¿Se puede instalar mi proyecto? ¿La instalación será problemática?

En el artículo anterior, analizamos exhaustivamente la durabilidad y seguridad del sistema de "soporte de aleación de aluminio + anclaje espiral al suelo": puede soportar un tifón de categoría 17, es resistente a la corrosión durante 30 años y el anclaje espiral al suelo tiene una capacidad de elevación de más de 3 toneladas. Ahora surge la pregunta más práctica: ¿Se puede instalar este sistema en el terreno que he elegido? ¿Y será complicada la instalación?

Al fin y al cabo, incluso el mejor producto es inútil si su instalación es complicada, requiere mucho tiempo o incluso daña el entorno original. Hoy, aclararemos estos tres aspectos clave —escenarios de aplicación, proceso de instalación e impacto ambiental— de una sola vez.

I. ¿Se puede instalar en cualquier terreno? ¿Cuáles son los escenarios aplicables?

Lo primero que hay que aclarar es que la tecnología de pilotes en espiral fue diseñada originalmente para terrenos complejos.

La cimentación tradicional de hormigón requiere nivelar el terreno y excavar. En zonas montañosas o con pendientes pronunciadas, nivelar el terreno puede resultar muy complicado. Sin embargo, la cimentación de pilotes en espiral utiliza el método de torsión mecánica para penetrar en el suelo, eliminando la necesidad de nivelar el terreno. Permite ajustar directamente la altura de la estructura de soporte según el terreno y es mucho más adaptable.

En concreto, la "huella" de este sistema abarca varios escenarios complejos:

Colinas y montañas: este es precisamente el terreno donde los pilotes espirales destacan. El sistema de soporte de pilotes espirales ajustables, lanzado por Shanshan New Energy, puede aplicarse ampliamente en entornos de terreno complejos como colinas, montañas, llanuras desérticas y suelos rocosos. Ya se han obtenido resultados reales de proyectos de instalación fotovoltaica. En pendientes, abundan las piedras bajo la superficie, y el método de excavación tradicional es extremadamente lento. Sin embargo, tras el uso de pilotes espirales, "utilizando maquinaria especializada para atornillar los pilotes de acero huecos al suelo como si fueran tornillos, la velocidad de construcción aumentó drásticamente".

• Zona costera El proyecto de la central fotovoltaica terrestre de 10 MW en Dongying, provincia de Shandong, es la primera central fotovoltaica en China en aplicar la tecnología de pilotes en espiral. El proyecto aprovecha los extensos recursos de la zona costera. Se ubica en una zona costera con suelo blando y plástico, altamente deformable, de baja capacidad portante y con un alto nivel freático. La cimentación tradicional de hormigón es extremadamente difícil de implementar, pero los pilotes en espiral han resuelto con éxito este problema.

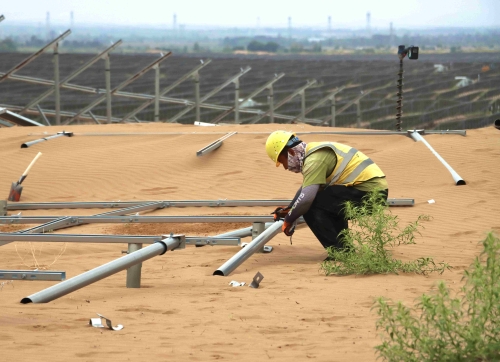

• Desiertos y desiertos de Gobi Los pilotes espirales también son aplicables en condiciones geológicas especiales como desiertos, praderas, el desierto de Gobi y suelos congelados. La empresa China Communications Construction Company verificó la viabilidad de la tecnología de pilotes de anclaje espirales en condiciones geológicas desérticas. Su método consistió en "sostener el cuerpo del pilote con palas espirales y hacerlo girar para atornillarlo al suelo. Las palas 'muerden' la arena capa por capa para formar un soporte estable".

(La foto es de la武威日报）

• Terreno inclinado El sistema fotovoltaico de aluminio para instalación en tierra adopta dos esquemas: cimentación sobre pilotes helicoidales o cimentación corrida de hormigón. Se puede ajustar tanto en dirección vertical como horizontal, corrigiendo eficazmente los errores de instalación in situ. El sistema Alu-TWC de CHIKO es aún más claro: apto para cualquier terreno y cualquier tipo de cimentación.

• En zonas de permafrost Los pilotes helicoidales también pueden construirse sin verse afectados por las condiciones climáticas. Durante el proceso de construcción, solo es necesario asegurar que la punta del pilote penetre por debajo de la capa de permafrost.

Sin embargo, también es necesario señalar que la instalación en tejados no es un escenario típico para este sistema de suelo. Los sistemas fotovoltaicos para tejados suelen requerir sistemas de soporte específicos, como sistemas de lastre para cubiertas planas o soluciones de fijación a tejas. Si necesita instalarlo en un tejado, se recomienda elegir los productos de soporte adecuados.

La inclinación es ajustable y puede utilizarse en diferentes latitudes.

No basta con tener un panel solar; también debe poder ajustar su ángulo según la posición del sol. Este sistema ofrece la misma flexibilidad en cuanto al ajuste de inclinación: la mayoría de los productos permiten un ajuste continuo o segmentado de 0° a 60°. Esto significa que, tanto en regiones de baja como de alta latitud, la eficiencia de generación de energía se puede maximizar ajustando el ángulo de inclinación.

II. "¿Sin pilotes, sin excavaciones?" ¿Es cierto o no? ¿Cuánto se puede acortar el plazo de construcción?

Esta es una pregunta que puede impresionar directamente al jefe de proyecto y al propietario.

"Sin hincar pilotes ni excavar" es, en efecto, cierto.

La definición de la cimentación de pilotes en espiral lo explica todo: utiliza tubos de acero galvanizado en caliente con palas en espiral, que se insertan en el suelo mediante maquinaria especializada. No se requiere nivelación del terreno ni excavación. En otras palabras, no es necesario cavar un pozo de cimentación, instalar encofrados, verter hormigón ni esperar 28 días para su fraguado; sin vertido, sin excavación, sin periodo de fraguado.

Según los datos de construcción, la diferencia es extremadamente significativa:

• Tiempo de instalación para pilotes individuales: La construcción tradicional de cimentaciones de hormigón de un solo punto requiere de 3 a 7 días de curado antes de poder continuar con la siguiente etapa. En cambio, la construcción de pilotes individuales mediante tecnología espiral solo lleva de 3 a 10 minutos, y los componentes superiores pueden instalarse el mismo día de la construcción.

• Período total de construcción: En un proyecto fotovoltaico de 10 MW en el desierto de Xinjiang, al utilizar cimientos de hormigón tradicionales, se tardaron 45 días en completar la construcción de 1 megavatio; tras cambiar a cimientos de pilotes en espiral, solo se tardaron 15 días para 1 megavatio, lo que redujo el período total de construcción en un 60 % y también el volumen de transporte de materiales en un 50 %. En las zonas desérticas, cada tonelada menos de materiales de construcción transportados puede ahorrar miles de yuanes en costes de transporte.

• Caso práctico de un proyecto a gran escala: En un proyecto fotovoltaico de 200 megavatios, se construyeron más de 100.000 cimientos utilizando pilotes en espiral, lo que permitió finalizar la obra dos meses antes que con el método tradicional.

Entonces, ¿qué cualificaciones y equipos se requieren para el equipo de instalación?

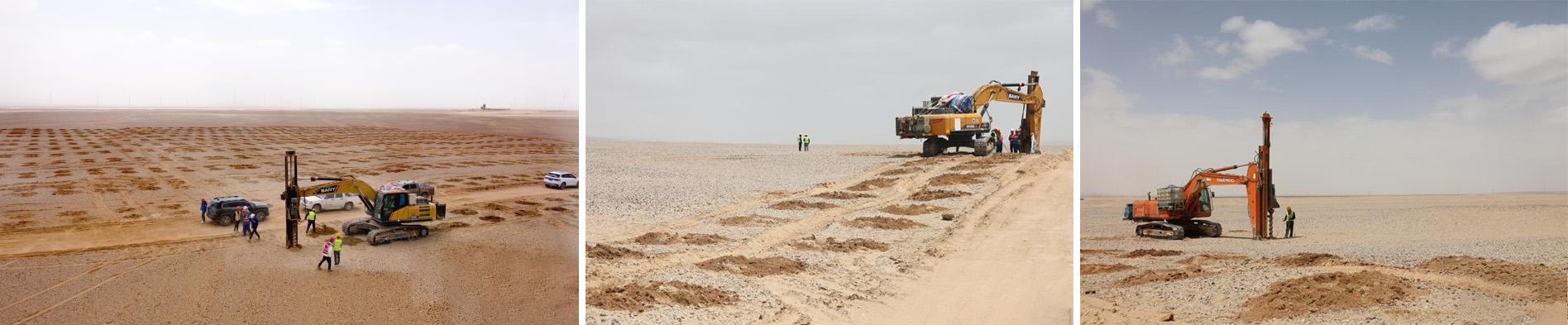

En cuanto al equipamiento, la construcción de pilotes en espiral no requiere maquinaria compleja de gran tamaño. Una excavadora especializada con un cabezal hidráulico para hincar pilotes es suficiente. Incluso algunos equipos pequeños solo requieren de una a dos personas para su funcionamiento. Para proyectos fotovoltaicos comerciales a gran escala, el equipo de construcción suele necesitar cualificaciones profesionales en ingeniería de cimentaciones y bases (como el nivel 3 o superior) para garantizar la calidad y la seguridad de la construcción. Para proyectos residenciales o agrícolas de pequeña escala, equipos de instalación experimentados también pueden encargarse, pero se recomienda que equipos profesionales realicen estudios de campo y evaluaciones geológicas. Como demuestran casos reales, «si diseñadores profesionales realizan estudios de campo desde el principio en terrenos complejos, se evitarán muchos desvíos».

(La foto es de 中国西藏网)

III. ¿Es una solución verdaderamente respetuosa con el medio ambiente?

En el contexto de la actual tendencia hacia un desarrollo verde y con bajas emisiones de carbono, este tema ha adquirido una importancia creciente.

La respuesta es sí. La razón por la que los pilotes en espiral se denominan "cimientos mínimamente invasivos" radica principalmente en los siguientes aspectos:

• Maximizar la protección de la vegetación superficial: Durante la construcción de pilotes en espiral, solo es necesario insertarlos en las posiciones designadas, lo que provoca una mínima alteración de la estructura original del suelo. En comparación con el método tradicional de excavación a gran escala de pozos de cimentación, se puede afirmar que el daño a la vegetación superficial es mínimo (19). Los proyectos prácticos también han demostrado que las condiciones ecológicas del sitio pueden recuperarse rápidamente tras el uso de pilotes en espiral.

• Genera prácticamente ningún residuo de construcción: La construcción de pilotes en espiral no requiere grandes cantidades de materiales de construcción como hormigón, arena y barras de acero, ni genera residuos de tierra o escombros. En zonas sensibles como tierras de cultivo, pastizales, laderas y marismas, prácticamente no quedarán rastros tras la construcción.

• Reciclable y reutilizable: Los pilotes en espiral se pueden extraer y reutilizar. La tasa de reutilización puede alcanzar más del 95%, lo cual es incomparable con los cimientos de hormigón.

• Claras ventajas en la reducción de emisiones de carbono: Los datos muestran que, por cada megavatio de proyecto fotovoltaico, sustituir la cimentación de hormigón por pilotes en espiral puede reducir aproximadamente 1,3 toneladas de emisiones de carbono, lo que equivale a plantar 70 árboles.

• Sin impacto en el sistema de drenaje: Tras la instalación de los pilotes en espiral, estos presentan una excelente permeabilidad y no afectarán al sistema de drenaje existente en el terreno.

En definitiva, este sistema no solo cumple con los requisitos ecológicos de la generación de energía fotovoltaica, sino que su proceso de construcción en sí mismo es una solución genuinamente ecológica y de bajas emisiones de carbono. Para zonas ecológicamente sensibles o proyectos con requisitos de protección ambiental, los pilotes en espiral son, sin duda, la mejor opción.

Resumen: ¿Merece la pena elegirlo?

Volviendo a la pregunta original: ¿se puede instalar este sistema y es problemático el proceso de instalación?

La respuesta es: Se puede instalar y es muy práctico.

• Escenarios de aplicación: Colinas, montañas, marismas, zonas arenosas, pendientes: prácticamente todo está cubierto. Con una inclinación ajustable de 0° a 60°, se adapta a diferentes latitudes.

• Eficiencia de la instalación: “Sin pilotes ni excavaciones” es un hecho. El período de construcción se reduce de varias semanas a tan solo unos días. Cada pilote individual requiere solo de 3 a 10 minutos.

• Beneficios medioambientales: Minimiza los daños a la vegetación, no genera residuos de construcción, es reciclable y permite la reducción de emisiones de carbono.

En comparación con las cimentaciones de hormigón tradicionales, este sistema de soportes de aleación de aluminio y anclajes espirales al terreno presenta claras ventajas en cuanto a facilidad de instalación y respeto al medio ambiente. Por supuesto, también existen aspectos que requieren atención; por ejemplo, es necesario seleccionar la longitud y las especificaciones de las palas de los pilotes adecuadas según las condiciones geológicas, y realizar estudios geotécnicos preliminares. Las capas de suelo poco profundas y sueltas pueden requerir un tratamiento especial. Además, en suelos o rocas altamente corrosivos, la aplicabilidad de los pilotes espirales es limitada.

Sin embargo, para la gran mayoría de proyectos en terrenos ordinarios, colinas, playas y terrenos arenosos, este sistema ofrece sin duda una solución más eficiente, más respetuosa con el medio ambiente y más segura para las estructuras de soporte fotovoltaicas.

Si su proyecto se enfrenta a un terreno complejo, un cronograma ajustado o altos requisitos de protección ambiental, debería considerar seriamente este enfoque técnico.
