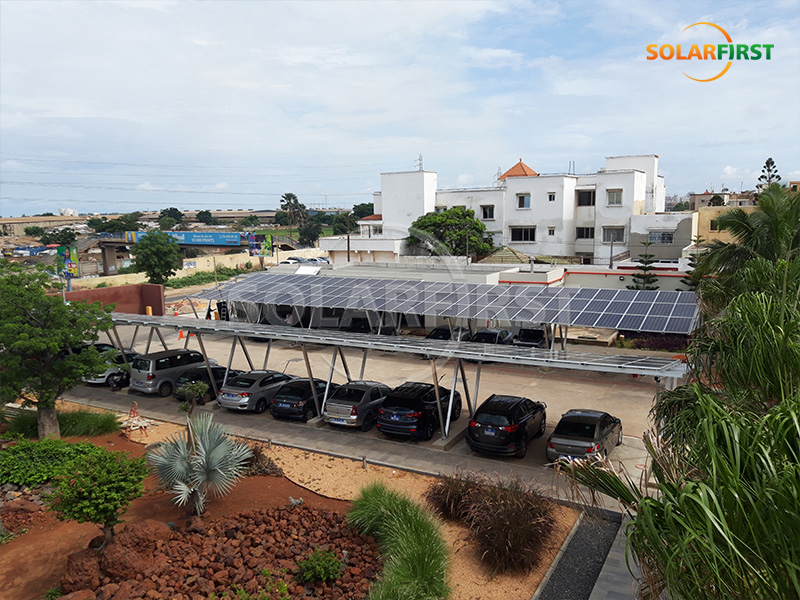

Respuesta rápida:¿Qué es una marquesina fotovoltaica? Es una estructura que combina módulos solares fotovoltaicos con el techo de un aparcamiento, generando electricidad a partir de energía solar a la vez que proporciona sombra y protección contra la lluvia, logrando así un "doble uso en un mismo lugar". ¿Cuánta electricidad puede generar? Tomando como ejemplo una marquesina fotovoltaica de aleación de aluminio, cada plaza de aparcamiento puede generar entre 3500 y 4500 kWh de electricidad al año (dependiendo de la cantidad de sol). La electricidad generada puede utilizarse directamente para iluminación, carga de vehículos eléctricos o inyectarse a la red eléctrica. ¿Merece la pena la inversión? El periodo de recuperación de la inversión para una marquesina fotovoltaica convencional es de aproximadamente 8 a 10 años, con una tasa interna de retorno (TIR) de entre el 5 % y el 8 %. Si se combina con sistemas de almacenamiento de energía y puntos de recarga, el periodo de recuperación se puede reducir a entre 3 y 7 años, y la TIR puede aumentar hasta entre el 8 % y el 15 %. Algunas soluciones muestran que los ingresos anuales promedio por electricidad verde por plaza de aparcamiento superan los 4000 yuanes, con un periodo de recuperación de la inversión incremental de tan solo 2,8 años. ¿Dónde es adecuado para su instalación? Es aplicable a parques industriales, complejos comerciales, escuelas, hospitales, estacionamientos públicos, comunidades, áreas de servicio de autopistas, etc. Resumen: Cinco puntos clave de las marquesinas fotovoltaicas▪ Doble función en un solo lugar: No ocupa terreno adicional, genera electricidad sobre el espacio de estacionamiento existente y proporciona sombra y refrigeración al mismo tiempo. La temperatura bajo el cobertizo puede reducirse entre 3 y 5 °C. ▪ La estructura es exquisita: Según el número de columnas, se divide en columna simple y columna doble. La columna simple ahorra espacio y es fácil de instalar; la columna doble ofrece mayor resistencia al viento, ahorra acero y tiene una estructura más estable. ▪ Los materiales determinan la vida útil: Los soportes de aleación de aluminio son resistentes a la corrosión, no requieren mantenimiento y son adecuados para zonas costeras y de alta humedad; los soportes de acero al carbono tienen una gran capacidad de carga y costes controlables, y son adecuados para escenarios de grandes luces. ▪ La integración de luz, almacenamiento y carga es una tendencia: Tras integrar la generación de energía fotovoltaica, los sistemas de almacenamiento de energía y los puntos de recarga, se puede lograr el autoconsumo de energía, el almacenamiento del excedente de electricidad y el aprovechamiento de las fluctuaciones de la demanda, y la rentabilidad es significativamente mejor que la de las soluciones puramente fotovoltaicas. ▪ La selección depende del escenario: Las condiciones del terreno, el clima, el tamaño del vehículo y la demanda de electricidad determinan conjuntamente la forma estructural y la selección de materiales de la cochera. No se recomienda basar las decisiones únicamente en el costo inicial. I. Composición y principio de funcionamiento de las marquesinas fotovoltaicasUn sistema completo de marquesina fotovoltaica consta de paneles fotovoltaicos, un sistema de soporte, un inversor, un sistema de distribución de energía, un sistema de iluminación y control, y un sistema de protección contra rayos y puesta a tierra. Para actualizar a una solución integrada de almacenamiento y carga de energía fotovoltaica, se requiere la adición de un sistema de almacenamiento de energía y equipos de carga. El flujo de trabajo se puede entender simplemente de la siguiente manera: Los módulos fotovoltaicos en el techo del garaje convierten la luz solar en corriente continua (CC) → La CC es recogida por una caja combinadora y transmitida al inversor → El inversor convierte la CC en corriente alterna (CA) → La CA alimenta la iluminación del garaje y los puntos de carga, y el excedente de energía se inyecta a la red eléctrica. La característica principal de las marquesinas fotovoltaicas es que los módulos fotovoltaicos reemplazan directamente el techo tradicional. Por lo tanto, funcionan como equipos de generación de energía y componentes estructurales de la marquesina, lo que la convierte en una de las formas más sencillas y extendidas de energía fotovoltaica integrada en edificios (BIPV). II. Contenido principal: Análisis en profundidad de dos sistemas de apoyo convencionalesEl sistema de soporte de una marquesina fotovoltaica determina su forma estructural, su vida útil y sus posibles aplicaciones. Actualmente, las soluciones de soporte más comunes en el mercado se dividen en dos categorías principales: soportes de aleación de aluminio y soportes de acero al carbono. 2.1 Sistema de soporte para cochera fotovoltaica de aleación de aluminioEl sistema de soporte de aleación de aluminio utiliza AL6005-T5 como material principal, con un tratamiento superficial anodizado. Sus principales ventajas son: Excelente resistencia a la corrosión: La aleación de aluminio posee una resistencia inherente a la oxidación, y el anodizado mejora aún más su rendimiento anticorrosivo. Es resistente al óxido incluso en entornos costeros con alta concentración de sal, lluvia ácida y sales descongelantes. No requiere eliminación de óxido ni repintado durante toda su vida útil, lo que se traduce en costos de mantenimiento extremadamente bajos. Ligero y de alta resistencia: con un peso aproximado del 60 % de las estructuras de acero, puede soportar velocidades del viento de hasta 60 m/s y cargas de nieve de 1,4 kN/m², lo que reduce los requisitos de carga de la cimentación. Modular y de montaje rápido: El diseño modular permite un montaje rápido in situ, lo que posibilita una ampliación flexible de las plazas de aparcamiento o del número de paneles fotovoltaicos en el futuro. Impermeabilización y refrigeración: Equipados con canales de drenaje estructurales para una impermeabilización física, los paneles fotovoltaicos bloquean la luz solar, reduciendo la temperatura bajo la cubierta entre 3 y 5 °C. Parámetros clave (tomando como ejemplo los productos SolarFirst): El material es aleación de aluminio anodizado AL6005-T5, con fijaciones de acero inoxidable SUS304 a juego; carga máxima de viento de 60 m/s, carga de nieve de 1,4 kN/m² y una garantía de 10 años. Para obtener más detalles sobre el producto, consulte:Sistema de montaje de aluminio para marquesina solar 2.2 Sistema de soporte de cochera en voladizo de acero al carbonoEl sistema de soporte de acero al carbono utiliza acero al carbono galvanizado en caliente como material principal, logrando protección contra la corrosión mediante el proceso de galvanizado en caliente. Sus ventajas incluyen: Mayor capacidad de carga: El acero tiene mayor resistencia y rigidez que las aleaciones de aluminio, lo que lo hace adecuado para diseños con grandes luces, cargas pesadas o que requieran secciones en voladizo largas. Coste relativamente controlable: En proyectos a gran escala, el coste inicial de los materiales de los soportes de acero al carbono suele ser inferior al de las soluciones de aleación de aluminio. Adecuados para climas extremos: Tras un correcto galvanizado en caliente, los soportes de acero al carbono ofrecen un rendimiento estable en condiciones climáticas adversas, como frío extremo y fuertes vientos. Los soportes de acero al carbono requieren mayor atención a la protección contra la corrosión en las uniones atornilladas y los bordes cortados, ya que estas zonas son puntos débiles donde se concentra la corrosión. La comprobación periódica del apriete de los pernos y la integridad del recubrimiento anticorrosivo es fundamental para el funcionamiento y el mantenimiento. Los detalles del producto se pueden encontrar en:Sistema de montaje de cochera en voladizo de acero 2.3 Clasificación y selección de formas estructuralesAdemás de las diferencias materiales, las marquesinas fotovoltaicas se pueden clasificar en varias dimensiones según sus formas estructurales: Según el número de columnas: las marquesinas de una sola columna ahorran espacio, ofrecen un estacionamiento conveniente y son fáciles de instalar; las marquesinas de doble columna son más estables, tienen mayor resistencia al viento y utilizan menos acero por unidad de superficie. Según la forma de la pendiente: Las estructuras de una sola pendiente son adecuadas para la orientación norte-sur, tienen una estructura simple y son fáciles de instalar; las estructuras de doble pendiente tienen drenaje centralizado, son adecuadas para la orientación este-oeste y ofrecen un drenaje más conveniente durante los días de lluvia. En cuanto a la relación entre la energía fotovoltaica y la estructura: las estructuras complementarias son adecuadas para modernizar cocheras existentes mediante la instalación de módulos fotovoltaicos en el techo existente; las estructuras modulares utilizan módulos fotovoltaicos directamente como componentes estructurales de la cochera, son más sencillas y estéticamente más agradables, pero tienen una mayor complejidad de diseño. III. Tabla comparativa3.1 Sistema de soporte de aleación de aluminio frente a acero al carbono Cochera de aluminioCochera de acero en voladizoMateriales principalesAluminio anodizado AL6005-T5Acero galvanizado por inmersión en calientePesoAproximadamente el 60% de la estructura de aceroMás pesado, con requisitos ligeramente superiores para la base.Rendimiento anticorrosiónExcelente tratamiento anodizado, adecuado para ambientes costeros/de alta humedad.En buen estado (dependiendo del recubrimiento galvanizado), se debe prestar atención a los bordes cortantes y a las conexiones de los pernos.Capacidad de cargaAlta (carga de viento de 60 m/s, carga de nieve de 1,4 kN/m²)Más alto, adecuado para escenarios de grandes luces y cargas pesadas.Facilidad de instalación y usoDiseño modular, montaje rápido in situRequiere soldadura o conexiones atornilladas de alta resistencia, y el proceso de construcción es relativamente complejo.Mantenimiento posteriorPrácticamente no requiere mantenimiento, no necesita ser repintado.Es necesario inspeccionar periódicamente el recubrimiento de zinc y el estado de los elementos de fijación.Escenarios aplicablesZonas costeras, entornos de alta humedad, plazas comerciales, comunidades residencialesParque industrial, aparcamiento de gran envergadura, centro logísticoPeríodo de garantía10 añosGeneralmente de 5 a 10 años (dependiendo del espesor de la capa galvanizada). 3.2 Comparación de diferentes opciones de configuración de funcionesTipo de esquemaConfiguración principalPeríodo de recuperación de la inversiónEscenarios aplicablesCochera fotovoltaica puraMódulo fotovoltaico + soporte + inversorDe 8 a 10 añosYa existen escenarios de suministro eléctrico estables, cuyo principal objetivo es el autoconsumo.Sistema integrado de energía fotovoltaica, almacenamiento y carga.Energía fotovoltaica + Almacenamiento de energía + Estaciones de carga + Plataforma inteligenteDe 3 a 7 añosParque con cero emisiones de carbono, estación de alto tráfico, área de servicio de autopista.Cochera modificadaAgregar paneles fotovoltaicos y optimizadores a las cocheras existentes.De 5 a 8 añosSe están realizando mejoras en ambos estacionamientos, pero el presupuesto es limitado. IV. Estudios de caso y cálculo de beneficiosCaso práctico 1: Proyecto de cochera impermeable de acero al carbono de 300 kWp en Sudbury. Ubicado en Sudbury, este proyecto contó con una capacidad instalada de 300 kWp. La cochera, de acero al carbono e impermeable, se completó en marzo de 2022. Este proyecto demuestra que las cocheras impermeables de acero al carbono ofrecen una excelente capacidad de carga estructural y ventajas en cuanto a costos para proyectos de mediana y gran escala. Su diseño impermeable protege los vehículos y los equipos eléctricos que se encuentran debajo, lo que la hace idónea para situaciones donde la inversión inicial es un factor crítico y se requieren grandes luces. Caso práctico 2: Proyecto de marquesina fotovoltaica integrada en edificios (BIPV) de 1,6 MWp en Malasia. Ubicado en la zona industrial de Q-cell, este proyecto cuenta con una capacidad instalada de 1,6 MWp. El producto consistía en una marquesina impermeable en voladizo/BIPV, cuya construcción finalizó en 2019. Como proyecto de marquesina fotovoltaica de nivel megavatio, demuestra que las marquesinas BIPV pueden satisfacer las necesidades de autoconsumo a gran escala de los parques industriales. La estructura en voladizo reduce la huella de las columnas, mejorando la eficiencia del estacionamiento y el tráfico dentro del área industrial. (Proyecto de marquesina fotovoltaica integrada en edificios de 1,6 MWp en Malasia) Caso práctico 3: Proyecto de marquesina impermeable de acero al carbono de 296 kWp en Tailandia. El primer proyecto, ubicado en Bangkok, Tailandia, tiene una capacidad total de 295,925 kWp y utiliza marquesinas impermeables de acero al carbono. Bangkok tiene un clima cálido y húmedo con precipitaciones concentradas durante la temporada de lluvias, lo que exige altos estándares de resistencia a la corrosión y drenaje en las marquesinas. Este proyecto demuestra que la estructura de acero al carbono, tratada con galvanizado en caliente estandarizado y con un diseño impermeable, es adecuada para el clima cálido y húmedo del sudeste asiático, lo que la hace idónea para parques comerciales, estacionamientos de fábricas o áreas de estacionamiento público. (Proyecto de aparcamiento impermeable de acero al carbono de 296 kWp en Tailandia) Caso práctico 4: Proyecto de marquesina solar de 640 kWp en Japón. Este proyecto, con una capacidad instalada de 640 kWp (6,4 kW × 100), utiliza marquesinas de aleación de aluminio y se completó en 2018. Consta de 100 plazas de aparcamiento, con aproximadamente 6,4 kW por plaza, lo que representa una solución modular y estandarizada de marquesina solar. Las marquesinas de aleación de aluminio son ligeras, resistentes a la corrosión y no requieren mantenimiento, lo que las hace idóneas para mercados con alta humedad y entornos costeros. Estos estudios de caso demuestran que las marquesinas fotovoltaicas se han implementado con éxito en diversos climas y mercados: las marquesinas de aleación de aluminio son las preferidas en zonas costeras y de alta humedad, mientras que las marquesinas impermeables de acero al carbono son adecuadas para proyectos de gran envergadura y con presupuestos ajustados. Las marquesinas impermeables BIPV/en voladizo son idóneas para proyectos a gran escala en parques industriales. Al seleccionar una marquesina, se deben considerar de forma integral el clima, la estructura, la resistencia a la corrosión, el drenaje, el funcionamiento y el mantenimiento, así como los beneficios a largo plazo. La estructura principal de una marquesina fotovoltaica suele tener una vida útil de hasta 25 años, lo que proporciona un retorno a largo plazo de una inversión inicial. V. Preguntas frecuentes: Preguntas frecuentesP1: ¿Cuánto más caro es un cobertizo para coches fotovoltaico en comparación con un cobertizo para coches convencional?El costo de construcción de una marquesina fotovoltaica es aproximadamente entre 300 y 400 yuanes por metro cuadrado superior al de una marquesina convencional con estructura de membrana. Sin embargo, este aumento de costo se puede recuperar en pocos años gracias a los ingresos generados por la electricidad. P2: ¿Cómo elegir entre soportes de una sola columna y de doble columna?Si el terreno es compacto y el estacionamiento conveniente es una prioridad, se prefiere una solución de una sola columna. Si el área presenta fuertes cargas de viento o requiere una luz mayor, los soportes de doble columna ofrecen ventajas en estabilidad estructural y consumo de acero por unidad de área. P3: ¿Cómo elegir entre soportes de aleación de aluminio y de acero al carbono?En zonas costeras, áreas con alta humedad o zonas propensas a la lluvia ácida, se recomiendan los soportes de aleación de aluminio, ya que su naturaleza libre de mantenimiento reduce significativamente los costos de operación y mantenimiento a largo plazo. En zonas interiores secas con presupuestos limitados, los soportes de acero al carbono galvanizado en caliente son una opción económica y práctica. P4: ¿Qué trámites de aprobación se requieren para una marquesina fotovoltaica?Aunque las marquesinas fotovoltaicas se ubican dentro del área de construcción designada, corren el riesgo de ser consideradas ilegales si carecen de los permisos de construcción necesarios, lo que podría resultar en la falta de compensación durante la demolición. Se recomienda obtener los permisos necesarios del departamento de planificación local antes de comenzar la construcción. P5: ¿Es complejo el mantenimiento diario?El sistema de soporte de las marquesinas de aleación de aluminio prácticamente no requiere mantenimiento. Los módulos fotovoltaicos deben limpiarse al menos trimestralmente, con mayor frecuencia en zonas muy contaminadas o ventosas. Asimismo, se deben realizar comprobaciones periódicas del apriete de los tornillos, del sistema de puesta a tierra (resistencia de puesta a tierra ≤4Ω) y del estado del revestimiento anticorrosión. P6: ¿Puede la electricidad generada por la marquesina fotovoltaica cargar directamente los vehículos eléctricos?Sí. La energía de CC generada por los módulos fotovoltaicos se convierte en energía de CA mediante un inversor y puede suministrarse directamente a las estaciones de carga de CA. Si se configura un sistema de almacenamiento de energía, se puede lograr un ciclo cerrado completo de "generación de energía fotovoltaica → almacenamiento de energía → descarga de la estación de carga", liberando la energía almacenada durante los períodos de precios máximos de electricidad para lograr el arbitraje entre picos y valles de demanda. P7: ¿Afectará el sombreado a la generación de energía?Sí, así será. Se deben tener en cuenta las sombras proyectadas por los edificios, árboles u otros aparcamientos cercanos. Si hay sombra, considere ajustar la ubicación del aparcamiento para evitar obstáculos o utilizar optimizadores o microinversores para reducir el impacto de la sombra localizada en la generación de energía general. El valor de las marquesinas fotovoltaicas reside no solo en la combinación de aparcamiento y generación de energía, sino también en la transformación de espacios de estacionamiento ociosos en un activo de energía verde sostenible y rentable. Elegir la estructura y los materiales de soporte adecuados es fundamental para garantizar una rentabilidad estable a largo plazo de esta inversión.
I.Acero de paredes delgadas conformado en fríoLa mayoría de la gente asocia el acero con vigas en I y perfiles en U laminados en caliente, que son pesados y gruesos. Sin embargo, el acero laminado en C pertenece al acero de paredes delgadas conformado en frío: se produce a temperatura ambiente doblando continuamente placas o tiras de acero enrolladas a través de varios juegos de rodillos, como si se doblara papel, para crear gradualmente secciones transversales complejas como formas de C y de Z. Este proceso no requiere calor, ya que se basa en el trabajo en frío. ¿Por qué es esto relevante? Porque el proceso de doblado en frío produce un efecto de endurecimiento por deformación: el límite elástico del acero aumenta entre un 10 % y un 20 % con respecto a la materia prima. En otras palabras, el mismo material se vuelve más resistente tras el doblado en frío. Además, permite la creación de grandes secciones transversales con paredes muy delgadas (generalmente de 1,5 a 3,0 mm), lo que resulta en un aprovechamiento del material extremadamente alto. En comparación con el acero laminado en caliente, el acero conformado en frío puede ahorrar aproximadamente entre un 25 % y un 30 % de acero. Esta es una de las tecnologías clave que permite a los soportes fotovoltaicos reducir costes manteniendo la resistencia. II. Correas vs. Vigas principalesMuchas personas, al observar los planos de los sistemas de soporte, denominan "correas" a todas las vigas de acero en forma de C, pero en realidad tienen funciones diferentes. En un sistema de soporte fotovoltaico: Las correas son los elementos horizontales que soportan directamente los módulos fotovoltaicos. Los módulos se fijan a las correas mediante abrazaderas o pernos, y las correas son las encargadas de absorber las cargas de viento y nieve transmitidas por los módulos. Las vigas principales (también llamadas vigas diagonales) son los elementos portantes inclinados que soportan las correas. Un extremo se conecta a la columna y el otro a la riostra diagonal o a otra columna, transfiriendo la fuerza de las correas a la columna. En pocas palabras: las correas son como las vigas de un tejado, mientras que las vigas principales son como las vigas principales de un muro de carga. Una sola viga de acero en forma de C curvada hacia adentro puede usarse como correa o como viga principal; la única diferencia radica en la magnitud de la carga y la dirección de su disposición. Durante la fase de diseño, se requieren cálculos estructurales para determinar las especificaciones de cada componente; por lo general, la sección transversal de la viga principal es de un tamaño mayor que la de la correa. (La foto es de 微信公众号-机电原理) III.Espesor y vida útil del galvanizado por inmersión en calienteLos soportes fotovoltaicos requieren una vida útil de más de 25 años, por lo que la prevención de la corrosión es fundamental. El método más común de protección contra la corrosión es el galvanizado en caliente: se sumerge acero en forma de C en zinc fundido a aproximadamente 445 °C para formar una capa de aleación de zinc-hierro y una capa exterior de zinc puro. Pero, ¿qué espesor es suficiente? Los datos empíricos nos dicen:Entornos rurales o de interior en general: una capa galvanizada de doble cara de 40-50 μm (aproximadamente 275-350 g/m²) puede durar entre 15 y 20 años. Zonas industriales o zonas ligeramente contaminadas: 50-65 μm (aproximadamente 350-450 g/m²), lo que corresponde a 20-25 años. Para zonas costeras situadas a menos de 2 km o en entornos con alta humedad y alta salinidad, se requiere un espesor de recubrimiento de 80 μm o más (aproximadamente 550~600 g/m²) para lograr una vida útil de más de 25 años. Es importante tener en cuenta que un recubrimiento más grueso no siempre es mejor: un grosor excesivo aumenta la fragilidad del recubrimiento, reduce la adherencia y eleva drásticamente los costos. Por lo tanto, un diseño adecuado implica seleccionar el peso del recubrimiento apropiado según el nivel de corrosión del lugar del proyecto. El recubrimiento de zinc-aluminio-magnesio, que se ha popularizado recientemente (con un contenido de aluminio del 3,5 % al 11 % y de magnesio del 1 % al 4 %), representa una mejora tecnológica: su resistencia a la corrosión es de 3 a 10 veces mayor que la del zinc puro, y los bordes cortados se autorreparan; incluso si se rayan durante la instalación, no es necesario volver a recubrirlos, lo que lo hace especialmente adecuado para entornos costeros y ácidos/alcalinos. (La foto es de 微信公众号-机电原理) IV. ¿Por qué el curl hacia adentro mejora la fuerza?Esta pregunta ilustra a la perfección el ingenio de la mecánica de la ingeniería. Cuando una viga de acero abierta en forma de C se somete a presión, lo más probable es que no falle por resistencia, sino que se produzca inestabilidad, como si se aplastara una lata de refresco vacía. Las alas (los dos bordes rectos) de una viga de acero en forma de C tienden a torcerse hacia afuera o hacia adentro bajo presión; este tipo de fallo se denomina pandeo local. La función del borde curvado hacia adentro es añadir una restricción elástica al borde de la brida. El borde enrollado actúa como un pequeño deflector, impidiendo que la brida se retuerza libremente. Esto aumenta significativamente la tensión crítica de pandeo de la brida, lo que permite que el componente mantenga una capacidad de carga estable incluso con espesores de pared más delgados. En términos técnicos, mejora la resistencia al pandeo por distorsión y la capacidad de pandeo local de la sección. Para ilustrarlo: imaginemos una hoja de papel delgada; es fácil de doblar cuando está plana; pero si doblamos un pequeño borde a cada lado, se vuelve mucho más rígida. El borde curvado hacia adentro es ese "borde doblado", con un efecto inmediato. Por eso, el acero en forma de C para paneles fotovoltaicos debe tener bordes enrollados, y no solo una ranura abierta en forma de U. V. Trayectoria de transferencia de carga: Desde el módulo a tierra, no se permite ninguna interrupción.La lógica de seguridad fundamental en el diseño de centrales fotovoltaicas reside en la integridad de la trayectoria de transferencia de carga. La sección de acero en forma de C curvada hacia adentro ocupa una posición central en esta trayectoria. Analicemos el proceso de arriba a abajo: El viento o la nieve actúan sobre la superficie de los módulos fotovoltaicos. Los módulos transfieren la carga a las correas (perfiles de acero en forma de C laminados hacia el interior) mediante abrazaderas o pernos. Las correas transfieren entonces la carga a la viga principal (que también puede ser de acero con forma de C). La viga principal transfiere la carga a las columnas (generalmente de acero en forma de C o tubos redondos). Las columnas transfieren la carga a la cimentación (pilotes de hormigón in situ, pilotes helicoidales, etc.). En última instancia, la cimentación transfiere la carga al terreno (suelo o roca). El fallo de cualquier nodo a lo largo de esta trayectoria —como pernos de conexión flojos, pandeo local del acero en forma de C o corrosión de las soldaduras— provocará el colapso de toda la estructura. Por lo tanto, el diseño del soporte fotovoltaico no solo debe calcular la resistencia de cada sección de acero, sino también verificar la capacidad de carga de los nodos de conexión y asegurar que el recubrimiento de todos los componentes sea continuo en los nodos (por ejemplo, mediante pernos galvanizados, tuercas elásticas, etc.). Los orificios de montaje largos en la parte posterior del acero en forma de C enrollado hacia adentro sirven para facilitar el ajuste de posición y permitir suficiente holgura para las conexiones de los pernos. VI. ¿Por qué evitar la soldadura en obra? En algunos proyectos fotovoltaicos a pequeña escala o centrales eléctricas temporales, los equipos de construcción pueden cortar y soldar acero en forma de C en el lugar de trabajo por conveniencia. Esto es un gran tabú por tres razones: En primer lugar, la capa galvanizada se quema. Durante la soldadura, la temperatura local puede superar los 1500 °C, lo que provoca que la capa galvanizada se evapore u oxide instantáneamente. La capa de zinc alrededor del punto de soldadura también se deteriora debido a la alta temperatura. Este punto se convierte en una brecha para la corrosión, oxidándose desde el interior en pocos años y volviéndose irreparable. En segundo lugar, la soldadura provoca deformación. El acero se enfría y se contrae tras calentarse localmente, lo que hace que el acero en forma de C se doble y se retuerza. Lo que se diseñó para tener una rectitud máxima de 1 mm por metro puede llegar a tener 5 mm por metro tras la soldadura. Los módulos fotovoltaicos son productos de vidrio y son extremadamente sensibles a la planitud; la deformación de la estructura de soporte puede provocar directamente microfisuras o la rotura de los módulos. En tercer lugar, la resistencia de la zona afectada por el calor disminuye. El efecto de endurecimiento por deformación del acero conformado en frío se elimina durante el ciclo térmico de soldadura, lo que resulta en una menor resistencia a la fluencia cerca del punto de soldadura que la del material base original. Por lo tanto, los sistemas de soporte fotovoltaico estándar utilizan conexiones atornilladas: se emplean conectores prefabricados, pernos, tuercas elásticas y arandelas antiaflojamiento para el montaje in situ, de forma similar a los bloques de construcción. Esto garantiza una resistencia continua a la corrosión, facilita el desmontaje y el ajuste, y cumple mejor con el requisito de calidad de una vida útil de 25 años.
Soportes de aleación de aluminio + base de hormigón = solución definitivaPero la solución no equivale al resultado; el proceso de instalación es la verdadera prueba de los beneficios a largo plazo. Como proveedores de soportes fotovoltaicos de aleación de aluminio, respondemos a la misma pregunta de nuestros clientes todos los días: "¿De verdad sus soportes duran 25 años?". Nuestra respuesta siempre ha sido honesta: Sí, pero solo si se instala correctamente. Los soportes de aleación de aluminio y las bases de hormigón constituyen una solución consolidada y probada en numerosas centrales eléctricas terrestres de todo el mundo. Sus propiedades materiales, resistencia a la corrosión y solidez estructural garantizan un funcionamiento estable durante más de 25 años. Sin embargo, incluso el mejor producto verá reducida su vida útil si se pasan por alto tres detalles clave durante la instalación. Hoy no hablaremos de la venta de productos, sino que, desde la perspectiva del proveedor, aclararemos estos tres puntos clave de la instalación que suelen pasarse por alto. No se trata de eludir responsabilidades, sino de garantizar que cada céntimo invertido genere beneficios tangibles a largo plazo. I. Curado del hormigón: No basta con "secarse y listo".A menudo nos encontramos con esta situación: los proyectos se apresuran para cumplir con los plazos de entrega, y el equipo de construcción monta los andamios apenas dos o tres días después de verter el hormigón de los cimientos. Se sienten duros al tacto, pero su resistencia interna dista mucho de cumplir con los estándares. ¿Cuál es el problema?El aumento de resistencia del hormigón es una reacción química que requiere suficiente humedad y temperatura. Las normas nacionales estipulan claramente que no se deben instalar andamios ni aplicar cargas al hormigón antes de que su resistencia alcance el 70 % de su valor de diseño. A temperaturas normales (alrededor de 20 °C), este tiempo es de aproximadamente 7 a 14 días. Cuanto menor sea la temperatura, mayor será el tiempo. Si se aplica carga antes del curado adecuado, se formarán microfisuras invisibles a simple vista en el interior de los cimientos. Estas fisuras se ensancharán gradualmente con las vibraciones del viento y las cargas de nieve posteriores, lo que eventualmente provocará el aflojamiento de los cimientos, la inclinación de los andamios o incluso la inestabilidad general. Como proveedores, nuestras recomendaciones son:• Especificar el período de curado en el contrato: Exigir a la parte constructora que proporcione un informe de prueba de resistencia del hormigón que confirme que ha alcanzado al menos el 70% antes de instalar los andamios. • Observaciones in situ: ¿Está la superficie de los cimientos cubierta con material que retenga la humedad (lámina, geotextil)? ¿Se riega con regularidad? ¿Existen medidas de aislamiento para la construcción en invierno? • No acepte fácilmente "acortar el período de curado": Cualquier solicitud para acelerar el período de construcción debe ser confirmada por escrito por un ingeniero estructural. Una buena base es fundamental para la estabilidad del sistema de apoyo. Esto no se puede apresurar. (La foto es de 搜狐) II. Protección de la capa anticorrosión Muchos clientes eligen soportes de aleación de aluminio porque son "resistentes al óxido". Sin embargo, "resistentes al óxido" no se debe a que sean inherentemente resistentes a la corrosión, sino a que tienen una densa película protectora de alúmina en su superficie. ¿Qué grosor tiene esta película? Tras el anodizado, tiene un grosor de aproximadamente 15 micrómetros, más fina que un cabello humano. Es la "piel" de la aleación de aluminio; si se raya, el material subyacente queda expuesto al aire y se corroe lentamente. ¿Qué operaciones durante la instalación pueden dañarlo?• Corte con gas para agrandar agujeros: Si las posiciones de los agujeros no coinciden en el lugar de trabajo, utilice un soplete de oxiacetileno y comience a quemar. Las altas temperaturas destruyen instantáneamente la capa de óxido, y las áreas quemadas se vuelven quebradizas, lo que las hace extremadamente propensas a romperse posteriormente. • Corte arbitrario: Los materiales no se prepararon según los planos y se utilizaron sierras comunes para realizar los cortes in situ. Las superficies cortadas quedaron desprotegidas y completamente expuestas. • Impacto violento: El soporte fue golpeado con fuerza con un martillo, lo que provocó arañazos y abolladuras en la superficie. • Contacto directo con piezas de hierro: Se utilizaron pernos y arandelas de acero al carbono comunes, lo que provocó "corrosión galvánica" con la aleación de aluminio, acelerando el deterioro de las piezas de aluminio. Como proveedores, nuestras recomendaciones son:No se permite el corte con gas ni la soldadura eléctrica: Esta es una norma fundamental. Los soportes de aleación de aluminio solo se pueden mecanizar, no cortar térmicamente. • Compruebe el material de las piezas de conexión: Todos los tornillos, tuercas y arandelas deben ser de acero inoxidable (SUS304 o superior). Una forma sencilla de comprobarlo es con un imán: el acero inoxidable prácticamente no tiene magnetismo. • Inspeccione la superficie a su llegada: La superficie de los perfiles de aleación de aluminio debe ser uniforme, lisa y sin rayones visibles. Si sufren daños graves durante el transporte, deben reemplazarse de inmediato. • Entornos altamente corrosivos: Para proyectos cercanos a zonas costeras o plantas químicas, se recomienda añadir un recubrimiento de fluorocarbono sobre la película de óxido, proporcionando así a la estructura de soporte dos capas de protección. Proteger esta "capa" es fundamental para garantizar que la aleación de aluminio permanezca realmente libre de óxido durante 25 años. III. Impermeabilización y drenajeEsto se aplica tanto a los sistemas de energía solar instalados en tejados como en suelos. Si bien los problemas se manifiestan de forma diferente, la causa subyacente es la misma: el contacto prolongado entre el agua y los cimientos es un problema crónico. Sistemas de energía solar en tejados: Las capas de impermeabilización dañadas tienen graves consecuencias. Muchas instalaciones solares comerciales e industriales se montan sobre techos de chapa ondulada o de hormigón plano. Perforar y colocar contrapesos es inevitable durante la construcción. Si la capa impermeabilizante original se daña y no se repara adecuadamente, el resultado es: lluvia intensa en el exterior, lluvia ligera en el interior. Una vez que se producen fugas, los costes de reparación son entre 3 y 5 veces superiores al coste inicial de construcción, y las disputas a menudo quedan sin resolver. (La foto es de laSOLARZOOM) Nuestras recomendaciones:• Priorizar las reparaciones no destructivas: Las cimentaciones con lastre de hormigón (donde los contrapesos se colocan directamente sin perforar) son la opción más segura. • Cuando sea necesario perforar, asegúrese de aplicar tres capas de sellado: funda impermeable + sellador de poliuretano + membrana impermeabilizante adicional para techos; las tres son esenciales. • Tras la finalización de la obra, deberá realizarse una prueba de estanqueidad: se debe llenar el techo plano con agua durante 24 horas; la aceptación solo será posible si se confirma que no hay fugas. • Defina claramente en el contrato la responsabilidad en materia de impermeabilización: el contratista deberá asumir todos los costes de reparación y la indemnización por las pérdidas ocasionadas durante la construcción. Centrales eléctricas terrestres: Un drenaje deficiente reduce a la mitad la vida útil de los cimientos debido a la acumulación de agua. Si bien las centrales eléctricas terrestres no presentan el problema de las filtraciones en las viviendas vecinas, la inmersión prolongada de los cimientos en agua resulta igualmente perjudicial. El agua acumulada ablanda el suelo circundante, reduciendo su capacidad portante; en regiones frías, los ciclos repetidos de congelación y descongelación pueden incluso provocar grietas en los cimientos. Nuestras recomendaciones:• El estudio inicial del terreno debe tener en cuenta la topografía: se deben evitar, en la medida de lo posible, las zonas bajas y las llanuras aluviales estacionales. • El emplazamiento debe contar con un sistema de drenaje: la pendiente no debe ser inferior al 0,3%, y se deben instalar zanjas abiertas o tuberías subterráneas alrededor del conjunto para desviar el agua de lluvia. • Si el terreno presenta un drenaje deficiente, se recomienda utilizar cimentaciones sobre pilotes, elevando la estructura de soporte a al menos 500 mm, en lugar de depender únicamente de cimentaciones de hormigón extendidas. • Mantenimiento e inspección: No olvide revisar: Limpie las zanjas de drenaje trimestralmente y compruebe si hay agua estancada alrededor de la cimentación antes y después de la temporada de lluvias. Mantenga el agua y los cimientos lo más alejados posible. ResumenOfrecemos productos de alta calidad, pero también le pedimos que encuentre el equipo de construcción adecuado. Como proveedor de sistemas de soporte, garantizamos que el material de los perfiles de aleación de aluminio, el espesor de la película de óxido, la calidad de los conectores y la capacidad de carga de la estructura cumplen con las normas nacionales, lo que permite una vida útil de más de 25 años. Aspectos claveRequisitos básicosCurado del hormigónInstalación únicamente cuando la resistencia alcance ≥70% del valor de diseño.Protección anticorrosiónNo se permite el corte con gas; se utilizan sujetadores de acero inoxidable.Impermeabilización y drenajeNo hay goteras en el techo; no hay agua estancada en el suelo. Sin embargo, no podemos controlar el curado del hormigón en obra, la protección de la capa anticorrosión ni la construcción de la impermeabilización y el drenaje. Estos aspectos requieren el esfuerzo conjunto de usted, el equipo de construcción y nosotros. Por último, un consejo sincero: elegir buenos sistemas de soporte es solo el primer paso; contar con un equipo de instalación confiable es igualmente importante. Si le interesan nuestros productos, podemos proporcionarle especificaciones técnicas detalladas e instrucciones de instalación. Si ya cuenta con un equipo de construcción, también puede compartir esta guía con ellos; así todos sabrán que estos detalles son cruciales. Los 25 años de éxito de una central eléctrica comienzan con la creación de una base sólida y la protección de todos sus sistemas de apoyo.
En el artículo anterior, analizamos exhaustivamente la durabilidad y seguridad del sistema de "soporte de aleación de aluminio + anclaje espiral al suelo": puede soportar un tifón de categoría 17, es resistente a la corrosión durante 30 años y el anclaje espiral al suelo tiene una capacidad de elevación de más de 3 toneladas. Ahora surge la pregunta más práctica: ¿Se puede instalar este sistema en el terreno que he elegido? ¿Y será complicada la instalación? Al fin y al cabo, incluso el mejor producto es inútil si su instalación es complicada, requiere mucho tiempo o incluso daña el entorno original. Hoy, aclararemos estos tres aspectos clave —escenarios de aplicación, proceso de instalación e impacto ambiental— de una sola vez. I. ¿Se puede instalar en cualquier terreno? ¿Cuáles son los escenarios aplicables?Lo primero que hay que aclarar es que la tecnología de pilotes en espiral fue diseñada originalmente para terrenos complejos. La cimentación tradicional de hormigón requiere nivelar el terreno y excavar. En zonas montañosas o con pendientes pronunciadas, nivelar el terreno puede resultar muy complicado. Sin embargo, la cimentación de pilotes en espiral utiliza el método de torsión mecánica para penetrar en el suelo, eliminando la necesidad de nivelar el terreno. Permite ajustar directamente la altura de la estructura de soporte según el terreno y es mucho más adaptable. En concreto, la "huella" de este sistema abarca varios escenarios complejos:Colinas y montañas: este es precisamente el terreno donde los pilotes espirales destacan. El sistema de soporte de pilotes espirales ajustables, lanzado por Shanshan New Energy, puede aplicarse ampliamente en entornos de terreno complejos como colinas, montañas, llanuras desérticas y suelos rocosos. Ya se han obtenido resultados reales de proyectos de instalación fotovoltaica. En pendientes, abundan las piedras bajo la superficie, y el método de excavación tradicional es extremadamente lento. Sin embargo, tras el uso de pilotes espirales, "utilizando maquinaria especializada para atornillar los pilotes de acero huecos al suelo como si fueran tornillos, la velocidad de construcción aumentó drásticamente". • Zona costera El proyecto de la central fotovoltaica terrestre de 10 MW en Dongying, provincia de Shandong, es la primera central fotovoltaica en China en aplicar la tecnología de pilotes en espiral. El proyecto aprovecha los extensos recursos de la zona costera. Se ubica en una zona costera con suelo blando y plástico, altamente deformable, de baja capacidad portante y con un alto nivel freático. La cimentación tradicional de hormigón es extremadamente difícil de implementar, pero los pilotes en espiral han resuelto con éxito este problema. • Desiertos y desiertos de Gobi Los pilotes espirales también son aplicables en condiciones geológicas especiales como desiertos, praderas, el desierto de Gobi y suelos congelados. La empresa China Communications Construction Company verificó la viabilidad de la tecnología de pilotes de anclaje espirales en condiciones geológicas desérticas. Su método consistió en "sostener el cuerpo del pilote con palas espirales y hacerlo girar para atornillarlo al suelo. Las palas 'muerden' la arena capa por capa para formar un soporte estable". (La foto es de la武威日报) • Terreno inclinado El sistema fotovoltaico de aluminio para instalación en tierra adopta dos esquemas: cimentación sobre pilotes helicoidales o cimentación corrida de hormigón. Se puede ajustar tanto en dirección vertical como horizontal, corrigiendo eficazmente los errores de instalación in situ. El sistema Alu-TWC de CHIKO es aún más claro: apto para cualquier terreno y cualquier tipo de cimentación. • En zonas de permafrost Los pilotes helicoidales también pueden construirse sin verse afectados por las condiciones climáticas. Durante el proceso de construcción, solo es necesario asegurar que la punta del pilote penetre por debajo de la capa de permafrost. Sin embargo, también es necesario señalar que la instalación en tejados no es un escenario típico para este sistema de suelo. Los sistemas fotovoltaicos para tejados suelen requerir sistemas de soporte específicos, como sistemas de lastre para cubiertas planas o soluciones de fijación a tejas. Si necesita instalarlo en un tejado, se recomienda elegir los productos de soporte adecuados. La inclinación es ajustable y puede utilizarse en diferentes latitudes.No basta con tener un panel solar; también debe poder ajustar su ángulo según la posición del sol. Este sistema ofrece la misma flexibilidad en cuanto al ajuste de inclinación: la mayoría de los productos permiten un ajuste continuo o segmentado de 0° a 60°. Esto significa que, tanto en regiones de baja como de alta latitud, la eficiencia de generación de energía se puede maximizar ajustando el ángulo de inclinación. II. "¿Sin pilotes, sin excavaciones?" ¿Es cierto o no? ¿Cuánto se puede acortar el plazo de construcción?Esta es una pregunta que puede impresionar directamente al jefe de proyecto y al propietario. "Sin hincar pilotes ni excavar" es, en efecto, cierto. La definición de la cimentación de pilotes en espiral lo explica todo: utiliza tubos de acero galvanizado en caliente con palas en espiral, que se insertan en el suelo mediante maquinaria especializada. No se requiere nivelación del terreno ni excavación. En otras palabras, no es necesario cavar un pozo de cimentación, instalar encofrados, verter hormigón ni esperar 28 días para su fraguado; sin vertido, sin excavación, sin periodo de fraguado. Según los datos de construcción, la diferencia es extremadamente significativa:• Tiempo de instalación para pilotes individuales: La construcción tradicional de cimentaciones de hormigón de un solo punto requiere de 3 a 7 días de curado antes de poder continuar con la siguiente etapa. En cambio, la construcción de pilotes individuales mediante tecnología espiral solo lleva de 3 a 10 minutos, y los componentes superiores pueden instalarse el mismo día de la construcción. • Período total de construcción: En un proyecto fotovoltaico de 10 MW en el desierto de Xinjiang, al utilizar cimientos de hormigón tradicionales, se tardaron 45 días en completar la construcción de 1 megavatio; tras cambiar a cimientos de pilotes en espiral, solo se tardaron 15 días para 1 megavatio, lo que redujo el período total de construcción en un 60 % y también el volumen de transporte de materiales en un 50 %. En las zonas desérticas, cada tonelada menos de materiales de construcción transportados puede ahorrar miles de yuanes en costes de transporte. • Caso práctico de un proyecto a gran escala: En un proyecto fotovoltaico de 200 megavatios, se construyeron más de 100.000 cimientos utilizando pilotes en espiral, lo que permitió finalizar la obra dos meses antes que con el método tradicional. Entonces, ¿qué cualificaciones y equipos se requieren para el equipo de instalación?En cuanto al equipamiento, la construcción de pilotes en espiral no requiere maquinaria compleja de gran tamaño. Una excavadora especializada con un cabezal hidráulico para hincar pilotes es suficiente. Incluso algunos equipos pequeños solo requieren de una a dos personas para su funcionamiento. Para proyectos fotovoltaicos comerciales a gran escala, el equipo de construcción suele necesitar cualificaciones profesionales en ingeniería de cimentaciones y bases (como el nivel 3 o superior) para garantizar la calidad y la seguridad de la construcción. Para proyectos residenciales o agrícolas de pequeña escala, equipos de instalación experimentados también pueden encargarse, pero se recomienda que equipos profesionales realicen estudios de campo y evaluaciones geológicas. Como demuestran casos reales, «si diseñadores profesionales realizan estudios de campo desde el principio en terrenos complejos, se evitarán muchos desvíos». (La foto es de 中国西藏网) III. ¿Es una solución verdaderamente respetuosa con el medio ambiente?En el contexto de la actual tendencia hacia un desarrollo verde y con bajas emisiones de carbono, este tema ha adquirido una importancia creciente. La respuesta es sí. La razón por la que los pilotes en espiral se denominan "cimientos mínimamente invasivos" radica principalmente en los siguientes aspectos:• Maximizar la protección de la vegetación superficial: Durante la construcción de pilotes en espiral, solo es necesario insertarlos en las posiciones designadas, lo que provoca una mínima alteración de la estructura original del suelo. En comparación con el método tradicional de excavación a gran escala de pozos de cimentación, se puede afirmar que el daño a la vegetación superficial es mínimo (19). Los proyectos prácticos también han demostrado que las condiciones ecológicas del sitio pueden recuperarse rápidamente tras el uso de pilotes en espiral. • Genera prácticamente ningún residuo de construcción: La construcción de pilotes en espiral no requiere grandes cantidades de materiales de construcción como hormigón, arena y barras de acero, ni genera residuos de tierra o escombros. En zonas sensibles como tierras de cultivo, pastizales, laderas y marismas, prácticamente no quedarán rastros tras la construcción. • Reciclable y reutilizable: Los pilotes en espiral se pueden extraer y reutilizar. La tasa de reutilización puede alcanzar más del 95%, lo cual es incomparable con los cimientos de hormigón. • Claras ventajas en la reducción de emisiones de carbono: Los datos muestran que, por cada megavatio de proyecto fotovoltaico, sustituir la cimentación de hormigón por pilotes en espiral puede reducir aproximadamente 1,3 toneladas de emisiones de carbono, lo que equivale a plantar 70 árboles. • Sin impacto en el sistema de drenaje: Tras la instalación de los pilotes en espiral, estos presentan una excelente permeabilidad y no afectarán al sistema de drenaje existente en el terreno. En definitiva, este sistema no solo cumple con los requisitos ecológicos de la generación de energía fotovoltaica, sino que su proceso de construcción en sí mismo es una solución genuinamente ecológica y de bajas emisiones de carbono. Para zonas ecológicamente sensibles o proyectos con requisitos de protección ambiental, los pilotes en espiral son, sin duda, la mejor opción. Resumen: ¿Merece la pena elegirlo?Volviendo a la pregunta original: ¿se puede instalar este sistema y es problemático el proceso de instalación? La respuesta es: Se puede instalar y es muy práctico.• Escenarios de aplicación: Colinas, montañas, marismas, zonas arenosas, pendientes: prácticamente todo está cubierto. Con una inclinación ajustable de 0° a 60°, se adapta a diferentes latitudes.• Eficiencia de la instalación: “Sin pilotes ni excavaciones” es un hecho. El período de construcción se reduce de varias semanas a tan solo unos días. Cada pilote individual requiere solo de 3 a 10 minutos.• Beneficios medioambientales: Minimiza los daños a la vegetación, no genera residuos de construcción, es reciclable y permite la reducción de emisiones de carbono. En comparación con las cimentaciones de hormigón tradicionales, este sistema de soportes de aleación de aluminio y anclajes espirales al terreno presenta claras ventajas en cuanto a facilidad de instalación y respeto al medio ambiente. Por supuesto, también existen aspectos que requieren atención; por ejemplo, es necesario seleccionar la longitud y las especificaciones de las palas de los pilotes adecuadas según las condiciones geológicas, y realizar estudios geotécnicos preliminares. Las capas de suelo poco profundas y sueltas pueden requerir un tratamiento especial. Además, en suelos o rocas altamente corrosivos, la aplicabilidad de los pilotes espirales es limitada. Sin embargo, para la gran mayoría de proyectos en terrenos ordinarios, colinas, playas y terrenos arenosos, este sistema ofrece sin duda una solución más eficiente, más respetuosa con el medio ambiente y más segura para las estructuras de soporte fotovoltaicas. Si su proyecto se enfrenta a un terreno complejo, un cronograma ajustado o altos requisitos de protección ambiental, debería considerar seriamente este enfoque técnico.
Al elegir un sistema de soporte fotovoltaico, las dos preguntas que más preocupan a la gente son siempre: ¿Qué tan duradero es? ¿Y qué tan seguro es? Hoy, seremos directos. En cambio, utilizaremos datos y hechos para analizar un sistema de soporte que realmente puede soportar entornos extremos y acompañarte durante más de treinta años. I. Resistencia a condiciones climáticas extremasResistencia al viento:Este sistema suele ofrecer una resistencia máxima al viento de 60 m/s, aunque algunos modelos de alto rendimiento alcanzan los 70 m/s. ¿Qué significa esto? Equivale a la velocidad del viento central de un supertifón de categoría 17. Resistencia a la nieve:El sistema generalmente puede soportar una carga de nieve de 1,4 kN/m², y algunos modelos incluso pueden resistir 1,6 kN/m² o adaptarse a profundidades de nieve de hasta 2500 mm. Esto significa que, incluso en zonas donde la nieve intensa bloquea el acceso a las montañas, no hay que preocuparse de que la estructura de soporte colapse bajo el peso de la nieve. II. Resistencia a la corrosión y vida útilMateriales y mano de obraLa estructura principal del bastidor de soporte está fabricada en aleación de aluminio AL6005-T5 de alta resistencia y se somete a un tratamiento superficial de anodizado para formar una película protectora densa. Todos los elementos de fijación expuestos son de acero inoxidable SUS304, lo que elimina por completo el riesgo de oxidación. Los datos hablan por sí solos.Los resultados de la rigurosa prueba de niebla salina demuestran que no se produjo corrosión tras 72 horas de la prueba CASS, lo que equivale a ser resistente a la intemperie durante 30 años en un entorno exterior real. Expectativas generales: La estructura principal del sistema tiene una vida útil resistente a la corrosión de más de 30 años, y la vida útil general del sistema de soporte es generalmente superior a 25 años. III. Estabilidad de los cimientosPrincipio de funcionamiento: Sujetar la Tierra como un tornillo.El pilote helicoidal, con sus exclusivas palas helicoidales, se adhiere firmemente al suelo circundante, resistiendo eficazmente las fuerzas de elevación durante vientos fuertes. Las pruebas demuestran que su resistencia a la extracción puede superar las 3 toneladas, lo que equivale a levantar un SUV pequeño. Respuesta inteligente a diferentes condiciones geológicas• Suelo suelto/blando: La capacidad portante se puede garantizar aumentando la longitud de los pilotes, utilizando pilotes helicoidales más gruesos o aumentando el diámetro de las palas helicoidales. Los fabricantes ofrecen diversas configuraciones de tamaño. • Zonas de suelo congelado: La resistencia a la extracción por heladas de los pilotes helicoidales es muy superior a la de los pilotes lisos tradicionales. Durante la construcción, asegúrese de que la punta del pilote penetre por debajo de la línea de congelación. En algunas zonas extremas, se pueden utilizar componentes de vibración o calefacción para mejorar la estabilidad. • Control de la construcción: El pilote alcanza su capacidad portante de diseño controlando el par de apriete (normalmente entre 2000 y 5000 N·m). Cada pilote tiene un "registro de par". IV. Certificaciones profesionales Certificaciones autorizadasLos sistemas de soportes de aleación de aluminio convencionales suelen cumplir las siguientes certificaciones:• CE (Certificación de seguridad de la UE)• TÜV (Asociación Alemana de Inspección Técnica)• ISO 9001 (Sistema de Gestión de la Calidad)Estas certificaciones garantizan que su diseño, fabricación y control de calidad cumplen con los más altos estándares internacionales. Cumplimiento estricto de las normas internacionalesLos diseños de sistemas cumplen simultáneamente con los requisitos de múltiples países y regiones:• AS/NZS 1170 (Australia/Nueva Zelanda)• JIS C 8955 (Japón)• GB50009 (China)• Eurocódigo (Europa) Resumen: Un producto a largo plazo que te acompañará a lo largo de tu vida.Aleación de aluminio AL6005-T5 + acabado anodizado + fijaciones de acero inoxidable SUS304: estos tres elementos se combinan para ofrecer más de 30 años de excepcional resistencia a la corrosión, garantía fundamental de la larga vida útil del sistema de soporte. La cimentación de pilotes helicoidales, gracias a su ingenioso diseño estructural, garantiza un soporte estable a largo plazo en diversos entornos adversos, desde zonas costeras hasta interiores, desde suelos blandos hasta permafrost. Más importante aún, esto no es solo teórico: innumerables proyectos exitosos, desde Lingao en Hainan hasta Kumamoto en Japón, han validado su fiabilidad. Junto con las certificaciones de organizaciones internacionales de prestigio como CE y TÜV, puede afirmar con seguridad: "Este producto no solo es duradero, sino también totalmente seguro."
