La claraboya fotovoltaica de la serie SF-PVRO0F es un innovador producto estructural BIPV (sistemas fotovoltaicos integrados en edificios) que combina las funciones constructivas con la generación de energía, desarrollado meticulosamente por nuestra empresa. Este producto integra profundamente la tecnología de generación de energía fotovoltaica con las estructuras tradicionales de claraboyas, transformando los tejados de los edificios, que antes eran simples claraboyas y refugios contra la lluvia, en portadores de energía verde con capacidad para producir electricidad limpia.
Descripción del Producto
La claraboya fotovoltaica integrada en edificios (BIPV) de la serie SF-PVRO0F es un producto estructural integral que integra generación de energía, protección contra el viento y la nieve, impermeabilización y transmisión de luz. Su diseño tiene plenamente en cuenta las diversas demandas del mercado de productos BIPV, ofreciendo una gran adaptabilidad ambiental y aplicabilidad a la mayoría de los escenarios constructivos.
En cuanto al rendimiento óptico, la claraboya fotovoltaica de la serie SF-PVRO0F admite una transmitancia de luz personalizada, que va del 10 % al 80 %. Según las condiciones de iluminación del lugar de instalación y los requisitos de iluminación interior, los usuarios pueden elegir de forma flexible diferentes opciones de transmitancia para satisfacer las necesidades de iluminación natural del edificio y garantizar la eficiencia de generación de energía de los módulos fotovoltaicos. En términos de resistencia a la intemperie, la superficie del producto cuenta con una capa coextruida resistente a los rayos UV que convierte los rayos ultravioleta absorbidos en luz visible, a la vez que proporciona aislamiento térmico, lo que resulta en un efecto estable sobre la fotosíntesis de las plantas de invernadero y mejora eficazmente la calidad del ambiente interior.
Componentes del producto
Ventaja
▶ Integración perfecta de las funciones del edificio y las funciones de generación de energía.
La serie SF-PVRO0F utiliza módulos fotovoltaicos directamente como estructura de cerramiento del techo acristalado del edificio, sustituyendo los materiales tradicionales de las claraboyas, de modo que la parte superior del edificio pueda cumplir simultáneamente las funciones convencionales de iluminación, ventilación, impermeabilización, etc., al tiempo que se logra la producción de energía limpia, consiguiendo así un "doble uso de una misma cosa" y reduciendo significativamente el coste total del edificio.
▶ Excelente rendimiento en cuanto a resistencia a la carga.
El producto cumple estrictamente con la norma europea EN13830 en cuanto a diseño de seguridad, soporta una capa de nieve de hasta 35 cm y vientos de hasta 42 m/s, y ofrece una excelente resistencia a la presión del viento y a la carga de nieve. Esta característica permite un funcionamiento fiable en zonas de frío extremo y áreas costeras ventosas, garantizando la seguridad del edificio a largo plazo.
▶ Personalización flexible de la transmitancia de luz
La transmitancia de luz se puede ajustar de forma flexible entre el 10 % y el 80 %, lo que permite satisfacer diversas necesidades de iluminación interior, desde atrios comerciales luminosos hasta espacios residenciales con iluminación tenue. Los usuarios pueden elegir la solución de transmisión de luz más adecuada según la función del edificio, las condiciones de iluminación locales y los requisitos de iluminación interior.
▶ Excelente resistencia a la intemperie y propiedades de aislamiento térmico.
La capa de coextrusión anti-UV no solo bloquea eficazmente los rayos UV, sino que también los convierte en luz visible, a la vez que proporciona un buen aislamiento térmico. Este diseño resulta especialmente beneficioso para aplicaciones con requisitos especiales de luz y temperatura, como los invernaderos, y contribuye a mejorar el entorno de cultivo y el confort interior.
▶ Fácil instalación y construcción eficiente
La estructura del sistema de producto es eficiente y práctica, su diseño es sencillo y el proceso de instalación está estandarizado, lo que permite acortar considerablemente el tiempo de construcción y reducir los costos laborales. La combinación de perfiles es densa y racional, y la coordinación entre cada componente es precisa, lo que no solo garantiza el sellado del sistema, sino que también mejora la eficiencia general de la instalación.
▶ Aspecto atractivo y gran adaptabilidad.
El diseño del producto es elegante y atractivo, y la combinación de colores y texturas se puede personalizar según el estilo arquitectónico para satisfacer las necesidades de la arquitectura moderna, logrando una doble integración entre estética y funcionalidad. El producto se integra perfectamente con diversas estructuras, como tragaluces, marcos de acero o estructuras de madera tradicionales, y es adecuado para diversos escenarios de aplicación, como invernaderos, villas, salas de exposiciones, paradas de autobús y edificios comerciales.
▶ Sistema de certificación completo
Los productos han superado pruebas ambientales extremas (incluido el impacto a bajas temperaturas de -40 °C, más de 3000 horas de corrosión por niebla salina, simulación de huracán de 60 metros por segundo, etc.) y cuentan con certificados de resistencia a la presión del viento, resistencia a la presión de la nieve, resistencia a terremotos y certificación de materiales emitidos por organizaciones internacionales autorizadas como TÜV y SGS para garantizar el cumplimiento y la fiabilidad de los proyectos globales.
Parámetros
| Tipo base | PHC/Pilotes de hormigón vertido in situ |
| Matriz de módulos | Paisaje/Retrato |
| Fijación del módulo | Pernos/Abrazaderas |
| Ángulo | ≤20° (personalizable) |
| Temperatura ambiente | -20°C-60°C |
| Material | Q235B/Q355B/Q420/etc. |
| Cable de acero | Cable de acero galvanizado pretensado de alta resistencia y baja relajación |
| Dispositivo de anclaje | Anclaje de presión/Anclaje de clip (con dispositivo de bloqueo) |
| Revestimiento | Sujetador galvanizado >45 μm; Estructura galvanizada >65 μm; Zinc aluminio magnesio, doble cara, peso >275 g/m; Peso de la capa de zinc por unidad de área del cable de acero: 190 g/m ~ 350 g/m. |
Escenarios aplicables
▶ Agricultura en invernaderos y granjas ecológicas
La alta capacidad de personalización de la transmitancia lumínica del producto (del 10 % al 80 %) permite una adaptación precisa de las soluciones de transmisión de luz a las diferentes necesidades lumínicas de los cultivos. Al mismo tiempo, la capa coextruida resistente a los rayos UV convierte los dañinos rayos ultravioleta en luz visible beneficiosa para la fotosíntesis de las plantas, a la vez que proporciona aislamiento térmico, ofreciendo una solución de energía verde ideal para la agricultura moderna.

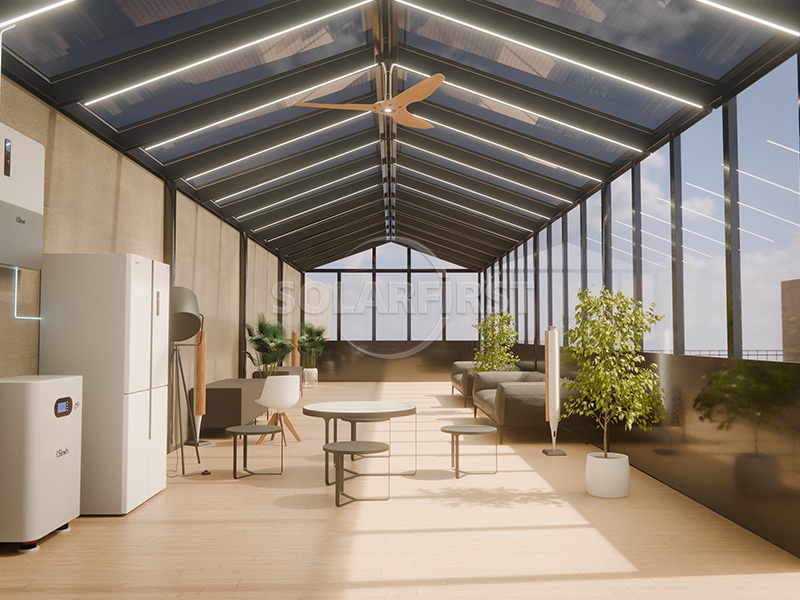

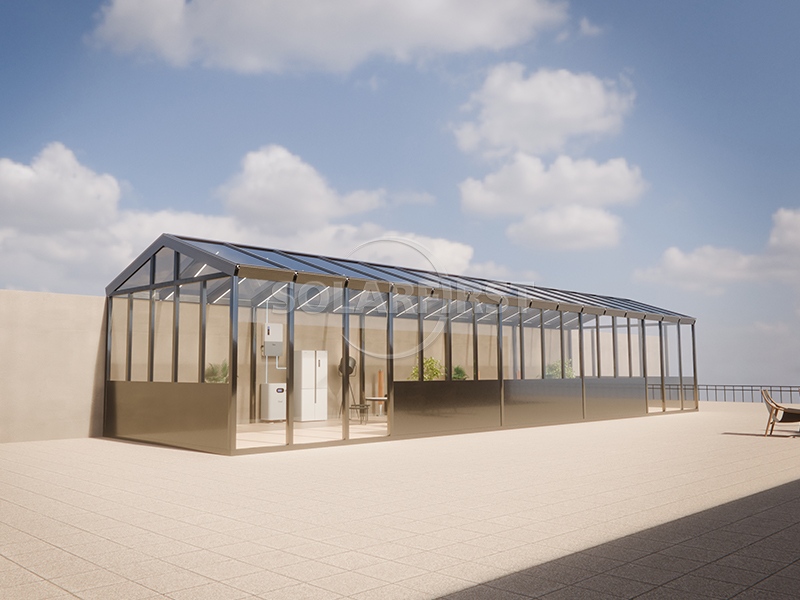

▶ Azoteas residenciales y de villas
La conversión de techos inclinados o planos tradicionales en claraboyas fotovoltaicas puede proporcionar electricidad limpia a las viviendas sin alterar el estilo arquitectónico original, a la vez que mejora la iluminación y el aislamiento del espacio bajo cubierta, aumentando así el confort. Se pueden utilizar productos como las tejas Sunrise, que cumplen con los requisitos de impermeabilidad, resistencia al viento y a los impactos de las tejas tradicionales sin comprometer la estética general del edificio.
▶ Atrios y plantas de oficinas en edificios comerciales
Las claraboyas de los edificios comerciales suelen tener grandes superficies y requieren mucha iluminación. La serie SF-PVRO0F permite una generación de energía eficiente a la vez que proporciona luz a grandes áreas, reduciendo así el consumo energético del edificio y mejorando su imagen de marca sostenible.

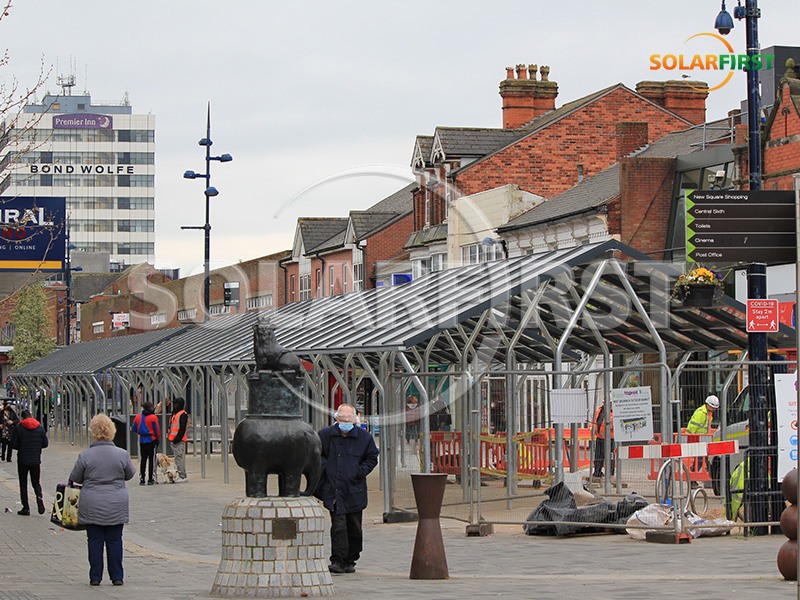

▶ Pabellones al aire libre, paradas de autobús e instalaciones públicas.
En edificios públicos como paradas de autobús, pabellones de parques y salas de exposiciones, las claraboyas fotovoltaicas (FV) no solo satisfacen las necesidades funcionales de proporcionar sombra y protección contra la lluvia, sino que también suministran energía para la iluminación, los paneles publicitarios luminosos y otras instalaciones, lo que permite el funcionamiento autónomo de instalaciones públicas sostenibles.
▶ Plantas industriales y parques logísticos
Los edificios industriales suelen tener grandes superficies de techo. Las claraboyas fotovoltaicas permiten aprovechar al máximo este espacio, proporcionando un suministro estable de electricidad verde y satisfaciendo las necesidades de iluminación de la planta. Esto ayuda a las empresas a lograr ahorro energético, reducción de emisiones, disminución de costes y mejora de la eficiencia.
▶ Espacios culturales y edificios emblemáticos
La instalación de tragaluces fotovoltaicos en edificios emblemáticos, como centros culturales y de conferencias, no solo proporciona energía limpia, sino que también permite diseños personalizados de color y textura, convirtiéndose en un elemento de expresión artística de la arquitectura. Proyectos de referencia como el Hotel y Centro de Conferencias Boao Forum for Asia utilizan tragaluces de vidrio fotovoltaicos, aprovechando eficazmente la energía solar para generar electricidad y mejorar el confort interior, a la vez que reducen el consumo energético total del edificio.
Notas importantes:
▶ Verificación estructural antes de la instalación
Como componente esencial de la envolvente del edificio, las claraboyas fotovoltaicas (FV) requieren que un ingeniero estructural verifique la capacidad de carga de la estructura original antes de su instalación. Esto garantiza que la carga del techo cumpla con los requisitos de instalación del sistema de claraboyas FV. Durante la instalación, la superficie de los módulos debe cubrirse con un parasol para bloquear la luz solar y prevenir descargas eléctricas. Los módulos FV no deben sufrir daños durante el almacenamiento, la manipulación ni el izado. Durante el izado, la base debe estar acolchada con madera y la parte posterior no debe someterse a ningún impacto ni presión excesiva.
▶ Diseño del ángulo de inclinación
El ángulo de inclinación de la instalación no debe ser inferior a 3° para garantizar un drenaje sin obstrucciones y reducir el impacto de la acumulación de agua y polvo en la eficiencia de la generación de energía.
▶ Control de aceptación de diferencias de color
En ubicaciones destacadas como la fachada del edificio y el tragaluz, la diferencia de color entre los módulos fotovoltaicos y los materiales de construcción adyacentes debe cumplir con los requisitos de aceptación (generalmente ≤5%, y no más del 8% para instalaciones de gran superficie). El incumplimiento de estos requisitos afectará directamente la aceptación del proyecto.
▶Mantenimiento y limpieza regulares
Dado que las claraboyas fotovoltaicas (FV) están expuestas al exterior durante largos periodos, se recomienda una limpieza superficial periódica para mantener una eficiencia óptima en la generación de energía. Asimismo, conviene comprobar la integridad de las estructuras impermeables, como las juntas de sellado y los canales de drenaje, para garantizar un funcionamiento estable del sistema a largo plazo.
▶ Seguridad eléctrica
Durante la instalación y el mantenimiento, se deben respetar estrictamente las normas de seguridad eléctrica para garantizar la integridad y fiabilidad del sistema de puesta a tierra. La construcción de los sistemas conectados a la red, tanto del lado de CC como de CA, debe ser realizada por profesionales cualificados y de acuerdo con normas como la GB/T 19939-2020 «Requisitos técnicos para sistemas fotovoltaicos conectados a la red».
Resumen
La claraboya fotovoltaica de la serie SF-PVRO0F es un logro innovador de nuestra empresa, que integra la estructura de la claraboya y la tecnología de energía solar, representando un avance revolucionario respecto al modelo tradicional. Este producto ofrece un rendimiento superior tanto en funcionalidad del edificio como en generación de energía.
En cuanto a la funcionalidad del edificio, el producto ofrece un rendimiento integral en la envolvente, incluyendo impermeabilización, protección contra el viento y la nieve, transmisión de luz y aislamiento térmico. Es fácil de instalar, estructuralmente sólido y estéticamente atractivo, pudiendo utilizarse directamente como elemento constructivo, sustituyendo los materiales tradicionales para claraboyas. En lo que respecta a la generación de energía, el producto incorpora tecnología de células de silicio cristalino de alta eficiencia, con una transmisión de luz personalizable del 10 % al 80 %, logrando una producción de electricidad limpia y una iluminación suficiente. Esto contribuye al ahorro energético, la reducción de emisiones y la sostenibilidad en los edificios.
