Los techos impermeables BIPV son un producto clave en el campo de la energía fotovoltaica integrada en edificios. En el marco de los objetivos de "doble carbono", el sector de la construcción, como una de las principales fuentes de emisiones de carbono, impulsa la transformación de la estructura energética. Los techos impermeables BIPV rompen con el modelo tradicional de "edificio + sistema fotovoltaico instalado posteriormente", utilizando módulos de generación de energía solar directamente como parte de la envolvente del edificio, sustituyendo los paneles o tejas metálicas tradicionales. De esta forma, el propio techo cumple funciones tanto de generación de energía como de envolvente exterior.
Descripción del Producto
Los sistemas de techado BIPV (sistemas fotovoltaicos integrados en edificios) son sistemas integrados cuya lógica principal consiste en utilizar módulos fotovoltaicos como unidades de generación de energía y como capas impermeabilizantes del edificio. A diferencia de los techos BAPV (sistemas fotovoltaicos balanceados) tradicionales, donde los paneles fotovoltaicos se instalan por separado sobre techos de acero corrugado, los techos BIPV combinan estructuralmente los paneles fotovoltaicos, los canales de drenaje y las vigas de soporte en una sola unidad, formando un módulo de techo prefabricado que se puede instalar directamente sobre las correas.

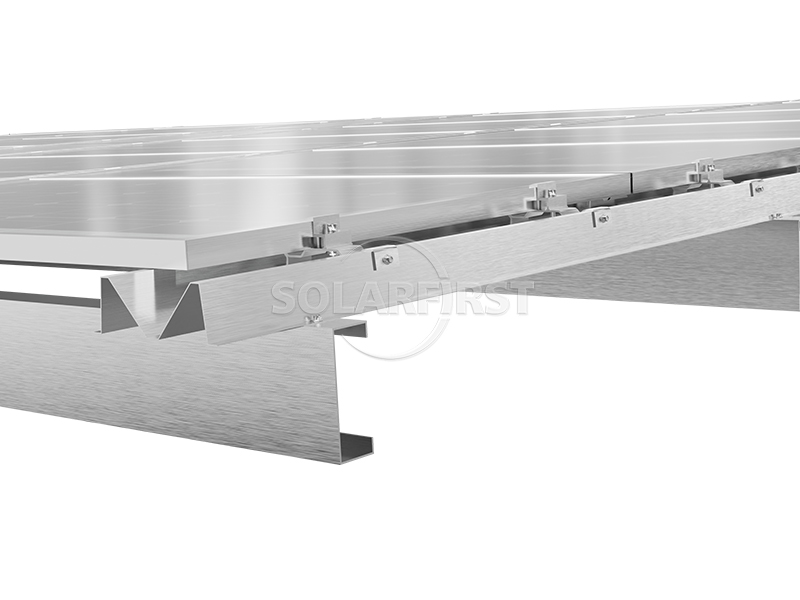

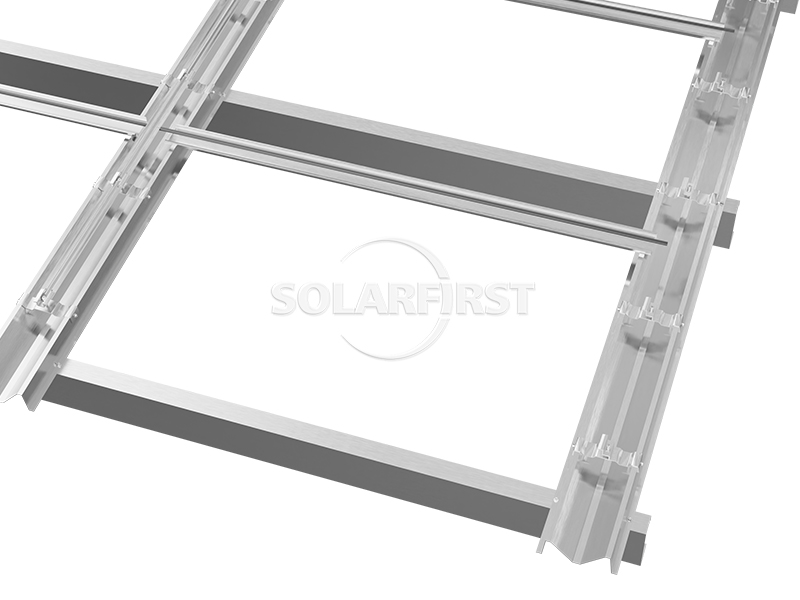

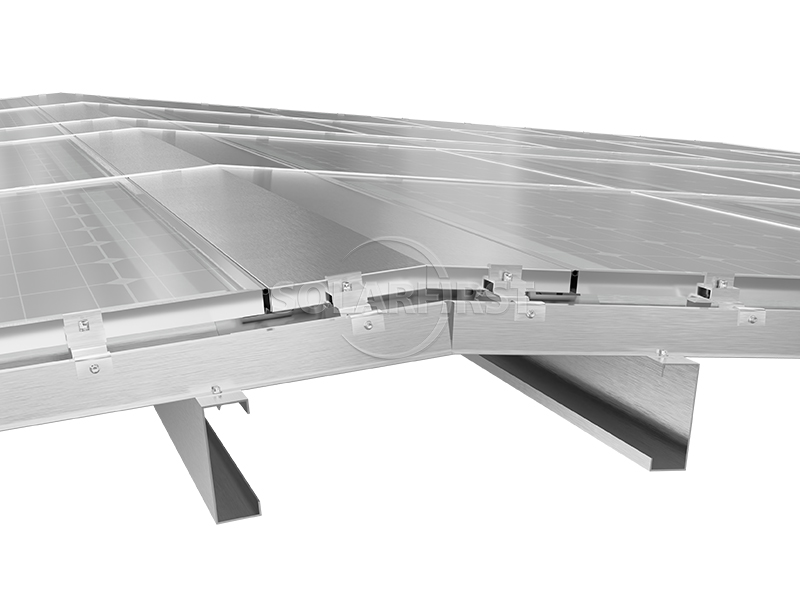

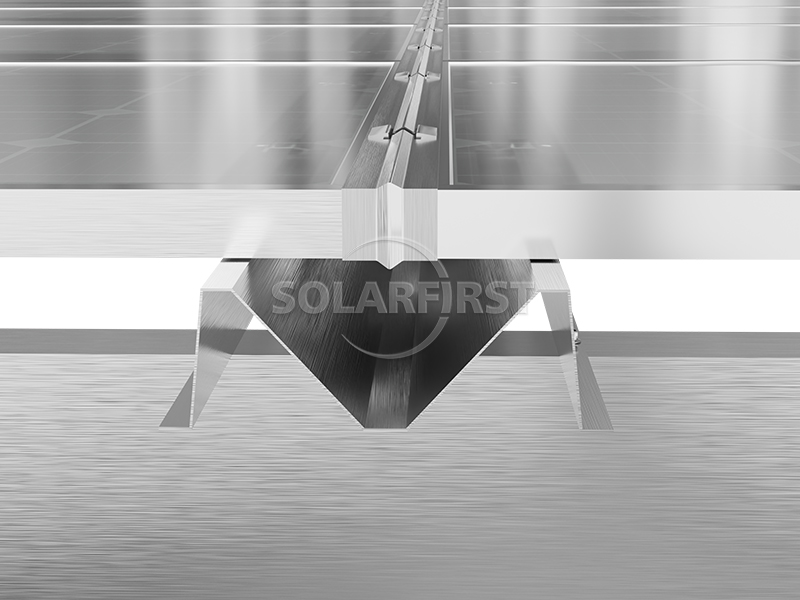

Desde el punto de vista constructivo, el sistema suele consistir en una estructura de drenaje reticular formada por canales de drenaje principales longitudinales y canales secundarios transversales. Los paneles fotovoltaicos cubren los canales, y el agua de lluvia fluye a través de la superficie de los paneles hacia los canales antes de ser recogida y descargada en los canalones. Algunos productos emplean una estructura de sellado de 360° o un proceso de prensado continuo y sin juntas para reducir el riesgo de fugas. Los módulos fotovoltaicos suelen utilizar un diseño de doble acristalamiento (vidrio templado de 2 mm + lámina posterior de vidrio de 2 mm), una estructura que equilibra la transmisión de luz, la capacidad de carga y la resistencia al fuego. Algunos productos incorporan un marco de aleación de aluminio en el lado corto para mejorar el sellado del solape, mientras que el drenaje se logra mediante solapes verticales en el lado largo. Todo el sistema se conecta a la estructura principal del edificio mediante soportes o abrazaderas, y puede adaptarse a diversas formas de cubierta, como estructuras de acero y hormigón.

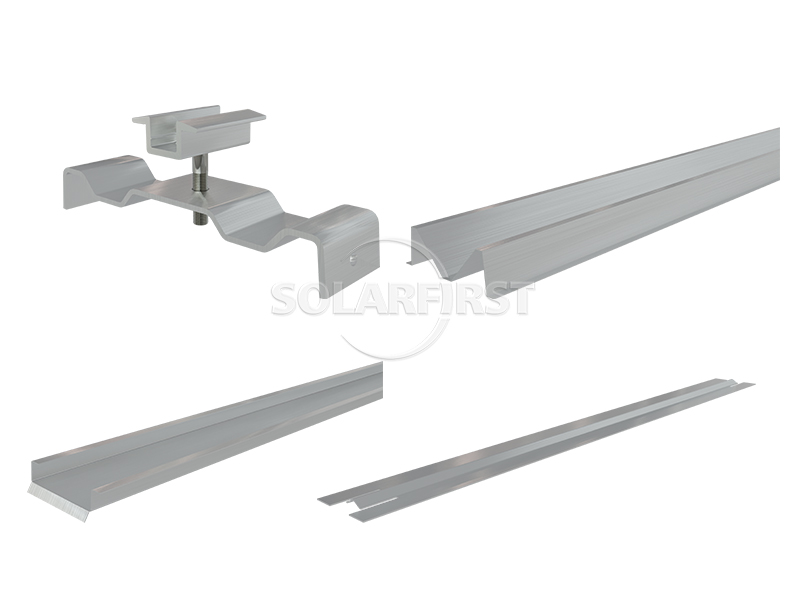

Componentes del producto
Ventaja
▶ Rendimiento de impermeabilización:
Los techos impermeables BIPV priorizan el drenaje como su estrategia principal de impermeabilización. Un sistema de drenaje escalonado y un sistema de canalización de agua guían activamente el flujo del agua de lluvia, evitando la acumulación y la filtración. Los canales verticales y horizontales forman una red de drenaje completa, reduciendo el riesgo de fugas desde una perspectiva estructural. Algunos productos utilizan una estructura de sellado de 360° y un diseño continuo sin solapamiento vertical, lo que reduce aún más el riesgo de fugas. Algunas soluciones también emplean un concepto de diseño redundante de "drenaje externo, dragado interno", reservando canales de drenaje fuera de la capa de sellado para múltiples capas de protección.
▶ Resistencia al fuego:
El sistema utiliza principalmente materiales no combustibles o ignífugos. La superficie del módulo fotovoltaico es de vidrio templado, y la base está fabricada con una placa de acero galvanizado aluminizado o un soporte de vidrio, lo que le confiere una clasificación de resistencia al fuego de A o A2. Algunos sistemas también incorporan dispositivos de apagado automático que permiten desconectar rápidamente el circuito en situaciones anómalas, lo que aumenta aún más la seguridad.
▶ Resistencia al viento y capacidad de carga:
Mediante adhesivos estructurales o fijación con soportes, los módulos fotovoltaicos se integran a la estructura del edificio para formar un conjunto estable, ofreciendo una resistencia al viento superior a la de las soluciones fotovoltaicas tradicionales atornilladas. Algunos productos pueden soportar vientos huracanados de hasta nivel 17, propios de tifones. Su capacidad de carga frontal supera los 8,1 kPa, lo que les permite resistir condiciones climáticas extremas como el granizo.
▶ Eficiencia de generación de energía y capacidad instalada:
Los módulos suelen utilizar tecnologías de células de alta eficiencia, como TOPCon de tipo N o HPBC, con eficiencias de conversión de entre el 21 % y el 22 %. Gracias a su diseño que permite el acceso peatonal, no se requiere mantenimiento en el tejado, lo que aumenta la capacidad instalada entre un 10 % y un 30 % para la misma superficie. Algunos productos presentan un diseño sin marco para reducir la degradación de la energía causada por la acumulación de polvo, lo que optimiza aún más los beneficios de la generación de energía a largo plazo.
▶ Optimización de la carga del edificio:
En comparación con la solución tradicional de "techo metálico + paneles fotovoltaicos adicionales", los sistemas BIPV reducen la carga del edificio gracias a su diseño integrado. El peso de un solo módulo en algunos productos es aproximadamente el 30 % del de las tejas tradicionales. Según datos del sector, el sistema en su conjunto puede reducir la carga del edificio en aproximadamente un 35 % (estos datos se basan en los resultados de pruebas realizadas con modelos de producto específicos; la reducción real varía según la estructura del tejado y el producto seleccionado).
▶ Facilidad de instalación y mantenimiento:
El diseño prefabricado y las dimensiones estandarizadas de los módulos dan como resultado una alta eficiencia en la construcción in situ. Algunos sistemas adoptan un diseño modular desmontable, lo que facilita la sustitución posterior de componentes individuales. El diseño de paneles transitables permite al personal de mantenimiento realizar inspecciones y operaciones de limpieza en el tejado sin necesidad de construir vías de acceso adicionales.
Parámetros
| Tipo base | PHC/Pilotes de hormigón vertido in situ |
| Matriz de módulos | Paisaje/Retrato |
| Fijación del módulo | Pernos/Abrazaderas |
| Ángulo | ≤20° (personalizable) |
| Temperatura ambiente | -20°C-60°C |
| Material | Q235B/Q355B/Q420/etc. |
| Cable de acero | Cable de acero galvanizado pretensado de alta resistencia y baja relajación |
| Dispositivo de anclaje | Anclaje de presión/Anclaje de clip (con dispositivo de bloqueo) |
| Revestimiento | Sujetador galvanizado >45 μm; Estructura galvanizada >65 μm; Zinc aluminio magnesio, doble cara, peso >275 g/m; Peso de la capa de zinc por unidad de área del cable de acero: 190 g/m ~ 350 g/m. |
Escenarios aplicables

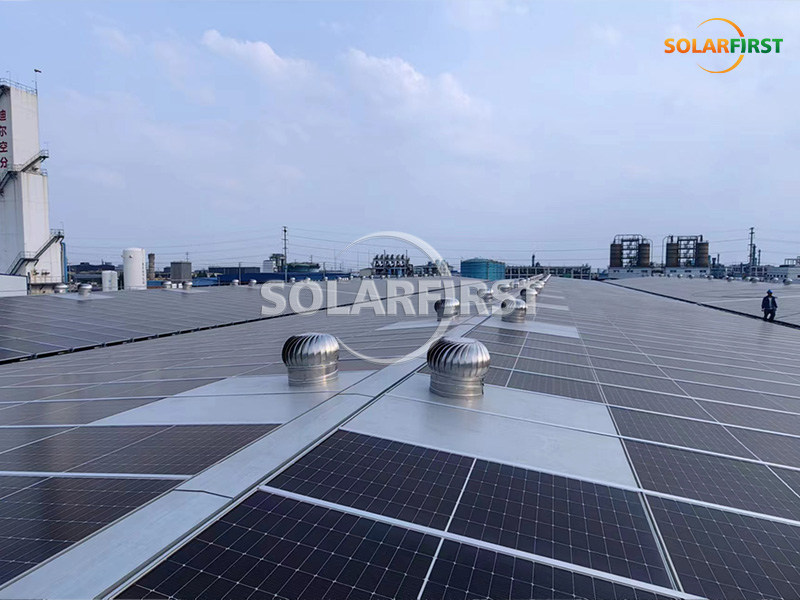

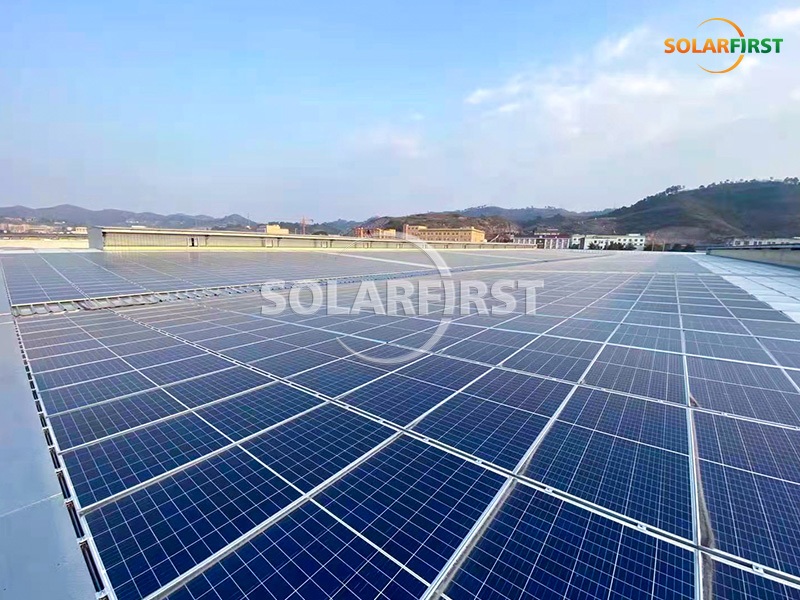

▶ Plantas industriales y comerciales
Los techos de las fábricas industriales cuentan con grandes superficies y pendientes adecuadas, lo que los convierte en los principales destinos de aplicación para los techos impermeables con sistemas fotovoltaicos integrados en edificios (BIPV). Son especialmente idóneos para proyectos de renovación de edificios industriales existentes que presentan problemas como el envejecimiento del techo, filtraciones y corrosión de las tejas de acero. La renovación del techo y la instalación fotovoltaica pueden realizarse simultáneamente en una misma obra. Para industrias sensibles al entorno de producción, como la textil, la electrónica y la de fabricación de precisión, los sistemas BIPV pueden mejorar la impermeabilización y el aislamiento térmico del techo, a la vez que generan electricidad.
▶ Centro de almacenamiento y logística
Los almacenes tienen altos requisitos de impermeabilización y estabilidad estructural. El sistema BIPV puede reemplazar directamente las tejas de acero prelacado tradicionales y cumple funciones de generación de energía, impermeabilización y soporte de carga, lo que reduce la frecuencia del mantenimiento posterior.
▶ Edificios públicos e instalaciones de transporte
Es adecuado para la renovación de techos o proyectos de nueva construcción de grandes edificios públicos como estaciones, aeropuertos, estadios, escuelas, etc. Algunas soluciones también se pueden aplicar a edificios auxiliares de tráfico, como áreas de servicio de autopistas y estaciones de peaje.
▶ Rehabilitación ecológica de edificios existentes
Para edificios existentes con necesidades de reducción de emisiones de carbono pero presupuestos limitados, los techos impermeables con paneles fotovoltaicos integrados en edificios (BIPV) son una solución que combina mejoras funcionales y producción de energía. Son especialmente adecuados para edificios antiguos que necesitan solucionar simultáneamente problemas de filtraciones en el techo. En edificios nuevos, el sistema BIPV puede utilizarse como plan de selección de techos en la fase de diseño para lograr la integración simultánea del diseño y la construcción de la instalación fotovoltaica y del edificio.
▶ Cocheras y pasillos
Algunos productos BIPV ligeros pueden utilizarse en marquesinas de aparcamientos, corredores de viento y lluvia, y otros escenarios. Los componentes en sí mismos pueden usarse como parasoles y estructuras de iluminación, a la vez que generan electricidad.
Notas importantes:
▶ Evaluación de la estructura del techo
Antes de la construcción, se debe evaluar la capacidad portante del techo existente para asegurar que cumpla con los requisitos de instalación. En el caso de techos antiguos, se debe verificar la integridad de la estructura principal, como las correas y las chapas de acero corrugado, y realizar el refuerzo necesario.
▶ Tratamiento de nodos de impermeabilización
Es necesario implementar sistemas de sellado y drenaje en los puntos de conexión entre los módulos fotovoltaicos y la estructura del edificio, así como en las juntas entre los módulos. Se recomienda una estrategia combinada de prevención y drenaje, priorizando la prevención de la infiltración de agua de lluvia mediante el diseño estructural y el drenaje inmediato de cualquier pequeña cantidad de agua infiltrada a través de las estructuras de drenaje.
▶ Seguridad eléctrica y puesta a tierra de protección contra rayos.
La estructura metálica y el sistema de soporte de los módulos fotovoltaicos deben estar conectados a tierra de forma fiable para prevenir riesgos de descargas atmosféricas y garantizar la seguridad del personal de mantenimiento. El tendido de cables debe protegerse adecuadamente para evitar la corrosión causada por el agua de lluvia.
▶ Entorno de construcción y procedimientos operativos
Está estrictamente prohibido realizar trabajos de techado en días lluviosos o ventosos. Al instalar en techos inclinados (pendiente > 10°), se recomienda utilizar medidas de seguridad como plataformas para evitar resbalones del personal o las herramientas. 5. Antes de aplicar el sellador, el sustrato debe limpiarse para asegurar que esté seco, libre de aceite y polvo, y así garantizar una buena adherencia.
▶ Transporte y almacenamiento
Durante el transporte, los módulos fotovoltaicos deben protegerse de la compresión y las vibraciones intensas. Antes de la instalación, compruebe que los módulos estén en buen estado y que la estructura impermeable esté intacta. Los módulos de doble vidrio deben protegerse de los impactos de objetos punzantes durante su almacenamiento y uso.
▶ Mantenimiento a largo plazo
Se recomienda realizar una inspección exhaustiva al menos dos veces al año, prestando especial atención al estado del sellador, la permeabilidad del sistema de drenaje y la limpieza de la superficie del módulo antes y después de la temporada de lluvias. En zonas polvorientas o ventosas, se debe aumentar la frecuencia de limpieza para garantizar la eficiencia en la generación de energía. Los selladores deben reemplazarse inmediatamente al finalizar su vida útil.
Resumen
Los techos impermeables BIPV (sistemas fotovoltaicos integrados en edificios) combinan la generación de energía fotovoltaica con las funciones de la envolvente del edificio, lo que supone una reestructuración del modelo tradicional de «construir primero, instalar la energía fotovoltaica después». El valor fundamental de este producto reside en: solucionar los problemas de filtraciones en el techo mediante un sistema de impermeabilización con drenaje optimizado, lograr un suministro eléctrico sostenible gracias a módulos fotovoltaicos de alta eficiencia y reducir la carga del edificio mediante un diseño integrado. La validación del mercado demuestra que los techos impermeables BIPV tienen una buena aplicabilidad en plantas industriales y comerciales, almacenes, instalaciones logísticas y edificios públicos, logrando múltiples objetivos de ahorro energético, reducción de emisiones de carbono y beneficios operativos.
Desde una perspectiva de madurez tecnológica, los techos impermeables BIPV han pasado con éxito de la fase de prueba de concepto a la aplicación a gran escala. Las empresas líderes han acumulado suficiente experiencia técnica en impermeabilización de estructuras, resistencia al fuego y resistencia al viento, lo que ha dado como resultado una gama cada vez más diversa de opciones de productos. Sin embargo, es importante tener en cuenta que, como producto para la construcción, el rendimiento de los techos impermeables BIPV depende en gran medida de la calidad de la instalación y el mantenimiento posterior. La evaluación inicial del techo, el diseño del esquema y la gestión de la construcción durante la fase intermedia son igualmente cruciales. Para los propietarios de edificios interesados en adoptar este producto, se recomienda elegir una marca con estudios de caso consolidados y capacidades de servicio completas, basándose en un conocimiento profundo de las condiciones de su techo y sus necesidades de electricidad, para maximizar los beneficios de la solución.
