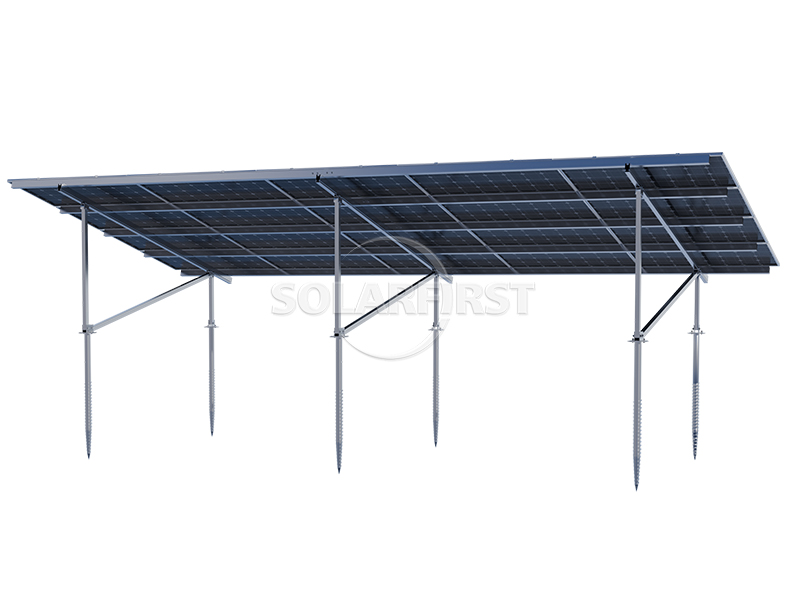

El sistema de soporte fotovoltaico basado en anclajes de suelo en espiral de aleación de aluminio adopta el diseño de "instalación por inserción rotativa" y "anticorrosión totalmente de aluminio", lo que proporciona una solución de instalación en tierra con menor impacto ambiental y mayor eficiencia constructiva para proyectos fotovoltaicos de pequeño y mediano tamaño.
Color :
Natural silver（Colored according to customer requirements）Proceso de dar un título :
CE, TÜV, ISO9001, SGSMaterial :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

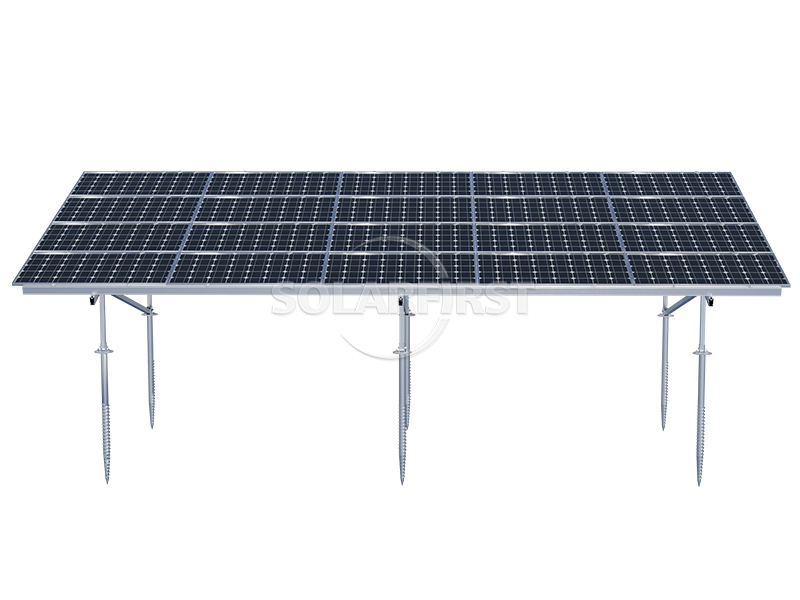

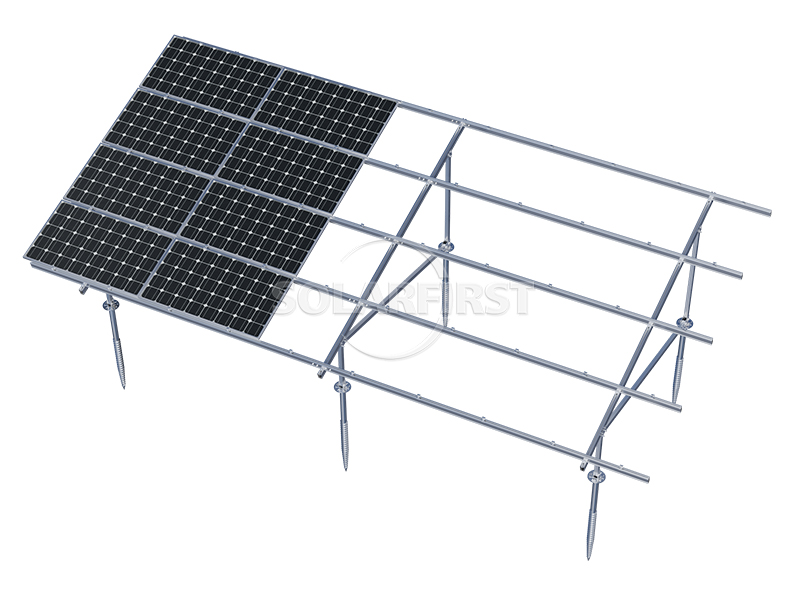

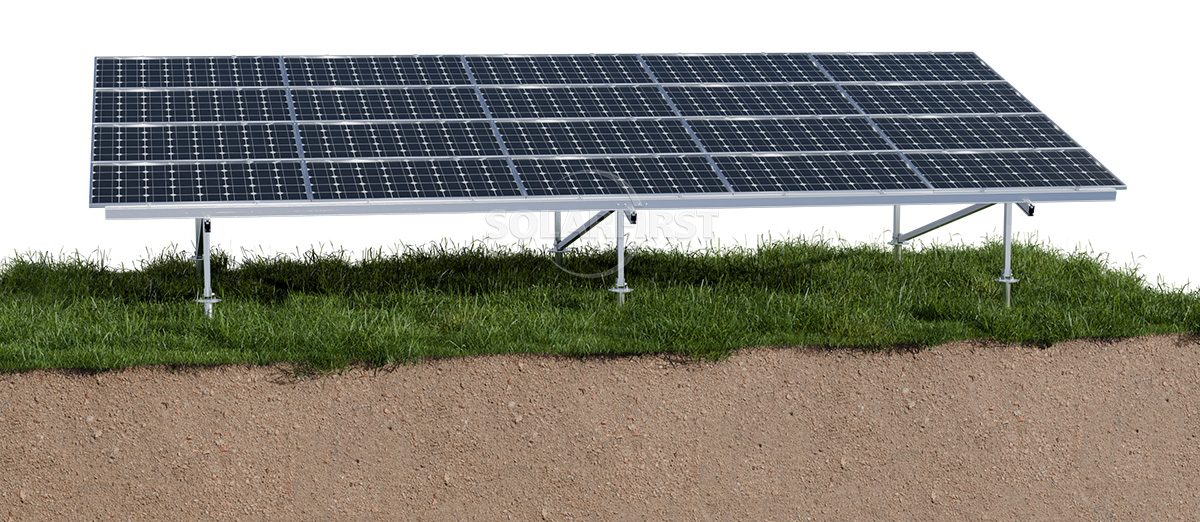

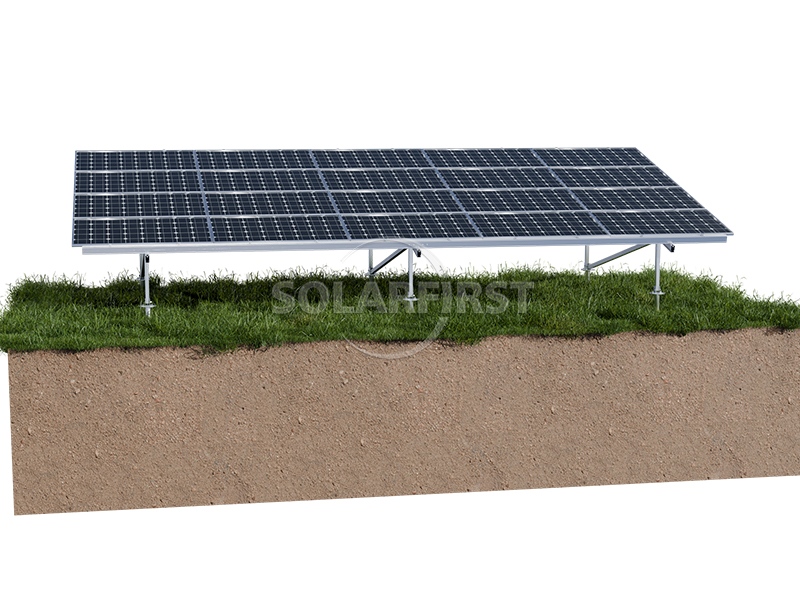

Este sistema integra soportes fotovoltaicos con anclajes de tierra en espiral y es adecuado para centrales eléctricas comerciales o de uso público. Proporciona un soporte de tierra rápido y estable.

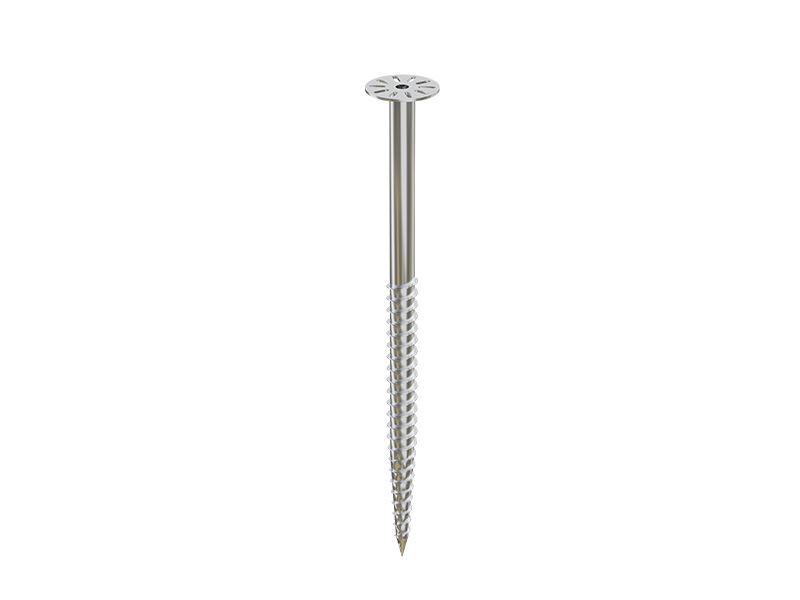

Los componentes principales están fabricados con aleación de aluminio de alta resistencia (como AL6005-T5 y AL6063-T5) y cuentan con anclajes de tierra en espiral ajustables. Durante la construcción, se utiliza una máquina especial para atornillar los anclajes en espiral al suelo, y posteriormente se conecta a ellos el soporte prefabricado de aluminio. Todo el proceso no requiere excavación ni el uso de hormigón.

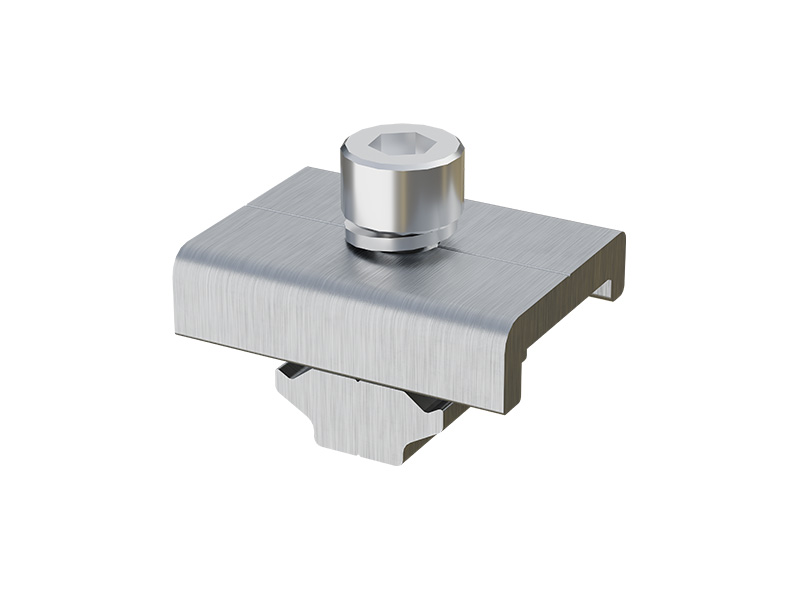

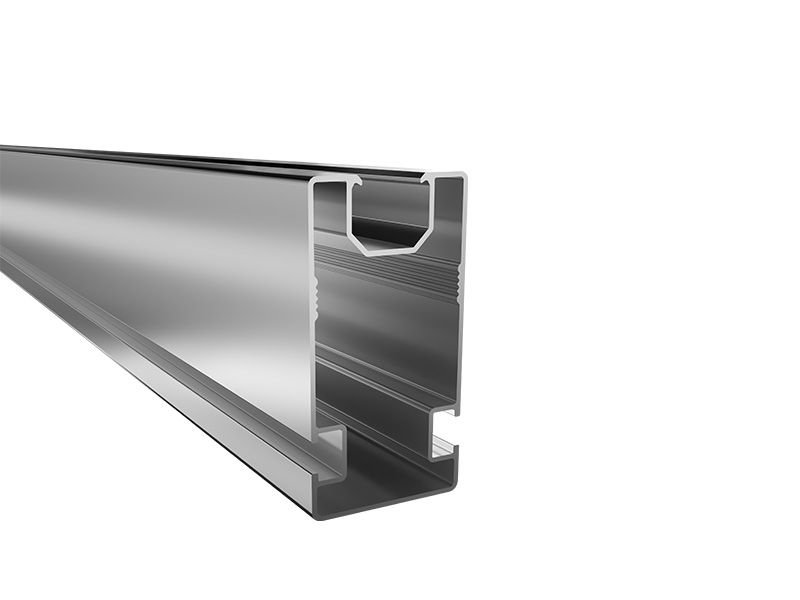

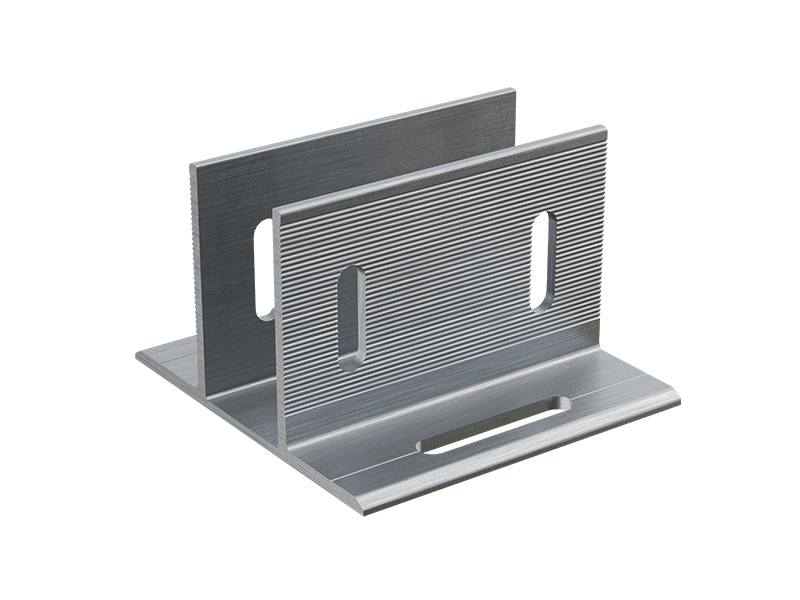

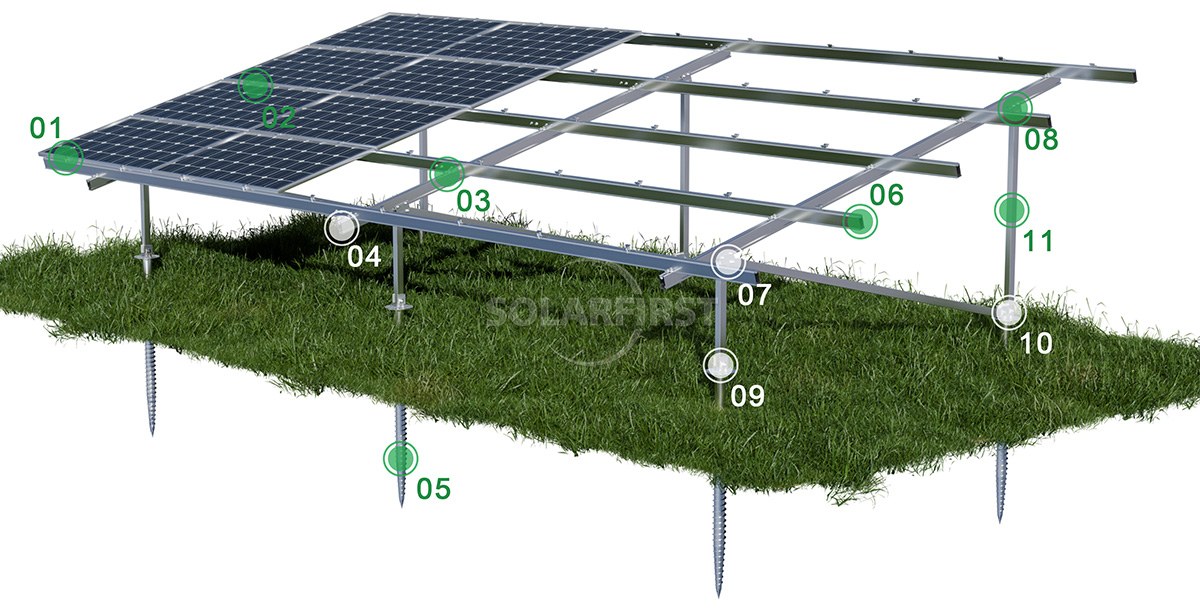

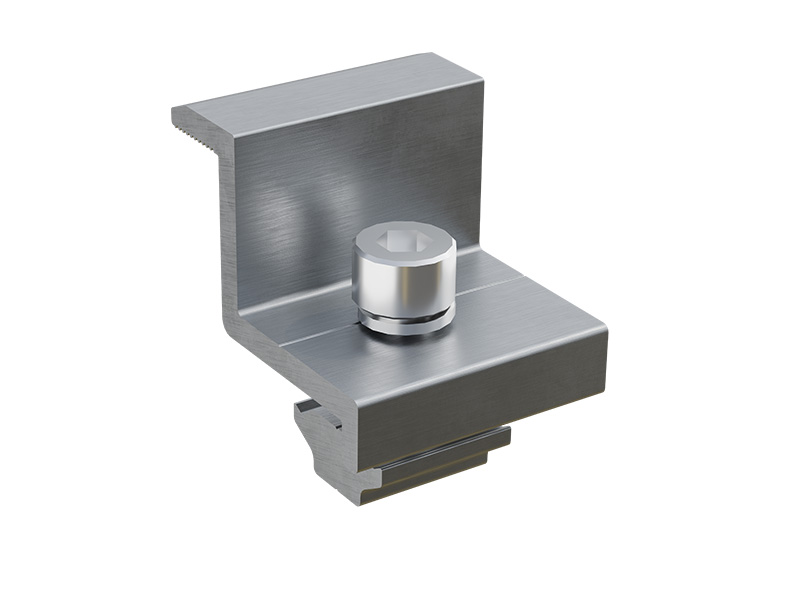

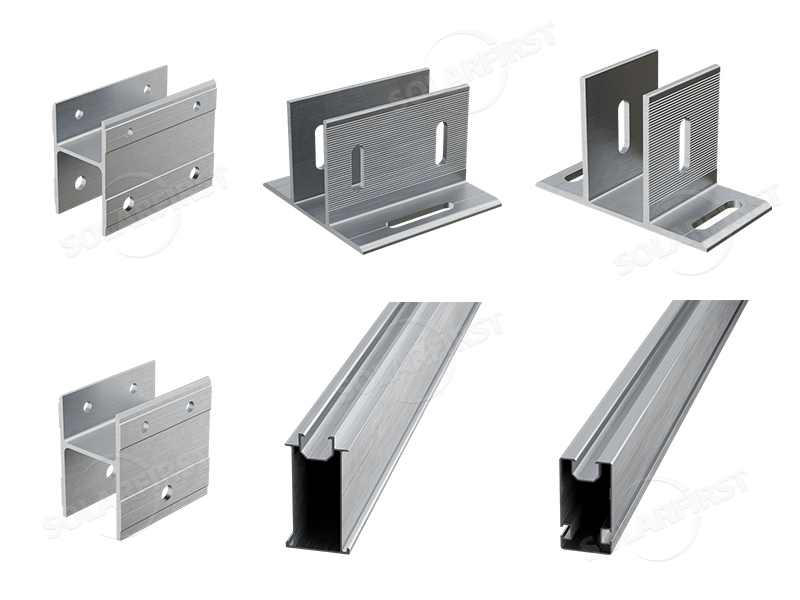

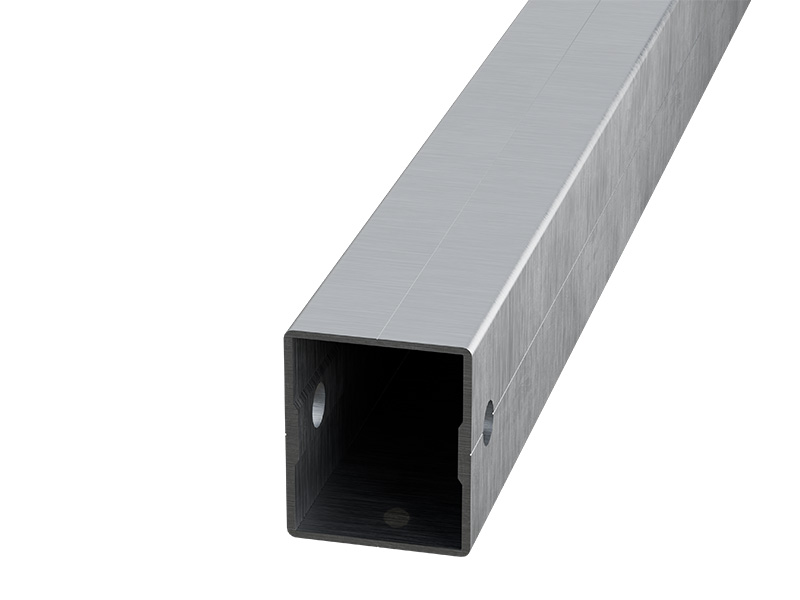

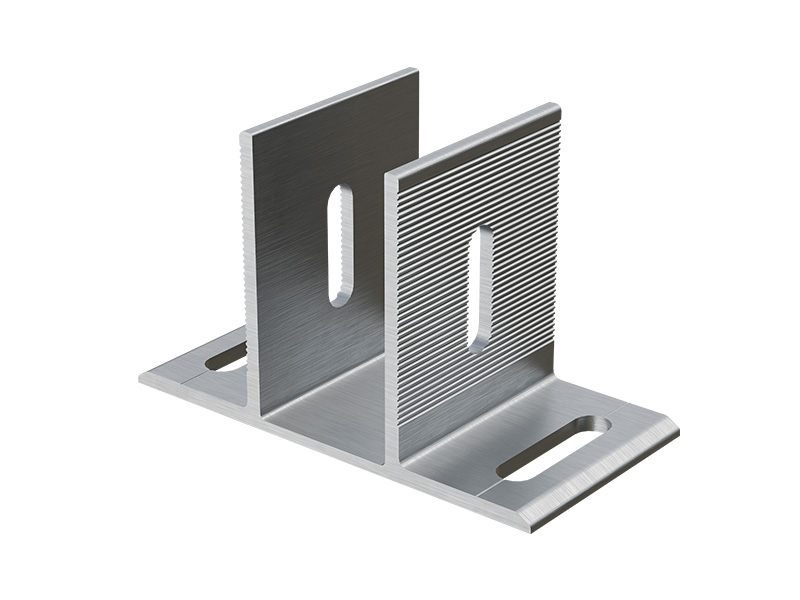

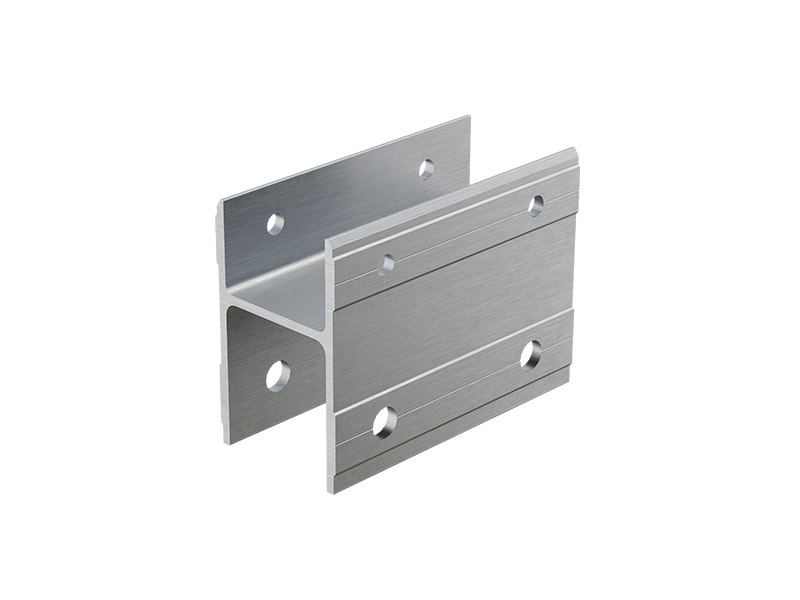

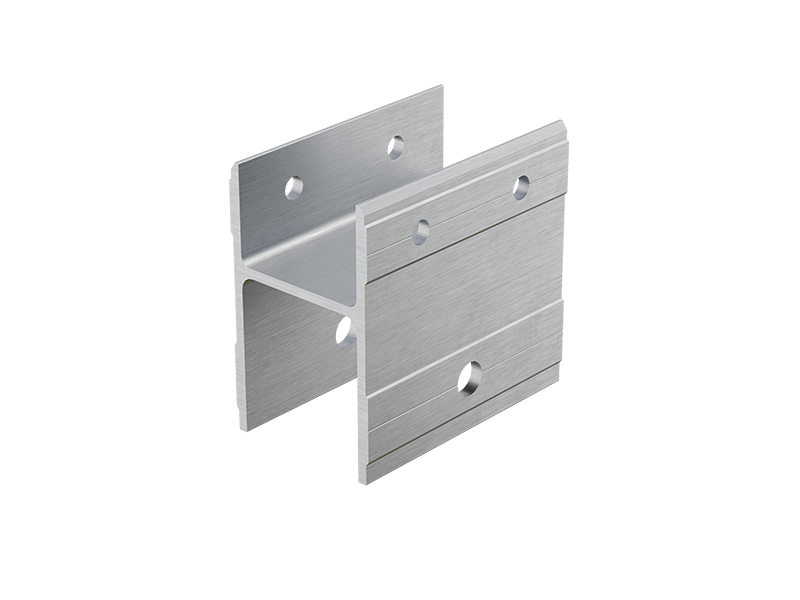

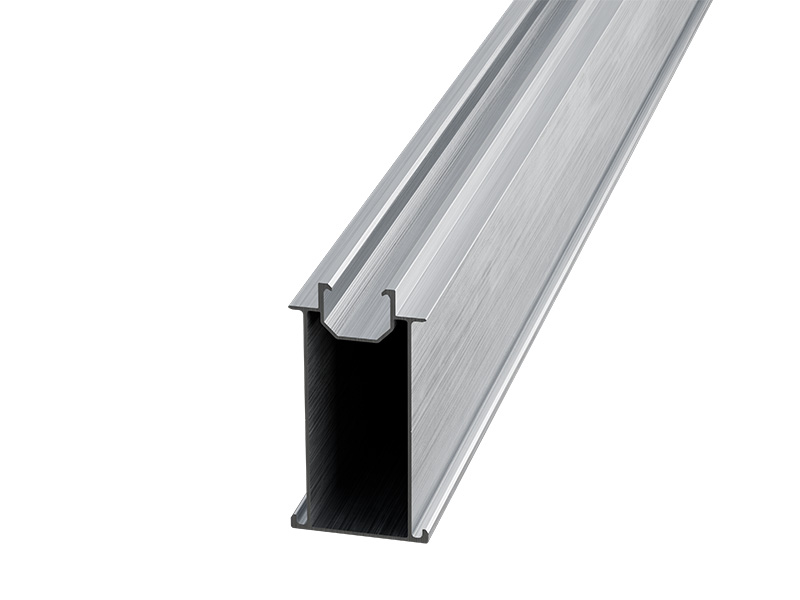

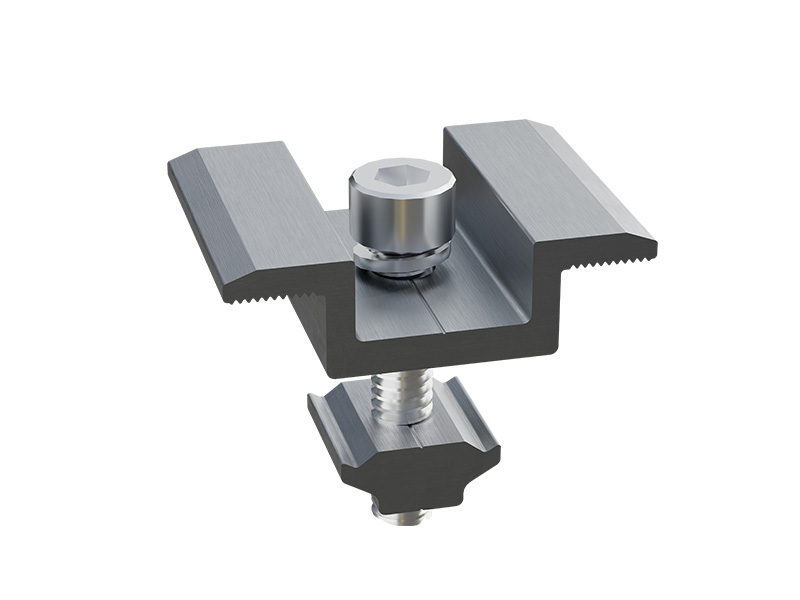

Componentes del producto
Ventaja
Parámetros
| Instalación | Suelo |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Estándares | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▶ Centrales fotovoltaicas terrestres centralizadas a gran escala
Adecuado para centrales eléctricas de nivel MW que requieren una rápida instalación. Los anclajes de tierra en espiral no requieren excavación ni hormigón, y el período de construcción es significativamente más corto en comparación con los cimientos tradicionales.
▶ Proyectos fotovoltaicos en colinas y montañas
Se adaptan a terrenos irregulares y no requieren una nivelación a gran escala. La altura de los soportes se puede ajustar según el terreno para minimizar la alteración del suelo de las montañas.
▶ Desierto de Gobi y suelo rocoso
Adecuado para suelos que contienen grava, guijarros o pequeños bloques de piedra, pero que no forman capas de roca continuas. Los pilotes en espiral se pueden insertar normalmente. En caso necesario, se puede realizar una perforación previa como ayuda.
▶ Proyecto complementario de invernaderos agrícolas y piscicultura fotovoltaica
Provoca poca alteración del suelo, lo cual es beneficioso para proteger la capa superficial. Las aspas en espiral mejoran la capacidad de resistencia a la tracción y son aptas para zonas de mareas o con niveles de agua elevados.
▶ Suelo arenoso y suelo blando
La construcción en suelos arenosos y sueltos resulta más conveniente.
▶ Estacionamiento con paneles fotovoltaicos distribuidos
La construcción se realiza a gran velocidad y causa pocos daños a la superficie del terreno.
Tipo de suelo aplicable
La cimentación sobre pilotes en espiral es adecuada para los siguientes tipos de suelo comunes:
Limitaciones geológicas a considerar
Las siguientes condiciones geológicas presentan dificultades significativas para la instalación o no son adecuadas para este método. Es necesario realizar una evaluación previa o cambiar a otro tipo de cimentación.
▶ Estratos de roca dura continuos e intactos
La capa superficial está compuesta por formaciones rocosas puras y compactas, como granito o caliza. Los pilotes en espiral son difíciles de insertar en estas formaciones, por lo que no se recomiendan. En su lugar, se pueden considerar anclajes de roca o cimentaciones de hormigón prefabricado.
▶ Capa arenosa con una fluidez extremadamente alta.
En la capa de arena suelta y de alta fluidez, la capacidad portante de los anclajes al terreno es insuficiente y el efecto no es satisfactorio.
▶ Suelo altamente corrosivo
Si bien las aleaciones de aluminio poseen cierta resistencia a la corrosión, es necesario evaluar medidas anticorrosivas adicionales en entornos altamente corrosivos.
▶ Si el contenido de piedras es demasiado alto (como por ejemplo, superar el 30% en volumen y con tamaños de partículas grandes)
La dificultad de instalación aumentará considerablemente. Es necesario evaluar con antelación si conviene perforar agujeros previamente o cambiar a otros cimientos.
Resumen
En general, este sistema se caracteriza por su principal ventaja competitiva: "rápida instalación, respeto al medio ambiente y adaptabilidad a diversos terrenos". Si su proyecto de central fotovoltaica tiene plazos de construcción estrictos, se ubica en un terreno complejo o ecológicamente sensible, o busca minimizar los problemas de mantenimiento a largo plazo, este sistema resultará más atractivo que la solución tradicional de hormigón.

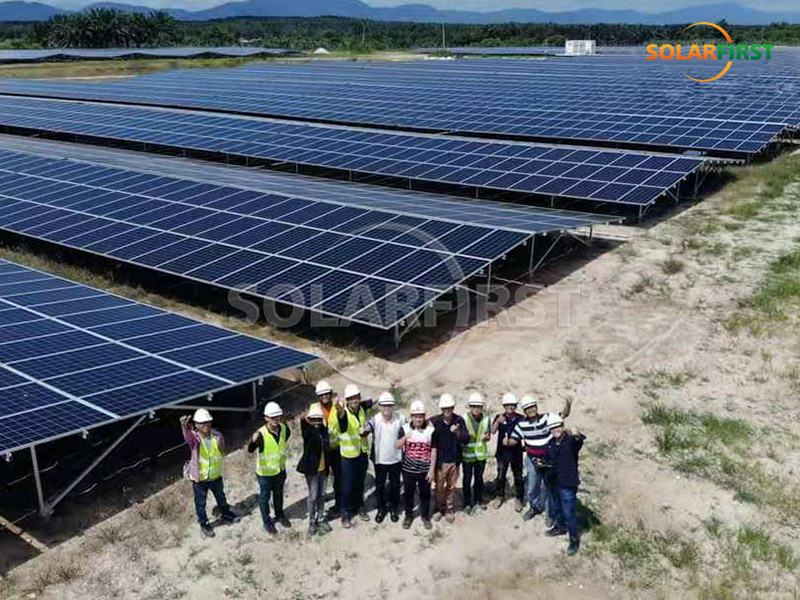

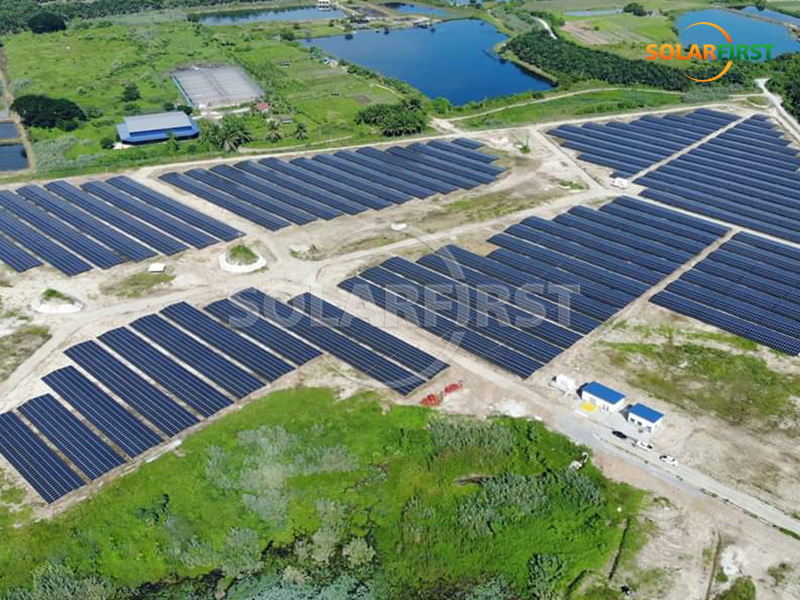

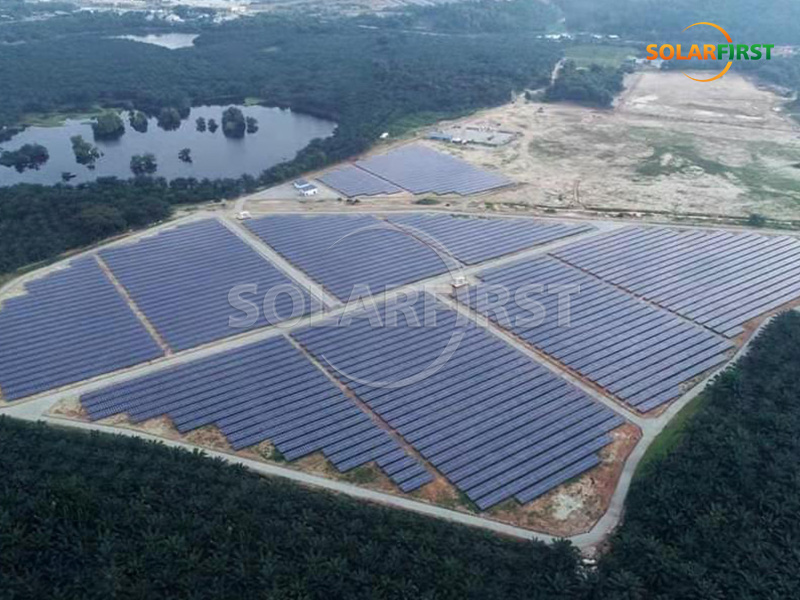

Referencia del proyecto Solar First
