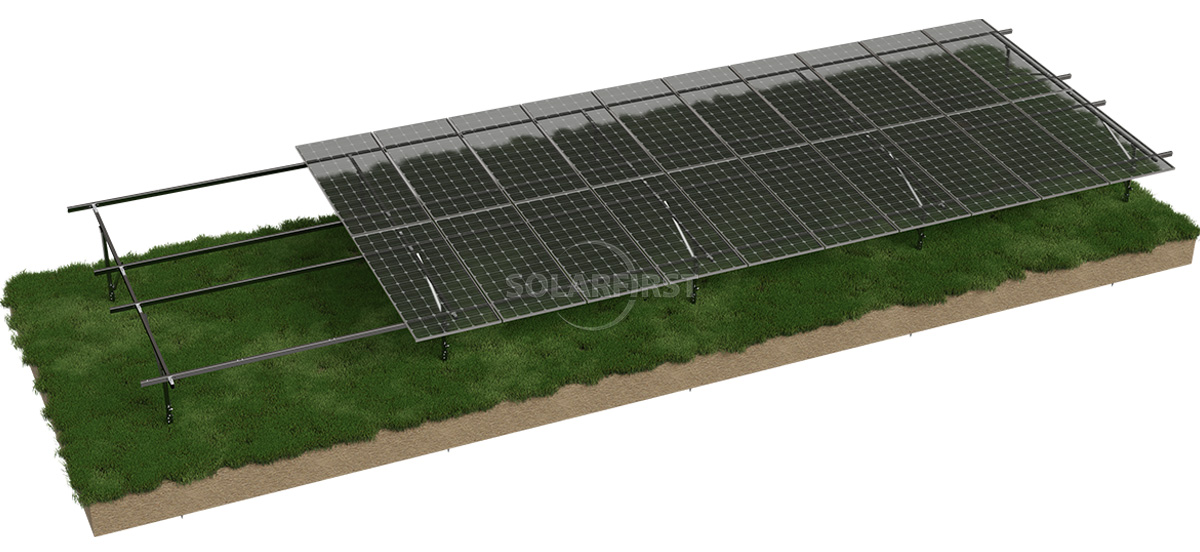

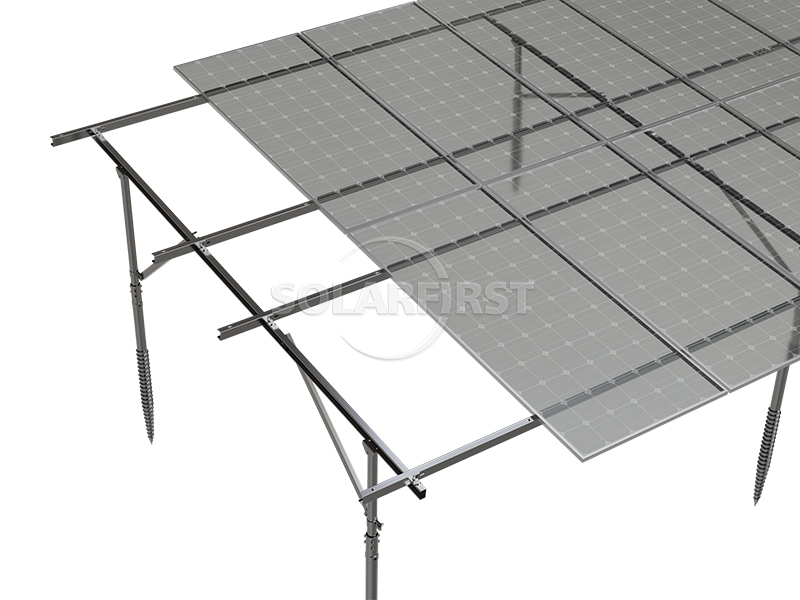

Soporte de suelo de acero al carbono para paneles fotovoltaicos - Cimentación de pilotes helicoidales: El material principal es acero al carbono Q235B/Q355B. Consta de pilotes helicoidales (que incluyen cabezas de pilote, pilotes tubulares de acero con palas espirales y conectores superiores) enterrados y la estructura de soporte sobre el suelo. Se instala mediante atornillado mecánico en el suelo para servir como cimentación portante para el conjunto fotovoltaico. Todos los componentes están tratados con galvanizado en caliente (con un espesor medio de capa de galvanizado de ≥ 80 μm), logrando una conexión totalmente metálica. Ofrece la ventaja de ser listo para usar, no requiere excavación y es reciclable, siendo una solución moderna para reemplazar las cimentaciones de hormigón tradicionales.
Color :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Proceso de dar un título :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

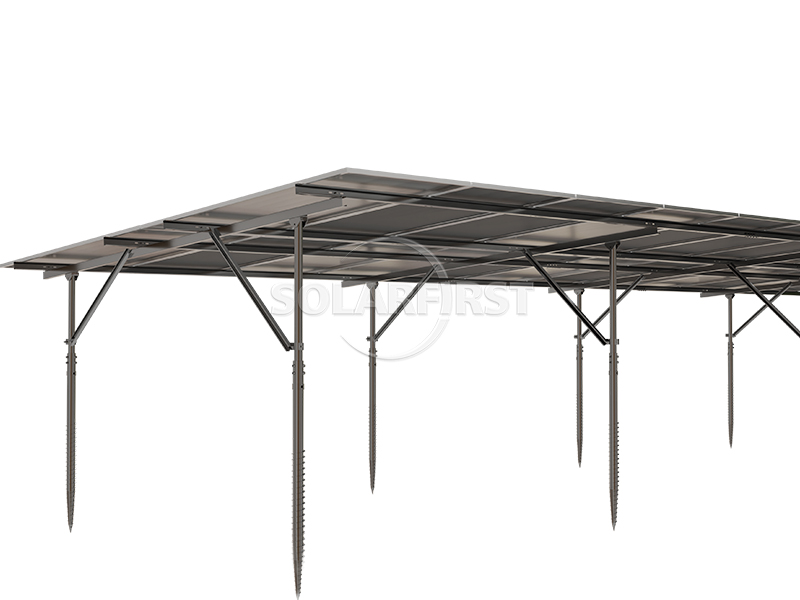

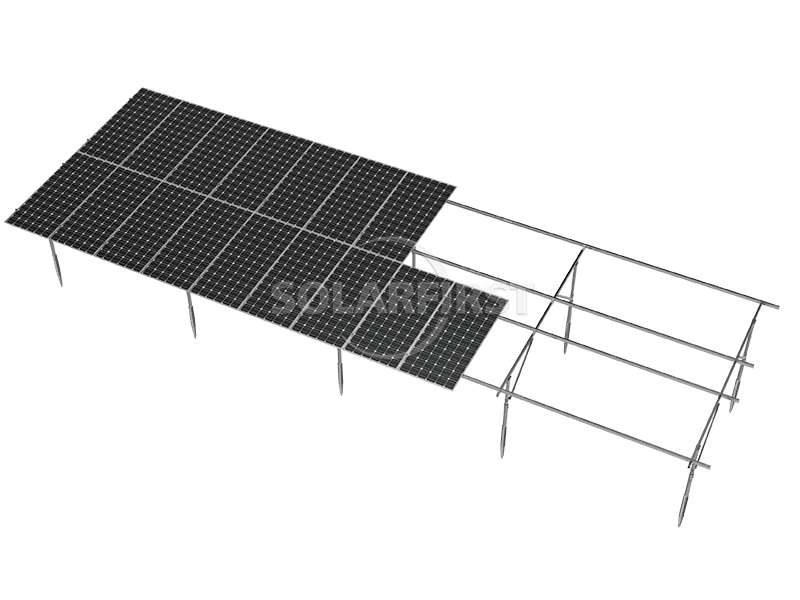

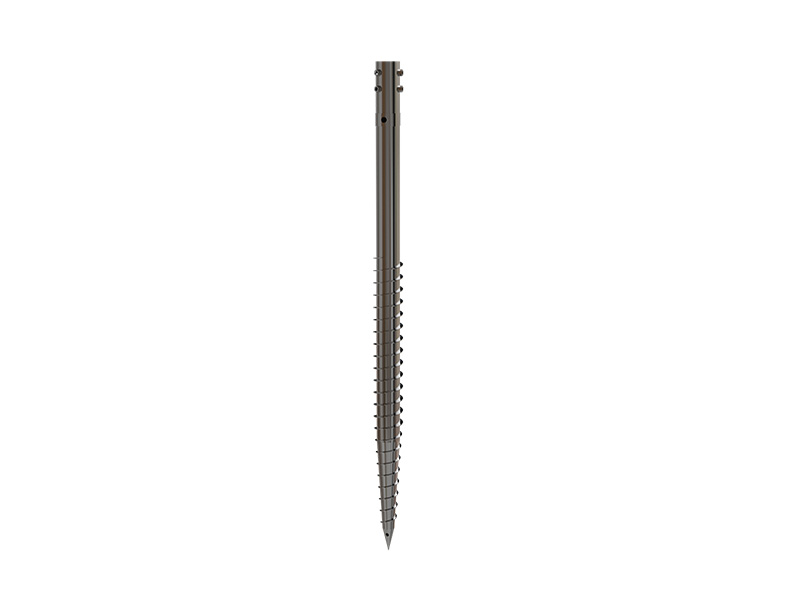

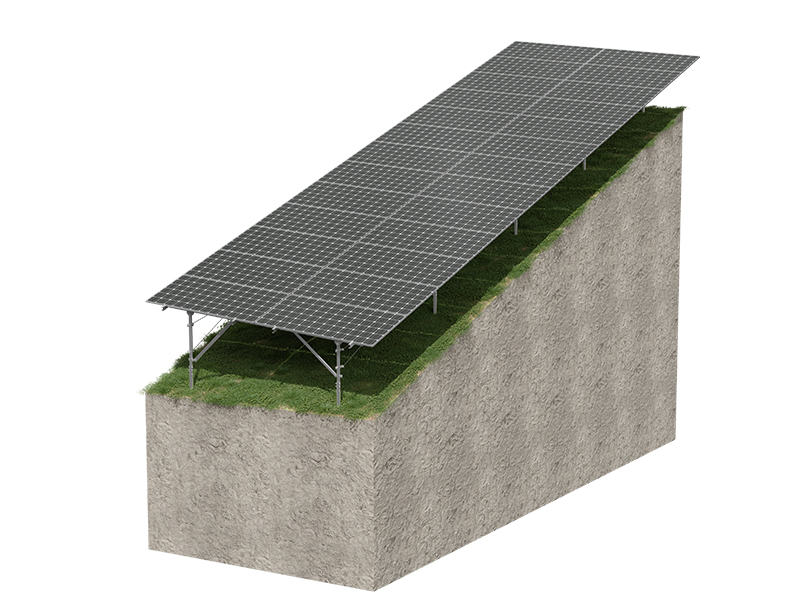

El sistema de soporte para paneles fotovoltaicos (FV) montado en tierra, fabricado en acero al carbono con cimentación de pilotes helicoidales, es un sistema totalmente metálico basado en acero al carbono (Q235B/Q355B). Consta principalmente de dos partes: pilotes helicoidales enterrados y la estructura de soporte en superficie. Los pilotes helicoidales se componen de una punta, un cuerpo de tubo de acero con palas helicoidales y un conector superior, que se atornillan al suelo mediante maquinaria especializada, sirviendo como cimentación portante para todo el conjunto fotovoltaico.
Para garantizar una vida útil en exteriores de más de 25 años, todos los componentes de acero al carbono se someten a galvanizado en caliente para protegerlos contra la corrosión, con un espesor promedio de recubrimiento de zinc de al menos 80 μm. Este sistema logra una conexión totalmente metálica desde la base hasta el soporte, ofreciendo un uso inmediato, sin necesidad de excavación y con la posibilidad de reciclaje, lo que lo convierte en una solución moderna para reemplazar las cimentaciones de hormigón tradicionales.

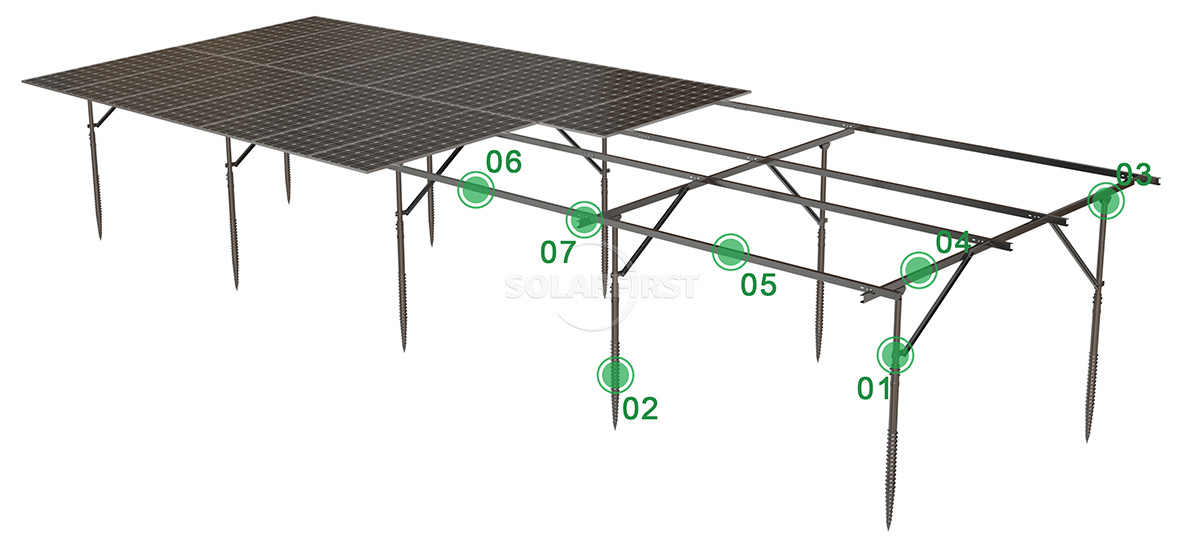

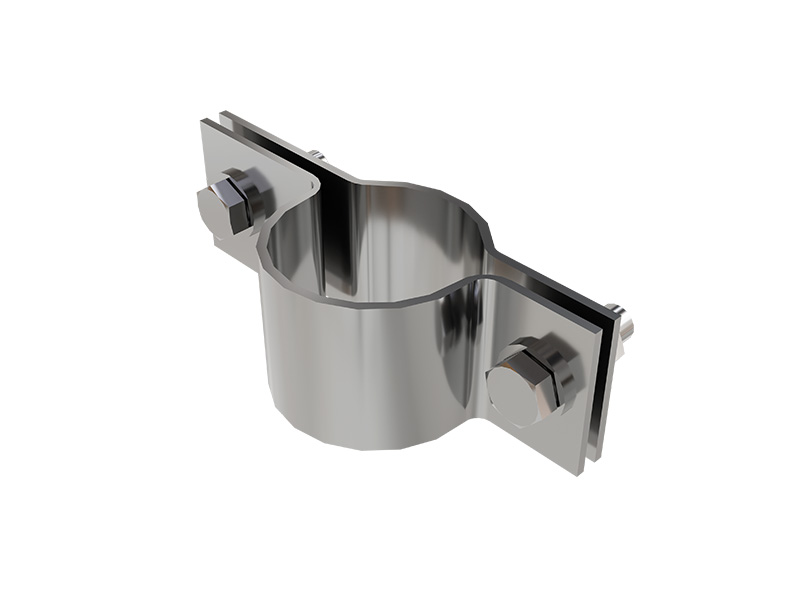

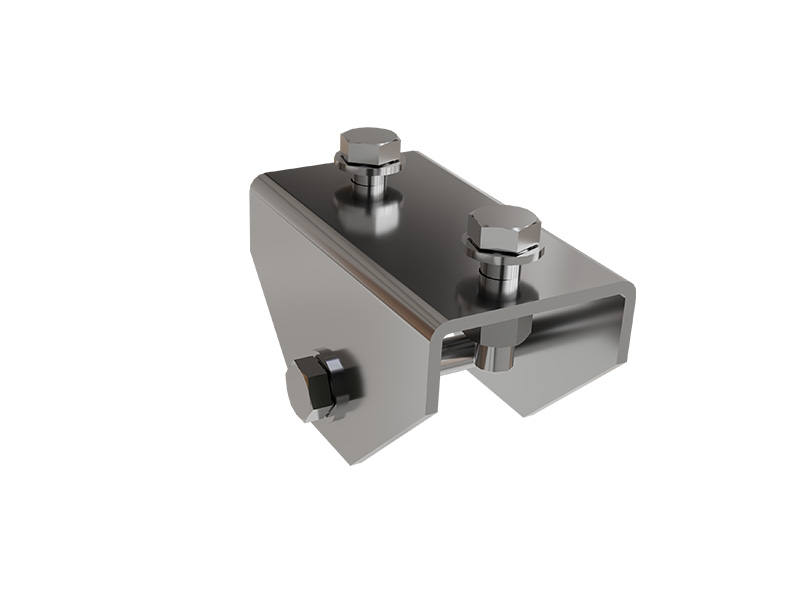

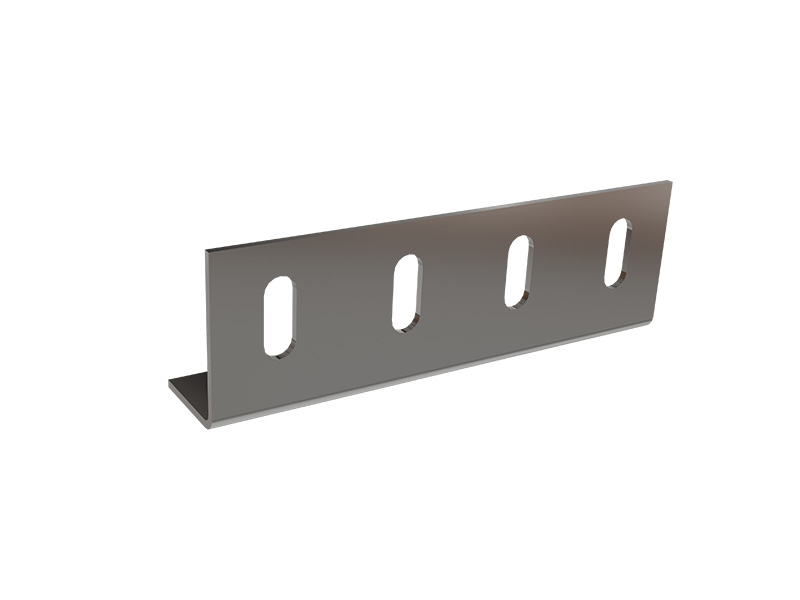

Componentes del producto
Ventaja
En comparación con los cimientos de hormigón, los pilotes helicoidales de acero al carbono ofrecen ventajas significativas, combinando alta eficiencia y respeto al medio ambiente:
Parámetros
| Instalación | Suelo |
| Base | Pilotes de tornillo/hormigón |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Estándares | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero galvanizado en caliente, acero prelacado Zn-Al-Mg, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
Las cimentaciones de pilotes helicoidales de acero al carbono se han convertido en la opción principal para proyectos fotovoltaicos debido a sus características ecológicas y eficientes, especialmente en los siguientes escenarios:
▶ Centrales fotovoltaicas a gran escala, tanto terrestres como de montaña:
Este es el escenario de aplicación principal para los pilotes helicoidales, que se adaptan a terrenos ondulados y maximizan la protección del relieve original.
▶ Proyectos agro-solares y acuícolas-solares complementarios:
En las zonas agrícolas y acuícolas, la construcción provoca una mínima alteración del terreno y de las masas de agua, sin afectar a las actividades de producción diarias.
▶ Áreas ecológicamente frágiles como desiertos, praderas y marismas:
Su capacidad para minimizar el impacto en el medio ambiente ecológico las convierte en una opción ideal para este tipo de proyectos.
▶ Proyectos temporales o de reubicación:
Su estructura totalmente metálica y su reciclabilidad les confieren ventajas inigualables cuando se desmantela el proyecto.
Tipo de suelo aplicable
Los pilotes helicoidales de acero al carbono presentan una buena adaptabilidad a la mayoría de las condiciones geológicas, destacando especialmente en los siguientes tipos de suelo:
Limitaciones geológicas a considerar
A pesar de su amplia aplicabilidad, las siguientes condiciones geológicas limitan su uso directo y requieren una atención especial:
▶ Cimientos altamente corrosivos (zonas con alta salinidad o contaminación industrial):
El galvanizado en caliente estándar puede resultar insuficiente para resistir la corrosión a largo plazo. Es necesario adoptar soluciones anticorrosivas especiales (como recubrimientos de zinc-aluminio-magnesio o revestimientos externos de hormigón); de lo contrario, existe un riesgo significativo de fallo estructural.
▶ Cimientos de roca moderadamente erosionados o más severamente erosionados:
Los pilotes helicoidales son difíciles de atornillar directamente en roca dura e intacta. Generalmente se requiere una perforación previa, seguida de la inyección de lechada y el anclaje, lo que aumenta la complejidad y el costo del proceso.
▶ Capas de arenas movedizas puras o capas de limo suelto con alto contenido de agua:
En capas de suelo muy fluidas, las palas helicoidales no logran un agarre efectivo, lo que resulta en una capacidad portante del pilote extremadamente baja. Su uso directo está estrictamente prohibido.
▶ Estratos que contienen grava grande, guijarros u obstáculos subterráneos:
Esto puede provocar una desviación o un atasco importante del pilote durante el atornillado, lo que imposibilita garantizar la verticalidad y la capacidad portante de diseño del pilote.
Resumen
Los soportes de acero al carbono para instalaciones fotovoltaicas (FV) con cimentación de pilotes helicoidales representan el futuro de la ingeniería de cimentaciones para centrales fotovoltaicas: alta eficiencia, economía, protección del medio ambiente y fiabilidad. Mediante un método de construcción avanzado de prefabricación en fábrica y atornillado in situ, sustituye por completo el modelo tradicional de cimentación de hormigón (excavación, vertido de encofrados y curado prolongado), lo que garantiza la rápida construcción y el funcionamiento estable a largo plazo de las centrales fotovoltaicas.

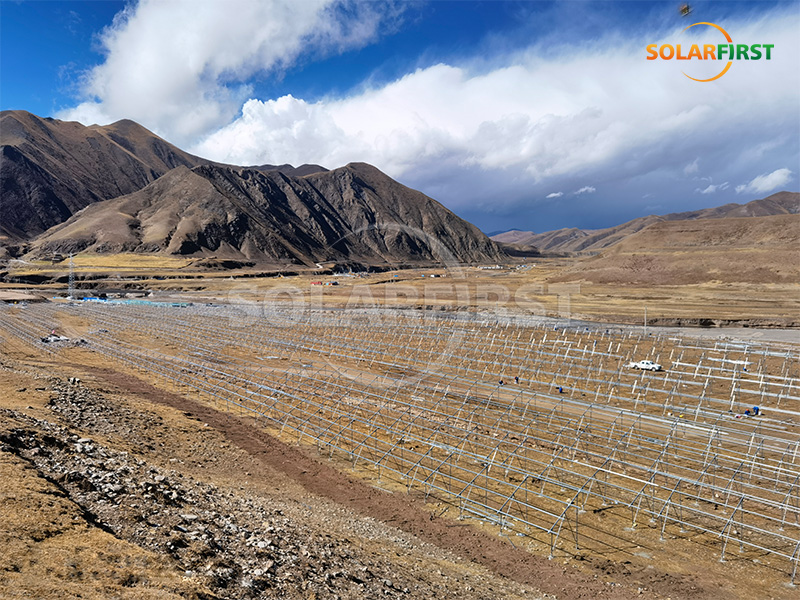

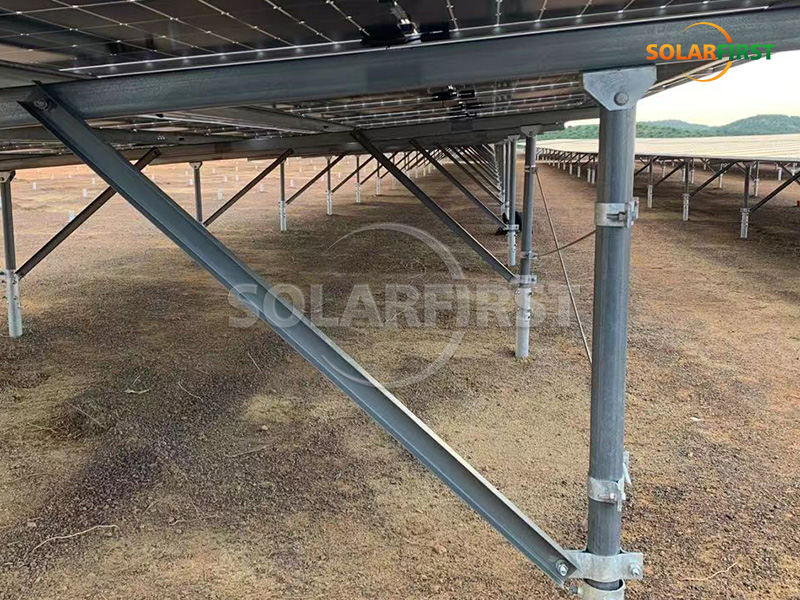

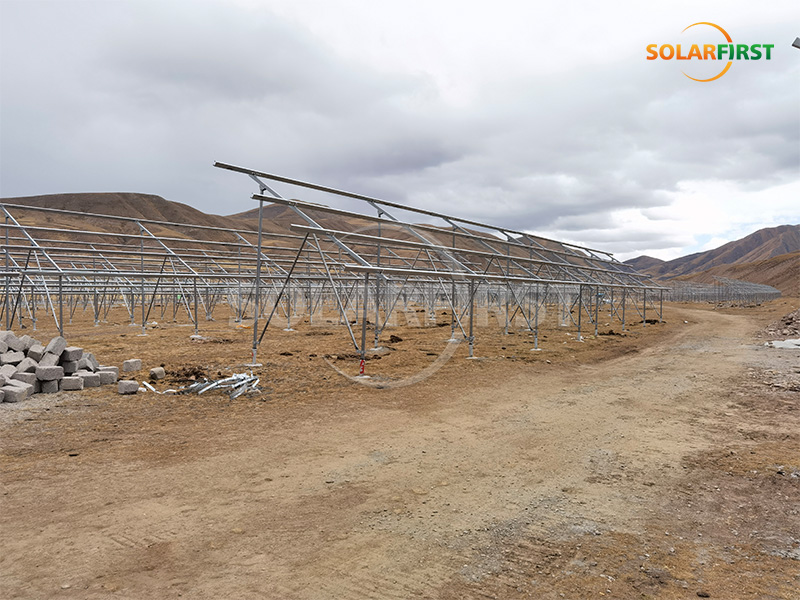

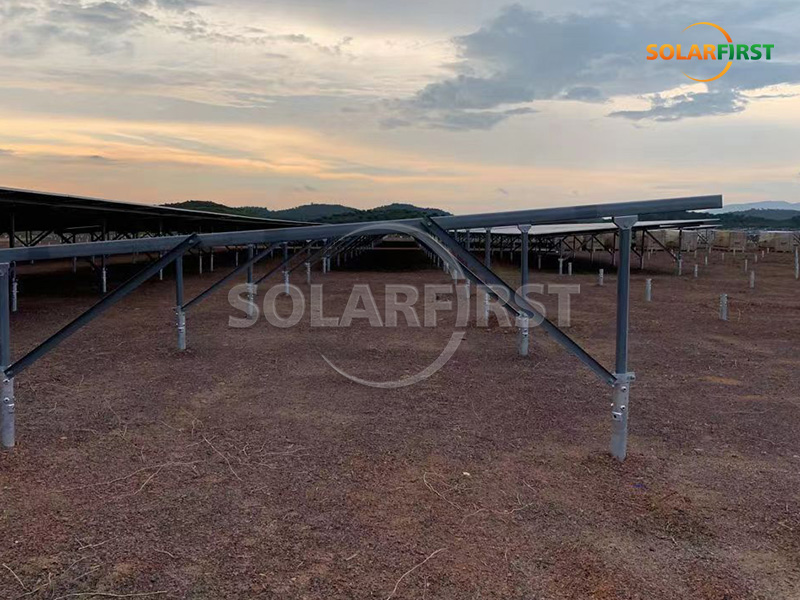

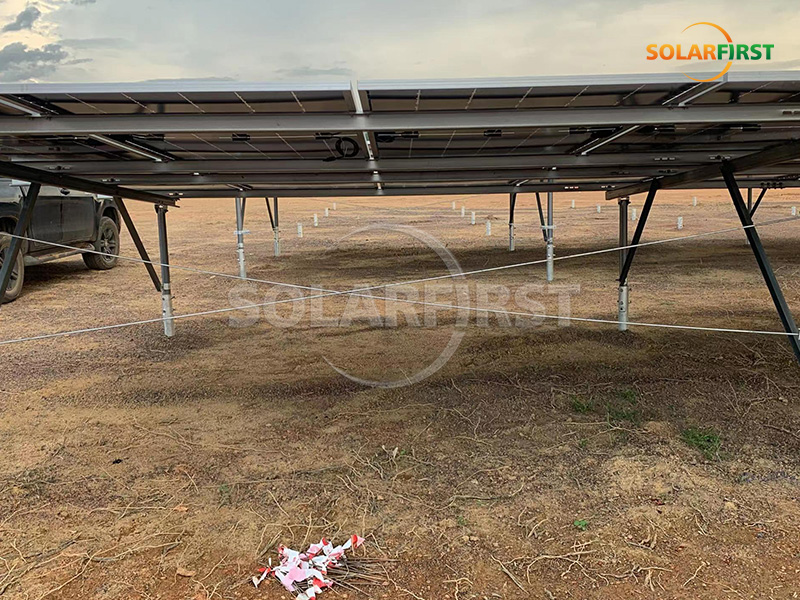

Referencia del proyecto Solar First
Puntos de conocimiento relacionados
Soporte de suelo de acero al carbono para paneles fotovoltaicos - Cimentación de pilotes helicoidales: El material principal es acero al carbono Q235B/Q355B. Consta de pilotes helicoidales (que incluyen cabezas de pilote, pilotes tubulares de acero con palas espirales y conectores superiores) enterrados y la estructura de soporte sobre el suelo. Se instala mediante atornillado mecánico en el suelo para servir como cimentación portante para el conjunto fotovoltaico. Todos los componentes están tratados con galvanizado en caliente (con un espesor medio de capa de galvanizado de ≥ 80 μm), logrando una conexión totalmente metálica. Ofrece la ventaja de ser listo para usar, no requiere excavación y es reciclable, siendo una solución moderna para reemplazar las cimentaciones de hormigón tradicionales.
Leer más

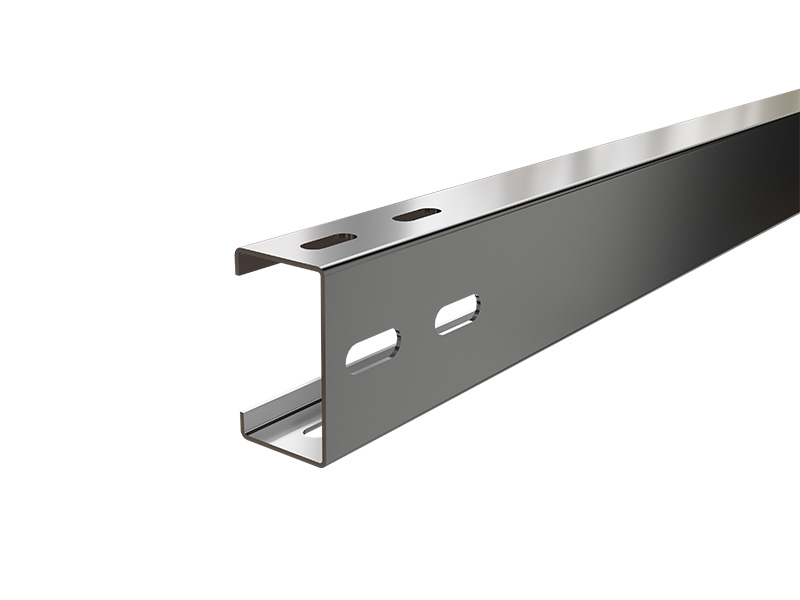

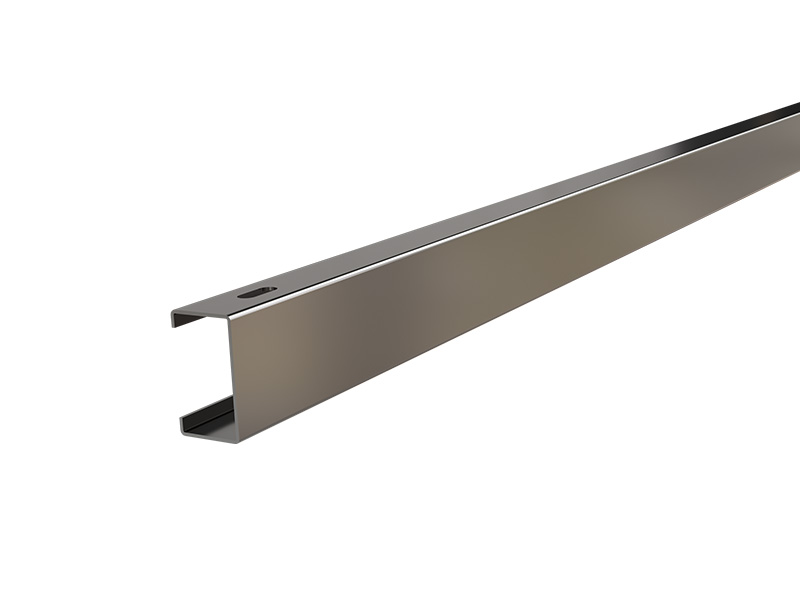

El acero en forma de C con bordes curvados hacia adentro es un componente estructural fundamental de los sistemas de soporte fotovoltaico instalados en tierra y pertenece a la familia de aceros de paredes delgadas conformados en frío. Su sección transversal tiene forma de C, con bordes curvados hacia adentro en ambos lados y nervaduras de refuerzo, por lo que también se le conoce como "correa fotovoltaica en forma de C".
