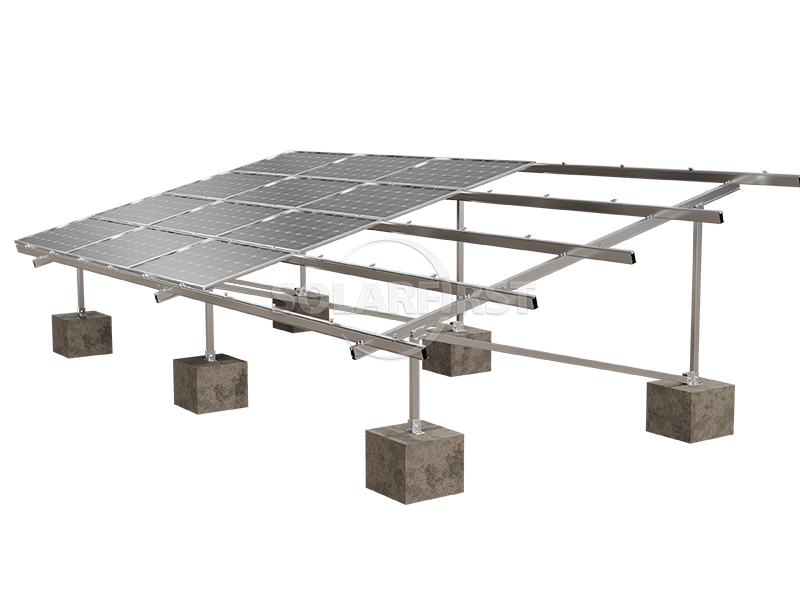

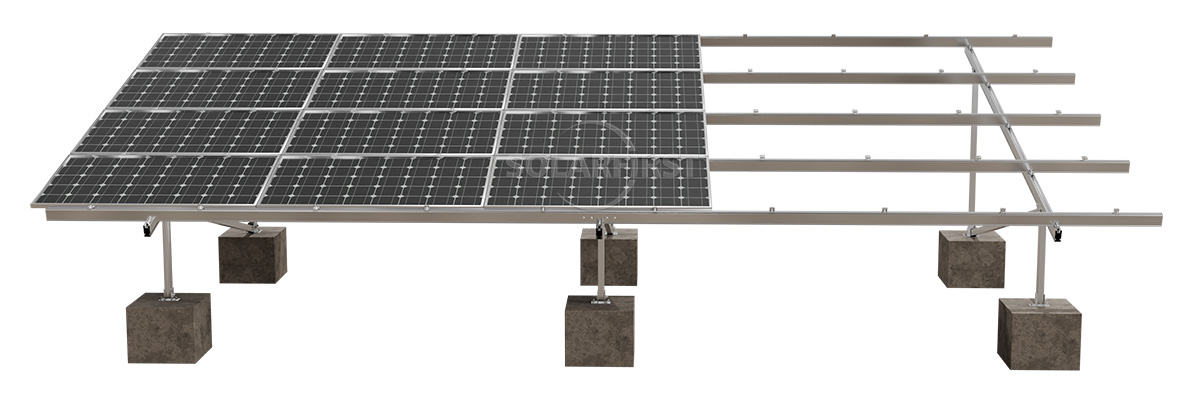

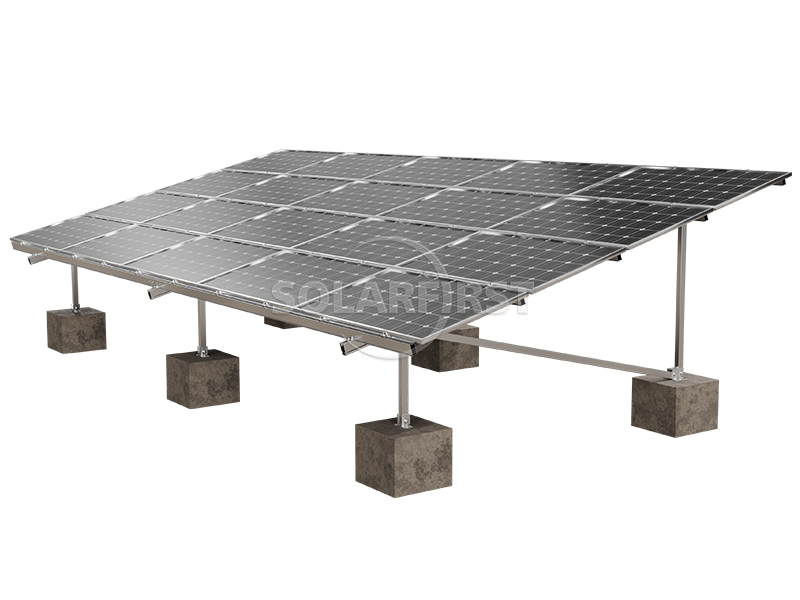

El sistema de soporte terrestre para paneles fotovoltaicos de aleación de aluminio con base de hormigón se refiere a un sistema de soporte que utiliza una aleación de aluminio de alta resistencia como material estructural principal y componentes de hormigón fundidos in situ o prefabricados como base portante, y se utiliza para fijar módulos solares fotovoltaicos en áreas abiertas sobre el terreno.
Color :
Natural silver（Colored according to customer requirements）Proceso de dar un título :
CE, TÜV, ISO9001, SGSMaterial :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto
Este sistema combina las características de ligereza, alta resistencia y resistencia a la corrosión del soporte de aleación de aluminio con la capacidad de carga estable y fiable de la cimentación de hormigón, y se ha convertido en uno de los sistemas de soporte más utilizados en la construcción actual de centrales fotovoltaicas terrestres.
Este producto puede aplicarse en diversos terrenos abiertos, como praderas, zonas arenosas, desiertos e incluso superficies de hormigón. Es adecuado para centrales fotovoltaicas centralizadas de gran escala, proyectos fotovoltaicos distribuidos industriales y comerciales, así como para la integración fotovoltaica en la agricultura y otros escenarios. Según el tipo de cimentación, puede utilizarse junto con sistemas como cimentaciones corridas de hormigón, cimentaciones independientes de hormigón o cimentaciones de pilotes en espiral.

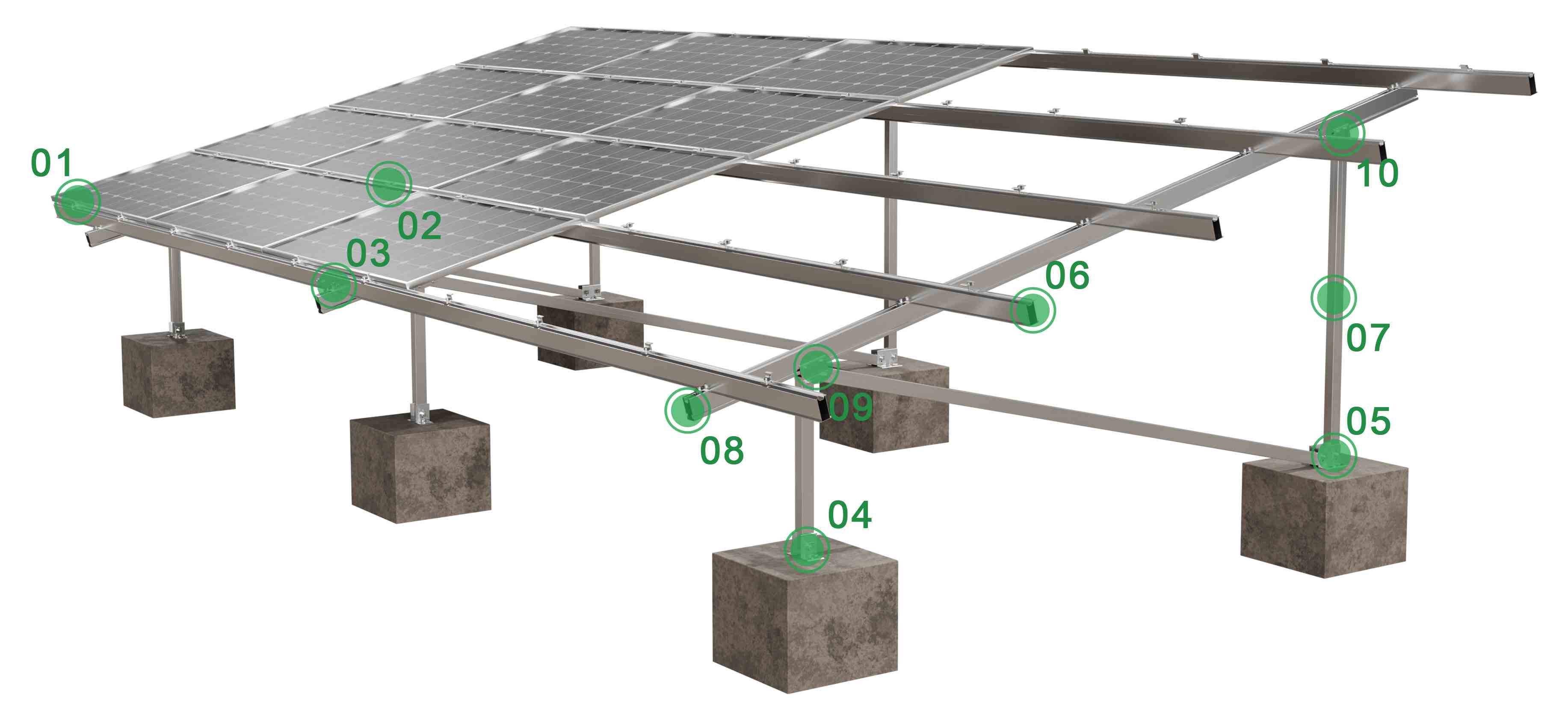

Componentes del producto
Ventaja
Los soportes fotovoltaicos (FV) de aleación de aluminio ofrecen ventajas significativas sobre los soportes de acero tradicionales en varios aspectos:
Parámetros
| Instalación | Suelo |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Estándares | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |

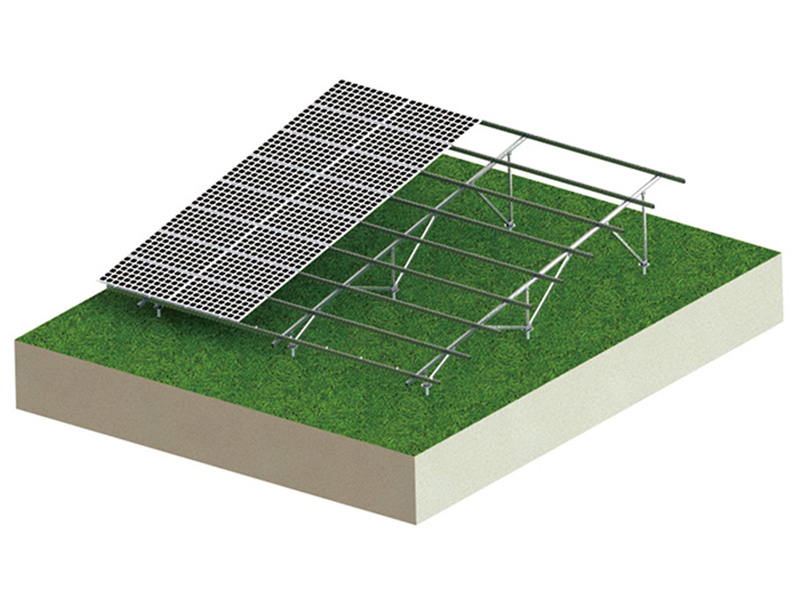

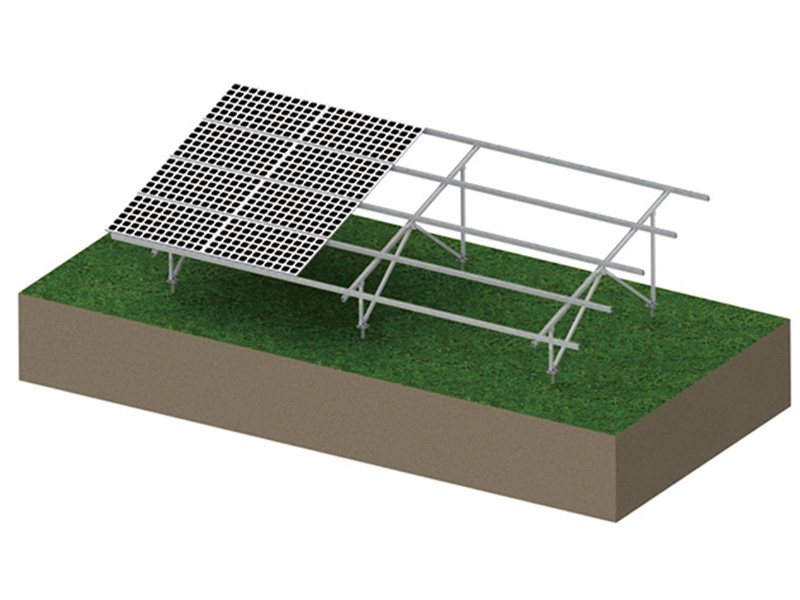

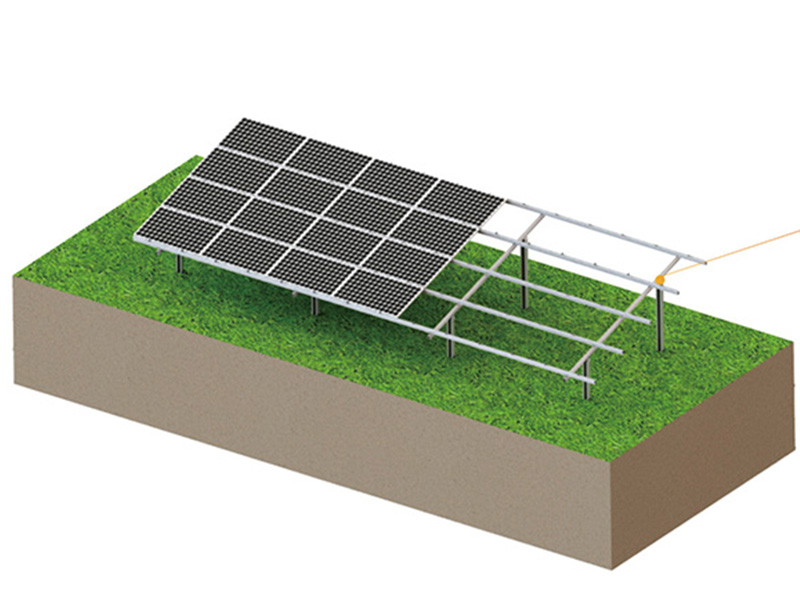

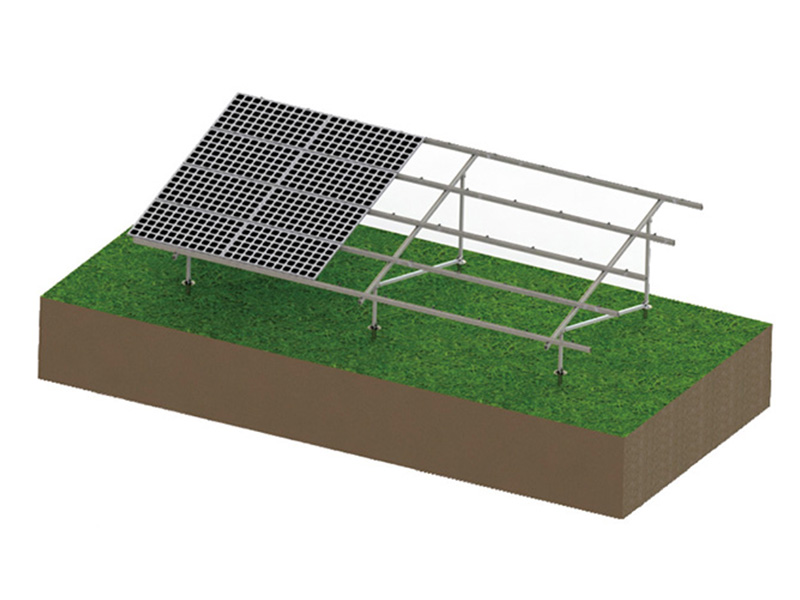

Tipos estructurales
Escenarios aplicables
• Centrales eléctricas terrestres centralizadas a gran escala: De gran escala (MW o superior), en terreno abierto.
Los soportes de aleación de aluminio, ligeros y eficientes, combinados con cimientos de hormigón estables y fiables, son la opción más común.
• Sistemas fotovoltaicos distribuidos para uso industrial y comercial: Proyectos de tamaño pequeño a mediano, como espacios abiertos de fábricas y estacionamientos.
Las cimentaciones de lastre de hormigón son flexibles y se adaptan a las condiciones del terreno existente, con ciclos de instalación cortos.
• Proyectos complementarios de energía fotovoltaica agrícola: Los cultivos se siembran bajo módulos fotovoltaicos.
La altura de la base de hormigón es regulable (500-2000 mm), lo que garantiza espacio para uso agrícola.
• Proyectos complementarios de energía fotovoltaica para piscifactorías: Se instalan módulos fotovoltaicos sobre los estanques de peces.
Los cimientos de pilotes de hormigón son resistentes a la corrosión y estables, lo que los hace adecuados para zonas con niveles de agua fluctuantes.
• Zonas con fuertes vientos y nevadas: Fuertes cargas de viento y acumulación de nieve espesa.
El sistema ha sido verificado mediante cálculos de estado límite de resistencia al viento y a la nieve, y es adecuado para velocidades del viento ≤60 m/s y condiciones de nieve intensa.
Tipos de suelo aplicables
Limitaciones geológicas a considerar
Las siguientes condiciones geológicas pueden hacer que las cimentaciones superficiales de hormigón no sean adecuadas o sean extremadamente difíciles de instalar debido a una capacidad portante insuficiente o a la inestabilidad del suelo, lo que requiere una evaluación previa o tipos de cimentación alternativos:
▶ Suelo blando
Incluye limo, arcilla limosa, turba y relleno. Alto contenido de agua natural y capacidad portante extremadamente baja (típicamente falsa). < 80 kPa), propenso a la deformación por compresión y a la inestabilidad general.
▶ Suelos problemáticos
Loess colapsable, suelo expansivo, suelo congelado y suelo salino. Al entrar en contacto con el agua, se producen asentamientos significativos, expansión de volumen y levantamiento por congelación, lo que reduce drásticamente la estabilidad de los cimientos.
▶ Relleno subconsolidado
Relleno simple y relleno diverso de composición compleja, recientemente rellenado, almacenado brevemente y de corta duración. Aún no se ha consolidado completamente bajo su propio peso, lo que provoca asentamientos grandes e irregulares.
▶ Suelo altamente corrosivo
Si bien el impacto directo de la química del suelo sobre el hormigón en sí puede ser limitado, puede afectar la durabilidad a largo plazo de los cimientos a través de la infiltración de agua subterránea, por lo que requiere una evaluación específica.
▶ Terreno especial
En zonas con pendientes pronunciadas, laderas inclinadas o niveles freáticos elevados, resulta difícil garantizar la estabilidad de los cimientos extendidos.
Resumen

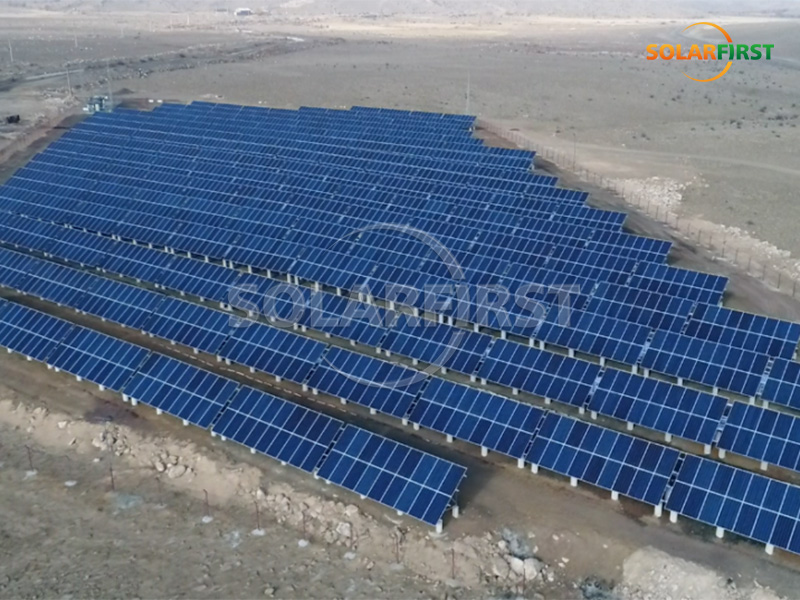

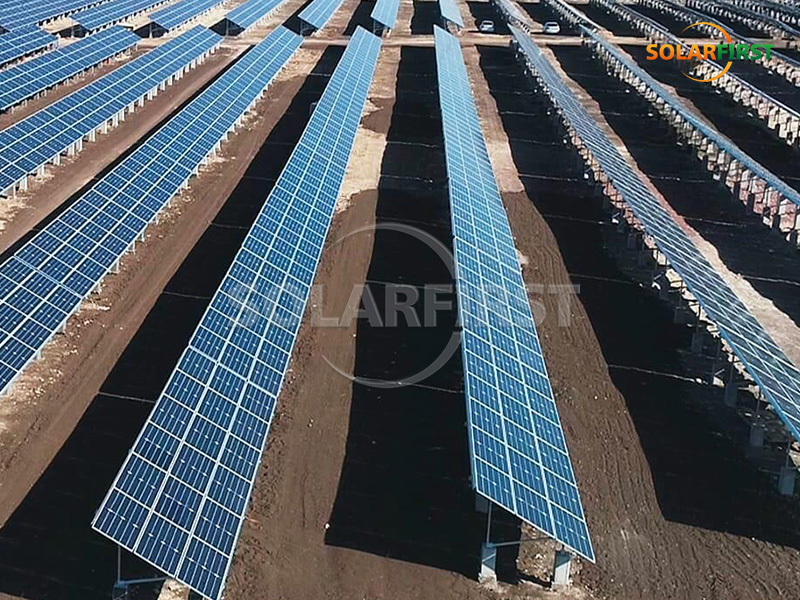

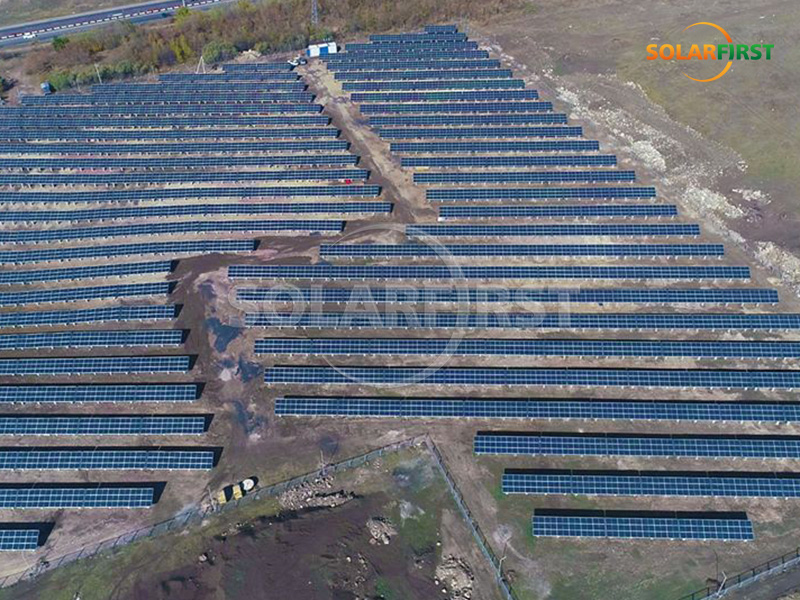

Referencia del proyecto Solar First
