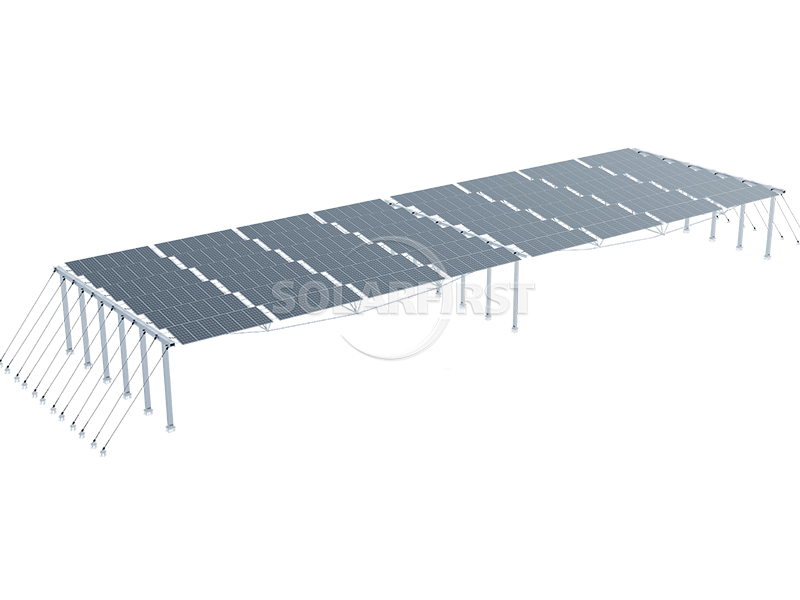

El sistema de soporte flexible de doble capa atirantado para sistemas fotovoltaicos (FV) emplea una estructura de celosía de cables superior e inferior, formando una red de cables de doble capa que soporta y estabiliza la carga mediante cables de acero pretensados. Esto permite una mayor luz (normalmente de 30 a 40 metros) y una mayor altura libre (generalmente inferior a 8 metros). En comparación con los soportes fijos convencionales, el uso de cimentación puede reducirse (los datos indican aproximadamente un 55 %, pero las cifras reales varían según la configuración), lo que lo hace adecuado para proyectos FV que requieren una menor alteración del terreno o una mejor utilización del suelo. Diseñado principalmente para plantas de tratamiento de aguas residuales, integración fotovoltaica agrícola e integración fotovoltaica pesquera, es adaptable a diversos terrenos, incluyendo montañas, colinas, llanuras, desiertos y zonas costeras.
Descripción del Producto

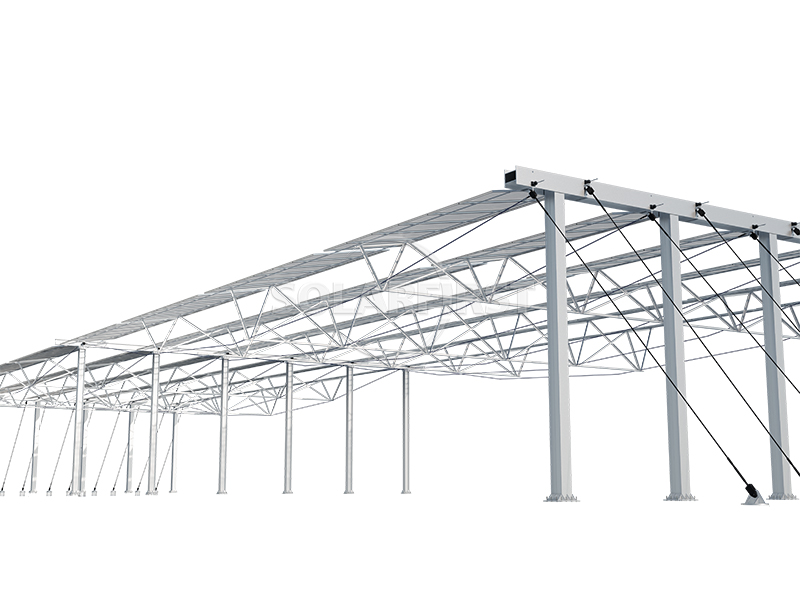

Desde una perspectiva técnica, el sistema de soporte flexible de doble capa de cables forma un sistema estable de soporte de fuerzas espaciales mediante puntales o cables entre las capas superior e inferior, lo que permite que el conjunto de componentes alcance una buena rigidez frente al viento y una coordinación de deformaciones óptima. La capa superior de cables soporta principalmente la carga vertical, mientras que la capa inferior proporciona pretensado inverso y estabilización, limitando conjuntamente la amplitud de desplazamiento bajo cargas dinámicas como el viento y la nieve. Esta estructura requiere alta precisión en el tensado y anclaje durante la construcción, pero una vez finalizada, proporciona un plano de instalación de componentes relativamente regular. Los componentes pueden disponerse horizontal o verticalmente, con un ángulo de fijación que generalmente no supera los 20°, y pueden personalizarse dentro de un rango limitado según los requisitos del proyecto.

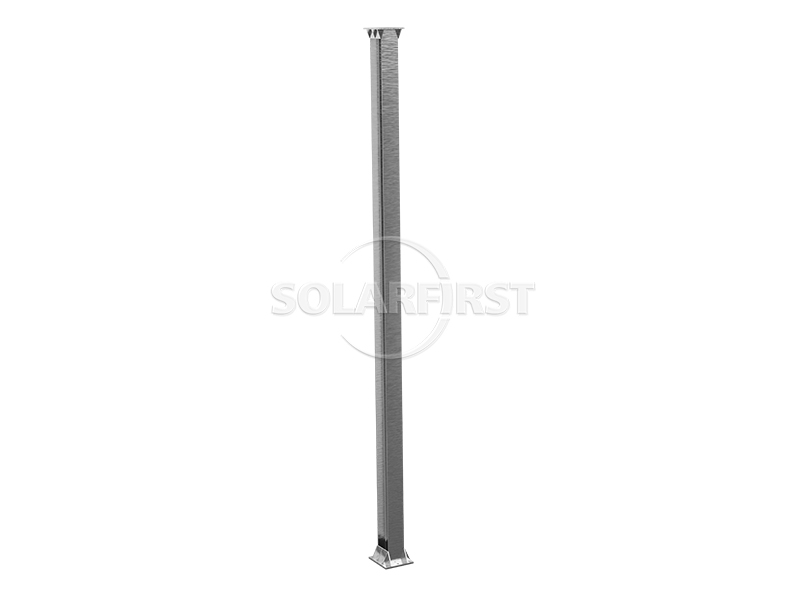

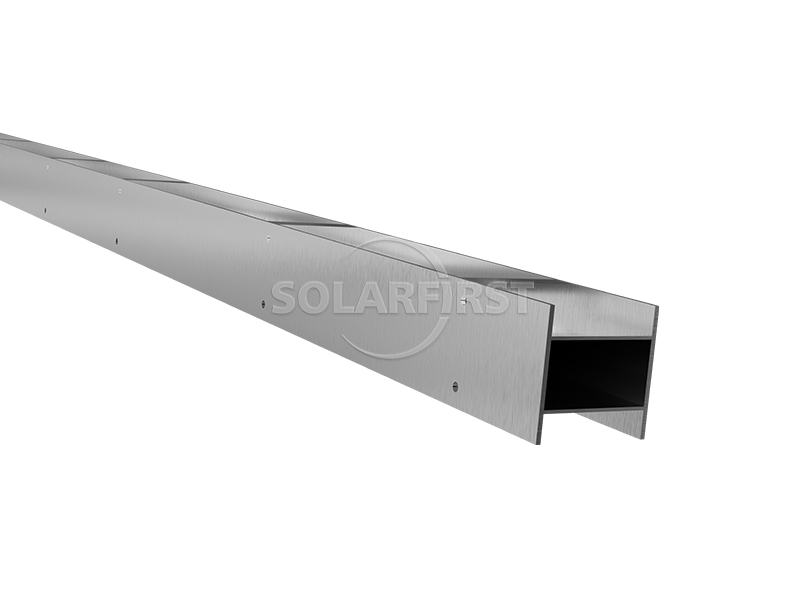

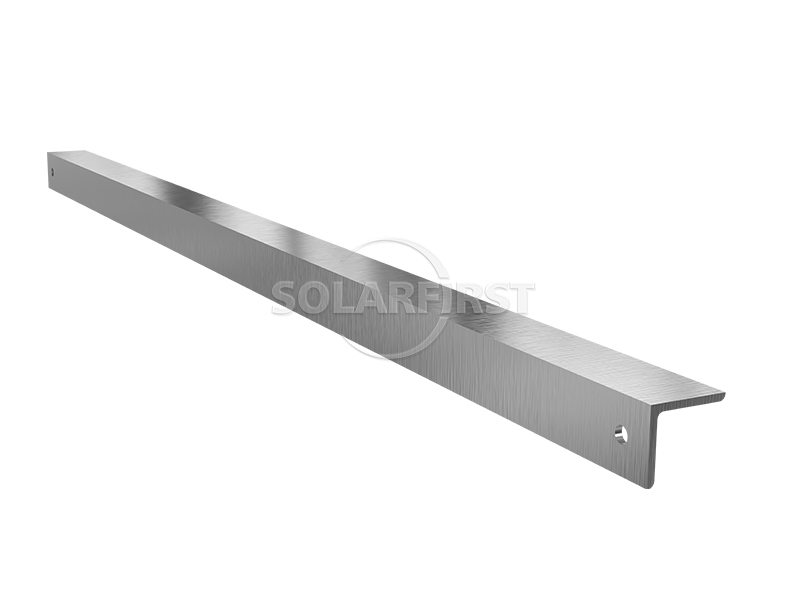

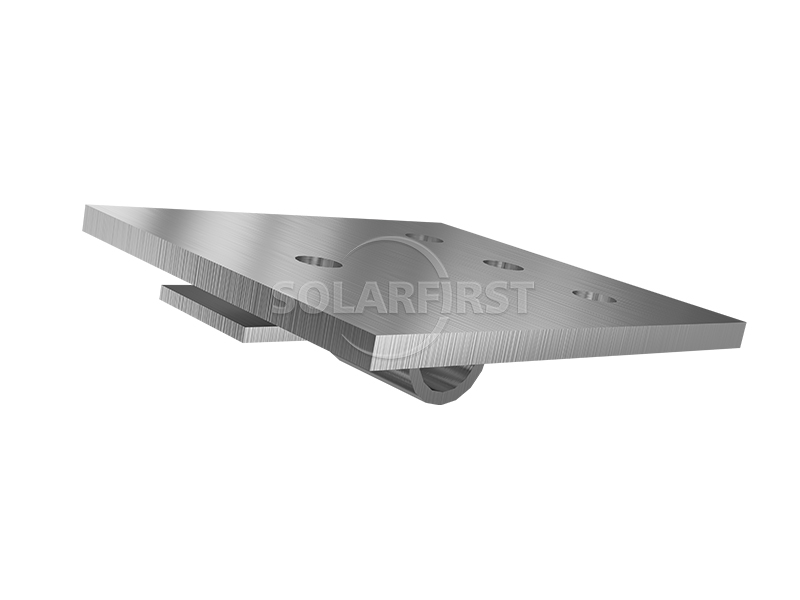

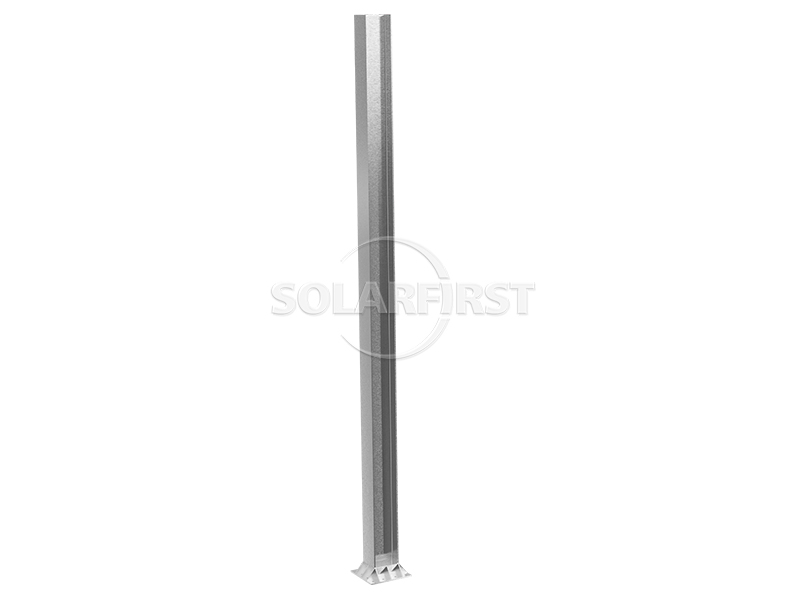

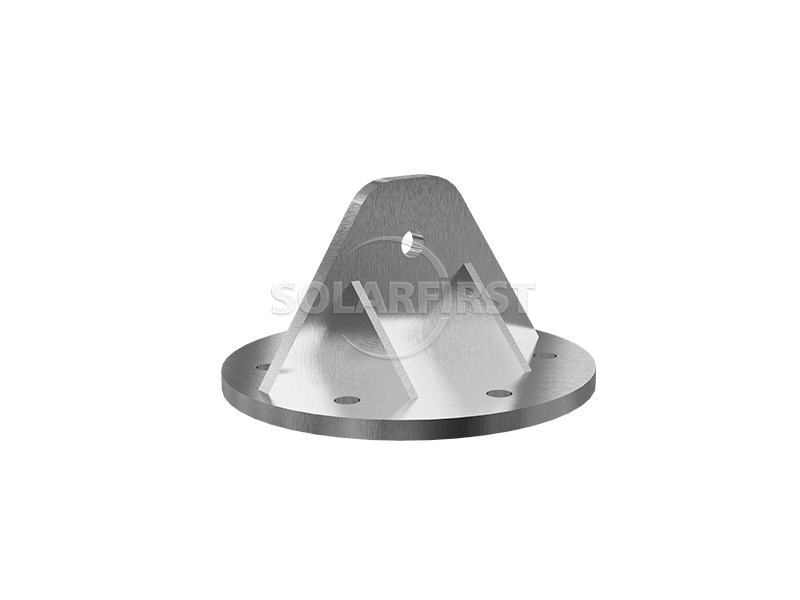

Componentes del producto
Ventaja
▶ Se requiere relativamente menos cimentación:
Para la misma capacidad, el número de cimientos puede reducirse aproximadamente en un 55 % en comparación con los soportes fijos convencionales (el número exacto depende de la disposición y el terreno).
▶ Gran envergadura y gran altura libre:
Proporciona un amplio espacio para la siembra agrícola, la acuicultura o el paso de equipos en la parte inferior.
▶ Gran adaptabilidad al terreno:
Adaptable a montañas, colinas, llanuras, desiertos y zonas costeras.
▶ Excelente resistencia al viento:
La estructura de celosía de cables de doble capa contribuye a mejorar la rigidez general; el sistema está equipado con tirantes estabilizadores norte-sur y cables resistentes al viento, lo que mejora aún más la estabilidad.
▶ Diversas opciones de protección contra la corrosión:
En función del nivel de corrosión ambiental, se pueden seleccionar cables galvanizados en caliente, de zinc-aluminio-magnesio y de acero con diferentes espesores de capa de zinc.
▶ Rentabilidad:
La inversión inicial puede ser mayor que la de los apoyos convencionales, pero considerando la estabilidad a largo plazo y la eficiencia en el uso de la tierra, puede ofrecer una mejor relación costo-beneficio..
Parámetros
| Tipo base | PHC/Pilotes de hormigón vertido in situ |
| Matriz de módulos | Paisaje/Retrato |
| Fijación del módulo | Pernos/Abrazaderas |
| Ángulo | ≤20° (personalizable) |
| Temperatura ambiente | -20°C-60°C |
| Material | Q235B/Q355B/Q420/etc. |

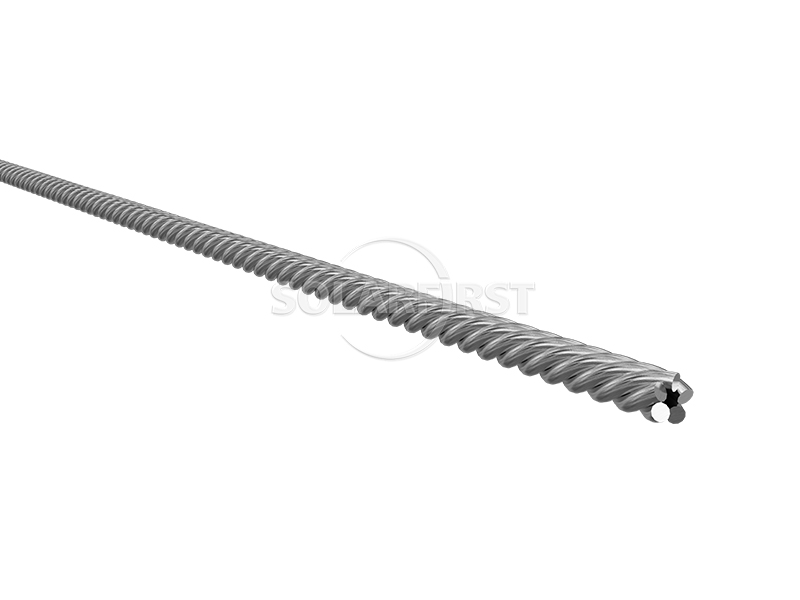

| Cable de acero | Cable de acero galvanizado pretensado de alta resistencia y baja relajación |

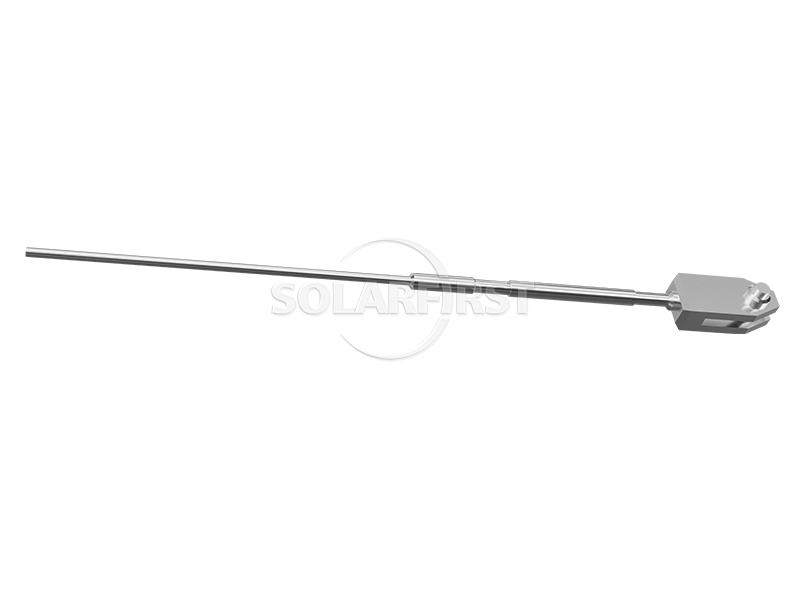

| Dispositivo de anclaje | Anclaje de presión/Anclaje de clip (con dispositivo de bloqueo) |
| Revestimiento | Sujetador galvanizado >45 μm; Estructura galvanizada >65 μm; Zinc aluminio magnesio, doble cara, peso >275 g/m; Peso de la capa de zinc por unidad de área del cable de acero: 190 g/m ~ 350 g/m. |
Escenarios aplicables

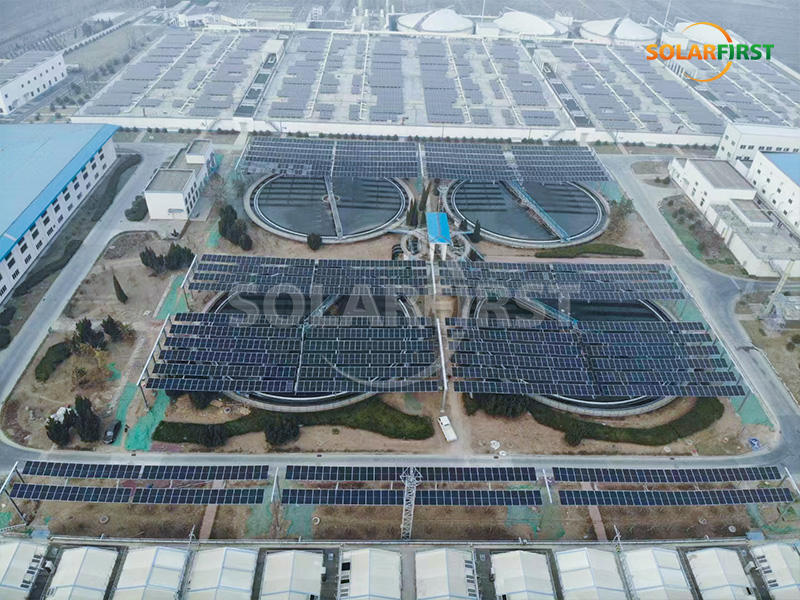

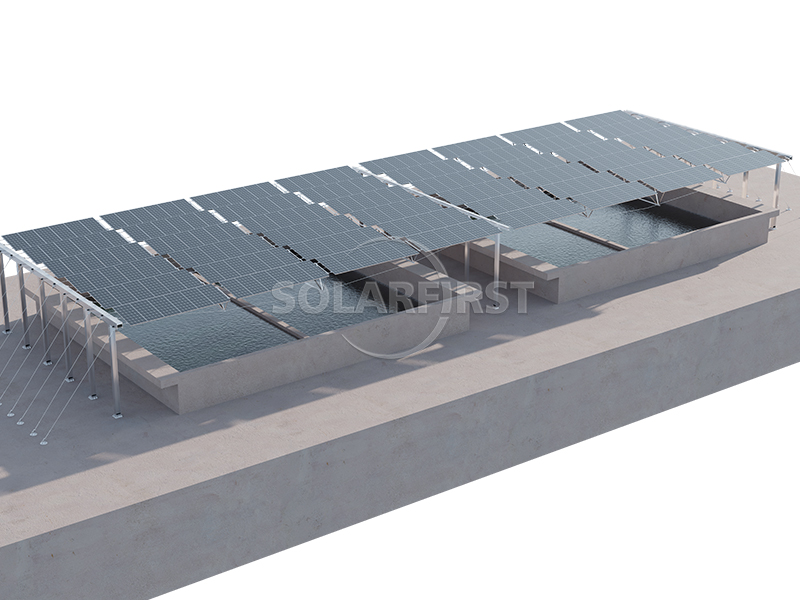

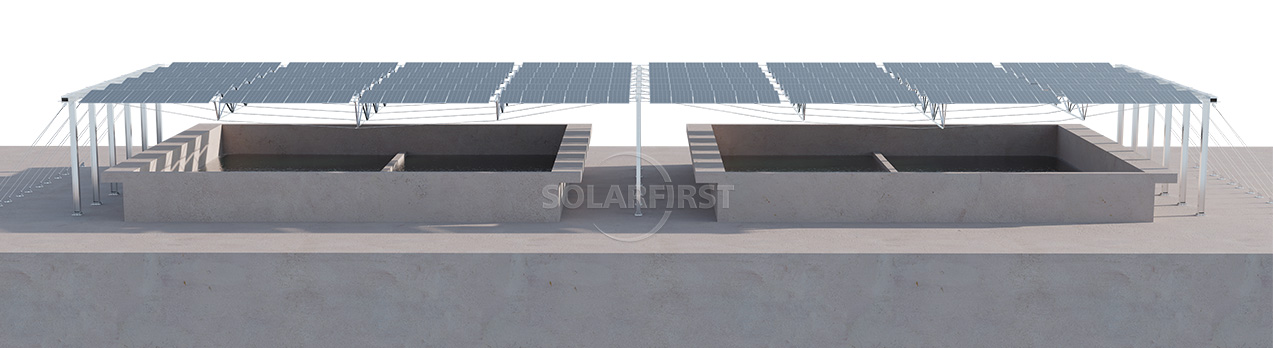

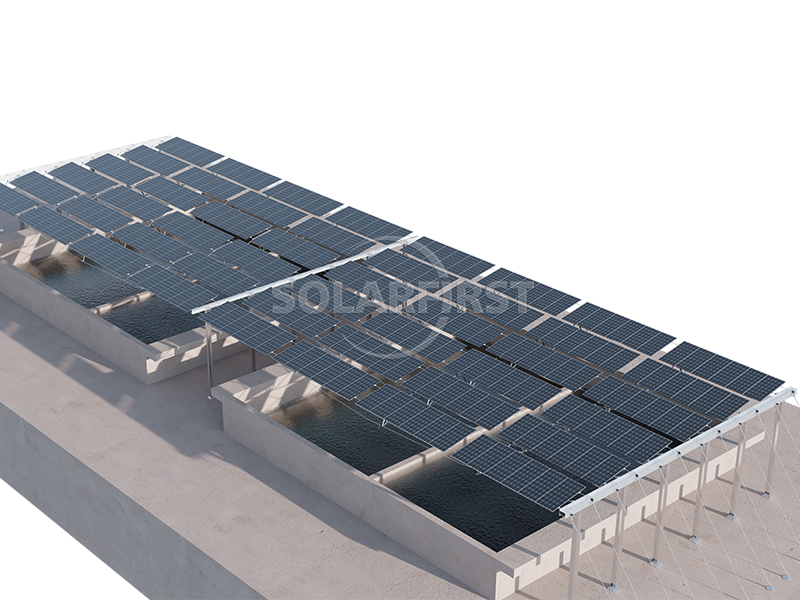

▪ Planta de tratamiento de aguas residuales (utiliza el espacio sobre el tanque de agua, minimizando las interrupciones en el funcionamiento y el mantenimiento).
▪ Híbrido agrícola-solar (gran altura libre y amplio envergadura, lo que facilita el acceso de la maquinaria y la iluminación natural)
▪ Sistema híbrido acuícola-solar (minimiza la superficie de agua ocupada, dejando espacio para la acuicultura)
▪ Zonas montañosas/de colinas (menos cimientos, lo que reduce la excavación)
▪ Llanuras/desiertos/zonas costeras (se pueden adaptar y seleccionar soluciones de protección contra la corrosión y resistencia al viento).
▪ Proyectos en entornos con fuertes vientos o con requisitos estrictos de deformación.
Notas importantes:
▶ Requisitos de alta precisión en la construcción:
El tensado y el anclaje deben realizarse de acuerdo con el valor de pretensado de diseño. Se recomienda que esta tarea la realice personal con experiencia en andamios flexibles.
▶ Inspección periódica de los elementos de fijación de los componentes:
Los pernos y las abrazaderas pueden aflojarse debido a las vibraciones del viento; esto debe incluirse en el plan de mantenimiento.
▶ La selección de la protección contra la corrosión debe adaptarse al entorno:
En zonas costeras con alta humedad y elevada bruma salina, se recomienda utilizar recubrimientos con mayor contenido de zinc o aleaciones de zinc-aluminio-magnesio.
▶ Considere la consistencia de la tensión de los componentes para grandes tramos:
Evaluar el impacto de la deformación de los cables en la estructura; añadir soportes intermedios o ajustar el sistema de tensado si fuera necesario.
▶ Personalización de ángulo limitada:
Los ángulos fijos suelen ser ≤20°; los ángulos que superan este valor requieren una evaluación aparte.
Recomendaciones de selección (capa simple frente a doble capa)
▪ Estructura flexible de una sola capa: Adecuada para proyectos con requisitos de luz reducidos y cargas de viento ligeras.
▪ Estructura flexible de doble capa: Más adecuada para proyectos con mayores requisitos de estabilidad, resistencia al viento y aprovechamiento del espacio subyacente.
▪ Antes de tomar una decisión, se debe realizar un estudio detallado del sitio, la verificación de los datos de las pruebas en el túnel de viento y un análisis completo de costo-beneficio del ciclo de vida.
Certificaciones y registros de seguridad
Los sistemas de suspensión pretensados de Solar First han superado las certificaciones de ensayos en túnel de viento de CPP y RWDI. Los resultados de las pruebas demuestran que, bajo condiciones de diseño específicas, pueden soportar cargas de viento equivalentes a velocidades relativamente altas (como las de un tifón de categoría 15). La resistencia real al viento debe determinarse de forma integral, teniendo en cuenta la presión del viento, el terreno y la calidad de la construcción del emplazamiento del proyecto.
La empresa cuenta con un equipo profesional de I+D y un laboratorio para optimizar continuamente el rendimiento estructural del producto.
Resumen
Los soportes fotovoltaicos (FV) flexibles de doble capa atirantados ofrecen una solución viable para reducir los requisitos de cimentación, al tiempo que permiten mayores luces y alturas libres. Su estructura de celosía de doble capa contribuye a la rigidez y resistencia al viento, así como al control de la deformación, pero también impone requisitos más específicos en cuanto a diseño, instalación, operación y mantenimiento. El producto es adecuado para diversos terrenos y presenta características estructurales particularmente distintivas en proyectos de uso mixto que involucran tierra o agua. Los usuarios deben realizar una evaluación integral considerando el terreno específico, la luz, la altura libre, los requisitos de resistencia a la corrosión y las capacidades de construcción, evitando la aplicación directa de sistemas de soporte convencionales.

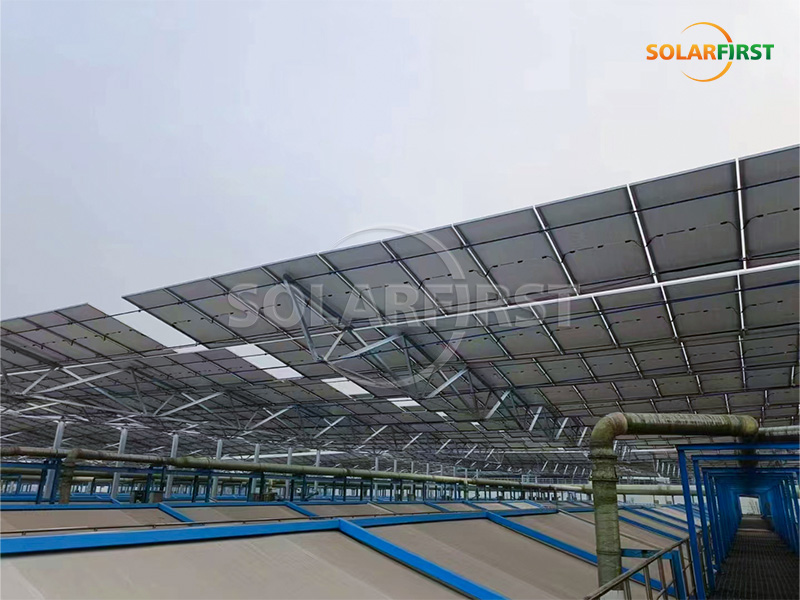

Referencia del proyecto Solar First
