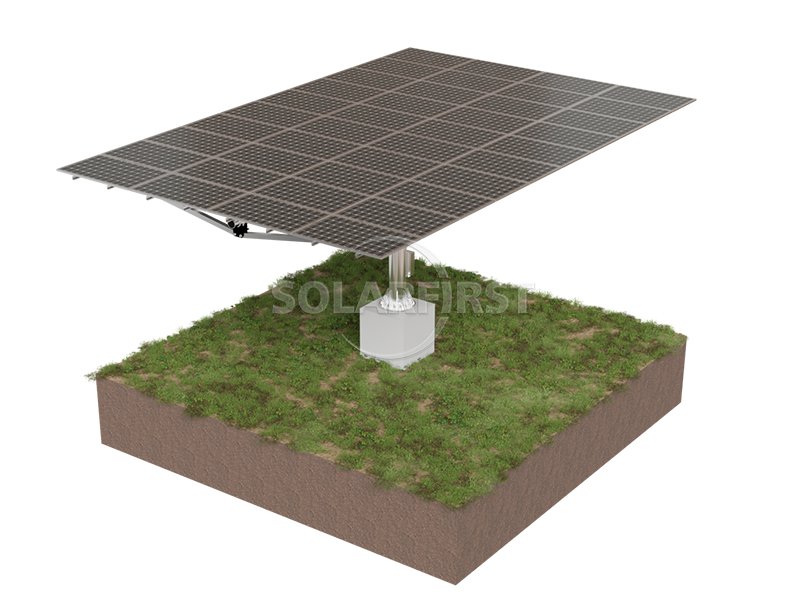

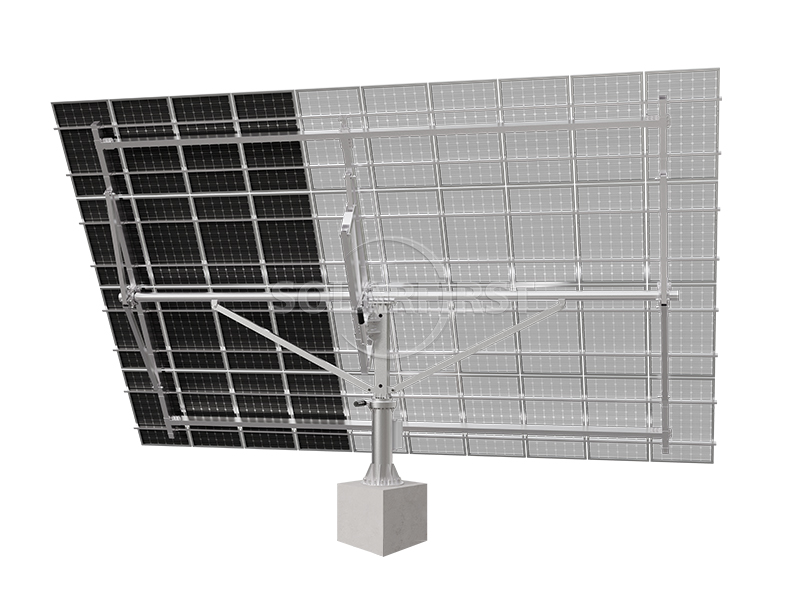

Este producto es un sistema de seguimiento de doble eje que permite alinear con mayor precisión los módulos fotovoltaicos con la posición del sol en el espacio mediante ajustes angulares tanto horizontales como verticales. En comparación con los soportes fijos o los sistemas de seguimiento de un solo eje, el diseño de doble eje permite alcanzar un mayor potencial de captación de energía solar en diferentes estaciones y momentos. El sistema adopta una configuración modular, con cada unidad de seguimiento accionada de forma independiente y equipada con capacidades de monitorización remota, lo que lo hace idóneo para centrales eléctricas terrestres con altos requisitos de optimización de la generación de energía.
Descripción del Producto

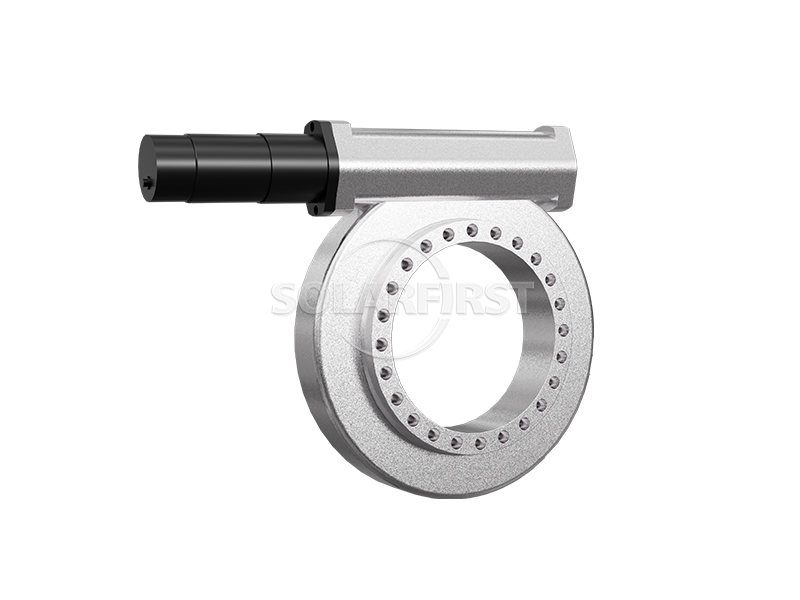

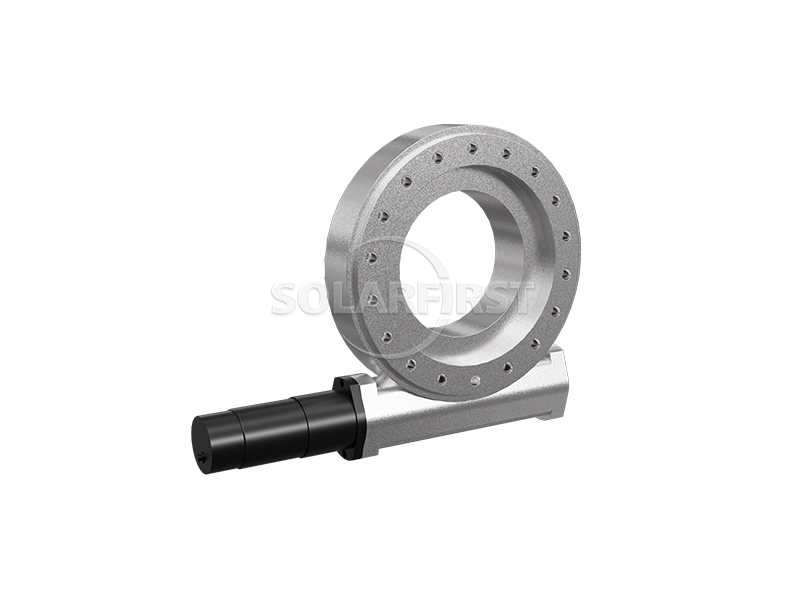

Este sistema de seguimiento de doble eje consta de columnas, un reductor rotatorio, una estructura espacial y un sistema de control. Cada unidad de seguimiento puede configurarse con un máximo de 40 componentes (el número de componentes puede personalizarse según el proyecto). El rango de seguimiento horizontal es de ±120° y el de inclinación de 0° a 60°, cubriendo así la mayor parte de las variaciones de acimut y altitud solar a lo largo del día.
El sistema de control utiliza un sistema de control de tiempo de bucle cerrado con asistencia de señal GPS. El controlador MCU ajusta automáticamente la acción del motor en función de la latitud y longitud de la ubicación, la hora en tiempo real y los datos de un anemómetro opcional. El sistema admite el seguimiento inverso, lo que reduce el impacto del sombreado entre paneles durante las primeras horas de la mañana y la tarde. Para la comunicación, se proporcionan interfaces inalámbricas o cableadas, lo que facilita la monitorización centralizada del ángulo de operación, el estado de fallos y otra información de cada unidad de soporte por parte de la plataforma de mantenimiento. El sistema incluye una función de reinicio automático para condiciones nocturnas y de viento fuerte, lo que ayuda a reducir la carga de viento y el desgaste mecánico durante largos periodos de inactividad.

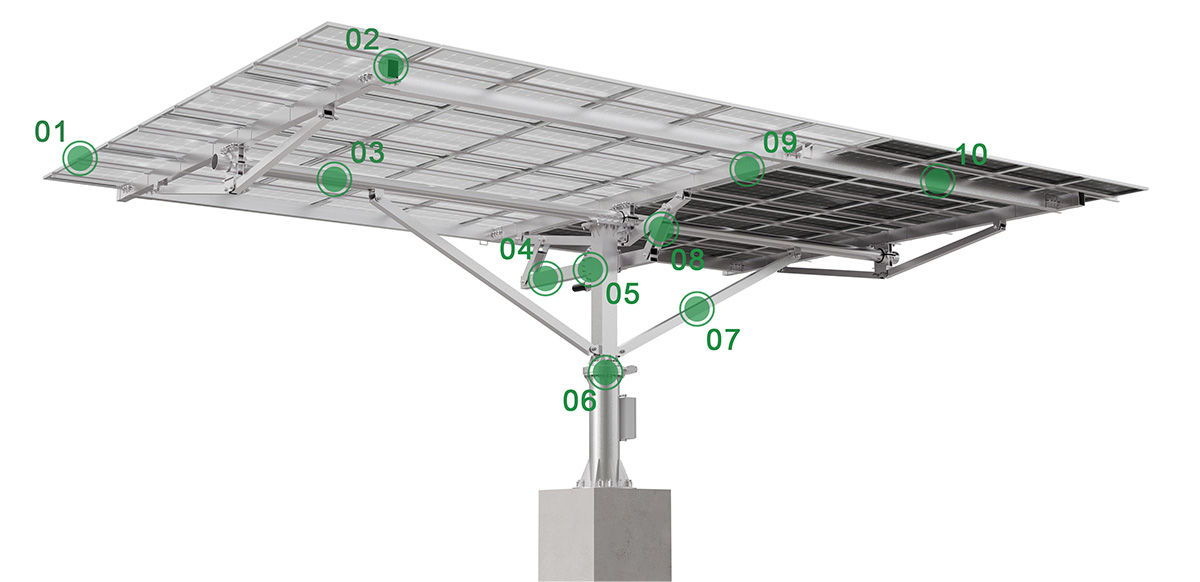

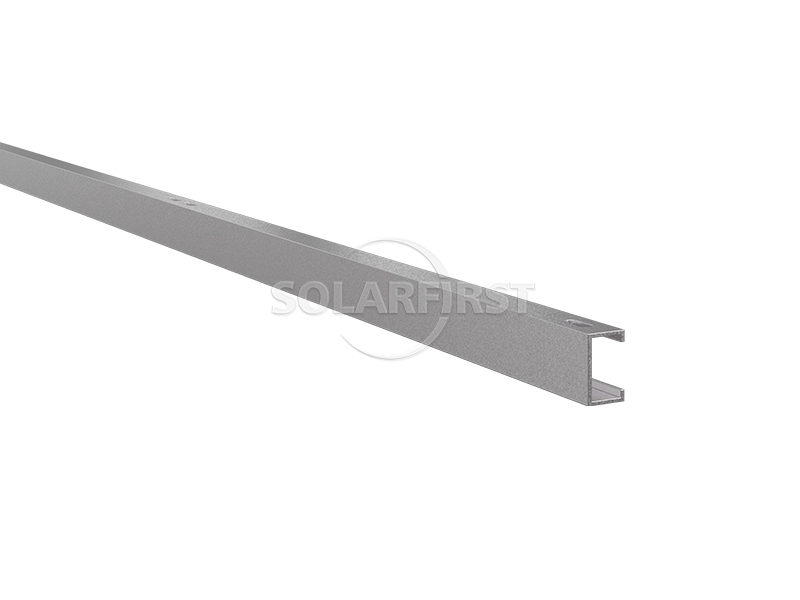

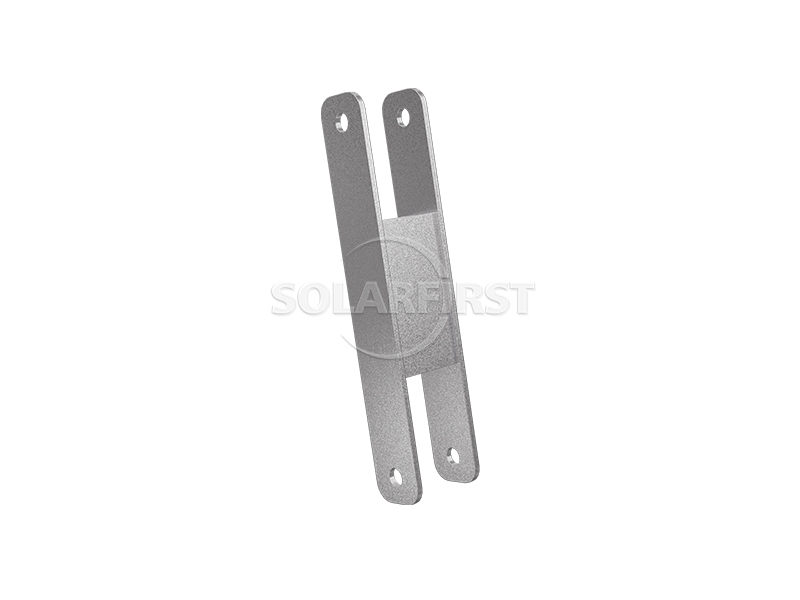

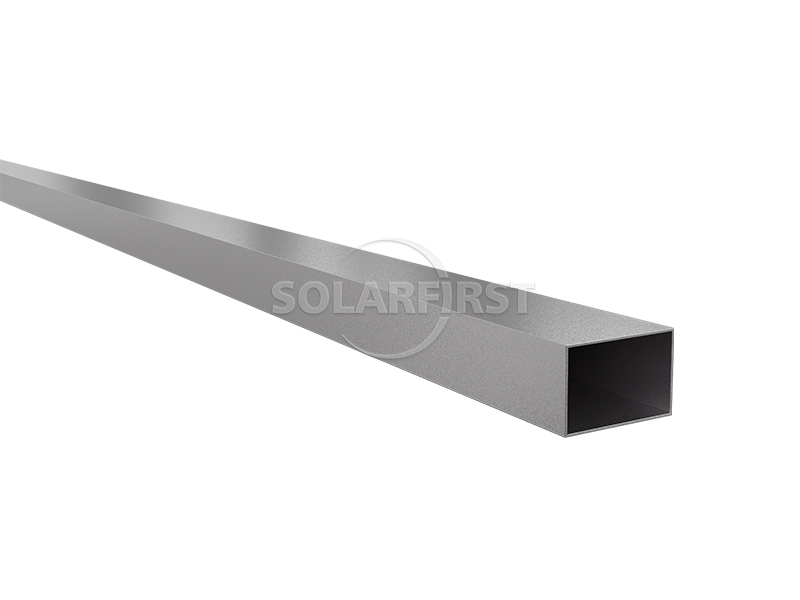

Componentes del producto
Ventaja
▶ Gran capacidad de adaptación:
El sistema se adapta a diferentes pendientes del terreno, utilizando cimientos independientes y conectores ajustables para acomodar las ondulaciones del sitio, lo que hace que no esté prácticamente limitado por el terreno (excepto en el caso de grandes barrancos o pendientes pronunciadas).
▶ Alta estabilidad:
Las columnas en espiga y la estructura reticular con soportes multipunto forman una distribución en cuadrícula que dispersa eficazmente las cargas externas como el viento y la nieve. Los materiales estructurales están fabricados con acero de construcción de uso común, y el revestimiento anticorrosión superficial proporciona una resistencia a la corrosión a largo plazo en condiciones atmosféricas normales.
▶ Buena accesibilidad:
Cada unidad de seguimiento está dispuesta de forma independiente, con suficiente espacio entre unidades adyacentes para minimizar la obstrucción mutua y facilitar el paso de vehículos de construcción, personal de inspección y equipos de mantenimiento.
▶ Seguro y fiable:
El sistema cuenta con un diseño de control independiente uno a uno. El estado de cada unidad de soporte (ángulo en tiempo real, códigos de error, corriente del motor, etc.) se puede visualizar de forma remota a través de la plataforma del sistema, lo que ayuda a detectar anomalías con antelación y a reducir las pérdidas de generación de energía a largo plazo debidas a fallos puntuales.
▶ Seguimiento inteligente:
El sistema realiza el seguimiento automáticamente mediante algoritmos de sincronización GPS y posición solar. Gracias al acceso a información meteorológica local en tiempo real (nubosidad, irradiancia), la estrategia de seguimiento se puede ajustar en días nublados para maximizar el uso de la radiación difusa. La función de seguimiento inverso permite optimizar aún más la disposición de los paneles durante las horas de la mañana y la tarde.

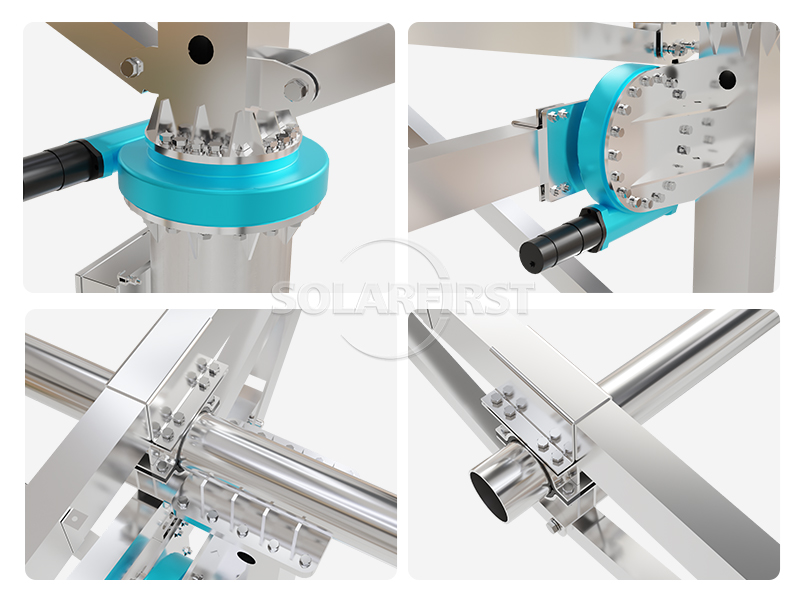

Estructura de seguimiento
| Tecnología de seguimiento | Rastreador de doble eje |
| Voltaje del sistema | 1000V/1500V |
| Rango de seguimiento | Acimut +120°, Elevación 0-60° |
| Velocidad del viento de trabajo | 18 m/s (Personalizable) |
| Velocidad máxima del viento | 35 m/s (Personalizable) |
| Módulos por rastreador | ≤40 módulos (personalizables) |
| Materiales principales | Acero galvanizado en caliente Q235B/Q355B, recubierto de Zn-Al-Mg |
| Espesor medio del recubrimiento | ≥65 μm |
| Sistema de transmisión | Mecanismo de giro |
| Tipo de base | Pilotes PHC/Pilotes de hormigón in situ/Pilotes de acero |
Sistema de control
| Sistema de control | MCU |
| Modo de seguimiento | Control de tiempo de bucle cerrado + GPS |
| Precisión del seguimiento | <2° |
| Comunicación | Inalámbrico (ZigBee, LoRa); Cableado (RS485) |
| Adquisición de polvo | Alimentación externa/Alimentación en cadena/Autoalimentada |
| Almacenamiento automático por la noche | Sí |
| Almacenamiento automático en caso de vientos fuertes | Sí |
| Retroceso optimizado | Sí |
| Grado de protección | IP65 |
| Temperatura de funcionamiento | -30°C~65°C |
| Anemómetro | Sí |
| Consumo de energía | 0,5 kWh por día |
Escenarios aplicables
▪ En regiones con altos índices de luz solar directa (como las zonas áridas y sin nubes de latitud media a baja), el potencial de ganancia del seguimiento de doble eje es relativamente más significativo.
▪ Centrales eléctricas terrestres con altos requisitos para aumentar la generación media anual de energía y costes de terreno controlables.
▪ Zonas con algunas ondulaciones pero sin cambios drásticos de elevación, que requieren cimientos independientes.
▪ Centrales eléctricas de tamaño mediano a grande que requieren operación y mantenimiento remotos y monitoreo centralizado, especialmente en escenarios sin personal o con personal mínimo.
▪ Proyectos con ciertos requisitos de accesibilidad, como aquellos que involucran agricultura o pesca complementarias (que requieren un aumento razonable en el espacio libre en la base de la estructura de soporte).
Notas importantes:
▶ Requisitos de ingeniería civil:
La ubicación del vertido, la elevación y la precisión de la parte empotrada de la cimentación independiente afectan directamente la trayectoria del movimiento y la vida útil estructural del mecanismo de seguimiento. Se deben realizar estudios del terreno y el diseño de la cimentación antes de la construcción.
▶ Riesgo de velocidad del viento:
La velocidad máxima de viento de funcionamiento es de 18 m/s. Si se supera esta velocidad, se activará inmediatamente el modo de reinicio por viento fuerte y se detendrá el seguimiento. En zonas con vientos fuertes frecuentes o tifones, se recomienda aumentar el nivel de resistencia al viento o añadir dispositivos de limitación física.
▶ Fiabilidad del suministro eléctrico:
Cada sistema consume aproximadamente 0,5 kWh al día. La función de seguimiento fallará durante los cortes de energía. En caso de cortes de energía ocasionales en la central eléctrica, se recomienda configurar una fuente de alimentación de respaldo de baja capacidad o priorizar el suministro eléctrico al circuito de control.
▶ Fiabilidad de las comunicaciones:
Las soluciones inalámbricas (ZigBee/LoRa) requieren tener en cuenta la obstrucción de la señal y el despliegue de repetidores en centrales eléctricas de gran escala; las soluciones cableadas RS485 tienen costes de cableado ligeramente superiores, pero ofrecen una mayor capacidad antiinterferencias y pueden seleccionarse en función de la escala del proyecto y el entorno.
▶ Factores que afectan la precisión del seguimiento:
Una precisión de <2° es un valor típico en condiciones de buena calibración, sin deriva del sensor y sin conexiones mecánicas sueltas. En el funcionamiento real, la precisión puede disminuir debido a factores como el asentamiento de la base, la vibración del viento y la histéresis del motor, lo que requiere una calibración periódica.
▶ Recomendaciones de mantenimiento:
Se recomienda comprobar el estado del aceite lubricante del reductor rotativo y el apriete de los sujetadores cada seis meses, así como limpiar el polvo de la superficie del sensor; realizar una calibración del punto cero del ángulo anualmente.
▶ Rendimiento absoluto no garantizado:
El sistema de seguimiento de doble eje no garantiza un rendimiento superior al de un sistema de soporte fijo en todas las condiciones climáticas (como días nublados continuos, tormentas de arena o nevadas). La ganancia real en la generación de energía se ve afectada por factores como la ubicación del proyecto, los patrones climáticos y la fiabilidad del sistema.
Resumen
Este producto es un sistema de soporte de seguimiento de doble eje. Mediante el movimiento de doble eje en la dirección horizontal (±120°) y la dirección de inclinación (0~60°), impulsa los módulos fotovoltaicos para seguir con mayor precisión la posición del sol. El sistema adopta un diseño de control independiente modular, combinado con una columna en espiga y una estructura de rejilla, adaptable a diversos terrenos y manteniendo una buena estabilidad general. Cada sistema está equipado con un controlador MCU, GPS y un anemómetro opcional, que admite seguimiento controlado por tiempo en bucle cerrado, seguimiento inverso y reinicio automático en caso de vientos fuertes o durante la noche. La monitorización remota del estado se realiza mediante comunicación cableada o inalámbrica. Los materiales estructurales son principalmente acero galvanizado en caliente o acero recubierto de magnesio-aluminio-zinc. La velocidad máxima de funcionamiento del viento es de 18 m/s, con un diseño de resistencia al viento de 35 m/s. El autoconsumo diario de una sola unidad es de aproximadamente 0,5 kWh. En general, resulta adecuado para centrales fotovoltaicas terrestres de gran y mediano tamaño con altos requerimientos de generación de energía y condiciones de emplazamiento relativamente complejas.
