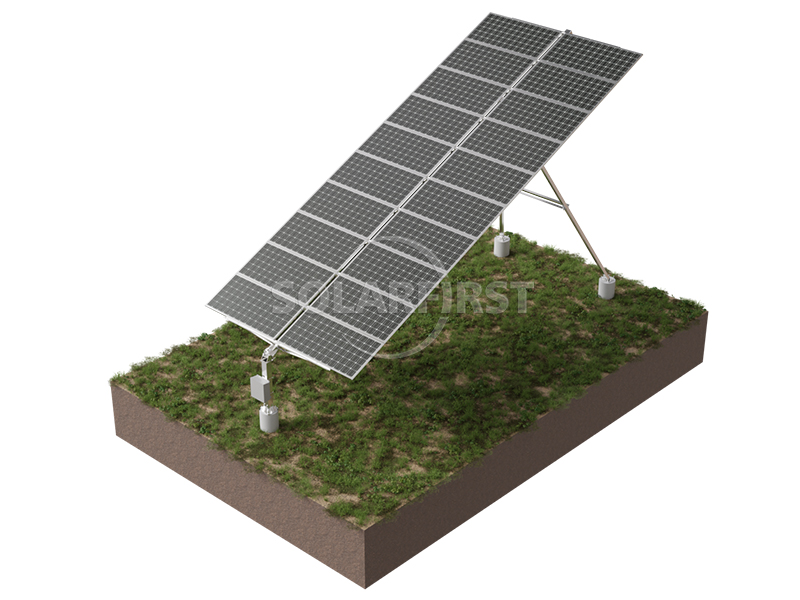

El sistema de seguimiento monoeje inclinado es una solución inteligente de soporte de seguimiento ideal para plantas de energía fotovoltaica. Este sistema utiliza un mecanismo de rotación monoeje que permite a los módulos fotovoltaicos seguir los cambios en el ángulo azimutal del sol alrededor de un eje inclinado, mejorando así la eficiencia de captación de energía solar en diferentes momentos. El sistema está optimizado para terrenos complejos y puede implementarse en sitios irregulares como montañas y pendientes, ofreciendo a los proyectos fotovoltaicos una opción que equilibra el aumento de la generación de energía con la adaptabilidad de ingeniería.
Descripción del Producto
El sistema emplea una estructura mecánica inclinada de un solo eje, con el eje giratorio formando un ángulo determinado con respecto al suelo (ajustable de 5° a 25°). El conjunto de componentes gira sobre su eje para seguir el ángulo azimutal del sol. Estructuralmente, utiliza un marco espacial reticular que combina soportes en forma de A y multipunto para distribuir la carga y mejorar la rigidez general. Cada fila de soportes de seguimiento cuenta con un diseño de seguimiento independiente, lo que garantiza la ausencia de obstrucciones y facilita la construcción y el mantenimiento posterior. El sistema de control utiliza un reloj en tiempo real, posicionamiento GPS y datos de anemómetro opcionales, combinados con un algoritmo de control de bucle cerrado, para accionar el reductor rotatorio y ajustar el ángulo de soporte. El sistema también puede integrar información meteorológica, activando automáticamente el seguimiento inverso en condiciones de contraluz para reducir el sombreado entre los conjuntos.

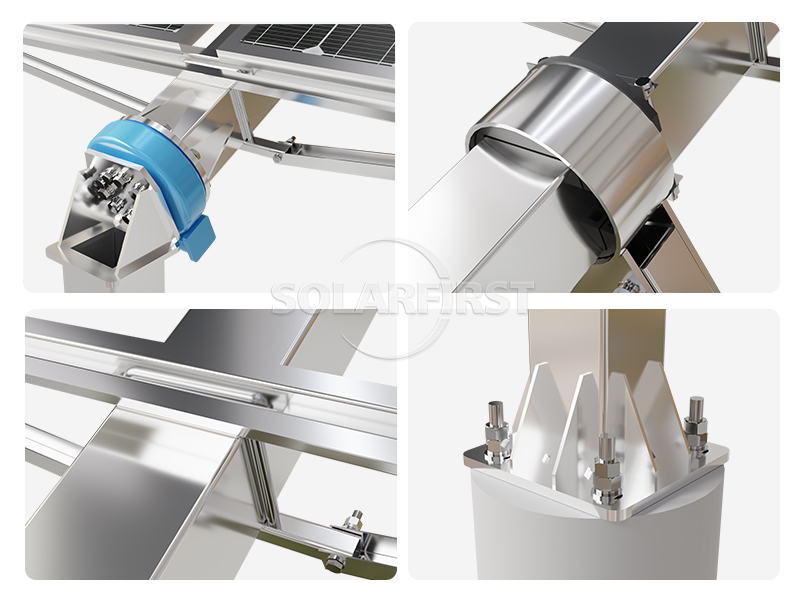

Componentes del producto
Ventaja
▶ Adaptabilidad al terreno:
El diseño estructural se adapta a terrenos diversos, como ondulaciones y pendientes, con requisitos relativamente bajos en cuanto a la planitud del terreno.
▶ Rendimiento de estabilidad:
La estructura en espiga y el sistema de soporte de rejilla multipunto contribuyen a mejorar la rigidez general del sistema ante las cargas de viento.
▶ Comodidad en la construcción y el mantenimiento:
El diseño independiente de las vías garantiza un espacio sin obstáculos entre las filas de soportes, lo que facilita el acceso sin problemas para los equipos de mantenimiento y construcción.
▶ Fiabilidad operativa:
Cada sensor se controla de forma independiente, lo que permite al sistema supervisar su estado operativo en tiempo real, facilitando la detección y el mantenimiento oportunos de anomalías y reduciendo las posibles pérdidas en la generación de energía.
▶ Estrategia de seguimiento inteligente:
El sistema puede ajustar de forma inteligente el ángulo de seguimiento o activar un modo de protección en función de las condiciones meteorológicas locales en tiempo real (como lluvia o vientos fuertes), y reducir los efectos de sombra mediante el seguimiento inverso en condiciones de contraluz, lo que contribuye a una mayor generación de energía.
Estructura de seguimiento
| Tecnología de seguimiento | Rastreador de un solo eje inclinado |
| Voltaje del sistema | 1000V/1500V |
| Rango de seguimiento | ±45° |
| Ángulo de inclinación | Acimut 5°-25° |
| Velocidad del viento de trabajo | 18 m/s (Personalizable) |
| Velocidad máxima del viento | 40 m/s (Personalizable) |
| Módulos por rastreador | ≤20 módulos (personalizables) |
| Materiales principales | Acero galvanizado en caliente Q235B/Q355B, recubierto de Zn-Al-Mg |
| Espesor medio del recubrimiento | ≥65 μm |
| Sistema de transmisión | Mecanismo de giro |
| Tipo de base | Pilotes PHC/Pilotes de hormigón in situ/Pilotes de acero |
Sistema de control
| Sistema de control | MCU |
| Modo de seguimiento | Control de tiempo de bucle cerrado + GPS |
| Precisión del seguimiento | <2° |
| Comunicación | Inalámbrico (ZigBee, LoRa); Cableado (RS485) |
| Adquisición de polvo | Alimentación externa/Alimentación en cadena/Autoalimentada |
| Almacenamiento automático por la noche | Sí |
| Almacenamiento automático en caso de vientos fuertes | Sí |
| Retroceso optimizado | Sí |
| Grado de protección | IP65 |
| Temperatura de funcionamiento | -30°C~65°C |
| Anemómetro | Sí |
| Consumo de energía | 0,3 kWh por día |
Escenarios aplicables
▪ Centrales de energía fotovoltaica en terrenos irregulares como montañas, colinas y barrancos.
▪ Proyectos que implican hibridación agrícola-solar e hibridación forestal-solar que requieren coordinación entre el espaciamiento de los marcos de soporte y la exposición a la luz solar.
▪ Emplazamientos con altos requisitos de aprovechamiento del suelo y necesidad de minimizar el impacto del sombreado entre los marcos de soporte.
▪ Centrales eléctricas terrestres de gran escala donde el tiempo de construcción y la facilidad de operación y mantenimiento son consideraciones importantes.
▪ Zonas con condiciones climáticas que incluyen vientos fuertes o que requieren gestión de la retroiluminación.
Notas importantes:
▪ Antes de la instalación, se debe realizar un estudio detallado del terreno para confirmar la compatibilidad del tipo de cimentación y el ángulo de inclinación del soporte.
▪ El sistema funciona a una velocidad del viento de 18 m/s; si se supera este límite, se activará el modo de protección. El límite de resistencia al viento es de 35 m/s; se prohíbe la exposición prolongada a velocidades del viento superiores a la de diseño.
▪ El sistema consume aproximadamente 0,3 kW·h/día. Para zonas aisladas o con poca luz, es necesario evaluar la viabilidad del sistema de suministro eléctrico (alimentación por cadena o autoalimentación).
▪ Inspeccione periódicamente el reductor rotativo y el módulo de comunicación para evitar fallos de seguimiento debido a una lubricación insuficiente o a interrupciones de la señal.
▪ Después de fuertes vientos, tormentas de arena o nieve, se recomienda realizar comprobaciones de funcionamiento de la función de reinicio del soporte y de los sensores.
▪ La construcción de los cimientos debe cumplir con los requisitos de capacidad portante de diseño para evitar asentamientos desiguales que podrían provocar la inclinación de la estructura..
Resumen
Este sistema de seguimiento oblicuo de un solo eje ofrece una solución para plantas fotovoltaicas que equilibra la adaptabilidad al terreno con la ganancia de seguimiento. Su diseño de seguimiento independiente y su estructura de cuadrícula ayudan a reducir la dificultad de construcción en emplazamientos complejos, mientras que la gestión inteligente del ángulo se logra mediante control de tiempo en bucle cerrado, GPS e información meteorológica opcional. Los parámetros del sistema ofrecen un alto grado de flexibilidad de personalización, permitiendo ajustes en función de la velocidad del viento del proyecto, el número de módulos y el tipo de cimentación. Para proyectos fotovoltaicos que buscan mejorar la eficiencia de la generación de energía y abordar terrenos irregulares, este producto constituye una opción técnica evaluable.

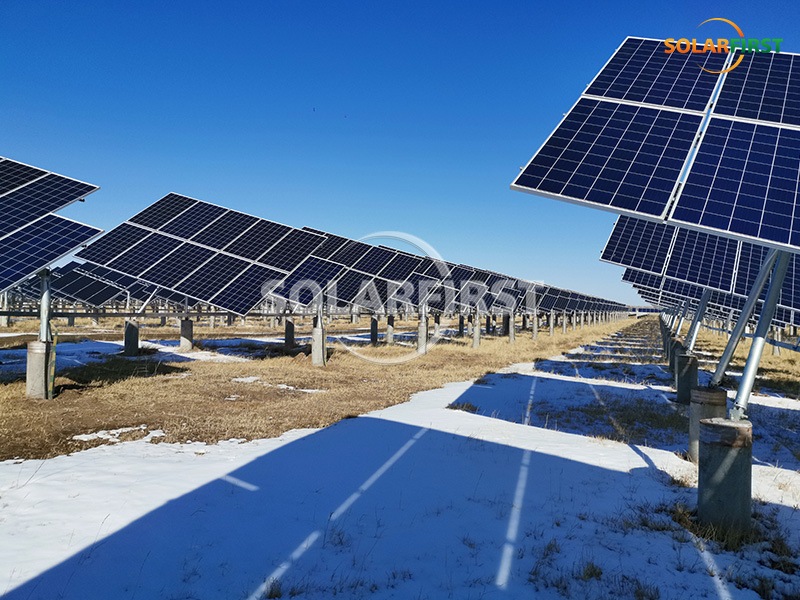

Referencia del proyecto Solar First
