El sistema fotovoltaico flotante de la serie TGW02 está diseñado principalmente para aplicaciones de centrales fotovoltaicas flotantes, utilizando una estructura flotante modular para soportar los módulos fotovoltaicos. El diseño del sistema equilibra la eficiencia de instalación con la adaptabilidad a diferentes entornos acuáticos, lo que lo hace adecuado para lagos, embalses, minas y algunas zonas costeras. Su conexión flexible ayuda a mitigar el impacto de las fluctuaciones de la superficie del agua sobre la estructura, proporcionando una solución flotante viable para proyectos fotovoltaicos de diversos tamaños.
Descripción del Producto
El sistema fotovoltaico flotante de la serie TGW02 utiliza un flotador principal situado debajo de cada módulo como unidad básica, lo que resulta en una distribución de flotabilidad relativamente uniforme. El canal de acceso para mantenimiento tiene al menos 425 mm de ancho, lo que proporciona un amplio espacio para caminar durante las inspecciones diarias. Los canales se conectan mediante pernos de plástico, lo que confiere al conjunto cierta flexibilidad para adaptarse a los cambios del nivel del agua y al oleaje. Para el cableado eléctrico, los canales pueden disponerse de forma flexible en direcciones norte-sur o este-oeste para adaptarse a diferentes configuraciones de la central eléctrica. El sistema de anclaje admite diversos métodos, incluyendo anclajes de pilotes en tierra, anclajes de bloques de hormigón y anclajes de pilotes subacuáticos, lo que permite seleccionar el más adecuado según las condiciones geológicas específicas de la zona.

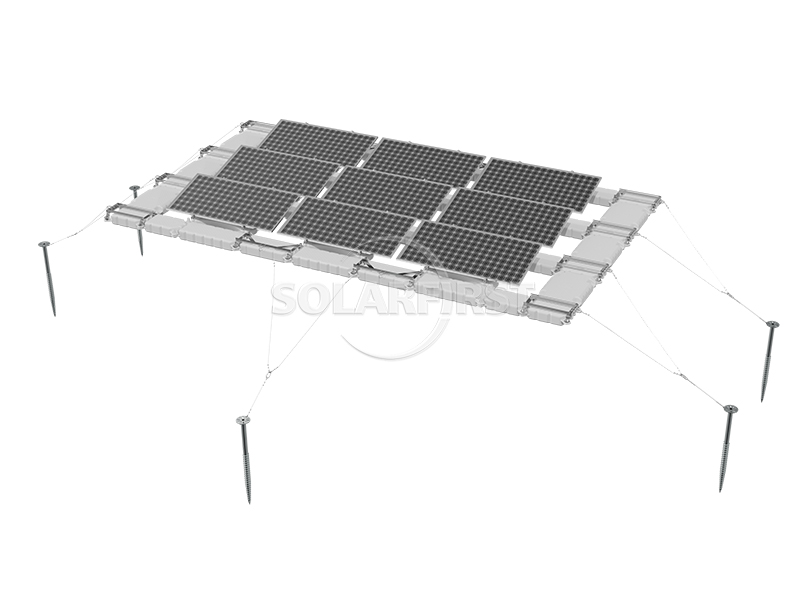

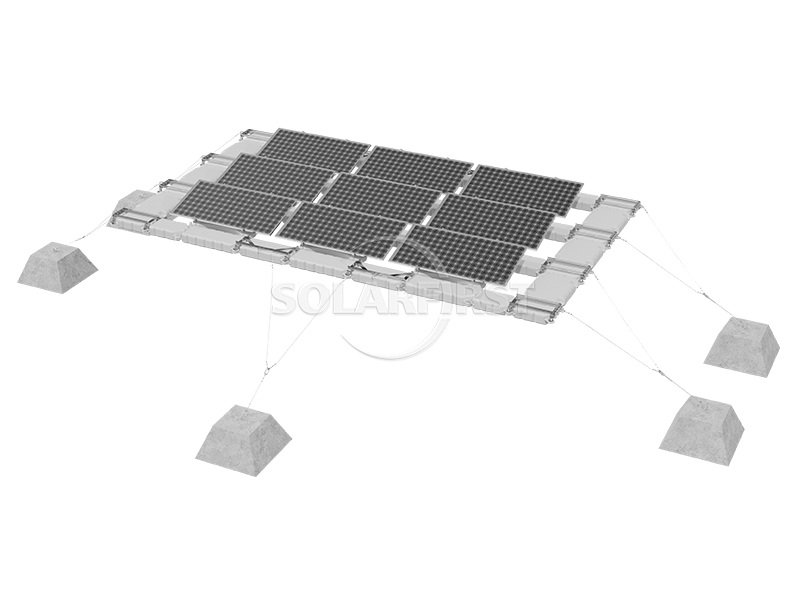

Sistema de anclaje

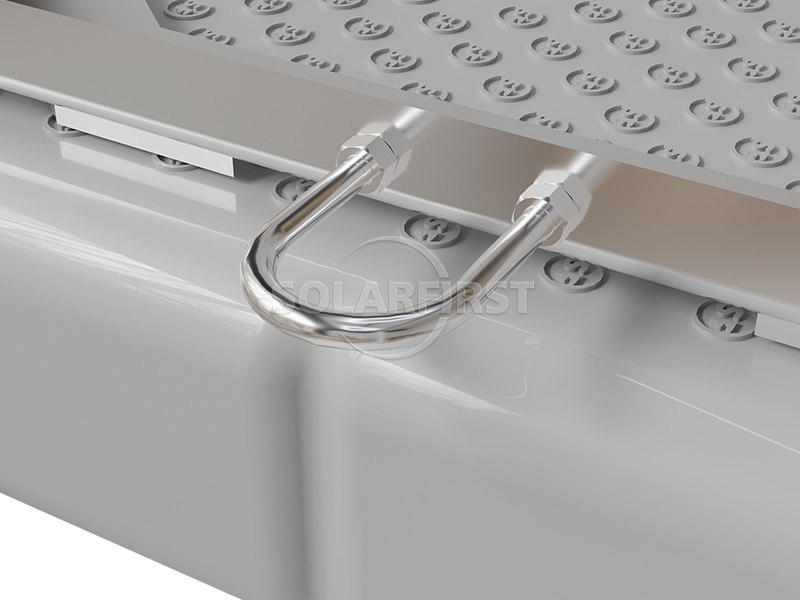

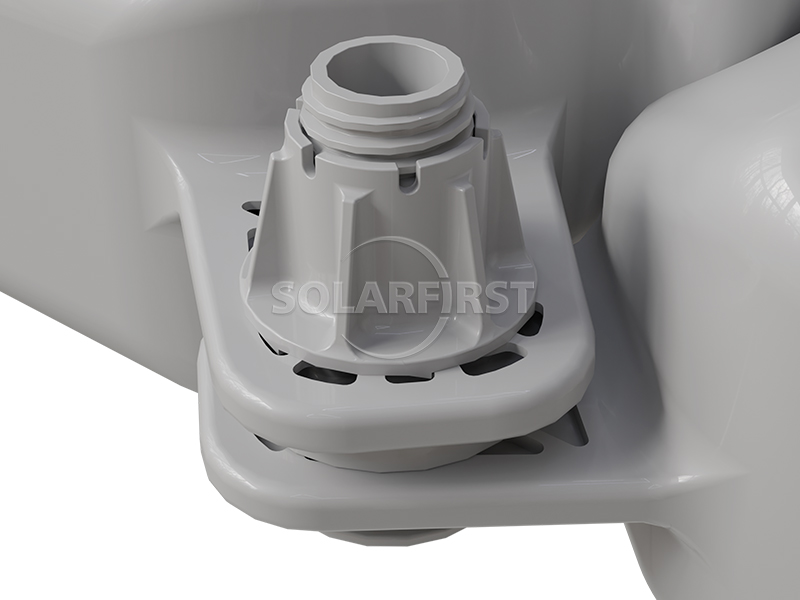

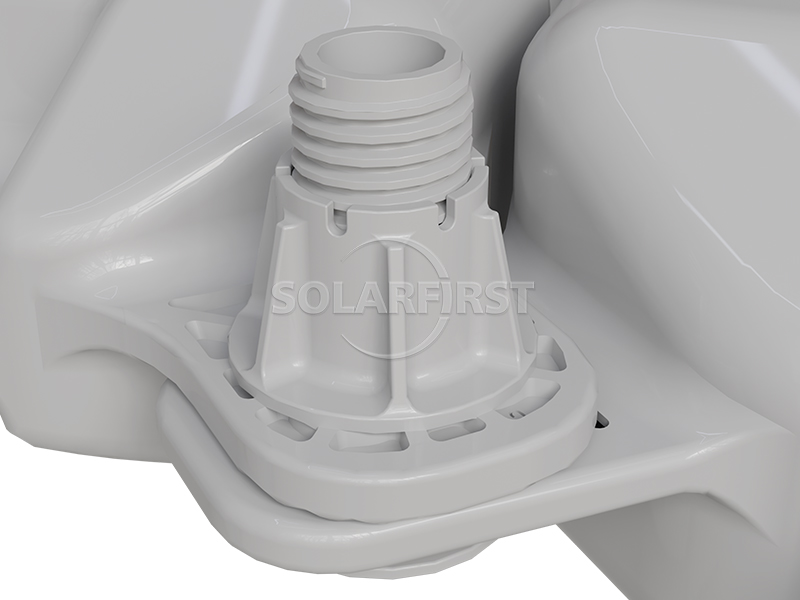

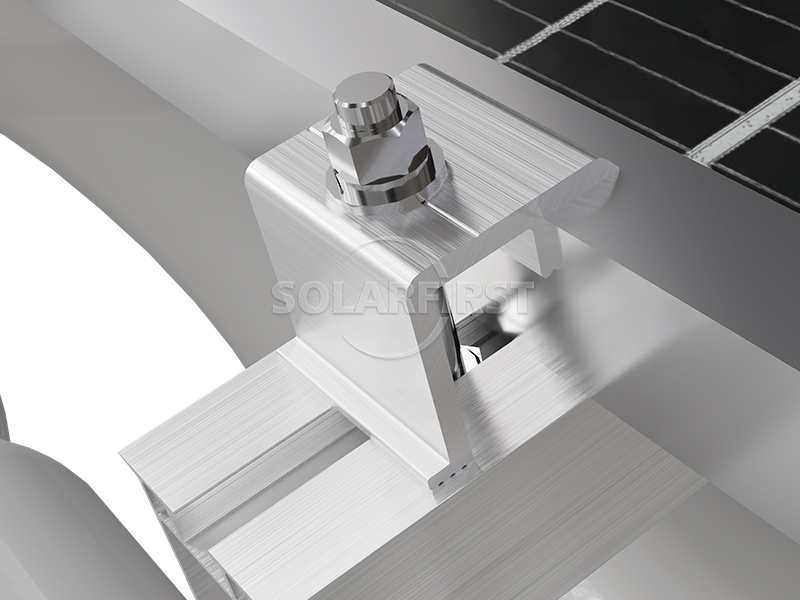

Componentes del producto
Ventaja
▪ Eficiencia de instalación: Un menor número de componentes estructurales de soporte delanteros y traseros, así como un menor número de pernos de fijación, dan como resultado un proceso de construcción relativamente más sencillo.
▪ Diseño flexible: El espaciado ajustable de los componentes permite adaptarse a los requisitos angulares en diferentes latitudes; la disposición puede seguir el terreno natural, lo que facilita una mayor densidad de instalación.
▪ Desplazamiento seguro: Un ancho de acceso para mantenimiento de ≥ 425 mm proporciona protección básica para el paso de personal.
▪ Adaptabilidad de flotación: La estructura flexible con conexiones de pernos de plástico puede deformarse hasta cierto punto con las fluctuaciones de la superficie del agua, reduciendo el riesgo de daños rígidos.
▪ Fuerza del cuerpo flotante: Las pruebas realizadas por SGS no mostraron daños ni deformaciones significativas en la estructura general bajo condiciones de viento de 42 m/s, cumpliendo así con los requisitos habituales de carga de viento.
▪ Cableado conveniente: El trazado del cableado puede seleccionarse de forma flexible (norte-sur o este-oeste) para adaptarse a diferentes diseños.
▪ Múltiples opciones de anclaje: Se ofrecen tres métodos de anclaje para diferentes condiciones geológicas del agua, lo que facilita la adaptación del proyecto.
Parámetros
| Instalación | Superficie del agua |
| Métodos de anclaje | Anclajes de pilotes terrestres/anclajes de pilotes submarinos/anclajes de bloques de hormigón |
| Altura de las olas de Sueface | ≤0,5 m |
| Caudal superficial | ≤0,5 m/s |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 0,5 kN/m² |
| Ángulo de inclinación | 5°, 10°, 15° |
| Estándares | GB50009-2012, EN1990: 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955: 2017 |
| Material | HDPE, aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Lagos y embalses interiores
▪ Estanques de acuicultura (complementarios para la piscicultura y la energía solar)
▪ Pozos mineros en zonas de hundimiento del terreno debido a la minería del carbón.
▪ Lagunas de oxidación en plantas de tratamiento de aguas residuales
▪ Tierras salino-alcalinas o zonas de aguas salino-alcalinas
▪ Zonas costeras (es necesario evaluar las condiciones de corrosión)
Notas importantes:
▪ El método de anclaje debe ser diseñado y seleccionado por profesionales en función de la profundidad del agua, el sedimento del fondo y las condiciones específicas de velocidad de la corriente.
▪ Para su uso en entornos costeros o con alta concentración de niebla salina, se recomienda evaluar adicionalmente las medidas de protección contra la corrosión de los conectores y pernos metálicos.
▪ El aflojamiento de las conexiones de pernos de plástico debido a la acción prolongada de las olas debe incluirse en los elementos de inspección regulares.
▪ Cuando la superficie del flotador esté resbaladiza, deberán adoptarse igualmente las medidas antideslizantes necesarias.
▪ La configuración final del espaciado y los ángulos de los componentes debe verificarse en función de la irradiancia real y las condiciones de latitud del lugar del proyecto.
Resumen
Este sistema flotante utiliza un flotador principal con conexiones flexibles como estructura central, ofreciendo diversas opciones de ángulo, disposición y anclaje, a la vez que garantiza la flotabilidad básica y el ancho de paso para el personal. Su instalación es relativamente sencilla y se adapta a terrenos acuáticos complejos. Su capacidad de carga de viento, verificada por terceros, lo convierte en una opción viable en zonas con vientos moderados. En definitiva, el sistema es adecuado para diversos entornos acuáticos no extremos y constituye una solución técnica fiable para proyectos fotovoltaicos flotantes.

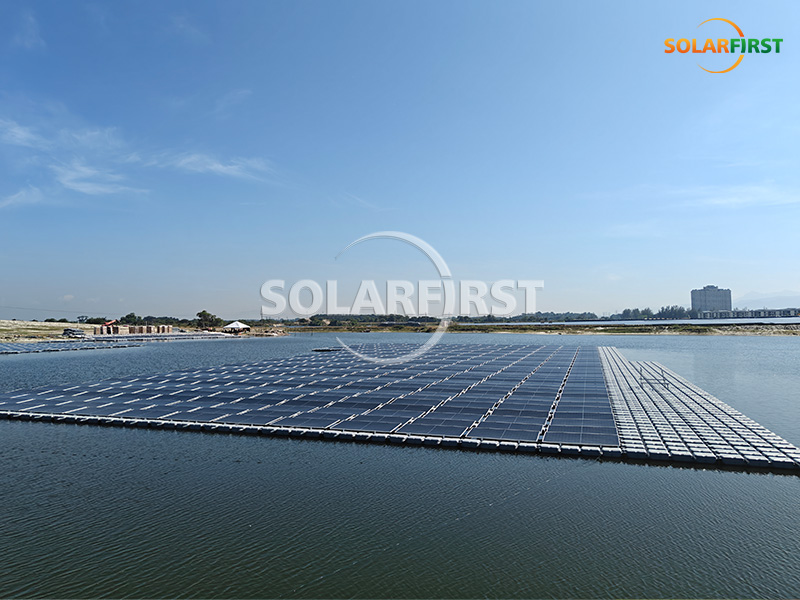

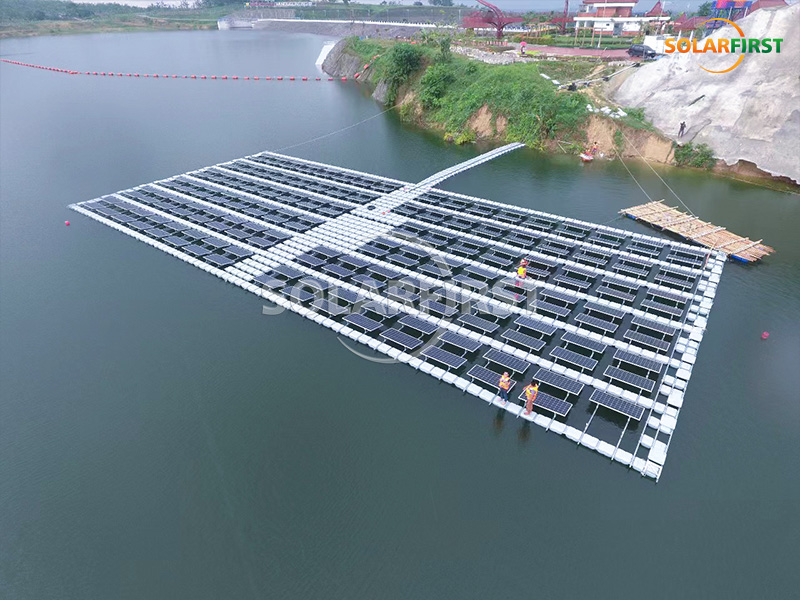

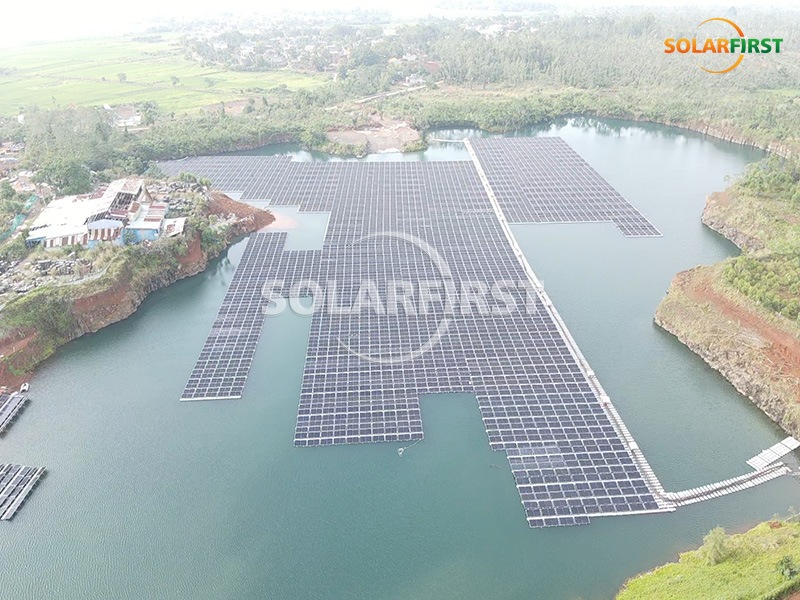

Referencia del proyecto Solar First
