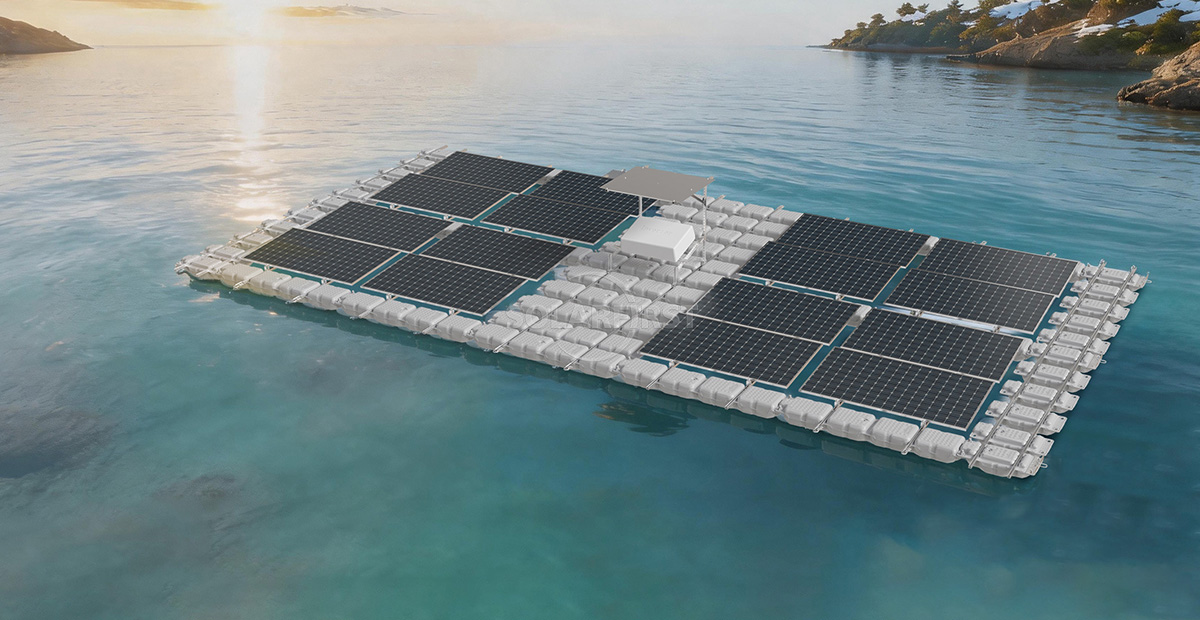

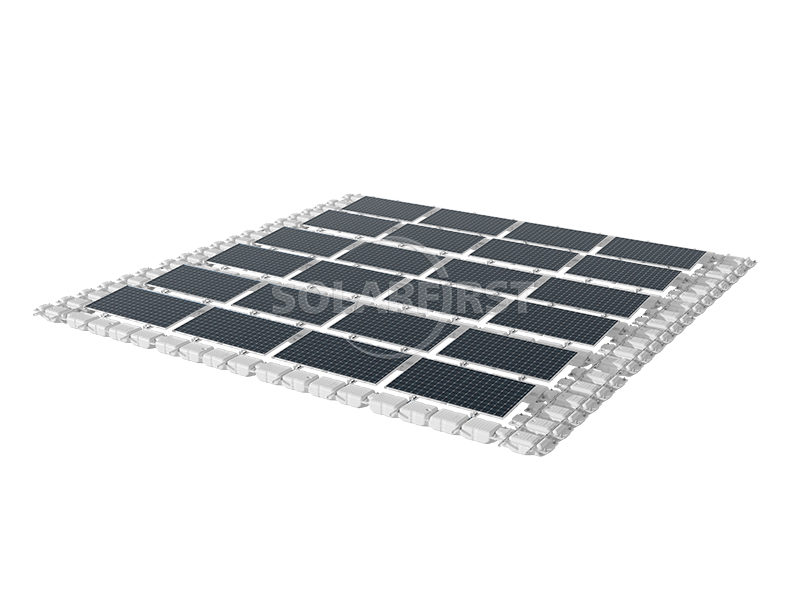

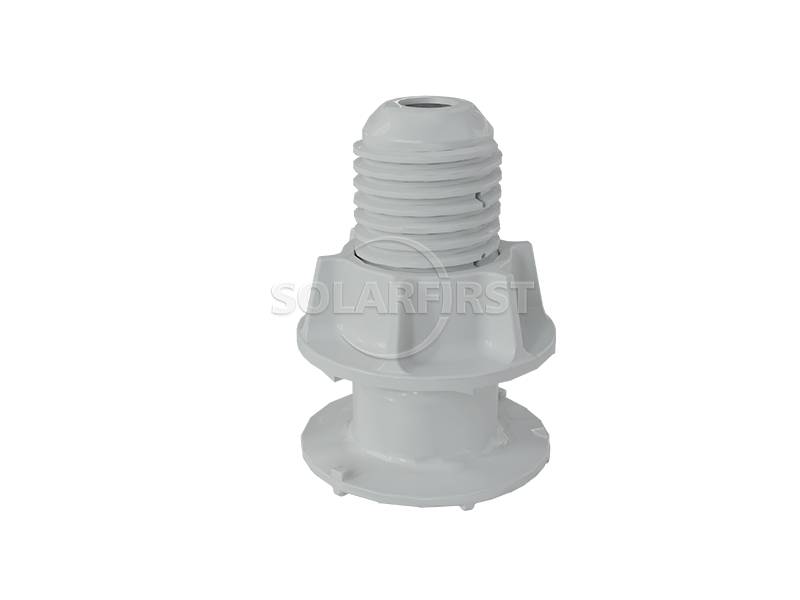

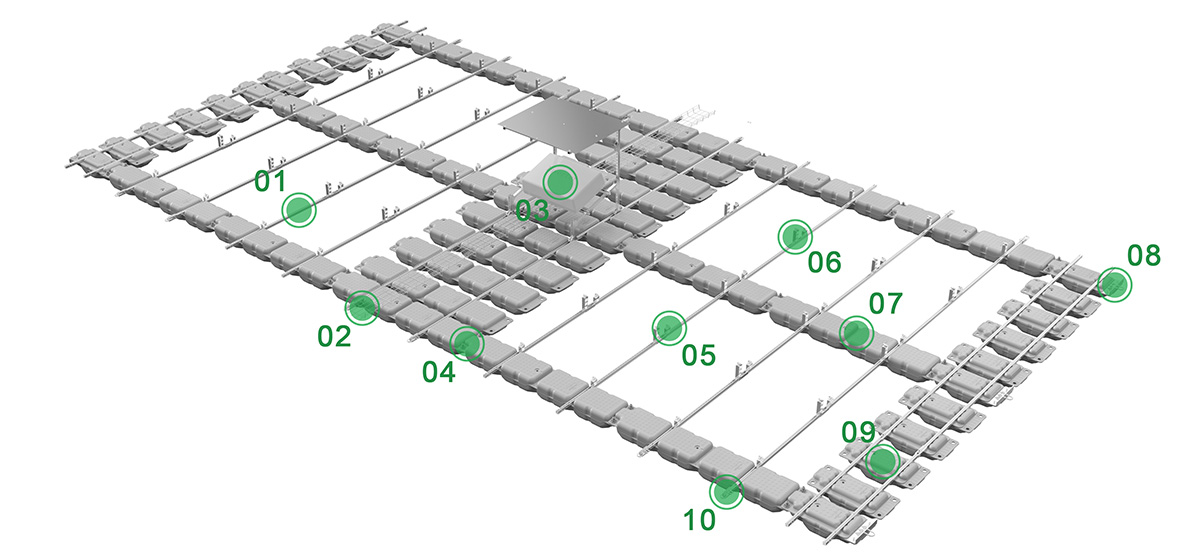

Soporte flotante para sistema fotovoltaico - Serie TGW03

I. Características de construcción convenientes

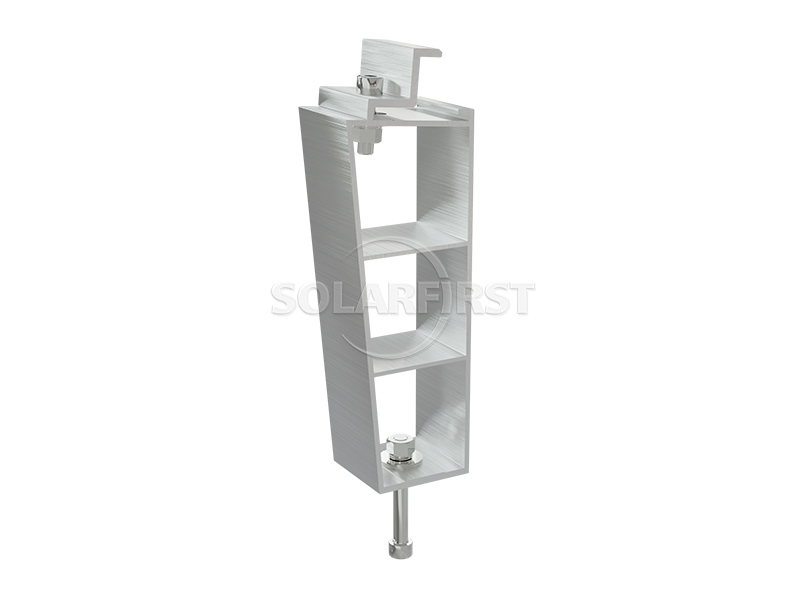

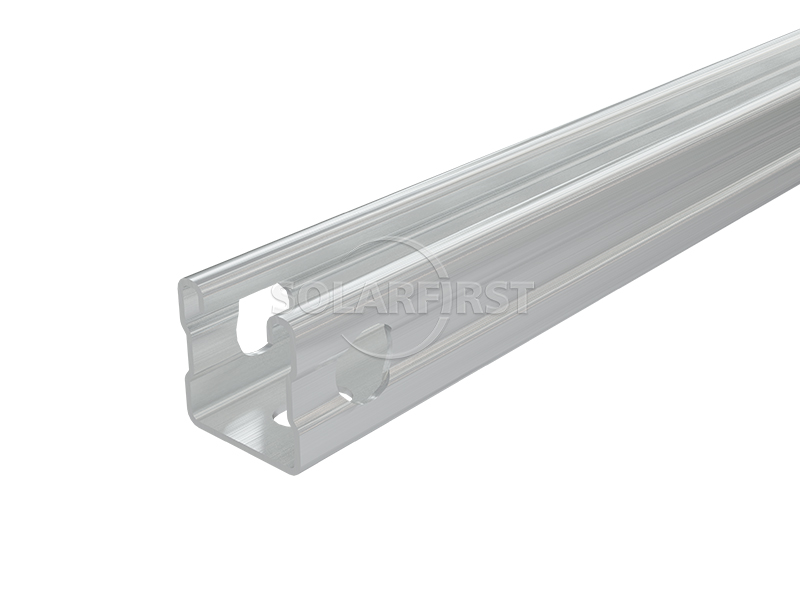

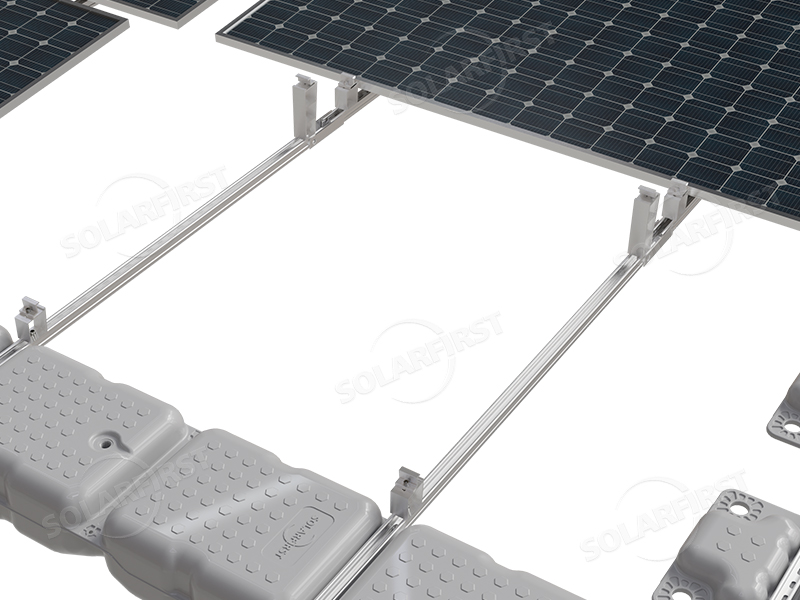

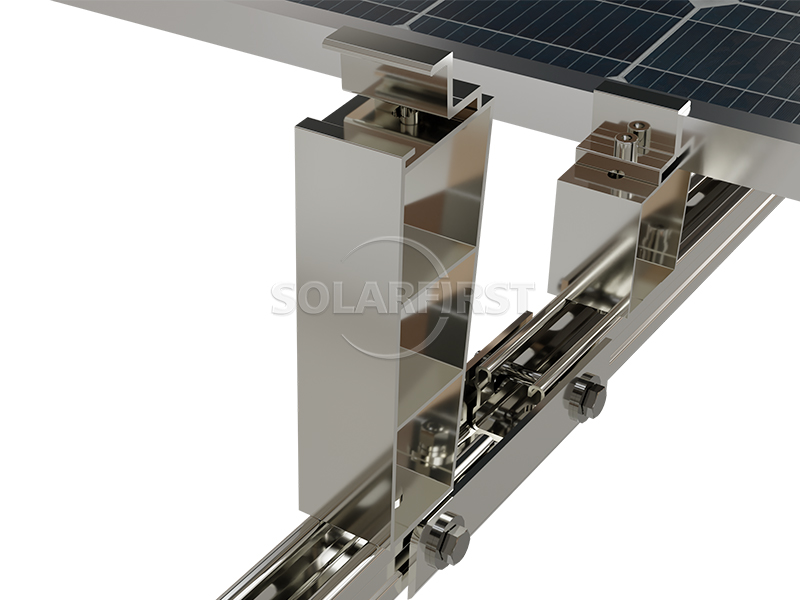

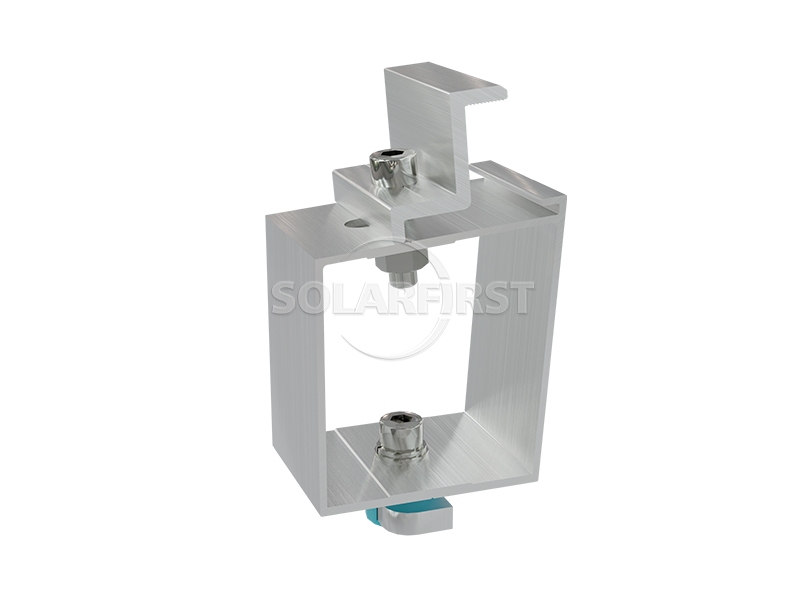

• • Alta eficiencia de instalación: El diseño del riel guía y de la estructura de soporte delantera/trasera es relativamente simple, el proceso de instalación es claro y las operaciones de construcción son convenientes, lo que puede acortar el ciclo de operación en el sitio hasta cierto punto.

• • Ajuste flexible de la disposición: El espaciado entre los módulos fotovoltaicos se puede ajustar de forma adaptativa según las necesidades reales de las diferentes latitudes y los ángulos de inclinación de la instalación, lo que contribuye a mejorar la eficiencia de captación de luz de los módulos fotovoltaicos.

II. Adaptabilidad del sistema

• • Ángulo de instalación ajustable: El ángulo de inclinación de instalación del módulo permite un ajuste en un rango de 0° a 15°, lo que resulta conveniente para adaptarlo a las condiciones de irradiancia de diferentes regiones.

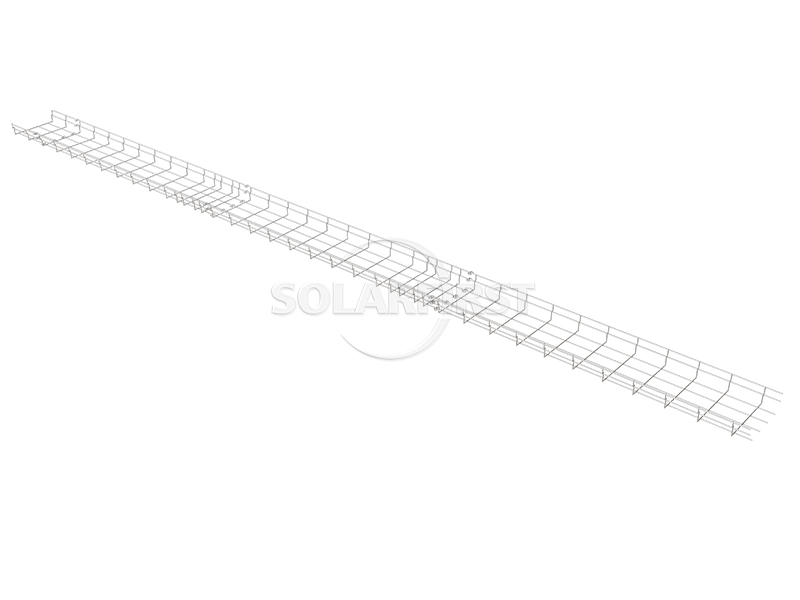

• • Métodos de cableado flexibles: Los conductos para cables se pueden tender de forma flexible en dirección norte-sur o este-oeste, según la distribución del emplazamiento, lo que permite adaptarlos a las necesidades de enrutamiento de cables de diferentes ubicaciones.

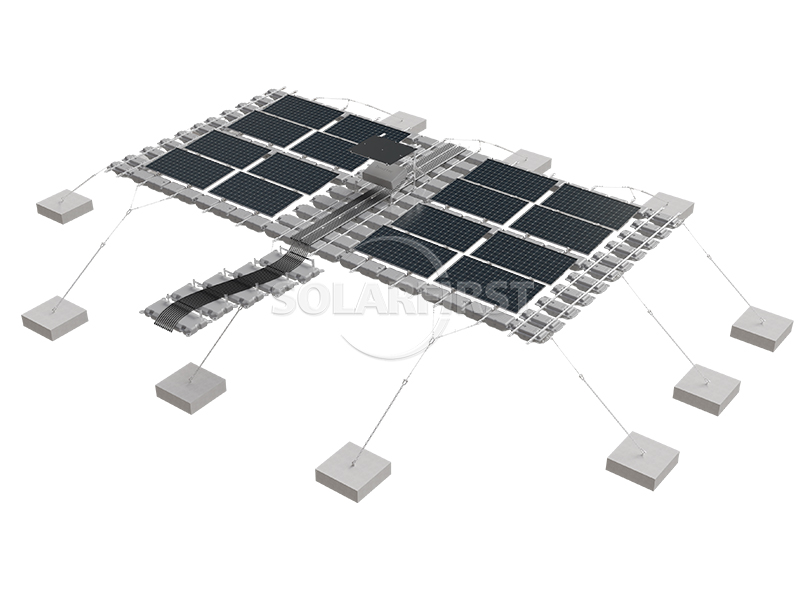

• • Diversos métodos de anclaje: Admite múltiples sistemas de anclaje, como el anclaje con pilotes en tierra, el anclaje con pilotes submarinos y el anclaje con bloques de hormigón, que pueden adaptarse a diferentes condiciones geológicas en el fondo de diferentes masas de agua.

III. Ventajas en materia de seguridad

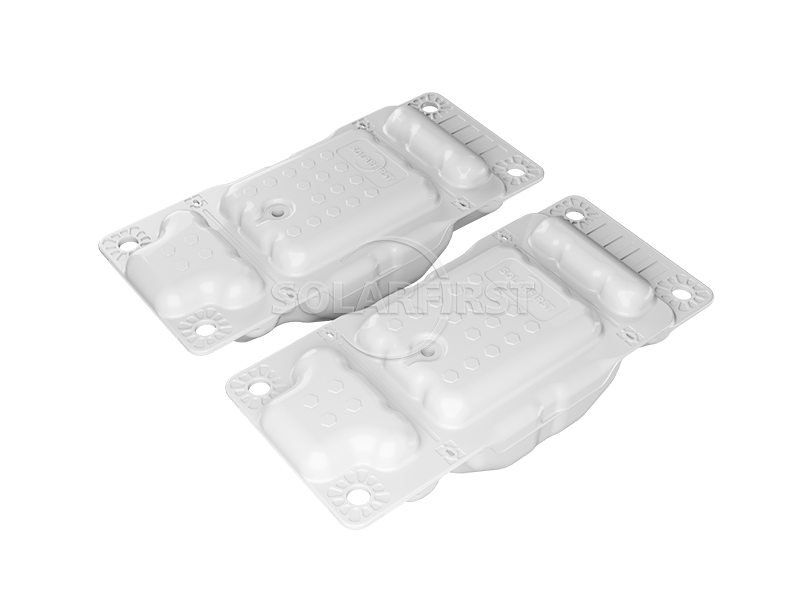

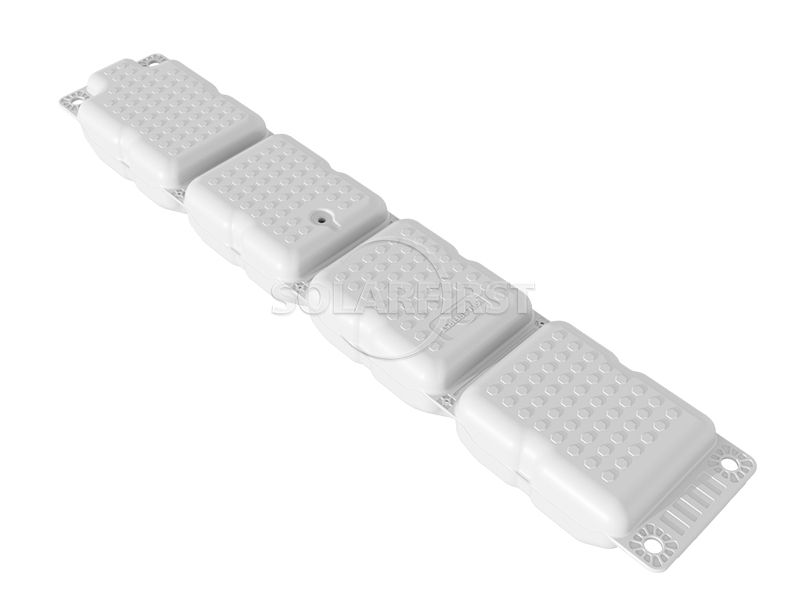

• • Diseño de seguridad para operación y mantenimiento: El ancho del pasillo de operación y mantenimiento es de al menos 460 mm, y la flotabilidad por unidad de área del cuerpo flotante es superior a 198 kg/m². El diseño superpuesto entre los pasillos de operación y mantenimiento ayuda a transferir la flotabilidad de forma estable, lo que proporciona un cierto grado de seguridad para el personal de operación y mantenimiento.

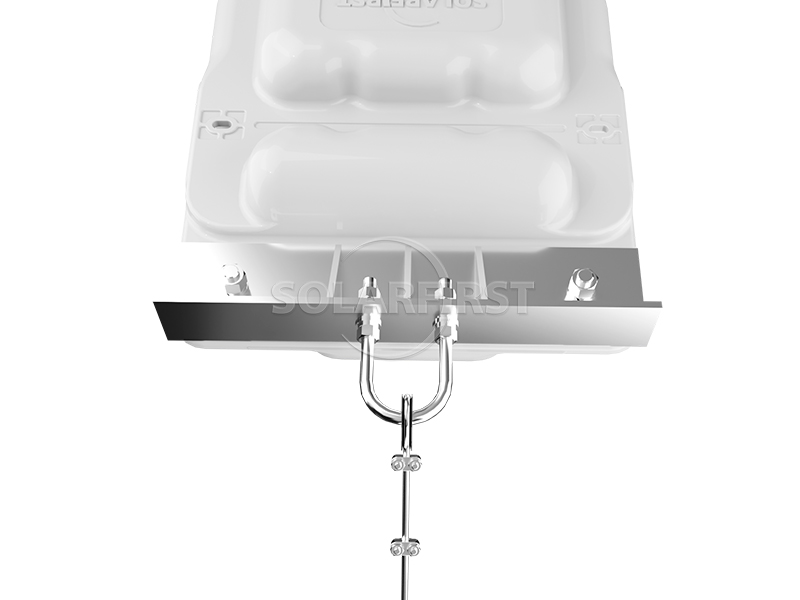

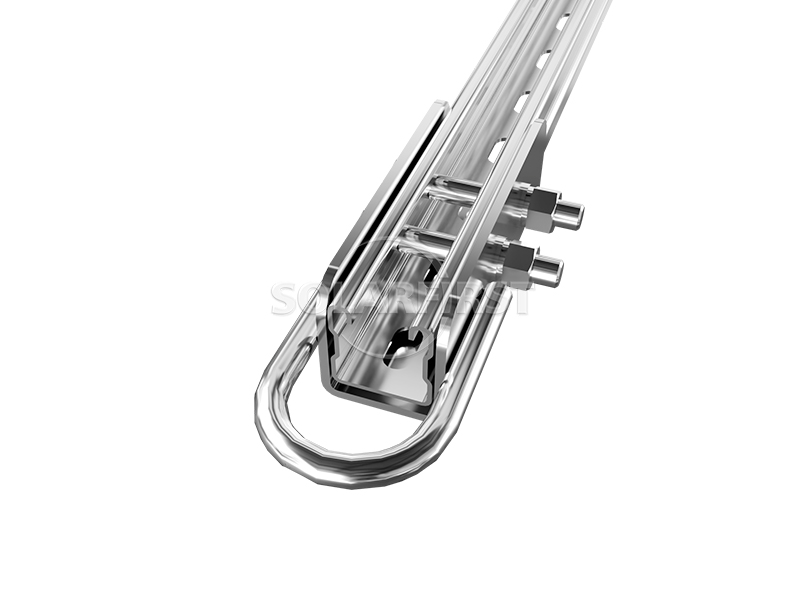

• • Diseño de alivio de carga: Los conectores de acero en forma de U adoptan una estructura articulada, que puede liberar cierto grado de fuerza bajo cargas ambientales como el viento y las olas, lo que contribuye positivamente a la estabilidad general del sistema.

• • Resistencia al viento: Probado por la organización independiente SGS, bajo condiciones de prueba específicas, el sistema puede soportar una velocidad del viento de 50 m/s. La resistencia general del cuerpo flotante es buena y no se observaron daños ni deformaciones significativas durante la prueba.

• • Pruebas y certificación exhaustivas: El producto cuenta con un informe completo de pruebas de flotabilidad, que abarca múltiples aspectos como pruebas de flotabilidad, pruebas en túnel de viento para cuerpos flotantes, pruebas de carga concentrada en la superficie, pruebas de resistencia al agrietamiento ambiental y de densidad, y pruebas de resistencia a la corrosión química, lo que proporciona una base para la fiabilidad del producto.

• • Vida útil prevista: El sistema está diseñado para una vida útil de 25 años y tiene la capacidad de funcionar de forma estable durante mucho tiempo en condiciones razonables de funcionamiento y mantenimiento, satisfaciendo las necesidades de proyectos a largo plazo como los sistemas híbridos hidro-solares.

IV. Cuerpos de agua aplicables

• • Puede aplicarse ampliamente a diversas superficies acuáticas, como lagos, embalses, ríos (en tramos de corriente lenta) y zonas de subsidencia minera. Presenta cierta adaptabilidad a las condiciones de calidad del agua y a las variaciones del nivel freático, lo que la hace muy práctica.

Parámetros

Instalación	Superficie del agua
Métodos de anclaje	Anclajes de pilotes terrestres/anclajes de pilotes submarinos/anclajes de bloques de hormigón
Altura de las olas de Sueface	≤0,5 m
Caudal superficial	≤0,5 m/s
Carga de viento	hasta 60 m/s
Carga de nieve	0,5 kN/m²
Ángulo de inclinación	5°, 10°, 15°
Estándares	GB50009-2012, EN1990: 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955: 2017
Material	HDPE, aluminio anodizado AL6005-T5, acero inoxidable SUS304, acero recubierto de Zn-Al-Mg
Garantía	Garantía de 10 años





Escenarios aplicables

▪ Embalses y lagos: Zonas acuáticas no navegables o designadas como zonas de protección de fuentes de agua potable, aptas para la implementación de sistemas híbridos de piscicultura y energía solar o sistemas de generación de energía fotovoltaica pura.



▪ Ríos y canales de caudal lento: Tramos de río con baja velocidad de flujo y niveles de agua relativamente estables.



▪ Zonas de hundimiento minero: Minas abandonadas con agua acumulada, donde se pueden aprovechar eficazmente recursos terrestres difíciles de recuperar.



▪ Plantas de tratamiento de aguas residuales y estanques de acuicultura: Cuando la función del cuerpo de agua no entra en conflicto con el propósito general del mismo, lo que permite una utilización multifuncional del espacio.



Notas importantes:

▶ Requisitos preliminares de la encuesta:

Se requiere un estudio detallado de la profundidad del agua, las fluctuaciones del nivel del agua, la velocidad máxima del viento, la altura máxima de las olas, la carga de hielo (si corresponde) y la corrosividad del agua. Estos datos servirán como insumo para el diseño de anclajes y cuerpos flotantes.



▶ El diseño del anclaje requiere una evaluación especial:

El método de anclaje y el sistema de amarre deben ser diseñados por una unidad técnica experimentada, basándose en las condiciones geológicas e hidrológicas, para evitar la deriva del sistema o la colisión debido a una falla en el anclaje.



▶ Medidas contra la bioincrustación:

El funcionamiento prolongado en aguas cálidas puede provocar la aparición de incrustaciones biológicas, como algas y moluscos. Se recomienda evaluar, en función de la calidad del agua, si es necesario aplicar recubrimientos antiincrustantes adicionales o realizar una limpieza periódica.



▶ Inspección y mantenimiento periódicos:

Esto incluye comprobar la integridad del cuerpo flotante, la estanqueidad de los conectores, el desgaste del cable de anclaje y el aislamiento del cableado eléctrico. Se recomienda un plan de mantenimiento trimestral o anual.



▶ Respuesta ante condiciones meteorológicas extremas:

En zonas propensas a fenómenos meteorológicos extremos, como tifones, fuertes tormentas y frío intenso o heladas, debe evaluarse la seguridad del sistema bajo cargas extremas. Puede ser necesario realizar refuerzos temporales o ajustar la inclinación de los componentes.



▶ Impacto ecológico y ambiental:

Los sistemas fotovoltaicos flotantes pueden afectar la iluminación subacuática y el oxígeno disuelto. Se recomienda realizar una evaluación de impacto ecológico con antelación en aguas ambientalmente sensibles e instalar zonas de transmisión de luz o equipos de oxigenación según sea necesario.





Resumen

Los sistemas fotovoltaicos flotantes (FV) ofrecen una solución tecnológica que combina la generación de energía fotovoltaica con el aprovechamiento del espacio acuático. Basado en una estructura flotante modular, este producto incorpora soportes ajustables, conectores articulados y diversos métodos de anclaje, con diseños específicos para facilitar la instalación, la adaptabilidad del sistema y la seguridad estructural. Pruebas realizadas por terceros han verificado su buena resistencia al viento y su potencial operativo a largo plazo en condiciones de funcionamiento típicas. Es adecuado para diversos cursos de agua no navegables, como lagos, embalses y zonas de subsidencia de minas de carbón. Sin embargo, en aplicaciones de ingeniería práctica, es necesario un diseño personalizado y un mantenimiento regular, basado en las condiciones hidrológicas, geológicas y meteorológicas específicas, para garantizar la estabilidad y la seguridad del sistema durante todo su ciclo de vida.
