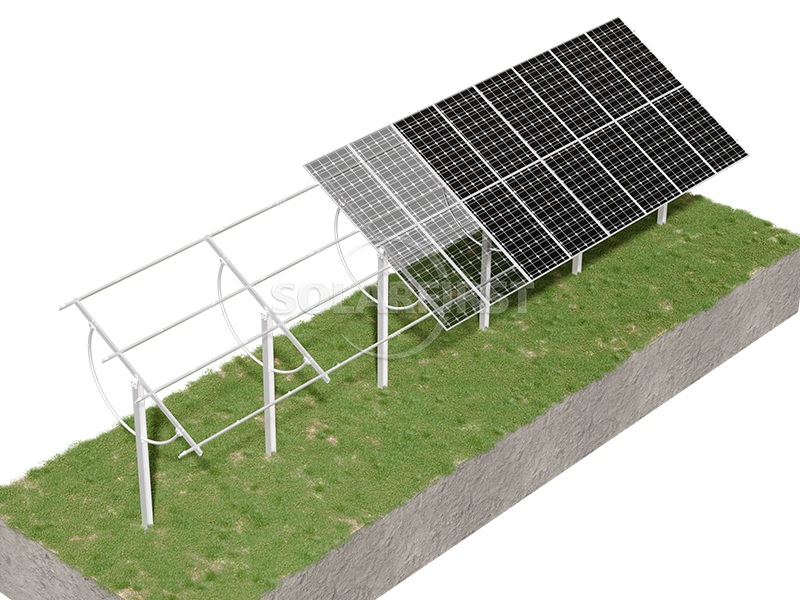

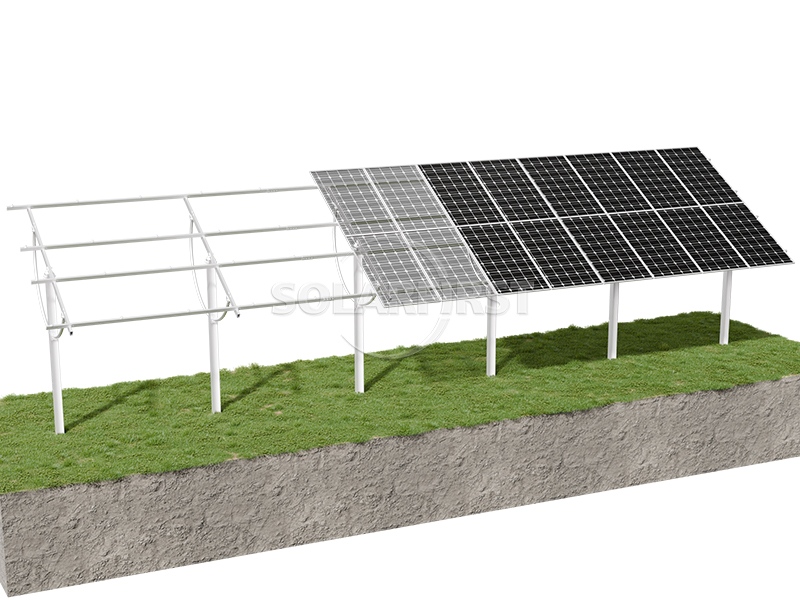

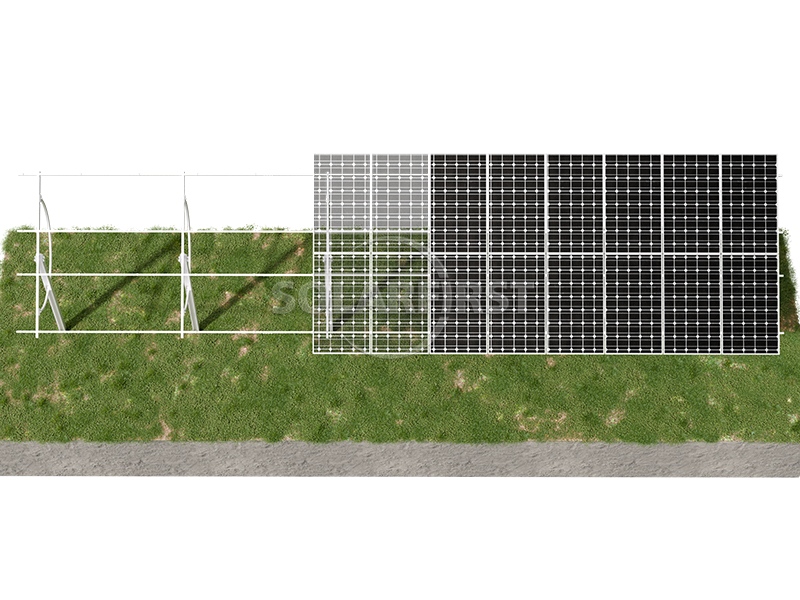

La estructura de soporte fotovoltaico terrestre de inclinación ajustable manualmente, con varilla de tracción en forma de arco, permite un ajuste manual del ángulo de 0° a 40° en dirección norte-sur mediante un mecanismo de varilla de tracción en forma de arco. No requiere accionamiento eléctrico y puede ser operada por una sola persona. Su costo es comparable al de los soportes fijos, pero permite ajustar el ángulo de inclinación según la estación, incrementando la generación de energía entre un 3% y un 10%. El cuerpo principal está fabricado en acero galvanizado de alta resistencia, resistente a la corrosión y duradero. Es ideal para centrales eléctricas terrestres de gran escala y compatible con los módulos fotovoltaicos más comunes. Se trata de una solución fiable que equilibra la eficiencia económica y la eficiencia en la generación de energía.
Color :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Proceso de dar un título :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

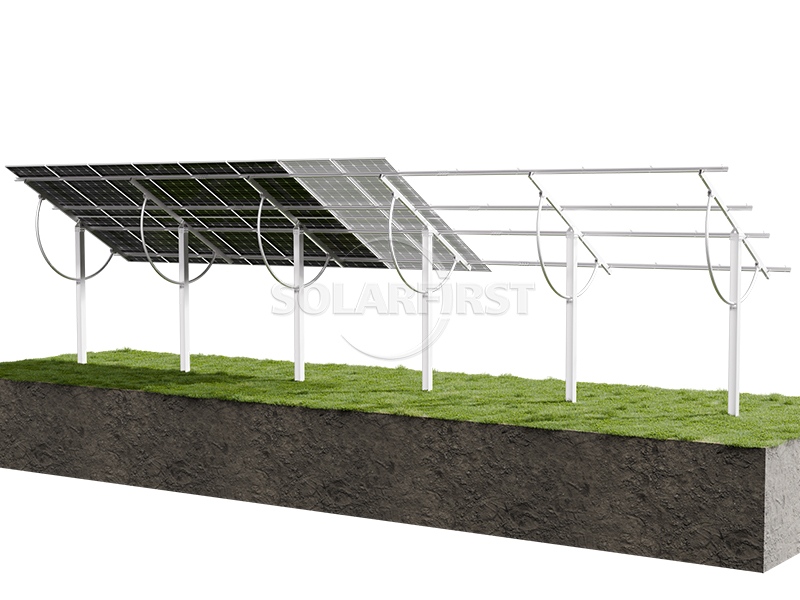

El soporte fotovoltaico de inclinación ajustable manualmente mediante varilla de tracción en forma de arco es un sistema de soporte innovador desarrollado a partir del soporte fijo. Este sistema introduce un mecanismo de ajuste mediante varilla de tracción en forma de arco en el soporte de inclinación fija de una sola columna, lo que permite ajustar manualmente los módulos fotovoltaicos en dirección norte-sur según las variaciones del ángulo solar estacional. De esta forma, se incrementa la cantidad de radiación solar que incide verticalmente sobre la superficie de los módulos fotovoltaicos y se mejora significativamente la eficiencia de generación de energía de la central eléctrica.
En comparación con los soportes fijos tradicionales, este producto no requiere accionamiento motorizado. Permite un ajuste flexible de los ángulos mediante operación manual, lo que garantiza la estabilidad del sistema y reduce significativamente los costos de equipo y los gastos de mantenimiento posteriores. En comparación con los costosos soportes sobre raíles, este producto tiene una estructura simple, alta fiabilidad y un alto índice de aprovechamiento del espacio. Representa una solución rentable intermedia entre los soportes fijos y los sobre raíles.

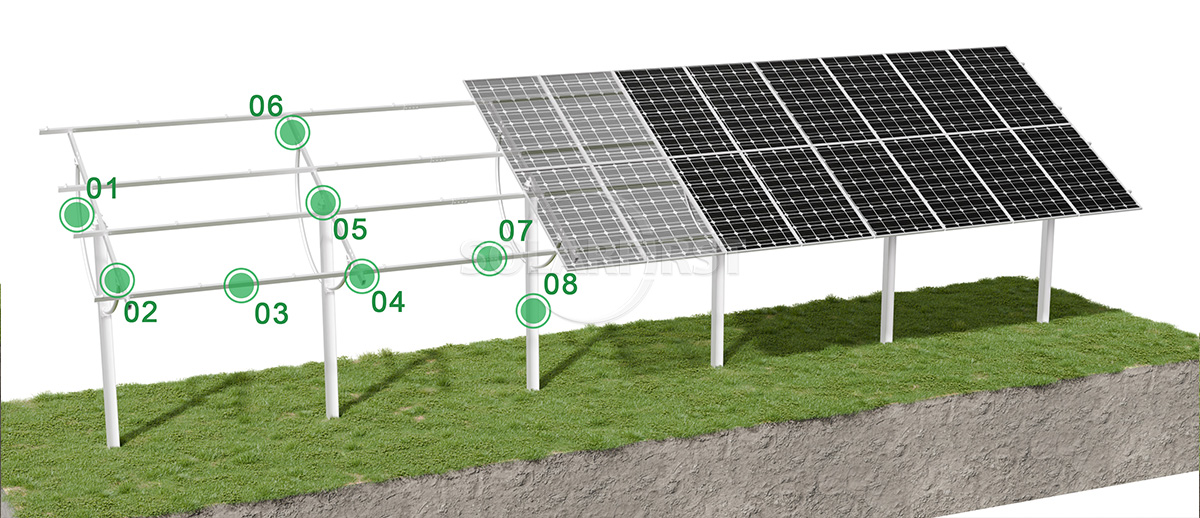

Componentes del producto

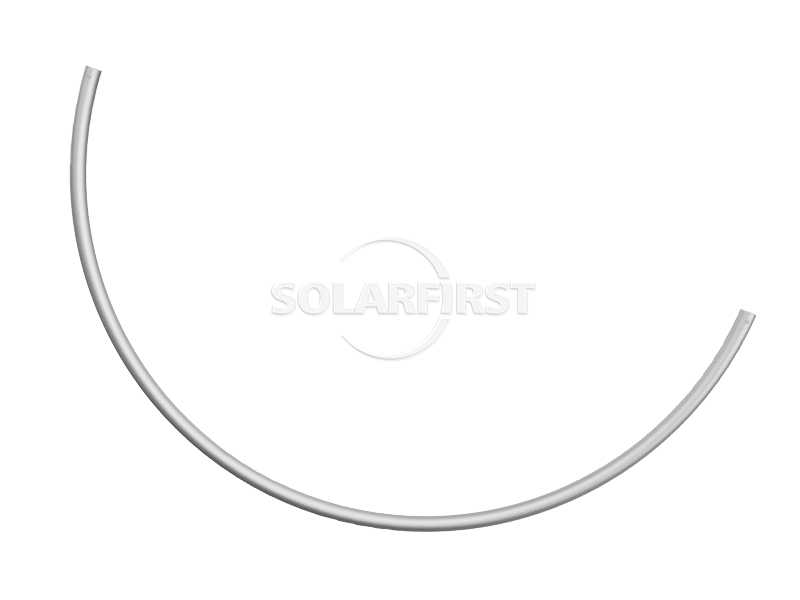

01 Varilla de tensión en forma de arco

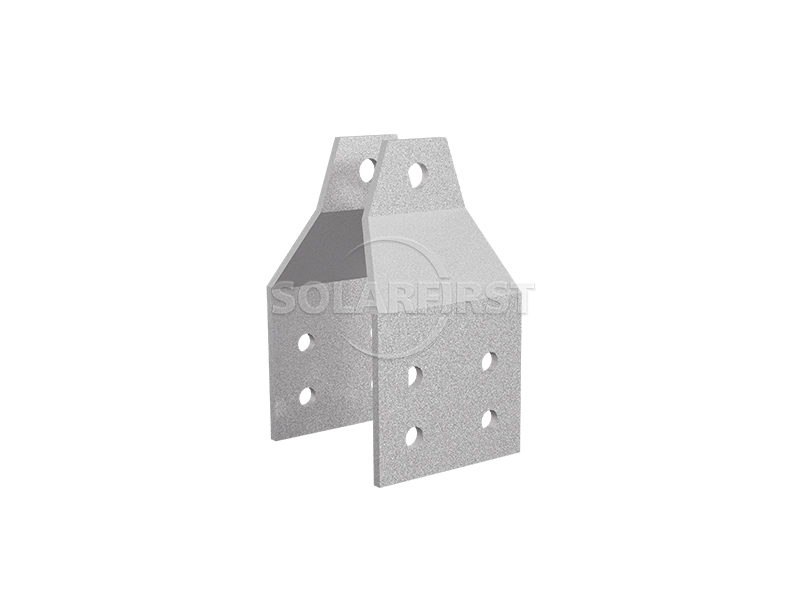

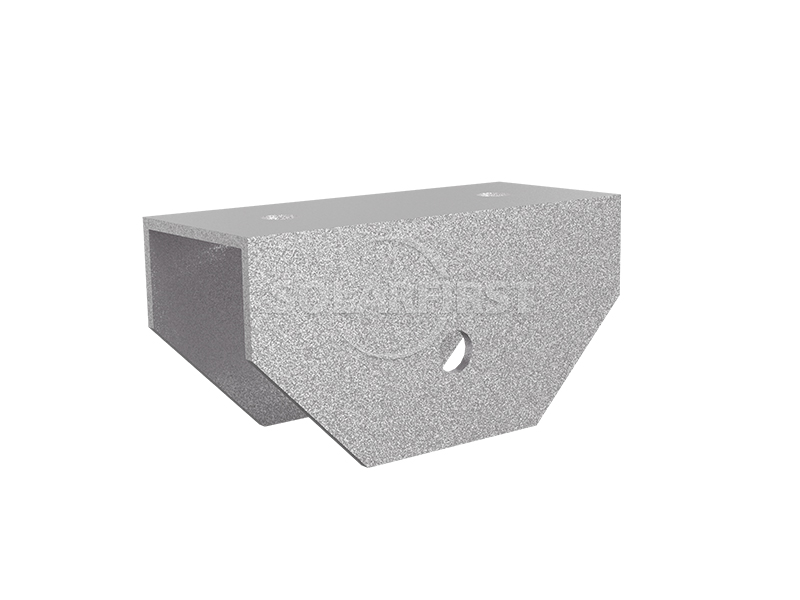

02 Conector triangular

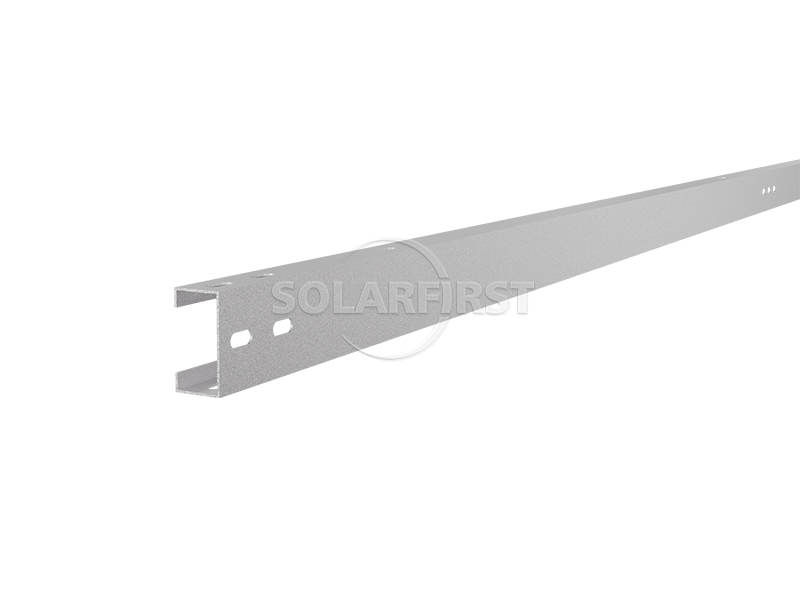

03 Correa

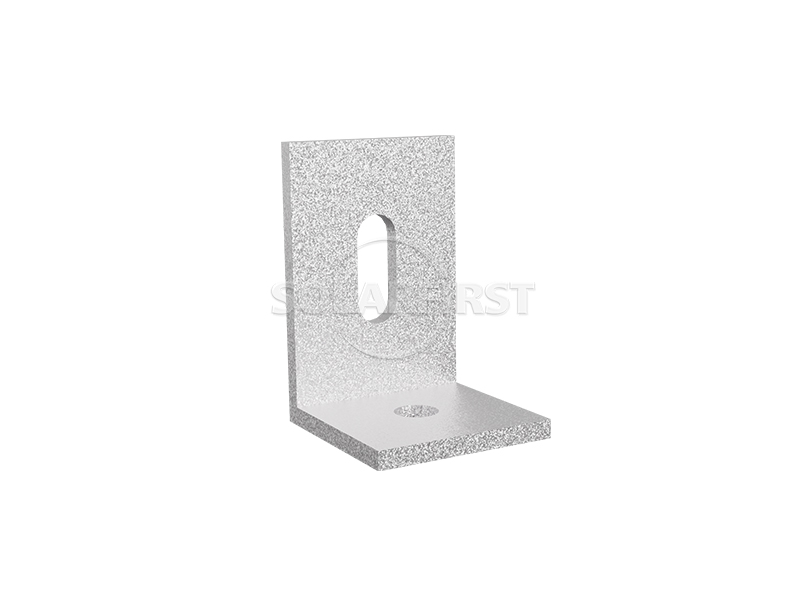

04 Soporte de correa
05 Conector de haz

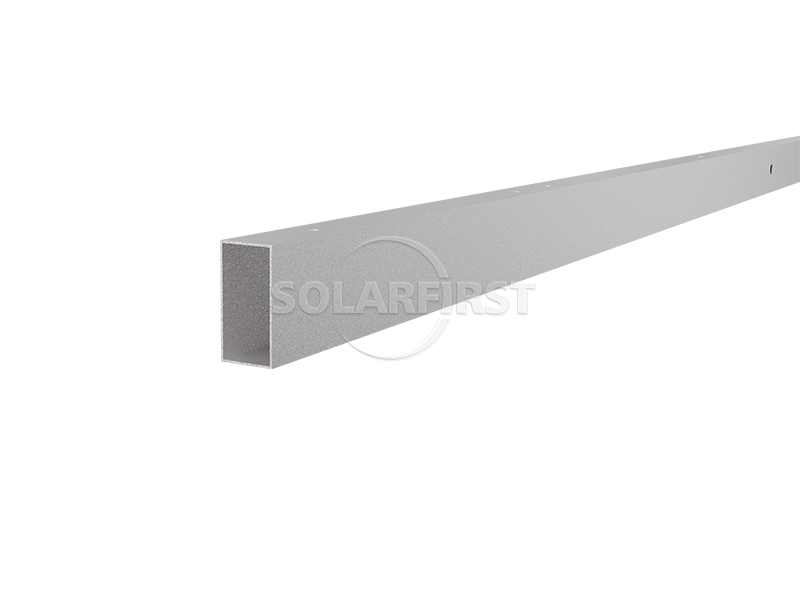

06 Haz

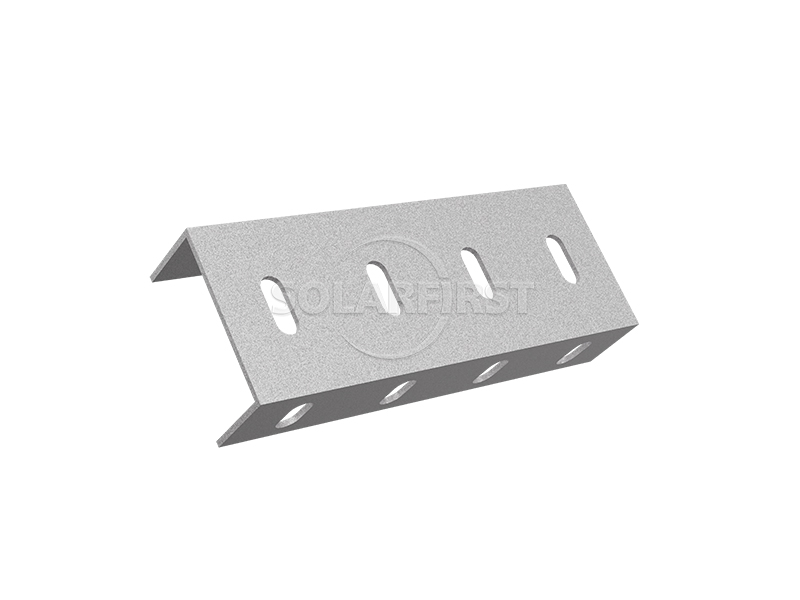

07 Conectores de correas

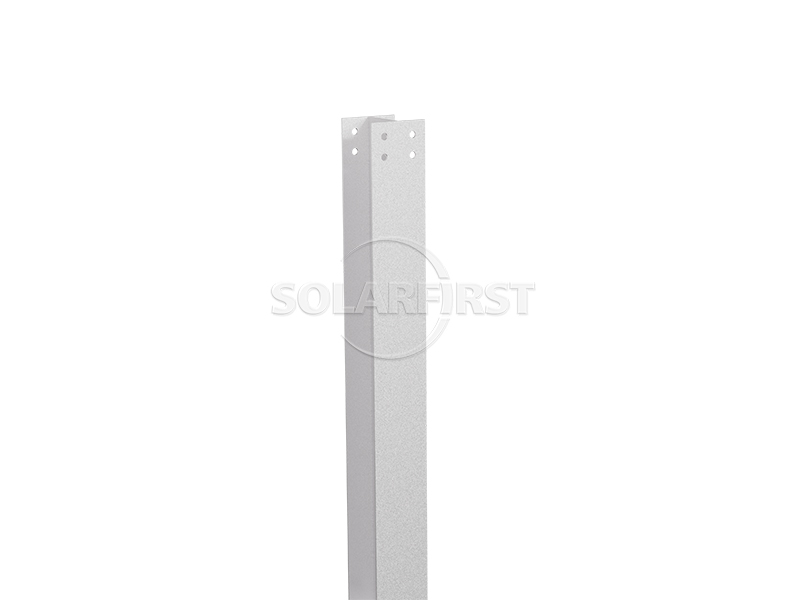

Columna 08
Ventaja

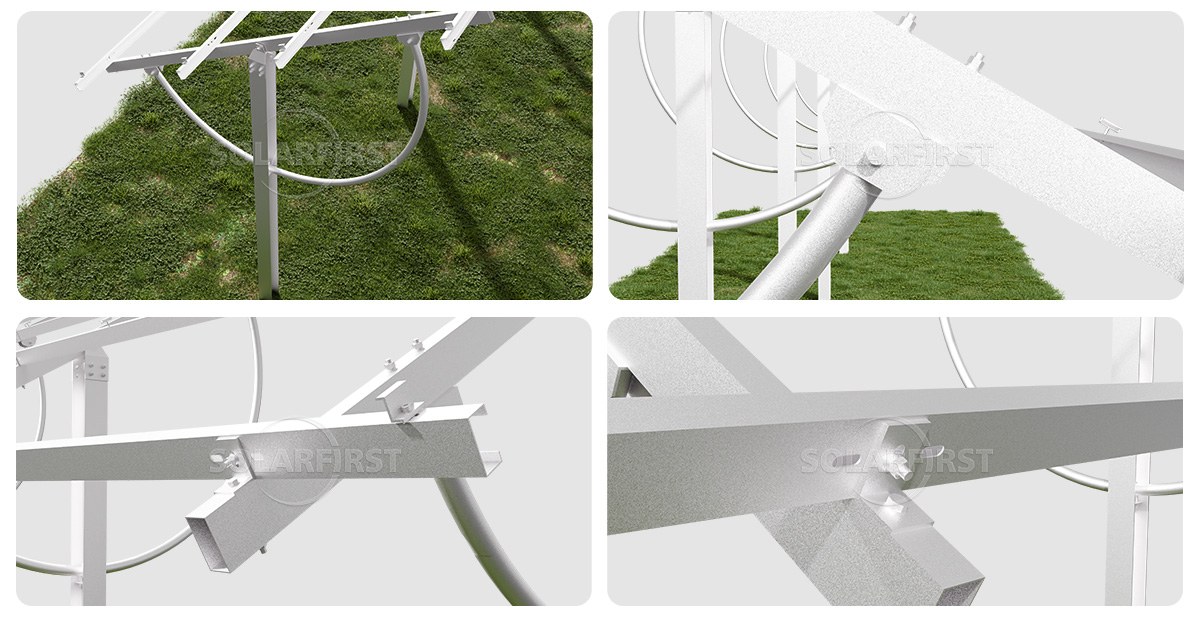

▶ La estructura de ajuste de la varilla de tracción en forma de arco es fácil de operar.
Este producto utiliza una varilla de tracción circular como mecanismo de ajuste principal. Gracias a los múltiples orificios de posicionamiento en la varilla y a los pasadores de fijación en la columna, se logra un ajuste preciso del ángulo del soporte del panel fotovoltaico. Para el ajuste, basta con extraer el pasador, empujar la varilla hasta el ángulo deseado (entre 0° y 40°) y volver a insertar el pasador. Este diseño estructural facilita y hace más segura la operación manual, permitiendo que solo dos personas ajusten el ángulo de todo el conjunto.
▶ Material de alta resistencia, duradero y resistente a la corrosión.
Los componentes principales están fabricados en acero al carbono Q235B y sus superficies están tratadas mediante galvanizado en caliente o galvanizado con aluminio-magnesio. Este proceso garantiza una excelente resistencia a la corrosión, previniendo eficazmente la oxidación y el envejecimiento. Los soportes presentan una alta dureza y buena estabilidad, y no son propensos a la deformación ni al agrietamiento, lo que les confiere una larga vida útil. Los elementos de fijación están fabricados en aleación de zinc-níquel o acero inoxidable SUS304, lo que garantiza la fiabilidad a largo plazo de las conexiones.
▶ Diseño de optimización estructural, con instalación eficiente
El sistema presenta una estructura sencilla con pocos componentes y conexiones fáciles. Los componentes principales se prefabrican en fábrica, y solo se requieren elementos de fijación para el montaje y la conexión en obra, completando así la instalación. La cimentación también puede prefabricarse, lo que reduce aún más el tiempo de construcción en obra. Cada conjunto requiere solo un pequeño número de columnas, lo que disminuye considerablemente los costos de cimentación e instalación.
▶ La eficiencia de la generación de energía ha mejorado significativamente.
En comparación con los sistemas de instalación fija, el ajuste de la inclinación estacional puede aumentar la generación de energía entre un 3 % y un 10 %. Los usuarios pueden seleccionar el ángulo de inclinación óptimo dentro del rango de 0° a 40° según la longitud y latitud de la ubicación del proyecto y las condiciones astronómicas, logrando así la máxima utilización de los recursos lumínicos.
▶ Costo de mantenimiento bajo
Funcionamiento totalmente manual, sin necesidad de dispositivos de accionamiento eléctrico como motores y controladores, lo que elimina las posibles fallas mecánicas causadas por el control eléctrico y reduce drásticamente los costos de mantenimiento. La estructura de varilla de tracción en arco evita problemas como el desgaste prematuro de los tornillos y casquillos en los soportes tradicionales de tipo gato de tornillo, y el mecanismo de fijación angular también es fiable.
Parámetros
| Instalación | Suelo |
| Método de ajuste | Transmisión manual de palanca puramente mecánica |
| Ángulo de inclinación | 0° ~ 40° (Permite el ajuste según el ángulo de incidencia de la luz solar) |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Aluminio anodizado AL6005-T5, acero galvanizado en caliente, acero galvanizado de magnesio y aluminio, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
| Vida útil de diseño | 25-30 años |
Escenarios aplicables
▪ Central eléctrica fotovoltaica terrestre a gran escala:
Este producto está diseñado específicamente para centrales eléctricas comerciales y de servicios públicos a gran escala, y es ampliamente aplicable a diversos terrenos como llanuras, colinas y montañas. Gracias a su diseño flexible y su función de ajuste manual, permite maximizar la eficiencia de la generación de energía en diferentes condiciones regionales y climáticas.
▪ Escenario de demanda con ajuste estacional:
Aplicable a proyectos que requieren ajustar la inclinación del componente según los cambios estacionales. Se puede ajustar 2 o 4 veces al año. En regiones de baja latitud, se puede configurar una inclinación menor (como 0°–15°) para adaptarse a las estaciones con mayores ángulos de elevación solar. En regiones de alta latitud o zonas nevadas, se puede ajustar a una inclinación mayor (como 30°–40°) para optimizar la recepción de luz invernal y favorecer el deslizamiento de la nieve.
▪ Para proyectos medianos y grandes sensibles al costo:
No se requiere ningún equipo eléctrico, como motores o controladores. El costo del sistema es prácticamente el mismo que el de una estructura de soporte fija, pero puede aumentar significativamente la capacidad de generación de energía. Esto resulta especialmente adecuado para proyectos de centrales eléctricas terrestres que buscan optimizar el retorno de la inversión.
▪ Proyectos con altos requisitos de adaptabilidad al terreno:
La pendiente en dirección este-oeste se puede ajustar en un rango de ±15°, y no hay límite para la pendiente en dirección norte-sur. Se pueden disponer de forma flexible en terrenos irregulares para optimizar el uso del suelo.
Resumen
El soporte fotovoltaico terrestre de inclinación ajustable manualmente, con varillas de tracción en forma de arco, es un innovador sistema de soporte diseñado especialmente para centrales eléctricas terrestres de gran escala. Permite el ajuste manual de la inclinación en un rango de 0° a 40° en dirección norte-sur mediante varillas de tracción en forma de arco y un mecanismo de posicionamiento de pasadores. No requiere motor y su operación es sencilla (una sola persona puede realizarla). Su coste es prácticamente el mismo que el de los soportes fijos, pero permite optimizar el ángulo de recepción de luz del componente según las variaciones estacionales, aumentando la generación de energía entre un 3% y un 10%. El cuerpo principal del soporte está fabricado en acero al carbono Q235B y se somete a un tratamiento de galvanizado en caliente o galvanizado de aluminio-magnesio, lo que le confiere robustez, durabilidad y una excelente resistencia a la corrosión. Se adapta a diversos terrenos, como llanuras, colinas y montañas, y es compatible con componentes con y sin marco, así como con configuraciones horizontales y verticales.
La característica principal de este producto reside en su varilla de tracción arqueada, que integra ajuste y soporte estructural. Esto no solo evita el desgaste propio de los sistemas de ajuste tradicionales con tornillos, sino que también simplifica la estructura del sistema y reduce significativamente los costos de operación y mantenimiento. Al mismo tiempo, supera las desventajas de los soportes de seguimiento complejos y costosos, así como la baja tasa de aprovechamiento del terreno. Logra el equilibrio óptimo entre la inversión inicial y la rentabilidad a largo plazo, convirtiéndose en una solución fotovoltaica terrestre ideal que combina fiabilidad, economía y eficiencia en la generación de energía.
