El sistema de soporte fotovoltaico giratorio de inclinación manual ajustable, con accionamiento mecánico de manivela, permite el ajuste continuo del ángulo de inclinación de 0° a 50°. No requiere electricidad y no necesita mantenimiento a largo plazo. Logra una ganancia de generación de energía similar a la de los soportes eléctricos a un menor costo que el soporte fijo, y es ampliamente aplicable a la integración fotovoltaica agrícola y a centrales fotovoltaicas terrestres de pequeña y mediana escala.
Color :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Proceso de dar un título :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

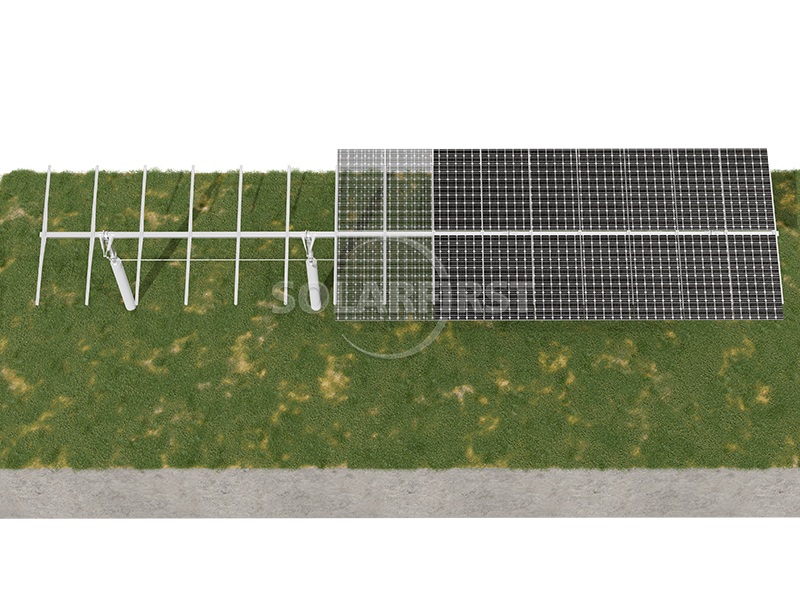

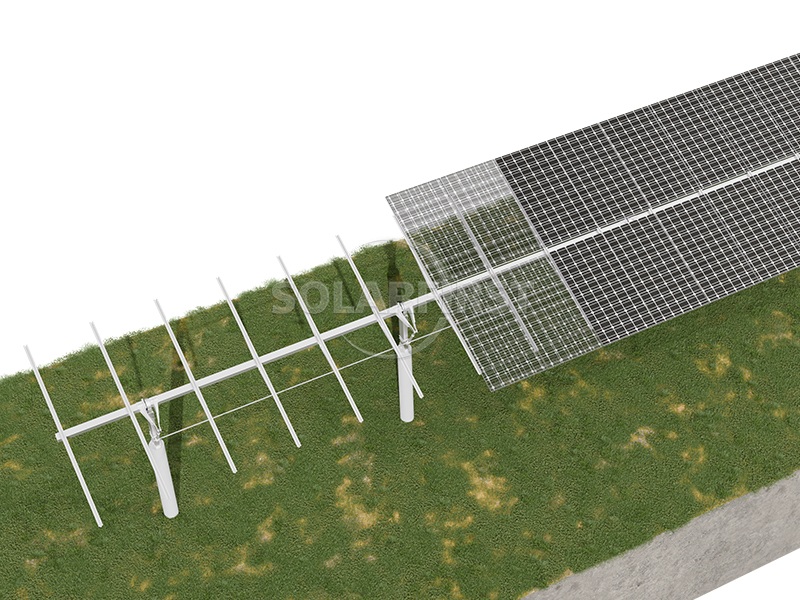

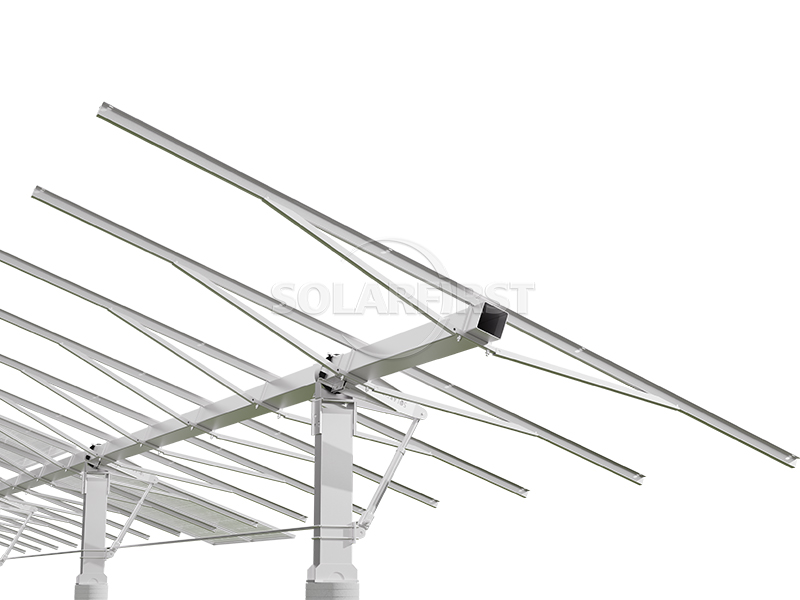

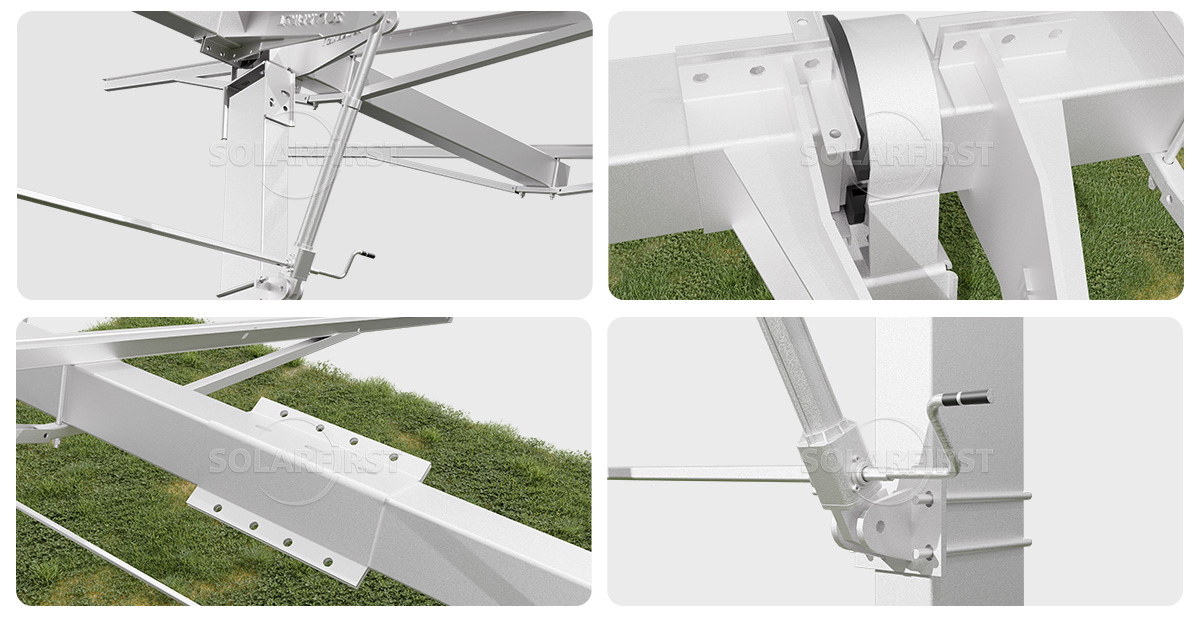

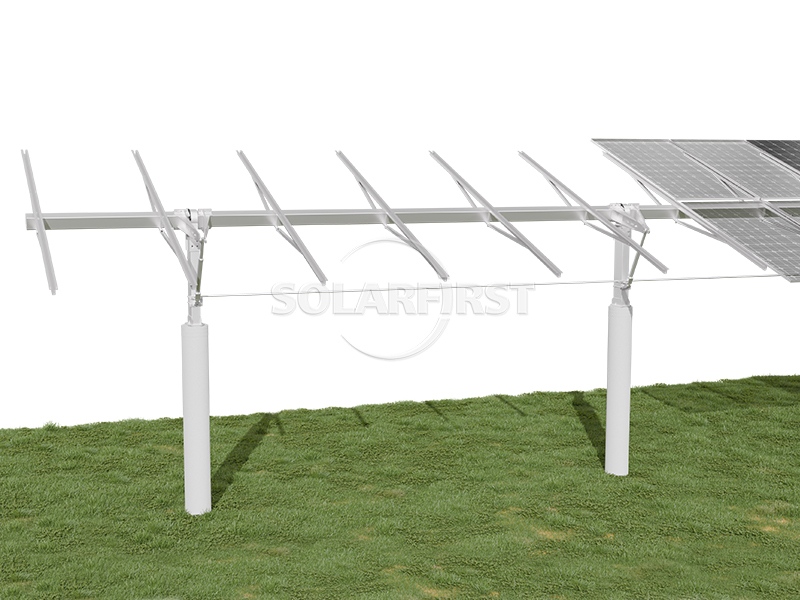

Este producto es un nuevo tipo de sistema de instalación fotovoltaica en tierra que combina la estabilidad de un soporte fijo con la flexibilidad de un sistema de seguimiento manual. Su diseño se basa en la combinación precisa de rodamientos horizontales giratorios y mecanismos de transmisión mediante manivela, lo que permite ajustar de forma rápida, uniforme y sincrónica el ángulo de inclinación de todo el conjunto fotovoltaico mediante una manivela. El equipo no requiere alimentación externa y puede instalarse y utilizarse de inmediato. Es una solución de equilibrio ideal para una amplia gama de centrales fotovoltaicas distribuidas y proyectos complementarios de energía solar fotovoltaica agrícola, logrando una alta ganancia en la generación de energía.

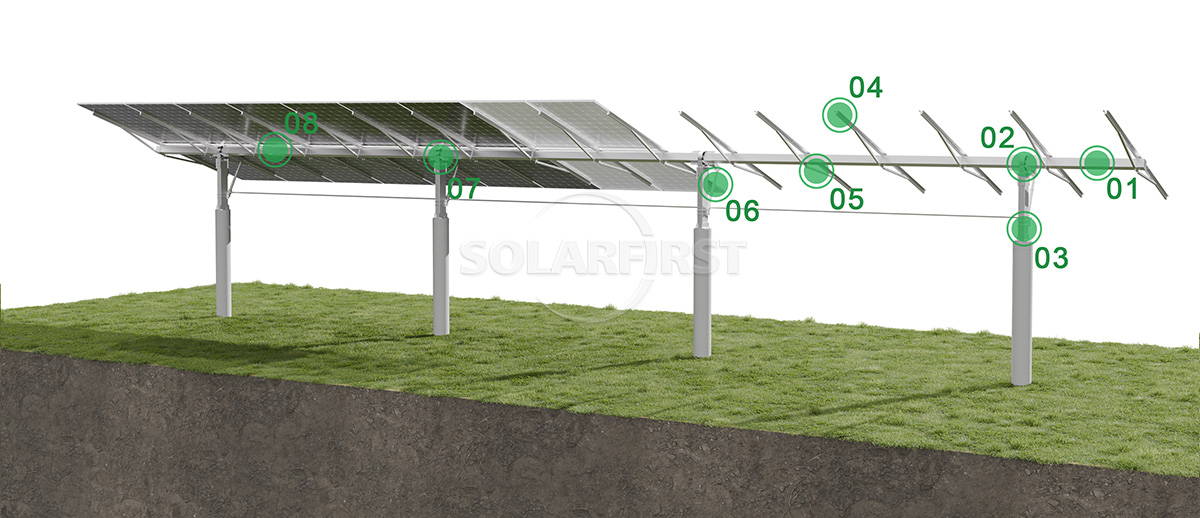

Componentes del producto

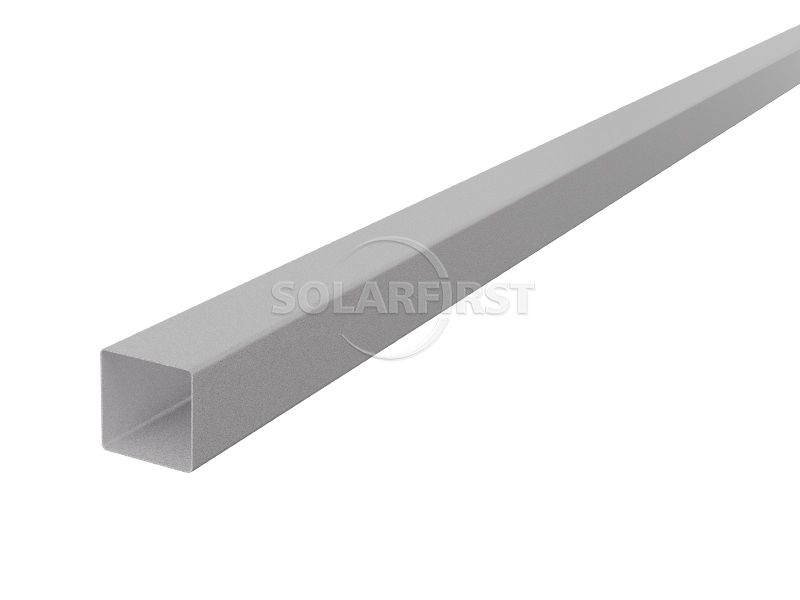

01 Tubo de torsión

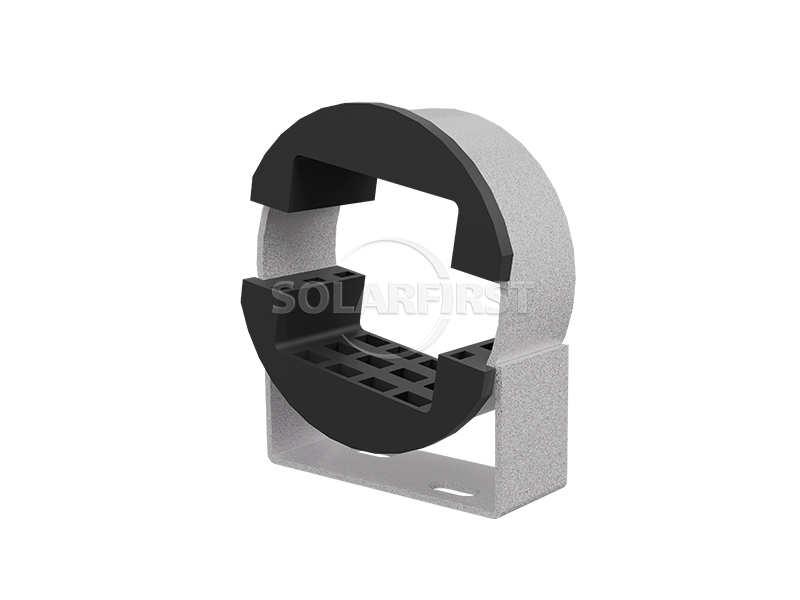

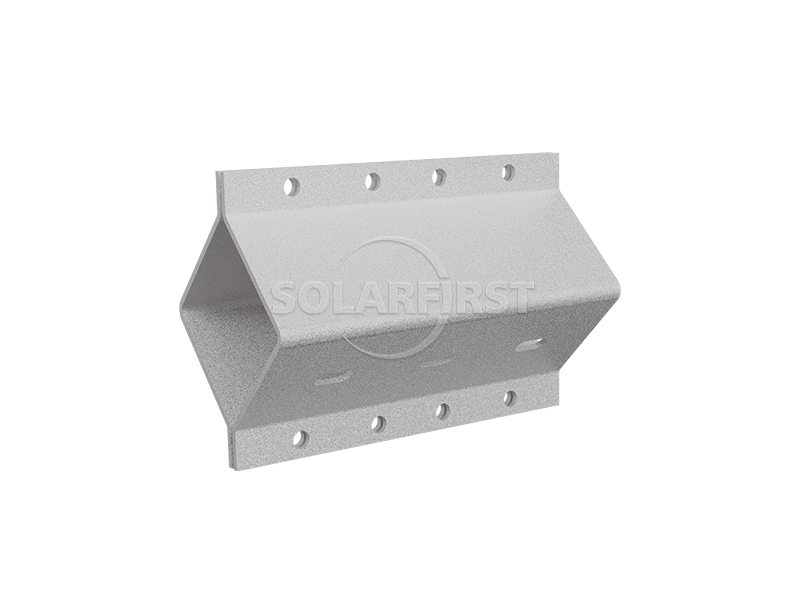

Base de cojinete 02

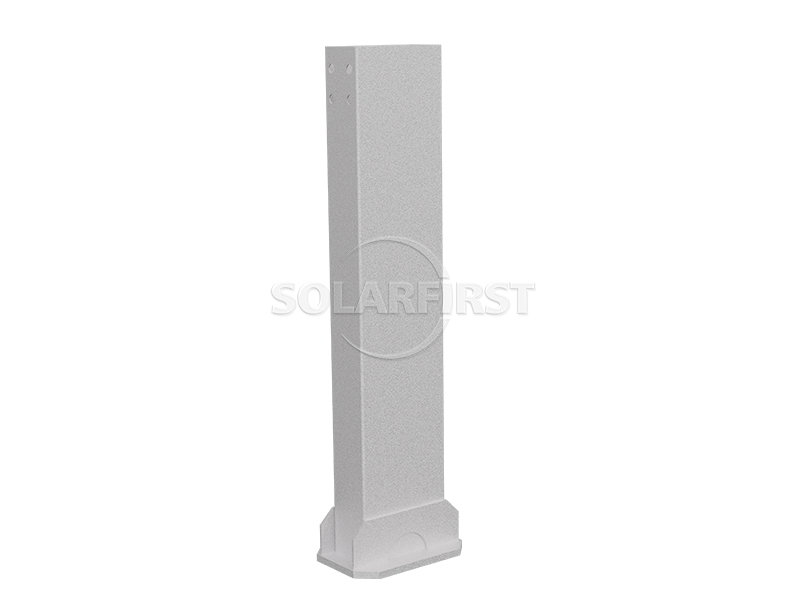

Columna 03

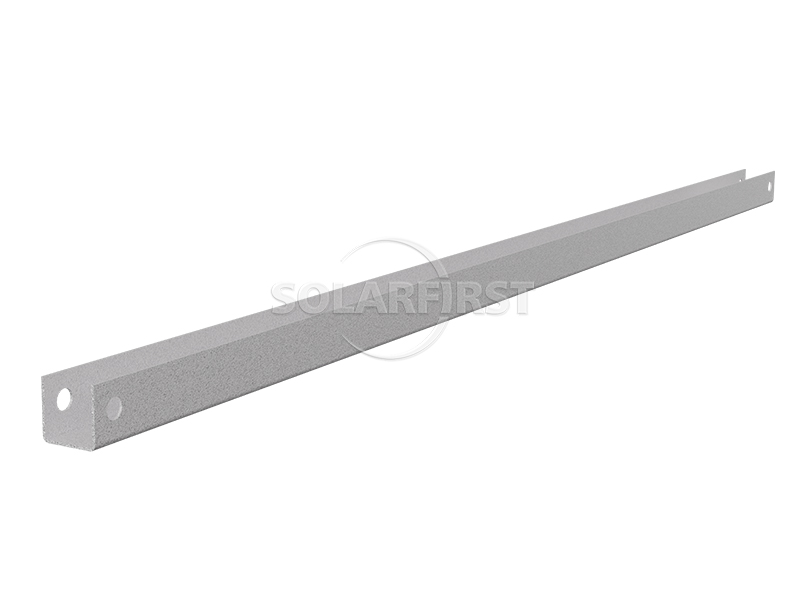

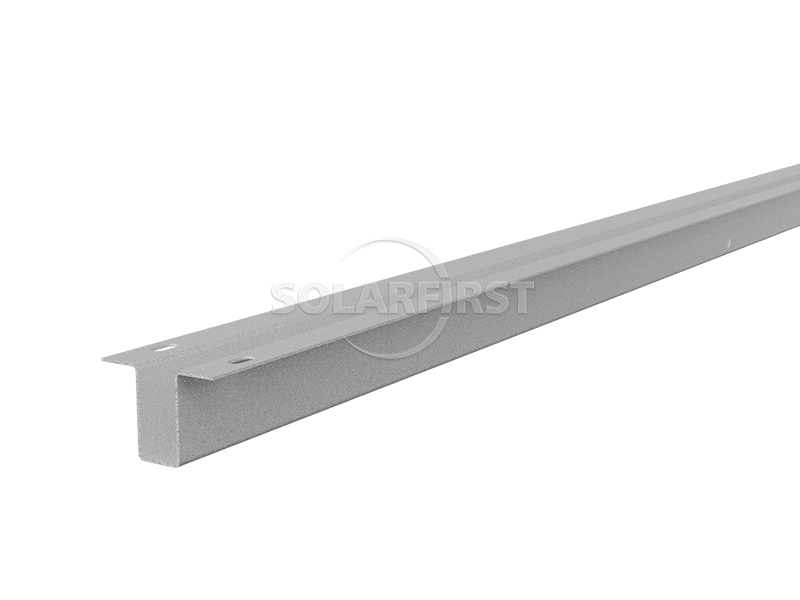

04 Correa
05 Haz

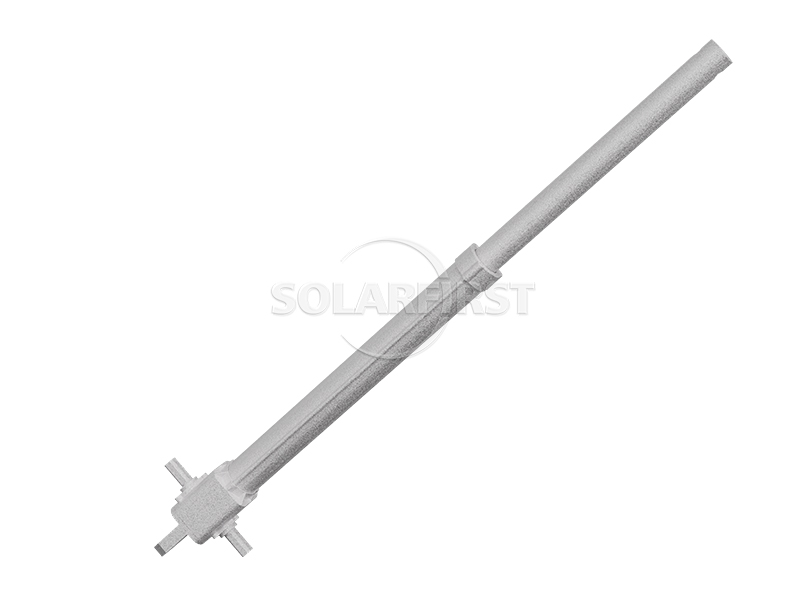

06 Pistón
07 Aro

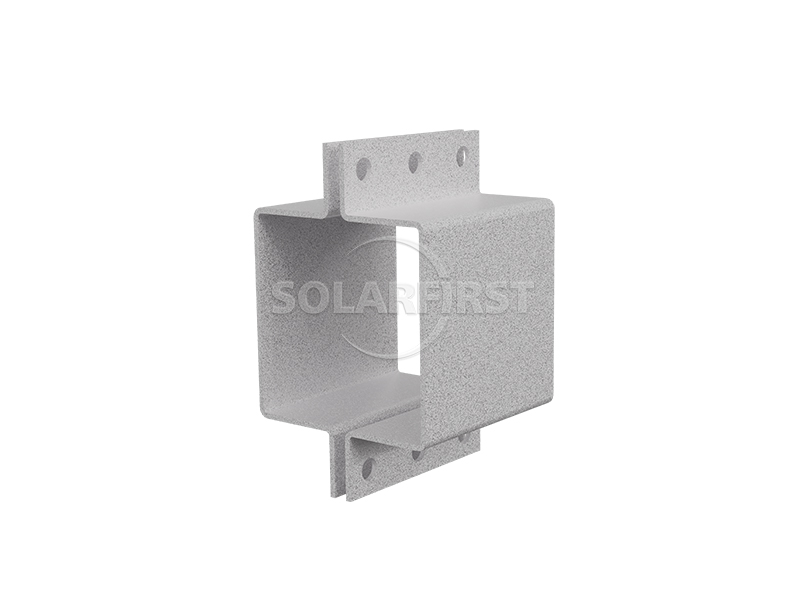

08 Conectores
Ventaja
▶ Incremento significativo en la generación anual de energía:
En comparación con los soportes fijos, al ajustar manualmente el ángulo de inclinación trimestralmente (equinoccio de primavera, solsticio de verano, equinoccio de otoño, solsticio de invierno), se pueden aumentar significativamente las horas de utilización equivalentes a lo largo del año y acortar considerablemente el período de recuperación de la inversión.
▶ Coste de electricidad cero y sin mantenimiento:
Estructura de transmisión puramente mecánica, que evita el problema de parálisis del seguimiento causado por fallos de alimentación. Sin motores ni controladores electrónicos. Prácticamente no requiere mantenimiento en etapas posteriores, lo que la hace especialmente adecuada para entornos exteriores adversos.
▶ Relación coste-rendimiento óptima:
Combina la ventaja de ajuste del costoso "marco de seguimiento de doble eje/eje único plano" con la ventaja de bajo costo del "marco fijo ordinario", lo que lo convierte en una de las mejores opciones para obtener el máximo beneficio en la generación de energía al menor costo.
Parámetros
| Instalación | Suelo |
| Método de ajuste | Transmisión manual de palanca puramente mecánica |
| Ángulo de inclinación | 0° ~ 50° (Permite el ajuste según el ángulo de incidencia de la luz solar) |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Aluminio anodizado AL6005-T5, acero galvanizado en caliente, acero galvanizado de magnesio y aluminio, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
| Vida útil de diseño | 25-30 años |
Escenarios aplicables
▪ Proyecto de integración de energía solar y eólica / Proyecto de integración de piscifactoría y energía solar:
La distancia entre la estructura de soporte y el suelo es suficiente para garantizar que los cultivos que se encuentran debajo reciban la luz solar normal y crezcan adecuadamente, y el ajuste manual no daña las raíces de las plantas.
▪ Centrales eléctricas industriales y comerciales de pequeño y mediano tamaño, tanto en azoteas como en tierra:
Los propietarios del proyecto son muy sensibles a los ingresos por generación de electricidad y esperan mejorar la eficiencia general de la generación de energía del sistema fotovoltaico a un coste marginal extremadamente bajo.
▪ Zonas remotas sin electricidad ni sistemas de suministro eléctrico independientes:
No es necesario construir redes eléctricas complejas ni instalar costosos equipos de accionamiento eléctrico. El ángulo de inclinación de los paneles fotovoltaicos se puede controlar manualmente.
▪ Parte superior del invernadero agrícola de temporada:
En función de las necesidades de luz y sombra de los diferentes cultivos, la superficie transparente y cubierta de los paneles fotovoltaicos en el techo del invernadero se puede ajustar de forma flexible.
Resumen
Este es un innovador sistema de instalación fotovoltaica terrestre basado en transmisión puramente mecánica. Su diseño principal reside en la ingeniosa integración del cojinete giratorio de empuje superior y el mecanismo de accionamiento manual por palanca, eliminando el engorroso proceso de desmontar tornillos en los soportes fijos tradicionales y la necesidad de fuentes de alimentación externas. Los operarios solo necesitan girar manualmente la palanca para ajustar simultáneamente el ángulo de inclinación de toda la fila de paneles fotovoltaicos en un rango de 0° a 50°, adaptándose con precisión a los ángulos de radiación solar de las diferentes estaciones. En cuanto a su estructura, utiliza acero aleado de alta resistencia Q235B/Q355B, con galvanizado en caliente y tratamiento anticorrosión de larga duración, lo que le confiere una vida útil de más de 25 años y una excelente resistencia al viento y capacidad de carga de nieve.
En aplicaciones prácticas, esta estructura de soporte ofrece las importantes ventajas de un coste eléctrico nulo y un mantenimiento prácticamente nulo, adaptándose perfectamente a diversos escenarios como la cogeneración agrícola y fotovoltaica, zonas remotas sin electricidad y centrales eléctricas terrestres de pequeña y mediana escala. Evita por completo el problema de la inoperatividad de los sistemas de seguimiento eléctrico debido a fallos eléctricos y, mediante sencillos ajustes estacionales, puede aumentar significativamente la generación anual de energía en comparación con los soportes fijos convencionales, acortando considerablemente el periodo de recuperación de la inversión. En definitiva, logra una ganancia energética cercana a la de los soportes eléctricos con el coste asequible de los soportes fijos, lo que la convierte en la solución de instalación fotovoltaica más rentable y de alta calidad, que equilibra la eficiencia económica, la fiabilidad y la practicidad.
