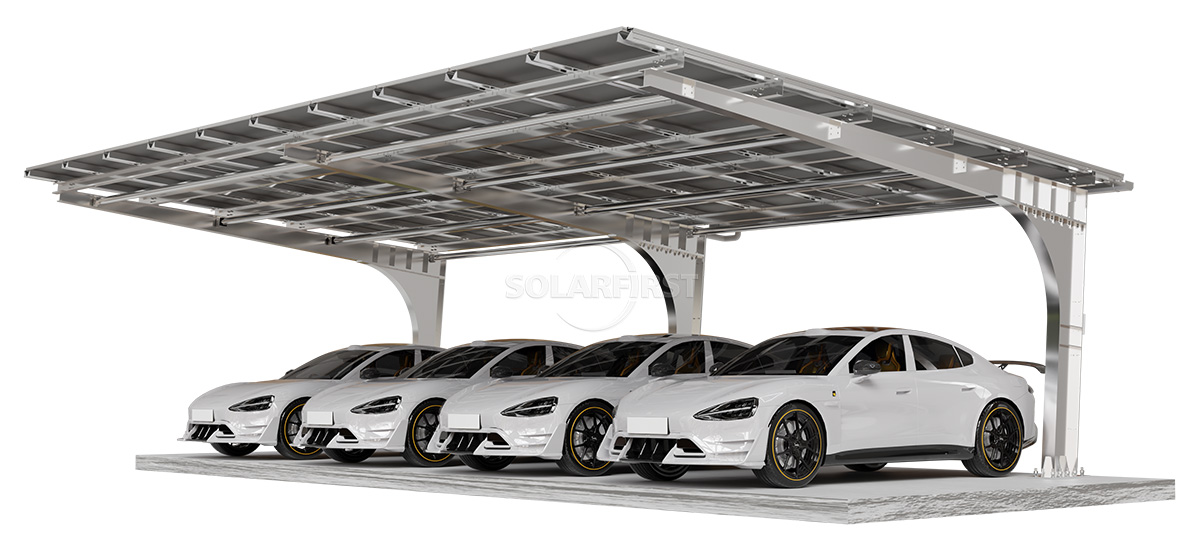

Esta marquesina solar de acero al carbono, con diseño en voladizo sin columnas, permite un estacionamiento y acceso sin obstáculos. El techo integra paneles fotovoltaicos que generan energía, proporcionan sombra y protección contra la lluvia. La estructura de acero al carbono es resistente a la corrosión y al viento (soporta vientos de hasta 60 m/s). Ideal para parques industriales, zonas comerciales y estacionamientos familiares, puede equiparse con estaciones de carga, ofreciendo beneficios a largo plazo con una inversión única.
Color :
Natural silver（Colored according to customer requirements）Proceso de dar un título :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto
La marquesina solar en voladizo de acero al carbono es un producto fotovoltaico integrado en edificios (BIPV) que combina la generación de energía fotovoltaica con la funcionalidad de estacionamiento. Su estructura principal utiliza acero al carbono de alta resistencia como armazón, junto con rieles de aleación de aluminio y un sistema impermeable, lo que le confiere estabilidad estructural, eficiencia en la generación de energía y optimización del espacio. A diferencia de las marquesinas tradicionales, este producto no solo protege los vehículos del sol y la lluvia, sino que también convierte la radiación solar en electricidad limpia mediante paneles solares en el techo, logrando así una doble función.
La estructura en voladizo es la característica de diseño más destacada de este producto: una disposición optimizada de las columnas logra un diseño sin pilares, lo que proporciona un paso despejado para la entrada, salida y estacionamiento de vehículos. El diseño general es simple y moderno, adecuado para diversos escenarios, desde estacionamientos privados para familias hasta grandes estacionamientos públicos, y ofrece opciones flexibles como estructuras bidireccionales de una columna y unidireccionales de doble columna.

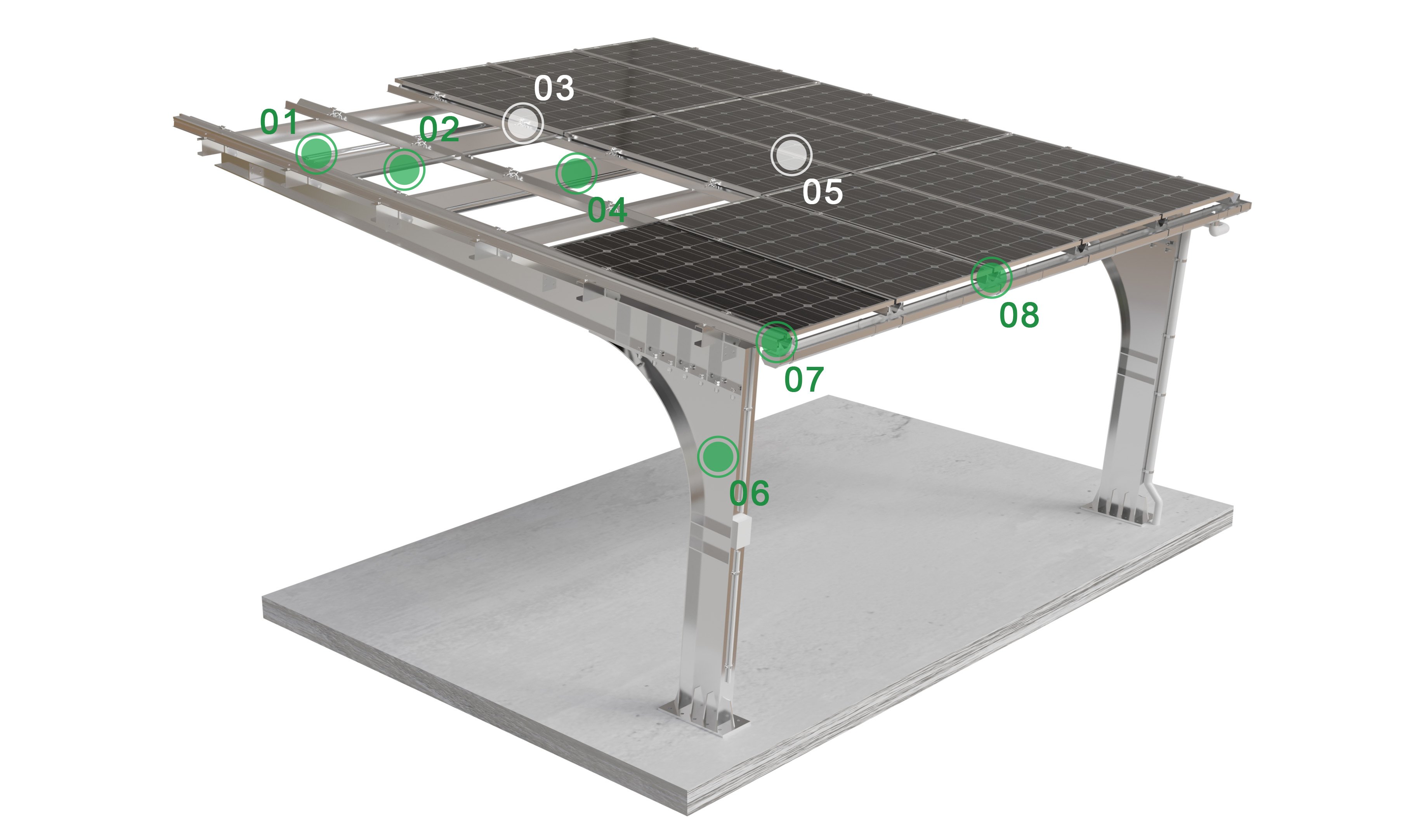

Componentes del producto
Ventaja
▶Máximo aprovechamiento del espacio: experiencia de estacionamiento sin columnas.
La principal ventaja del diseño en voladizo es la eliminación del pilar frontal, creando un espacio de estacionamiento despejado. Los vehículos pueden entrar y salir sin tener que esquivar los pilares, lo que reduce significativamente el riesgo de arañazos y colisiones, por lo que resulta especialmente adecuado para vehículos grandes y conductores con movilidad reducida. La base del pilar ocupa muy poco espacio; algunos modelos requieren tan solo 70 × 50 cm, lo que facilita el estacionamiento.
▶Combinando resistencia estructural y durabilidad
Fabricadas con acero estructural al carbono Q235B de alta calidad y otros materiales, las marquesinas voladizas se someten a galvanizado en caliente para protegerlas contra la corrosión y han superado la prueba de niebla salina. Por ejemplo, una marquesina voladiza comercial puede soportar vientos de hasta 60 m/s y cargas de nieve de hasta 1,4 kN/m², lo que la hace idónea para zonas propensas a tifones y climas con fuertes nevadas, garantizando un uso exterior seguro y fiable a largo plazo. La estructura central de acero al carbono está diseñada para una vida útil de hasta 25 años, y los fabricantes suelen ofrecer una garantía de 10 años.
▶ Personalizable y de montaje rápido
El producto cuenta con un diseño modular y un extenso premontaje antes del envío. Su instalación in situ no requiere cortes ni perforaciones, solo conexiones atornilladas, lo que reduce significativamente el ciclo de construcción. Además, se adapta con flexibilidad a las necesidades específicas de cada cliente en cuanto a luces, número de plazas de aparcamiento y formas estructurales, cumpliendo con los requisitos del proyecto «un plan, un diseño».
▶ Beneficios económicos y ambientales duales
El costo total por metro cuadrado de una marquesina fotovoltaica es de aproximadamente 1000 yuanes, solo entre 300 y 400 yuanes más que una marquesina convencional con estructura de membrana. Sin embargo, el costo se puede recuperar rápidamente gracias a los subsidios a la electricidad, tanto nacionales como locales. El sistema fotovoltaico puede generar electricidad de forma sostenible durante 25 años, y tras recuperar la inversión inicial, se puede obtener una rentabilidad neta del -20 %. Por ejemplo, un proyecto de marquesina en voladizo de 1,6 MWp en Malasia genera un promedio de 1,9 millones de kWh de electricidad al año, cubriendo el 15 % de las necesidades de electricidad operativa de la fábrica.
▶ Protección mejorada del vehículo y carga integrada

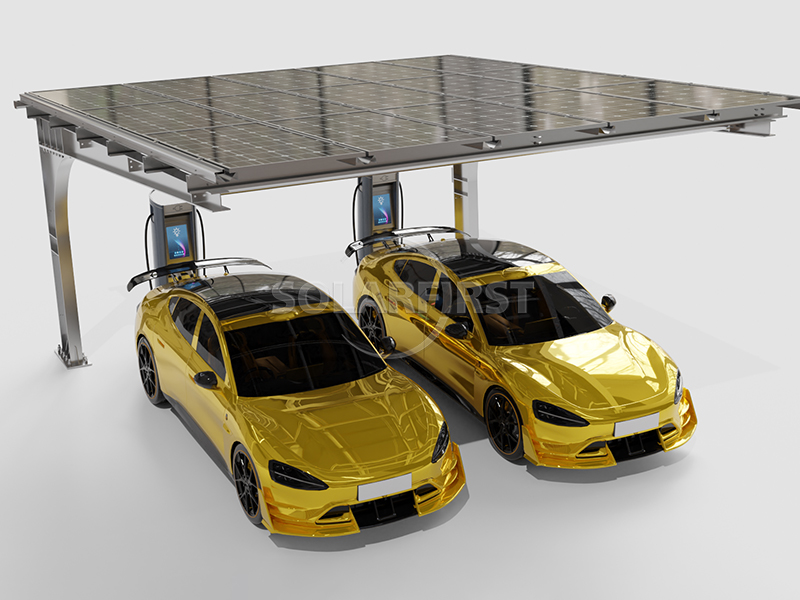

Las marquesinas solares no solo bloquean la luz solar directa, solucionando el problema de las altas temperaturas dentro de los vehículos en los estacionamientos al aire libre durante el verano, sino que también proporcionan un punto de carga natural a bordo para los propietarios de vehículos eléctricos. El sistema puede integrar puntos de carga para lograr una solución integral de "estacionamiento + carga + generación de energía".
Parámetros
| Instalación | Suelo |
| Base | Pilote de tornillo / Hormigón |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Altura libre | 2,5～3,0 m (preferiblemente ≥2,2 m) |
| Módulos fotovoltaicos aplicables | Módulos con o sin marco, disposición horizontal o vertical. |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Aluminio anodizado AL6005-T5, acero galvanizado en caliente, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Parques industriales y centros logísticos: Aparcamientos para empleados y zonas de carga y descarga de camiones.
▪ Plazas comerciales y edificios de oficinas: Aparcamiento a nivel de calle y aparcamiento en la azotea.
▪ Comunidades residenciales y villas privadas: Plazas de aparcamiento fijas y entradas para vehículos.
▪ Aparcamientos públicos e instalaciones municipales: Aparcamientos para parques, hospitales, escuelas y centros de transporte.
▪ Estaciones de autobuses eléctricos y puntos de recarga para taxis: Instalaciones operativas que requieren un gran número de puntos de carga.
Notas importantes:
▶ Confirmar las condiciones de los cimientos del sitio
El terreno debe ser plano y firme para evitar asentamientos irregulares que podrían provocar deformaciones estructurales.
Inspeccione con antelación las tuberías subterráneas (cables, tuberías de agua, tuberías de gas, etc.) para evitar daños durante la construcción.
Tenga en cuenta la dirección del drenaje para asegurar una conexión fluida entre los canales de drenaje de la cochera y el sistema de drenaje del terreno.
▶ Calcular rigurosamente las cargas de viento y nieve.
Aunque la aleación de aluminio posee una alta resistencia, las diferentes secciones transversales y métodos de conexión dan como resultado capacidades de carga variables. Se recomienda solicitar al fabricante los cálculos o informes de prueba basados en la presión del viento y la nieve con un periodo de retorno de 50 años en la zona.
En las zonas costeras propensas a tifones, se recomienda utilizar una estructura de soporte reforzada y añadir arriostramiento diagonal.
▶ Preste atención a los detalles de impermeabilización.
La eficacia de la impermeabilización estructural depende de la precisión del proceso y la calidad de la instalación. Pueden producirse filtraciones con el paso del tiempo, una vez que el sellador o las juntas se desgastan. Es importante especificar un período de garantía de impermeabilización claro (por ejemplo, de 5 a 10 años).
Para cocheras de grandes dimensiones, se recomienda realizar una prueba de pulverización de agua para confirmar la ausencia de fugas.
Resumen
Las marquesinas solares en voladizo de acero al carbono son un producto consolidado en la integración de la energía fotovoltaica en la construcción, que combina practicidad, economía y valor medioambiental. Gracias a su estructura de acero al carbono de alta resistencia y su diseño en voladizo, permiten un paso libre sin pilares y una distribución espacial muy flexible; además, integran la generación de energía fotovoltaica, proporcionando energía limpia durante 25 años.
Desde plazas de aparcamiento privadas para familias hasta grandes aparcamientos comerciales, desde parques industriales hasta instituciones públicas, este producto ofrece soluciones personalizadas para satisfacer las diversas necesidades de cada situación en cuanto a eficiencia energética, protección de vehículos y estética del espacio. Si bien la inversión inicial es mayor que la de las marquesinas tradicionales, su rápido retorno de la inversión y sus importantes beneficios a largo plazo se deben al ahorro en costes de electricidad, los ingresos excedentes por la conexión a la red eléctrica y las subvenciones gubernamentales.
Con el continuo avance de la estrategia de doble carbono y la rápida popularización de los vehículos de nuevas energías, las marquesinas solares en voladizo de acero al carbono no solo representan una mejora ecológica para los espacios de estacionamiento, sino también una infraestructura importante para lograr la transformación hacia una economía baja en carbono y aumentar el valor de los activos.

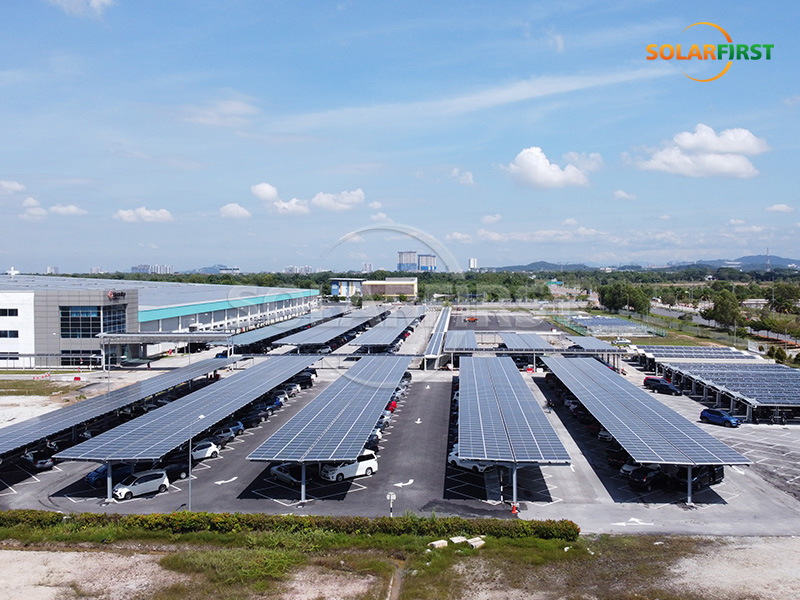

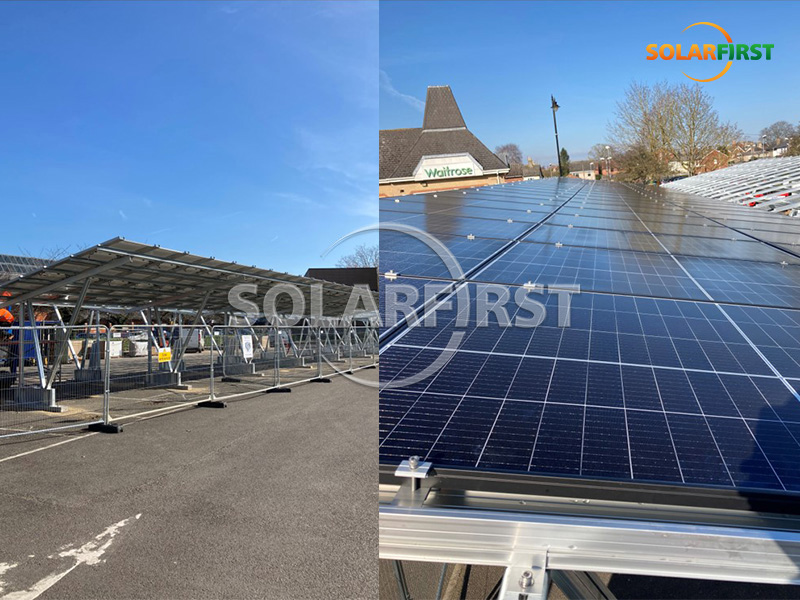

Referencia del proyecto Solar First
