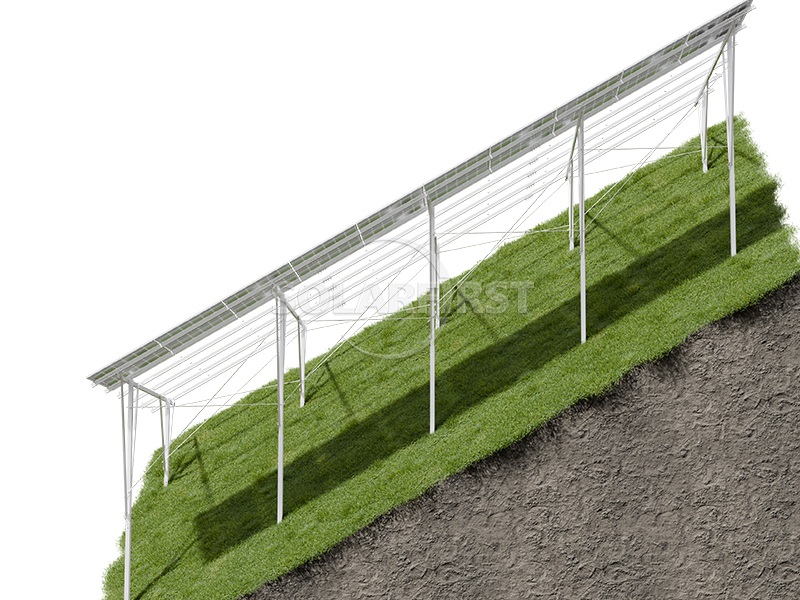

Soporte de suelo para paneles solares mediante pilotes de ariete - Zona de pendiente

El soporte solar de suelo con pilotes de apisonamiento para pendientes utiliza pilotes de acero galvanizado en caliente hincados hidráulicamente, eliminando la necesidad de hormigón. Su estructura de doble columna con puntos ajustables permite ángulos de inclinación de 0 a 60°, resistencia al viento de hasta 60 m/s, resistencia a la carga de nieve de hasta 1,4 kN/m², resistencia a la corrosión y a la intemperie, y una vida útil de diseño superior a 25 años. Al mismo tiempo, el sistema preserva el terreno original, eliminando los costes de nivelación, acortando el periodo de construcción entre un 30 % y un 50 %, y reduciendo los costes laborales en aproximadamente un 20 %. Su prefabricación modular lo hace idóneo para pendientes y zonas remotas, convirtiéndolo en una opción ideal para la conexión rápida a la red y para centrales eléctricas de alta rentabilidad.

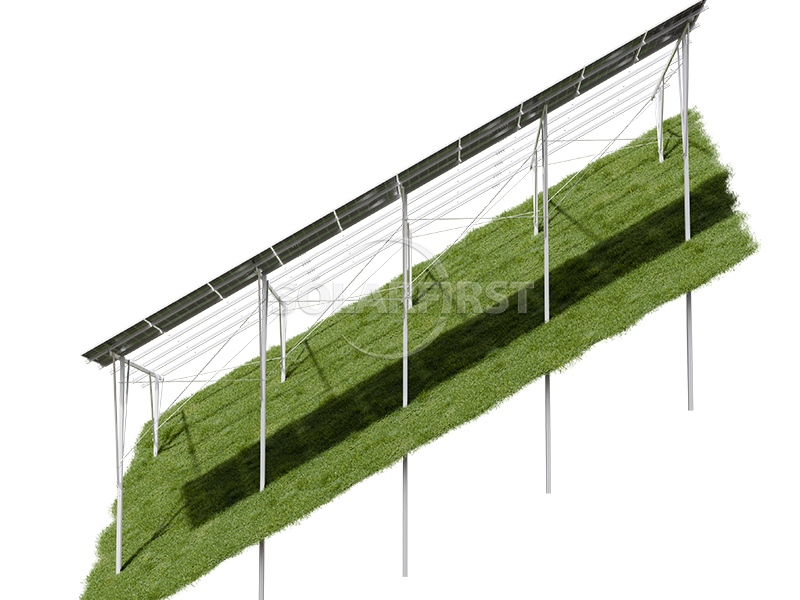

Componentes del producto

Ventaja

▪ Sin inmutarse ante terrenos complejos, maximizando el uso del suelo:

Diseñado específicamente para pendientes y colinas, se puede instalar directamente sobre el terreno existente, eliminando los altos costos y el tiempo asociados con los métodos tradicionales que requieren una extensa nivelación del terreno. Su estructura de soporte de dos o varias columnas se adapta con flexibilidad a las ondulaciones del terreno en las direcciones norte-sur y este-oeste.

▪ El ajuste flexible garantiza un ángulo óptimo de generación de energía:

Equipado con componentes de articulación giratoria flexibles y soportes de longitud ajustable, el sistema permite una amplia gama de ajustes multidireccionales en la parte superior del soporte, lo que garantiza que los paneles fotovoltaicos estén orientados con precisión hacia el sur y alcancen el ángulo de inclinación óptimo, asegurando una generación de energía de alta eficiencia incluso en terrenos complejos.

▪ Instalación altamente eficiente y rápida, que reduce el tiempo de construcción:

Las máquinas de pilotaje hidráulicas se utilizan para hincar directamente pilotes de acero en el suelo, completando la cimentación en segundos. Muchos sistemas también emplean un diseño modular altamente preensamblado en fábrica, lo que reduce significativamente el tiempo de montaje en obra y aumenta la velocidad de instalación hasta en un 50 % en comparación con las soluciones de anclaje al suelo.

▪ Robusto y duradero, seguro y fiable:

Los componentes estructurales principales (como pilotes de acero y vigas principales) están galvanizados en caliente o recubiertos con zinc-aluminio-magnesio, lo que les confiere una resistencia a la corrosión y al envejecimiento excepcionales. La garantía del producto suele ser de 10 años. La resistencia al viento suele ser superior a 60 m/s (suficiente para soportar un huracán de categoría 17), y la capacidad de carga de nieve suele ser de 1,4 kN/m² o superior.

▪ Respetuoso con el medio ambiente y con un impacto ecológico mínimo:

El proceso de instalación elimina la necesidad de excavaciones a gran escala y vertido de hormigón, protegiendo en gran medida la topografía y la vegetación originales y minimizando las alteraciones en el ecosistema local.

▪ Económicamente eficiente con costes totales reducidos:

Si bien la inversión inicial en equipos de pilotaje y soportes especializados puede ser ligeramente mayor, la reducción del movimiento de tierras, el acortamiento del período de construcción, el ahorro de mano de obra y la maximización del uso del terreno dan como resultado un mejor retorno de la inversión a lo largo de todo el ciclo de vida.

Parámetros

Escenarios aplicables

Centrales fotovoltaicas comerciales de tamaño mediano a grande, instaladas en tierra: Especialmente adecuadas para terrenos agrícolas o no utilizados en zonas montañosas, con pendientes pronunciadas y barrancos, estas plantas pueden adaptarse al terreno mediante estructuras de soporte, logrando así una complementariedad entre la agricultura y la energía solar.

▶ Centrales de energía fotovoltaica de uso industrial:

Entre las grandes centrales eléctricas terrestres, el método de pilotaje ofrece una rápida velocidad de construcción y una gran adaptabilidad al terreno, lo que lo convierte en la opción preferida para garantizar el cumplimiento de los plazos de los proyectos de gran envergadura.

▶ Áreas ecológicas con altos requisitos de protección ambiental:

Este tipo de cimentación, que causa un daño mínimo al terreno, mitiga eficazmente los riesgos relacionados con la aprobación medioambiental.

▶ Zonas con condiciones geológicas complejas:

Es posible adaptarse a diversas condiciones geológicas complejas cambiando el tipo de cimentación (como pilotes helicoidales o pilotes PHC).

Notas importantes:

A pesar de sus claras ventajas, es necesaria una evaluación cuidadosa en ciertos escenarios:



▪ Resistencia a la extracción relativamente limitada: En cimientos extremadamente blandos o en zonas con fuertes vientos, su resistencia a la extracción puede ser menor que la de los cimientos de hormigón enterrados a gran profundidad.



▪ Dificultad en la construcción en formaciones rocosas duras: Los estudios geológicos insuficientes pueden dificultar la instalación de pilotes, lo que a menudo requiere asistencia previa a la perforación.



▪ Desafíos de la corrosión: En terrenos salino-alcalinos y entornos costeros altamente corrosivos, el revestimiento galvanizado de los pilotes de impacto se enfrenta a riesgos de corrosión; se recomienda el uso de pilotes helicoidales como prioridad.



▪ Las capas de suelo pedregoso pueden dañar el revestimiento galvanizado: La grava puede rayar el revestimiento anticorrosión de la superficie del pilote, lo que afecta a su vida útil a largo plazo.



Instalación

•

  01 Hincado de pilotes con tornillo

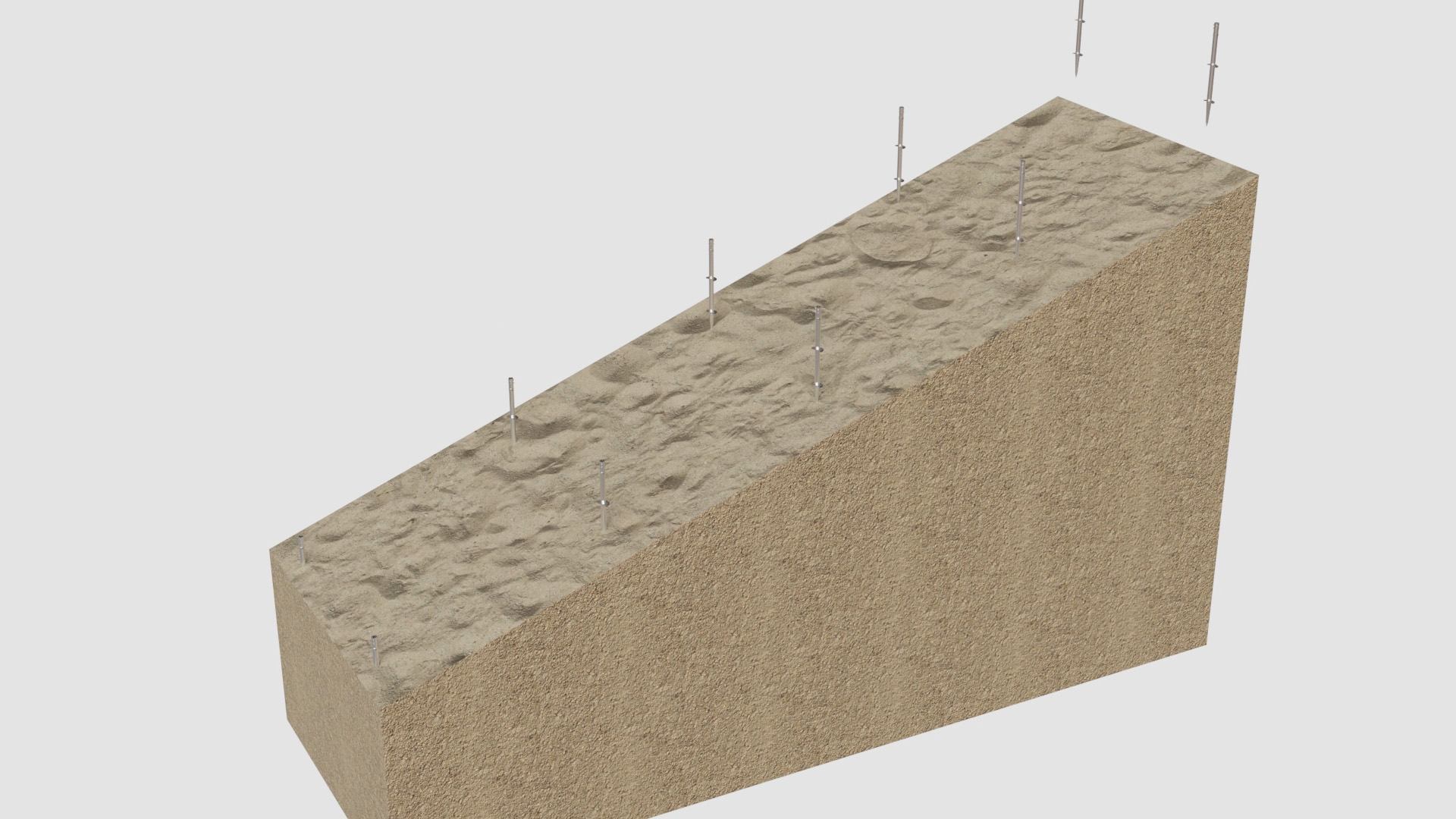

  Utilice una hincadora de pilotes hidráulica para clavar pilotes de acero galvanizado en caliente en el terreno inclinado según su posicionamiento, asegurando una desviación de verticalidad de ≤1°.

•

  02 Instalación de columnas

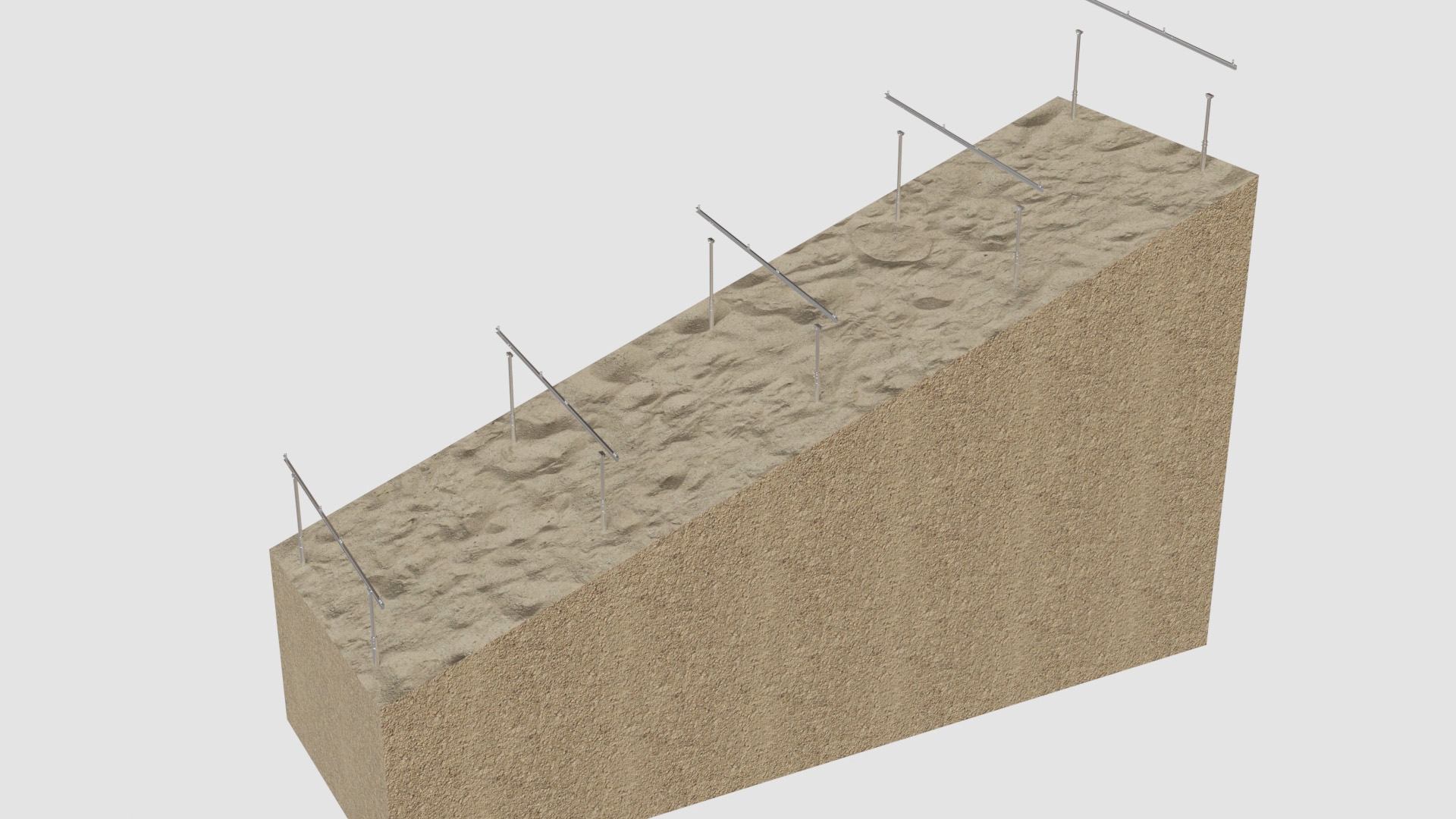

  Instale columnas ajustables sobre los pilotes de acero y fíjelas inicialmente con pernos.



•

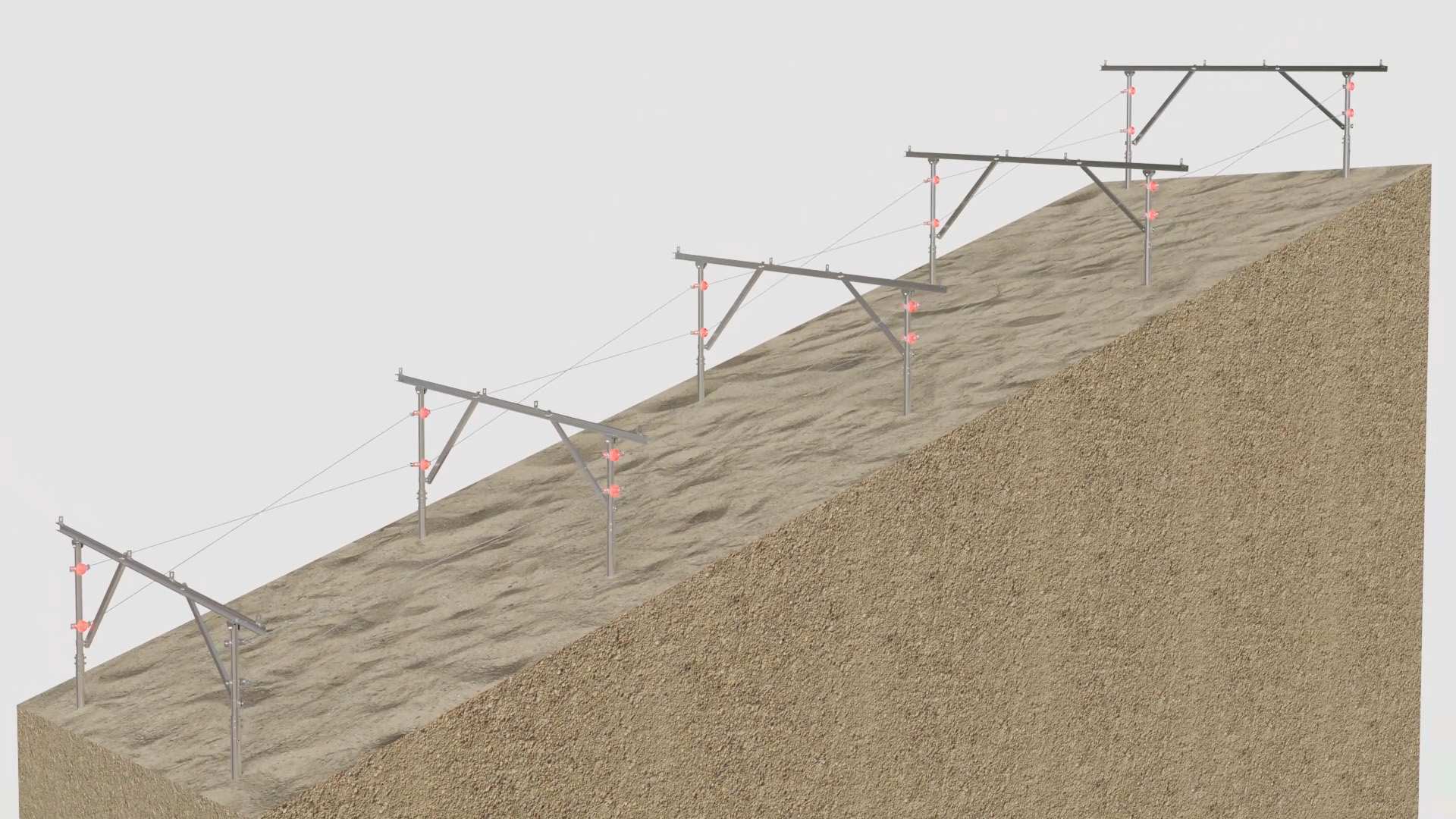

  03 Instalación de vigas inclinadas

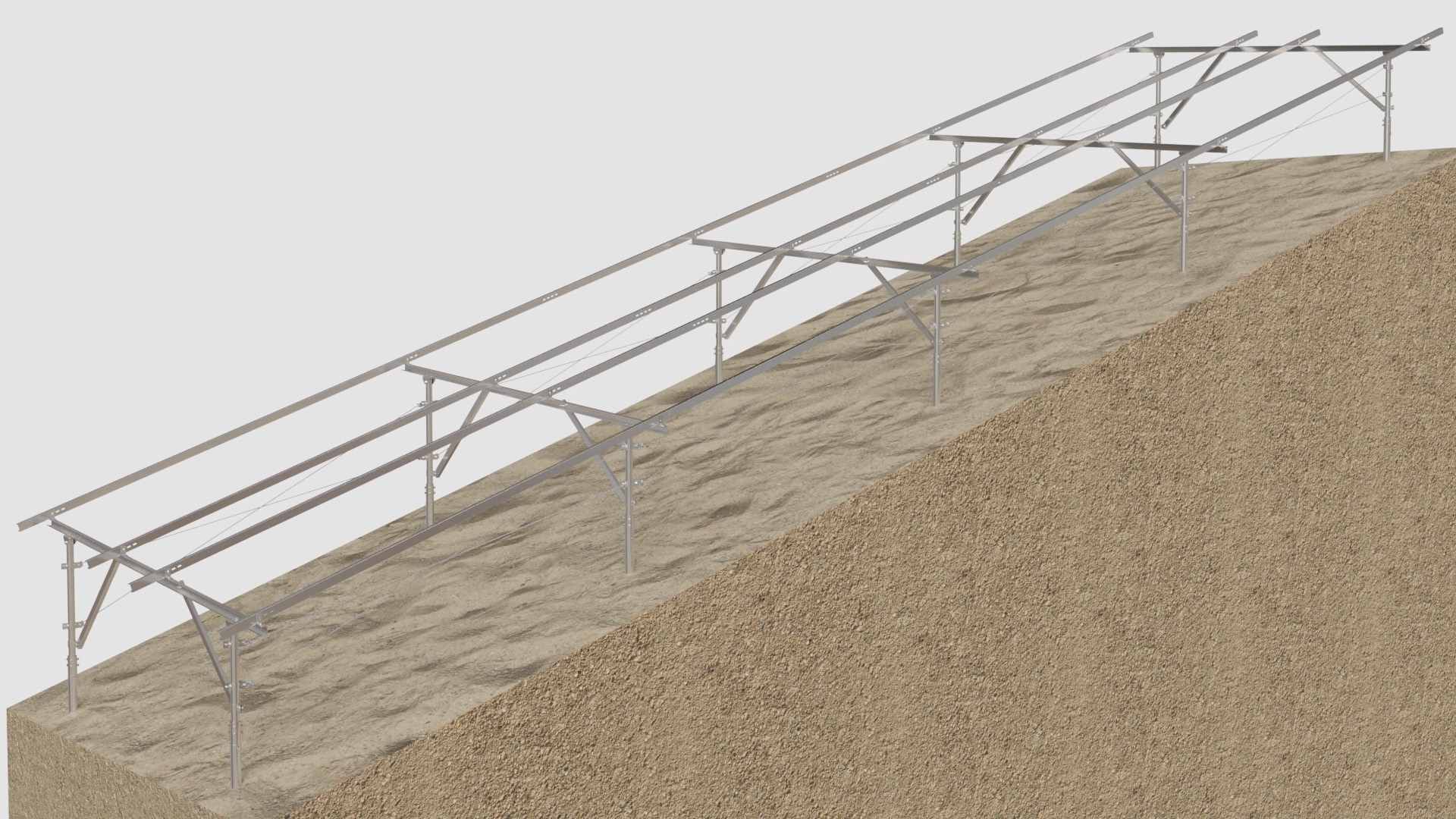

  Coloca las vigas inclinadas sobre las columnas y ajústalas al ángulo de inclinación óptimo para la generación de energía.
•

  04 Instalación de arriostramiento diagonal

  Instale arriostramientos diagonales entre las columnas y las vigas inclinadas para mejorar la estabilidad de la estructura de soporte frente al viento y la flexión.

•

  05 Instalación de las barras de acoplamiento

  Instale tirantes transversalmente entre las filas de columnas para mejorar la rigidez longitudinal y la capacidad antideslizante de toda la estructura de soporte.



•

  06 Instalación de correas

  Coloque y fije las correas perpendicularmente a las vigas inclinadas para formar una superficie de montaje plana para los paneles solares.



•

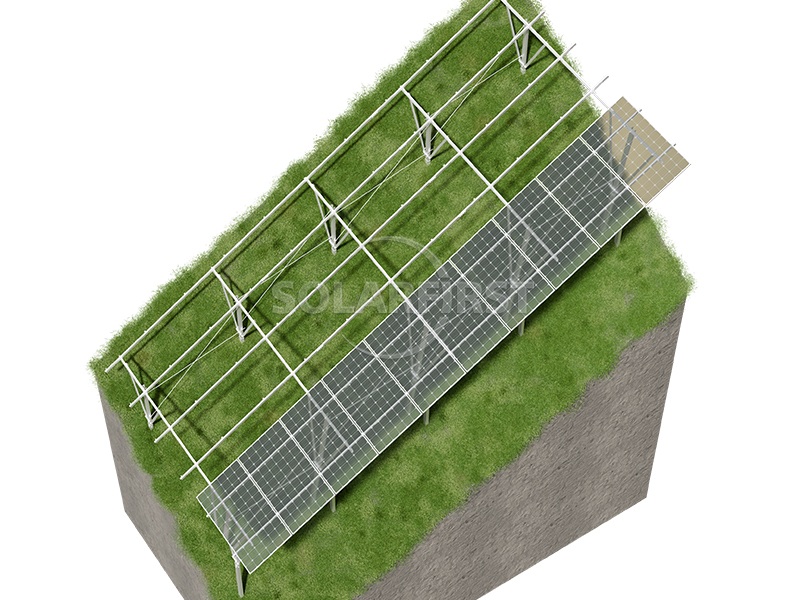

  07 Instalación de paneles solares:

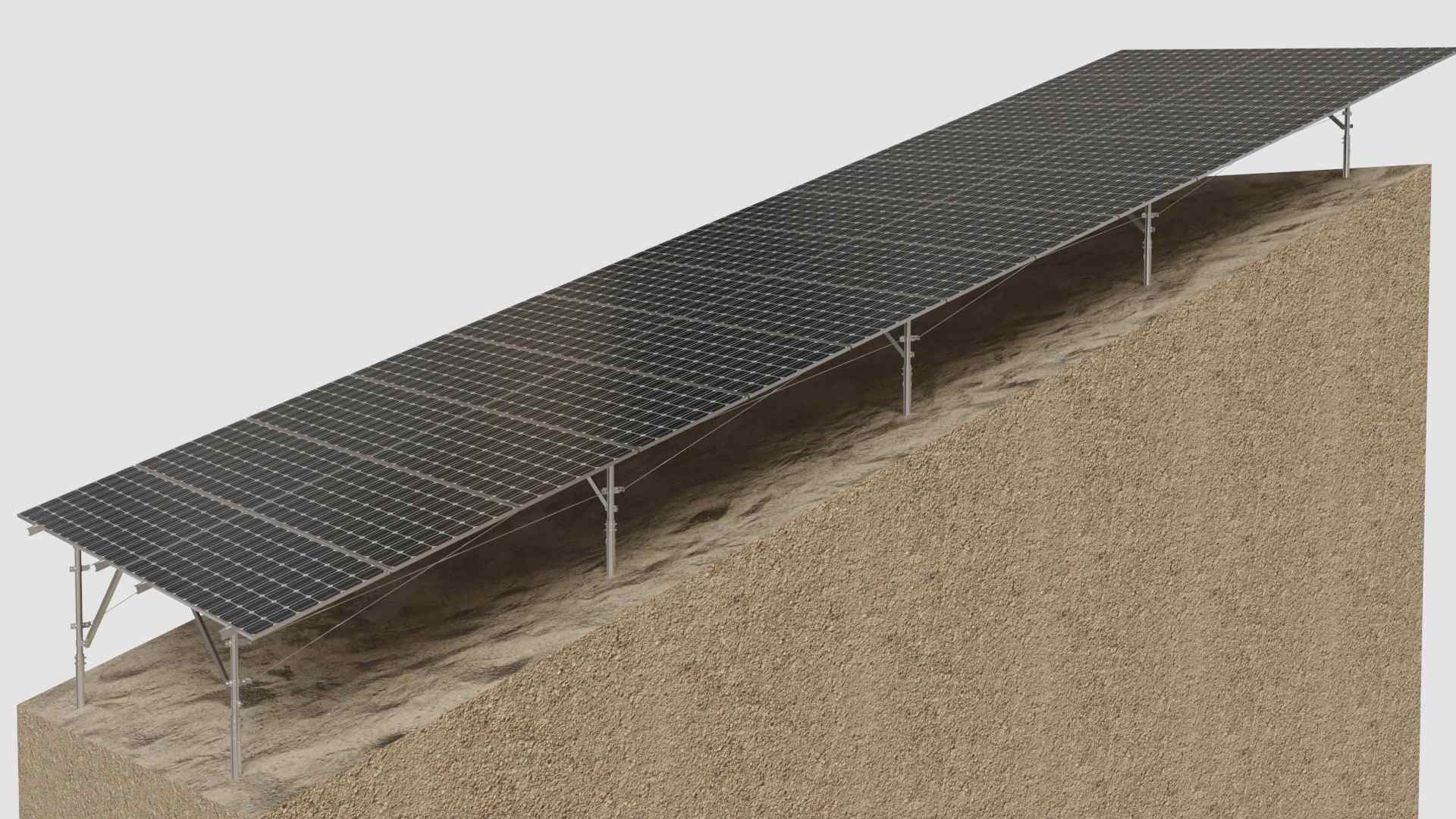

  Coloque los módulos fotovoltaicos sobre las correas, fíjelos con abrazaderas y deje espacio para la dilatación térmica.
