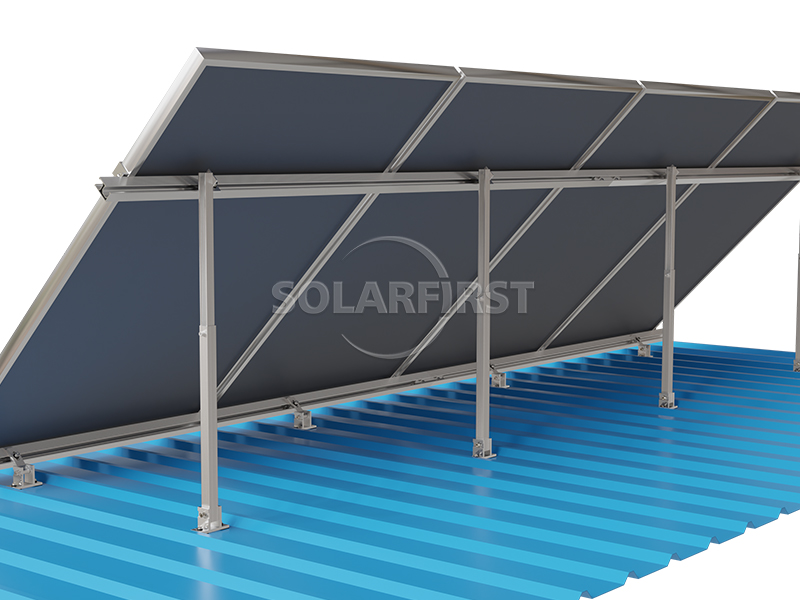

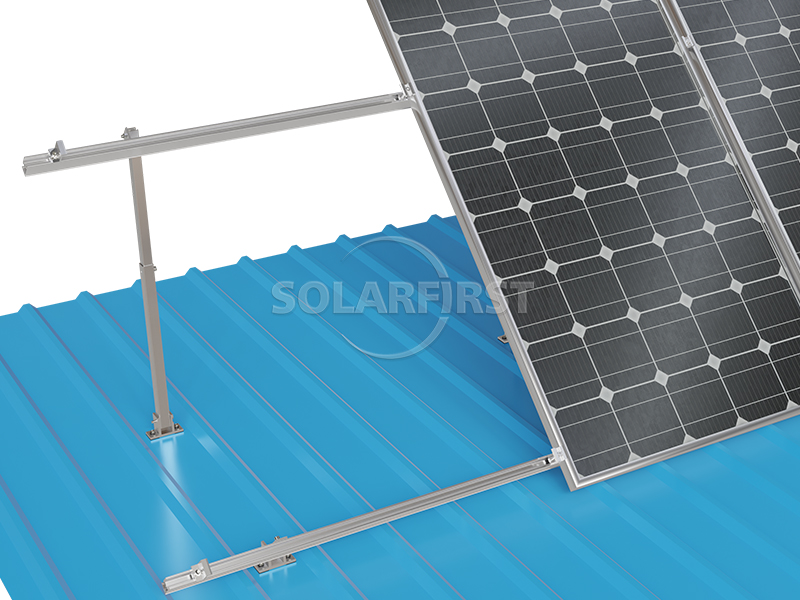

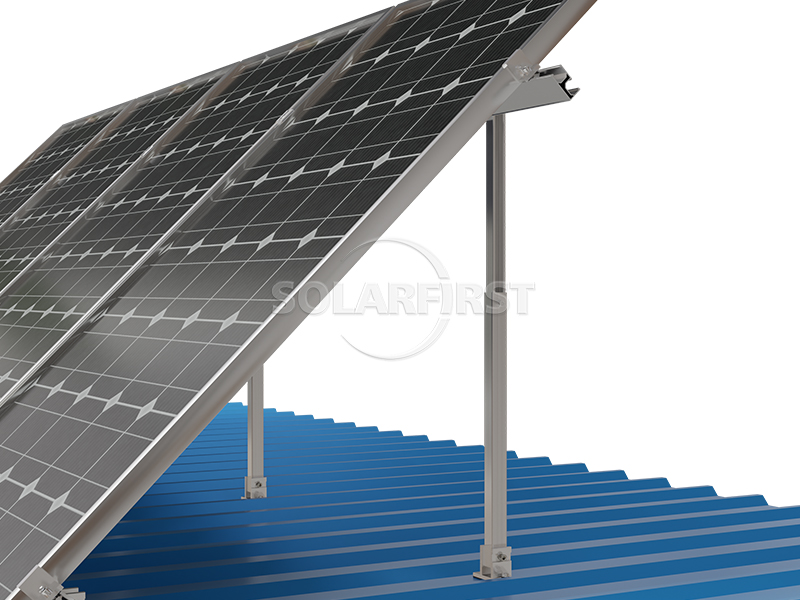

El soporte fotovoltaico ajustable delantero y trasero para techos de acero corrugado es un sistema de soporte para paneles solares diseñado específicamente para su instalación en techos metálicos de acero corrugado. Su nombre proviene de su singular diseño de estructura de soporte delantero y trasero: al ajustar la diferencia de altura entre los soportes delantero y trasero, se puede variar el ángulo de inclinación de los paneles fotovoltaicos para adaptarse a las diferentes condiciones de luz solar de la región, las pendientes del techo y los requisitos de carga.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto
Las patas de soporte delanteras y traseras ajustables para sistemas fotovoltaicos en techos de acero corrugado son un sistema de soporte para módulos solares diseñado específicamente para techos de acero corrugado. Su característica principal es la altura ajustable de las patas de soporte delanteras y traseras, lo que permite un ajuste flexible del ángulo de inclinación de instalación del módulo fotovoltaico (normalmente de 0° a 60°) para adaptarse a las diferentes condiciones de radiación solar, pendientes del techo y requisitos de carga en distintas regiones latitudinales. El producto utiliza aleación de aluminio de alta resistencia y fijaciones de acero inoxidable, junto con abrazaderas no perforadas para una fijación segura, sin dañar la capa impermeabilizante del techo. Se utiliza ampliamente en centrales fotovoltaicas distribuidas sobre techos de acero corrugado de plantas industriales, almacenes, parques logísticos y edificios comerciales.

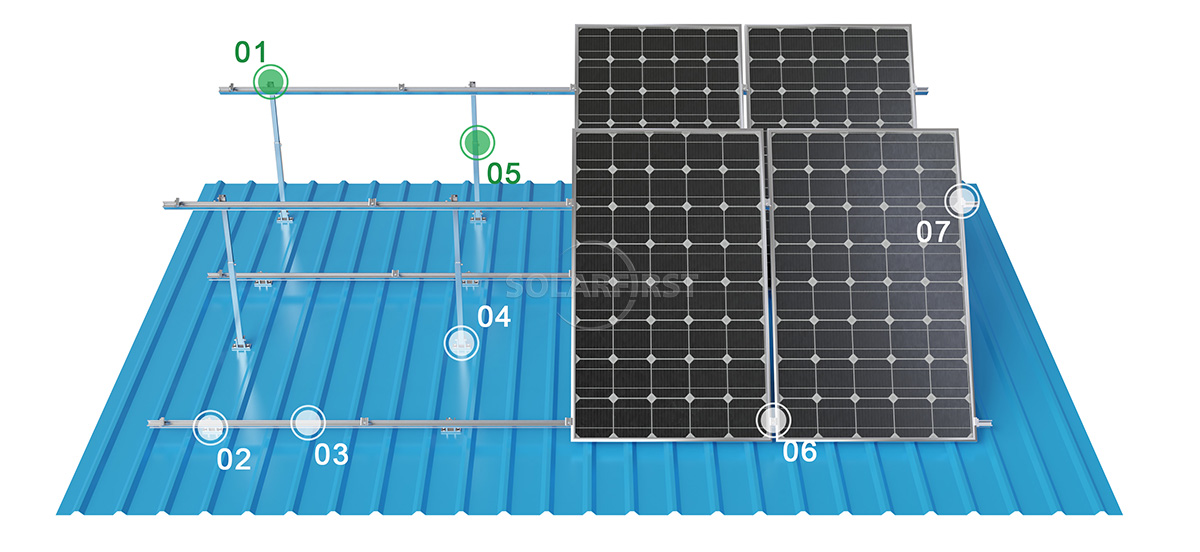

Componentes del producto
Ventajas
Parámetros
| Instalación | Techo de metal |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | 5° ~ 45° |
| Orientación de componentes | Disposición horizontal/vertical flexible |
| Componentes aplicables | Compatible con módulos fotovoltaicos con y sin marco. |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▶ Plantas industriales
Centrales de energía fotovoltaica instaladas en techos de acero corrugado en industrias como la siderúrgica, la de maquinaria, la electrónica y la textil.
▶ Parques logísticos y de almacenamiento
Techos de acero corrugado de gran superficie y pendiente suave, adecuados para el despliegue de paneles solares a gran escala.
▶ Edificios comerciales
Proyectos de autoconsumo o de generación de energía conectada a la red eléctrica en techos de acero corrugado en centros comerciales, supermercados, cámaras frigoríficas, etc.
▶ Instalaciones agrícolas
Recocido de techos de acero corrugado para granjas ganaderas e invernaderos.
▶ Zonas costeras y de alta presión eólica
Equipadas con abrazaderas de alta resistencia y diseños resistentes al viento, son adecuadas para zonas propensas a tifones.
▶ Zonas del norte con grandes acumulaciones de nieve
Los requisitos de carga de nieve se cumplen aumentando la resistencia de los soportes delanteros y traseros y la densidad de los rieles guía.
Características

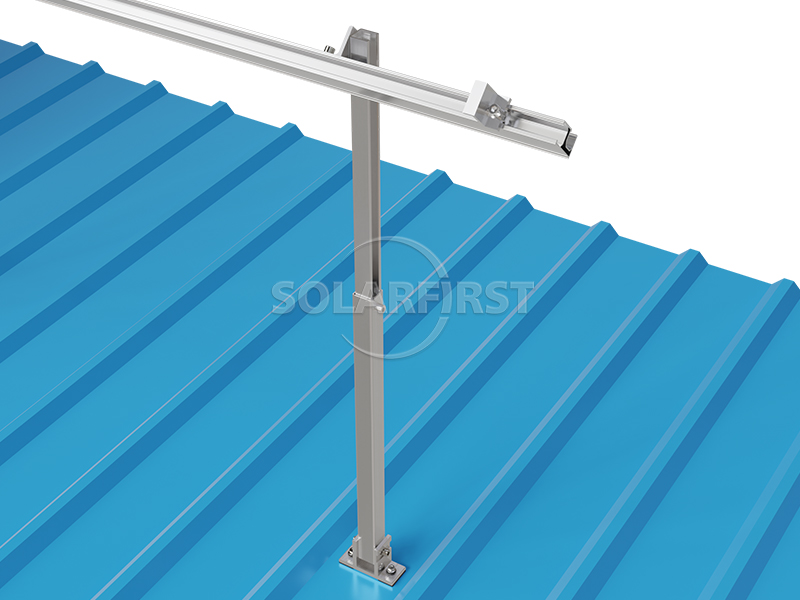

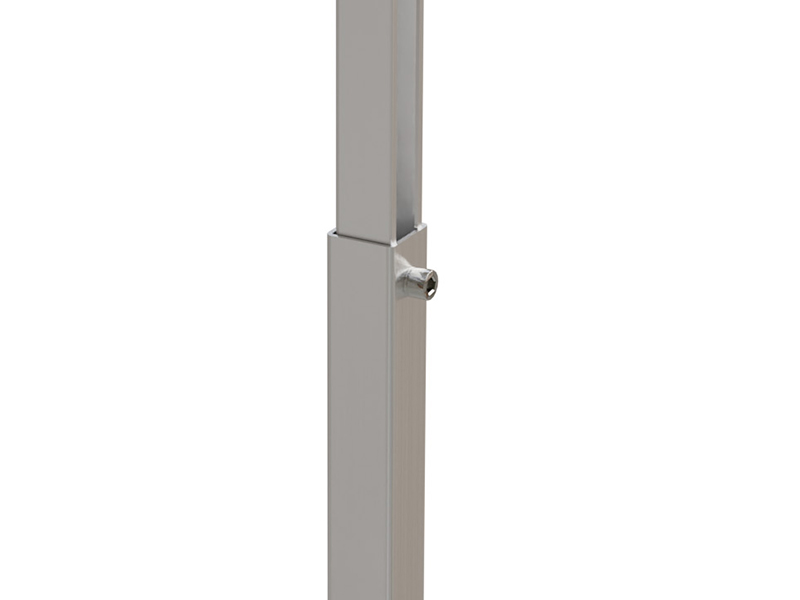

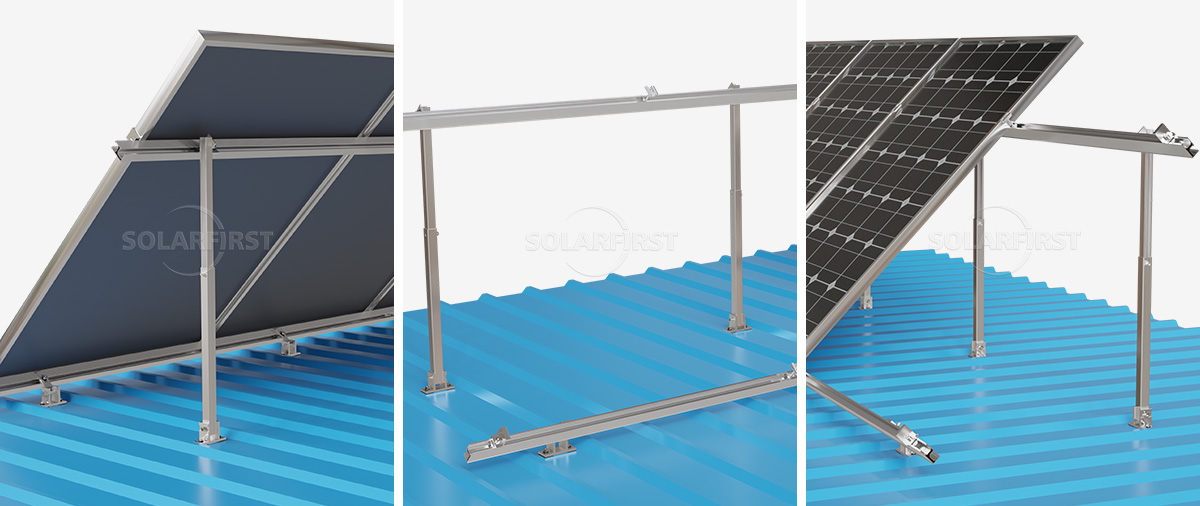

▶Altura y ángulo de inclinación ajustables
Esta es la principal ventaja de los soportes delanteros y traseros ajustables. Al ajustar la diferencia de altura entre las patas delanteras y traseras, se puede modificar de forma flexible el ángulo de inclinación de instalación de los módulos fotovoltaicos. Los rangos de ángulo de ajuste más comunes incluyen:
Modelos de ángulo fijo: aproximadamente 10°, 15°, 30°, etc.
Modelos con ángulo ajustable: 0°~30°, 30°~60°, 5°~45°, etc.

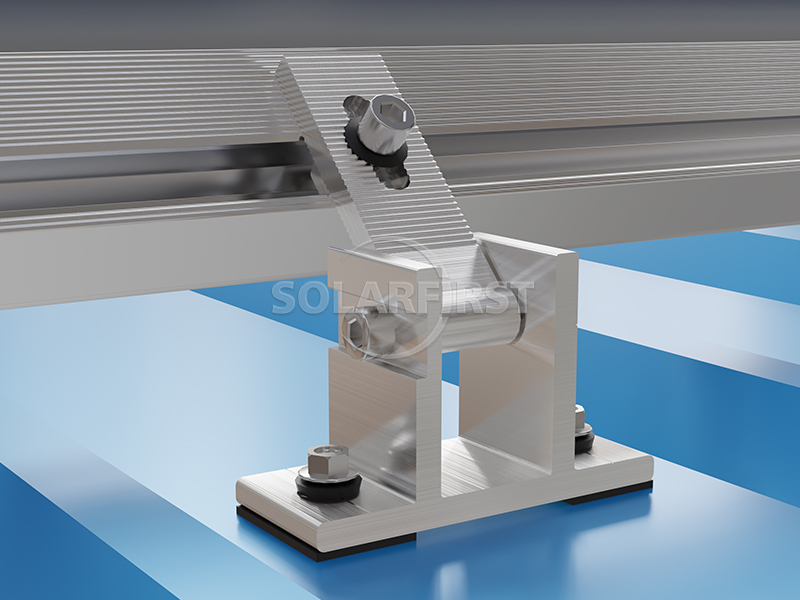

El ángulo de inclinación se puede ajustar según los cambios estacionales para adaptarse a las variaciones de la altitud solar, mejorando así la eficiencia de generación de energía del sistema fotovoltaico. Por ejemplo, un tipo de soporte para equipos fotovoltaicos con inclinación ajustable, mediante múltiples orificios de conexión en la viga inclinada frontal y pernos en el conector del soporte inclinado trasero, permite ajustar el ángulo de inclinación a diferentes niveles para adaptarse a distintos entornos de instalación.
▶ Capacidad de ajuste multidireccional
Algunos productos de gama media a alta también permiten el ajuste en múltiples direcciones (de adelante hacia atrás, de izquierda a derecha y de arriba hacia abajo), lo que mejora significativamente la flexibilidad y la puntualidad de la instalación de ingeniería y se adapta mejor a las desviaciones estructurales reales de los techos de acero corrugado.
▶ Diseño de instalación sin perforaciones
Los soportes delanteros y traseros ajustables se fijan generalmente con abrazaderas, lo que elimina la necesidad de taladrar o soldar en el techo de acero corrugado. Esto elimina prácticamente el riesgo de filtraciones, garantizando la integridad de la capa impermeable y la seguridad del entorno de producción interno.
▶ Diseño modular y altamente preensamblado
Los productos vienen preensamblados en su mayoría de fábrica. Los trabajadores de la construcción solo necesitan realizar un montaje y fijación sencillos en el tejado, eliminando la necesidad de cortar o taladrar en obra. Esto reduce significativamente el tiempo de construcción y los costes laborales.
▶ Alta resistencia y resistencia a la corrosión
El cuerpo principal de los soportes está fabricado principalmente con aleación de aluminio de grado 6005-T5 o 6063-T5, con un tratamiento superficial anodizado. El espesor de la capa de óxido es de ≥15 μm, lo que proporciona una excelente resistencia a la corrosión y garantiza una vida útil de más de 20 años.
Notas importantes:
▶ Verificación de la capacidad de carga del techo
Antes de la instalación, un ingeniero estructural debe verificar la capacidad de carga de las correas y paneles de techo de acero corrugado para evitar sobrecargas que podrían provocar deformaciones o colapsos.
▶ Confirmación de coincidencia del tipo de baldosa
Las abrazaderas deben seleccionarse de manera que se ajusten perfectamente al modelo específico del techo de acero corrugado (altura de la onda, pendiente de la onda y tipo de borde de bloqueo) en la obra; de lo contrario, una sujeción inestable puede provocar riesgos para la seguridad.
▶ El ajuste del ángulo de inclinación debe ser específico para cada sitio.
El ángulo de inclinación ajustable debe determinarse mediante un cálculo exhaustivo de la latitud local, la radiación anual y las condiciones de presión del viento; un ángulo mayor no siempre es mejor. Los ángulos de inclinación excesivamente altos aumentarán significativamente la carga del viento.
▶ Control del par de apriete
Todas las conexiones de pernos de acero inoxidable deben apretarse al valor de diseño utilizando una llave dinamométrica. El coeficiente de apriete debe verificarse antes de la instalación para evitar que se aflojen o se aprieten demasiado, lo que podría dañar las roscas.
▶ Inspección y mantenimiento regulares
Se recomienda comprobar la firmeza de las abrazaderas y el estado de los tornillos de ajuste delanteros y traseros cada seis meses o después de cada viento fuerte o nevada intensa, y apretarlos de inmediato.
▶ Impermeabilización y sellado
Aunque las abrazaderas no están perforadas, si la chapa de acero corrugado se golpea o se raya durante la instalación, se debe aplicar un sellador impermeable para evitar una mayor corrosión.
▶ Distancia de seguridad eléctrica
Los componentes y el cableado deben mantenerse a una distancia segura de cualquier posible ventana de extracción de humos, rejilla de ventilación, tira de protección contra rayos, etc., en el techo, y se deben garantizar conexiones a tierra adecuadas.
Resumen
El soporte fotovoltaico (FV) ajustable con columnas delanteras y traseras para techos de acero corrugado es un sistema de soporte FV profesional que integra ángulo de inclinación ajustable, instalación no destructiva, alta resistencia a la intemperie y construcción rápida. Logra una optimización flexible del ángulo mediante la diferencia de altura entre las columnas delanteras y traseras, combinada con abrazaderas especializadas y una estructura de aleación de aluminio de alta resistencia, mejorando significativamente la eficiencia de generación de energía y garantizando la impermeabilización del techo. Este producto es compatible con varios tipos de tejas de acero corrugado comunes y se utiliza ampliamente en escenarios FV distribuidos, como plantas industriales y logística de almacenes. Al seleccionar un soporte, es necesario elegir un modelo adecuado según el tipo de teja, el clima local y los parámetros de capacidad de carga, y prestar atención a las especificaciones de instalación y mantenimiento. Con una vida útil de diseño de más de 20 años y una excelente resistencia al viento y la nieve, se ha convertido en la solución de soporte preferida para estaciones de energía FV en techos de acero corrugado.

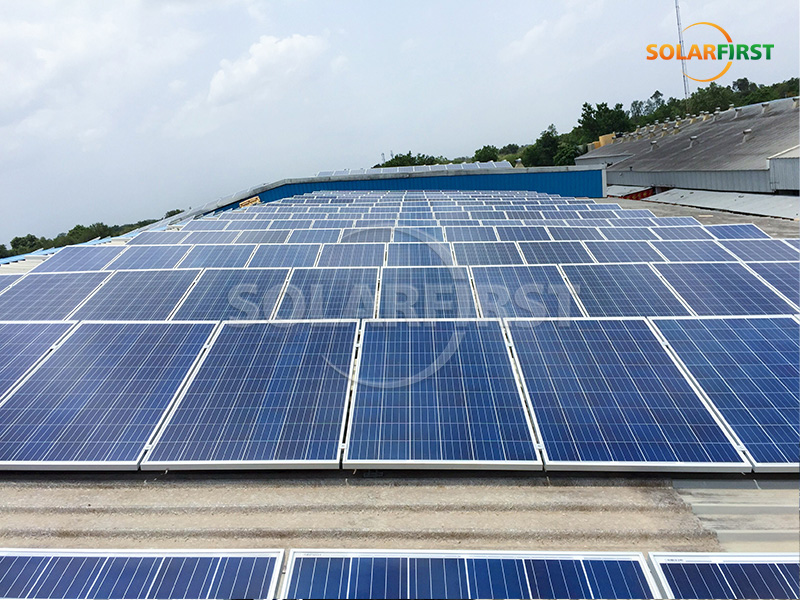

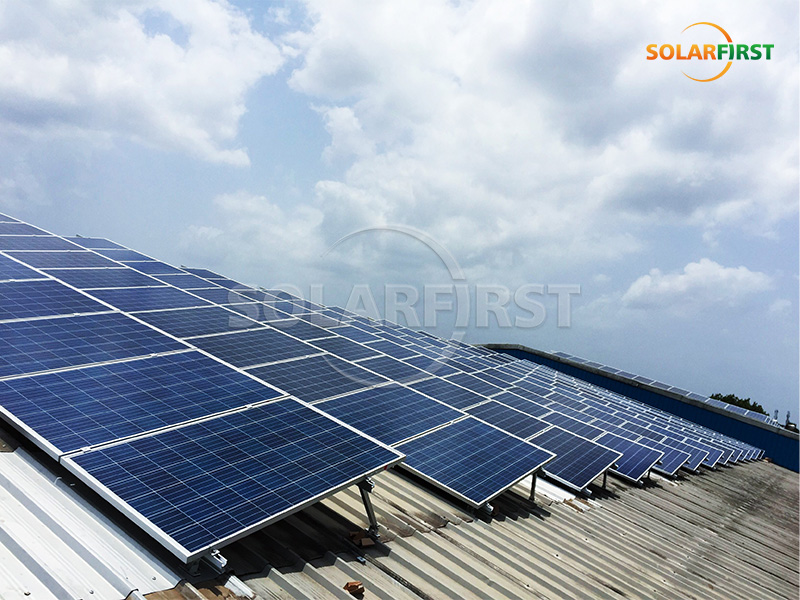

Referencia del proyecto Solar First
Puntos de conocimiento relacionados
En pocas palabras, una abrazadera para juntas alzadas es un conector para la base de paneles fotovoltaicos diseñado específicamente para techos de chapa ondulada sin perforaciones. Se fija a la junta alzada del techo mediante una abrazadera, lo que permite instalar los módulos fotovoltaicos de forma segura sin necesidad de taladrar ningún agujero en el techo.
Leer más
Este producto es un soporte fotovoltaico (FV) diseñado específicamente para cubiertas de chapa ondulada metálica Klip-Lok (de junta alzada). Su sistema de sujeción sin perforaciones elimina la necesidad de taladrar la superficie del tejado. Las abrazaderas se fijan al borde Klip-Lok de la cumbrera mediante su propia fuerza de bloqueo mecánico, proporcionando un punto de conexión fiable para los raíles o módulos fotovoltaicos. Este diseño evita los daños en los paneles del tejado causados por las perforaciones, reduciendo eficazmente el riesgo de filtraciones, y resulta especialmente adecuado para cubiertas comerciales e industriales con altos requisitos de impermeabilización.
Leer más

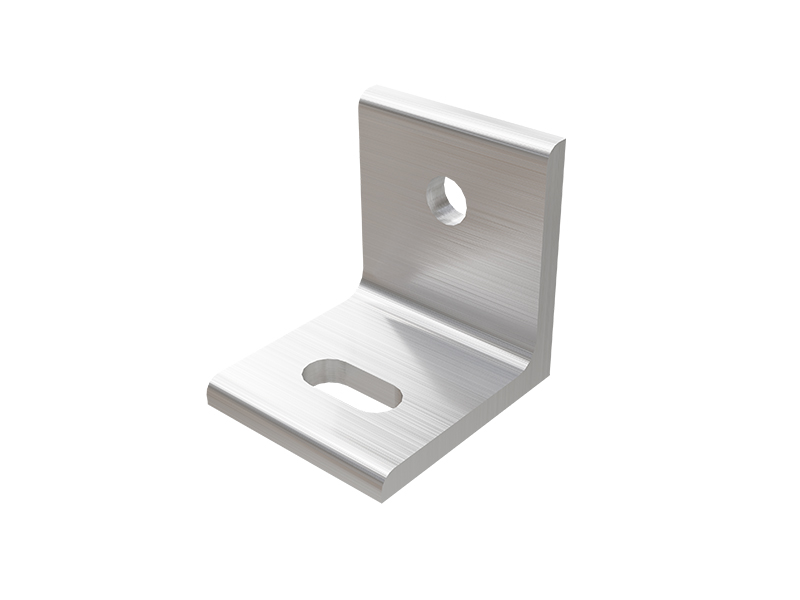

El conector en forma de L (también conocido como pie en L o soporte en forma de L) en un sistema de soporte fotovoltaico para techos de acero prelacado es un conector metálico sencillo pero indispensable, responsable de fijar de forma segura los rieles guía que soportan los módulos fotovoltaicos al techo de acero prelacado. Tiene forma de ángulo recto (L), es ligero y sirve principalmente como elemento de anclaje que conecta las partes superior e inferior de la estructura.
Leer más
El riel en forma de U para el montaje de paneles fotovoltaicos (PV) en techos de acero corrugado es un sistema de instalación diseñado específicamente para este tipo de techos, ampliamente utilizado por su alta eficiencia y fiabilidad. Se denomina "riel en forma de U" porque su sección transversal se asemeja a la letra "U", un diseño que garantiza un equilibrio entre resistencia estructural y facilidad de instalación.
Leer más
El soporte fotovoltaico ajustable delantero y trasero para techos de acero corrugado es un sistema de soporte para paneles solares diseñado específicamente para su instalación en techos metálicos de acero corrugado. Su nombre proviene de su singular diseño de estructura de soporte delantero y trasero: al ajustar la diferencia de altura entre los soportes delantero y trasero, se puede variar el ángulo de inclinación de los paneles fotovoltaicos para adaptarse a las diferentes condiciones de luz solar de la región, las pendientes del techo y los requisitos de carga.
Leer más

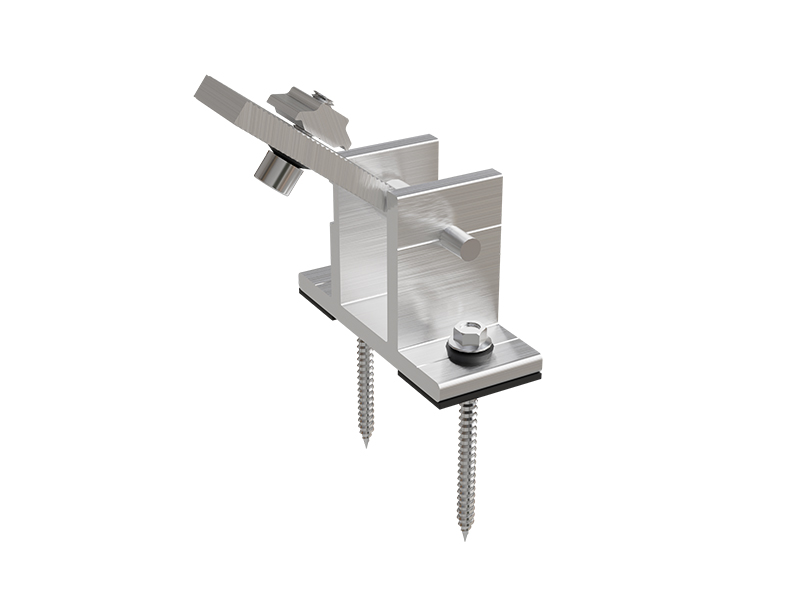

La abrazadera ondulada está diseñada específicamente para tejas de acero corrugado. Su superficie inferior curvada se adapta a la forma de las tejas y, mediante tornillos autorroscantes, fija las correas, garantizando una instalación estable del soporte fotovoltaico. Fabricada en aleación de aluminio, es resistente a la intemperie, duradera y fácil de instalar.
