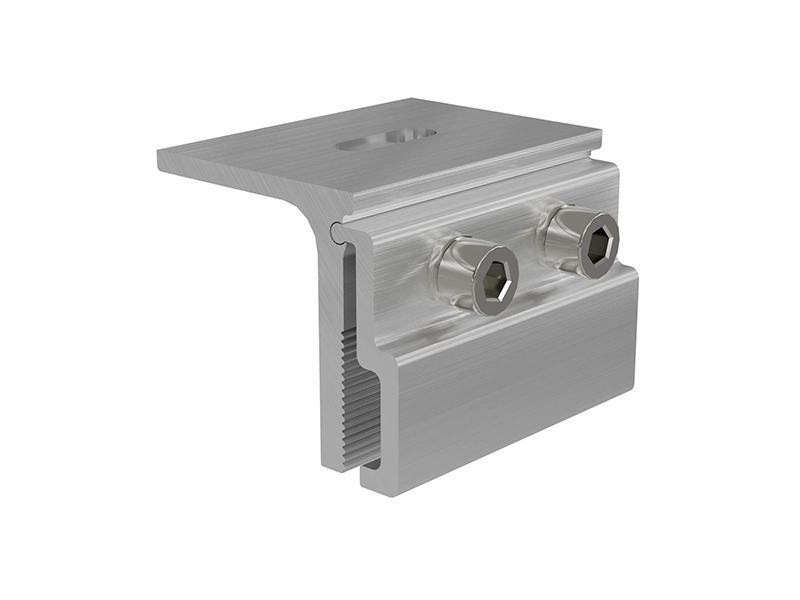

En pocas palabras, una abrazadera para juntas alzadas es un conector para la base de paneles fotovoltaicos diseñado específicamente para techos de chapa ondulada sin perforaciones. Se fija a la junta alzada del techo mediante una abrazadera, lo que permite instalar los módulos fotovoltaicos de forma segura sin necesidad de taladrar ningún agujero en el techo.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

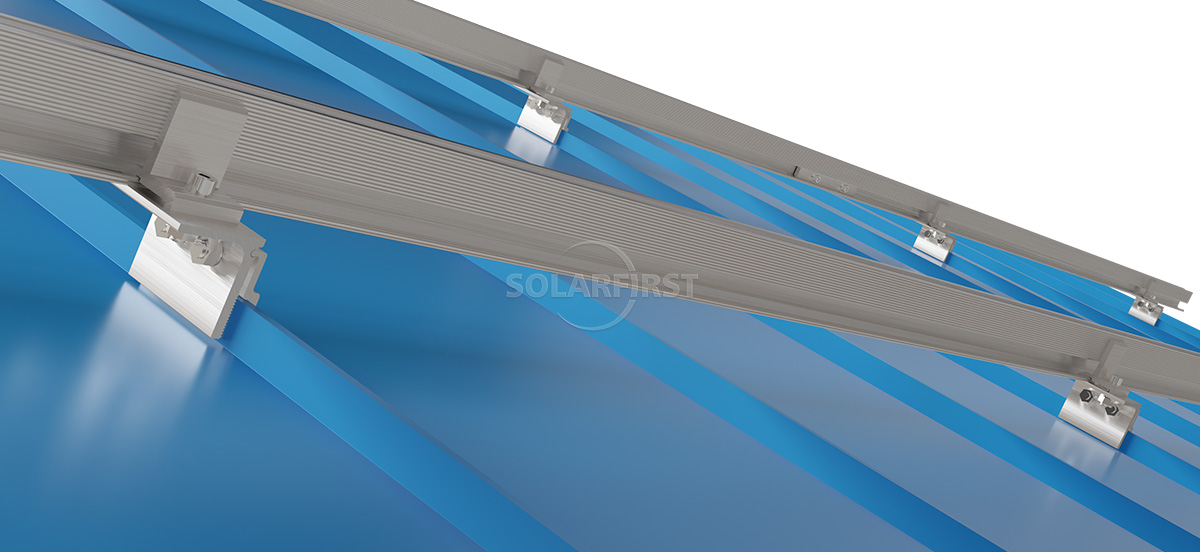

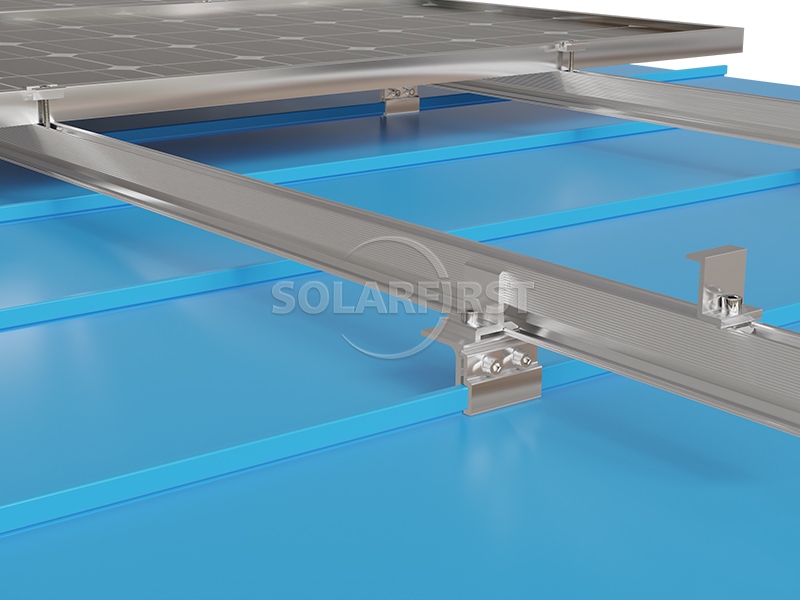

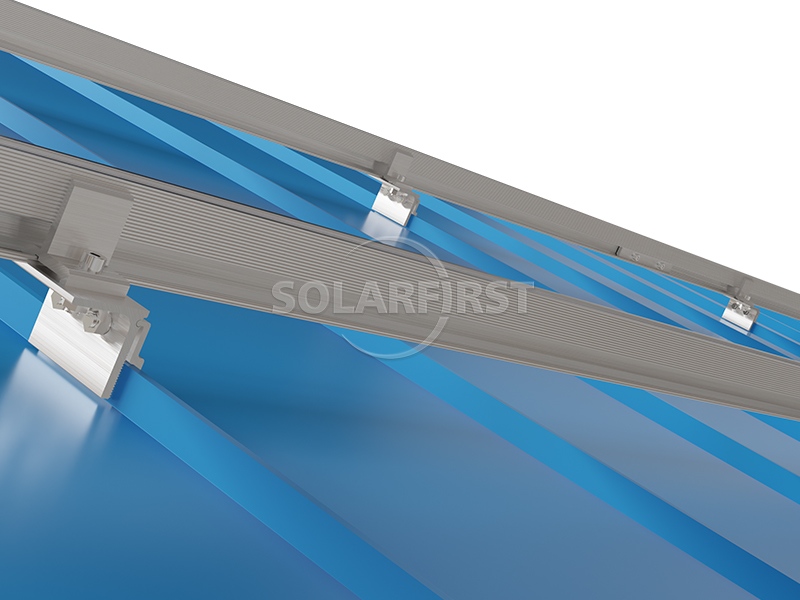

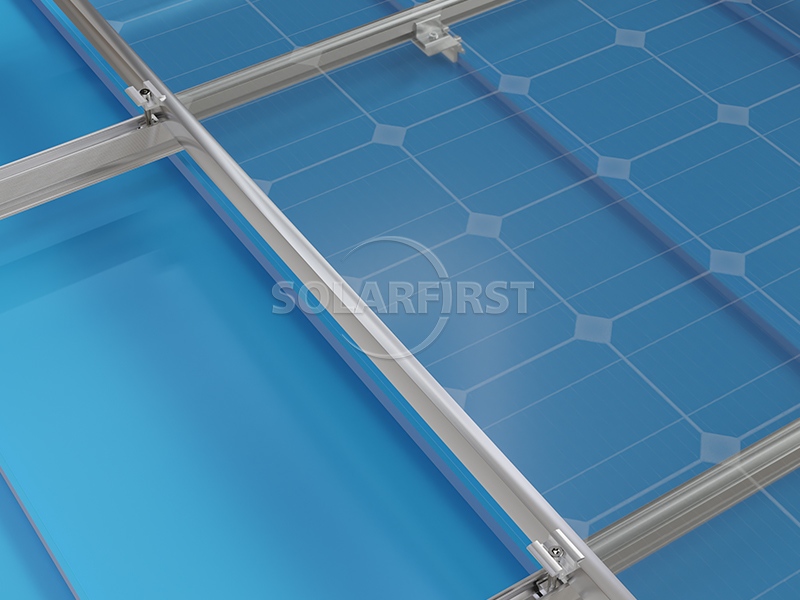

La abrazadera para juntas engatilladas es un componente esencial en los sistemas fotovoltaicos para techos de acero corrugado, donde se utiliza para conectar los soportes fotovoltaicos (FV) al techo. Diseñada específicamente para techos de acero corrugado con juntas engatilladas, emplea un método de instalación de sujeción sin perforaciones, asegurando de forma fiable los módulos fotovoltaicos al techo sin necesidad de taladrar ni soldar.

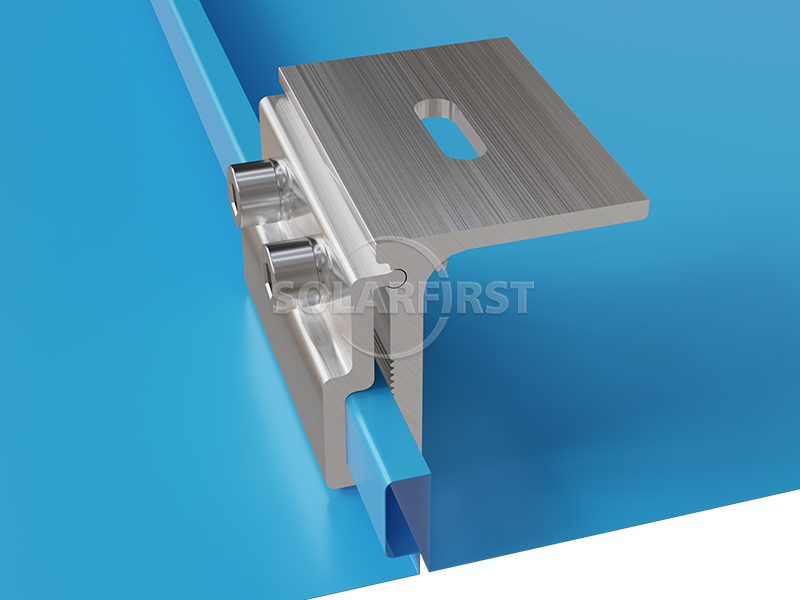

El producto utiliza los contornos precisos del cuerpo de la abrazadera para acoplarse mecánicamente a la junta alzada del techo de acero corrugado, y se basa en pernos laterales para proporcionar la fuerza de bloqueo, asegurando que la abrazadera sujete firmemente las crestas del techo de acero corrugado. Este diseño evita posibles daños a la capa impermeabilizante del techo causados por perforaciones o soldaduras, reduciendo eficazmente el riesgo de filtraciones..

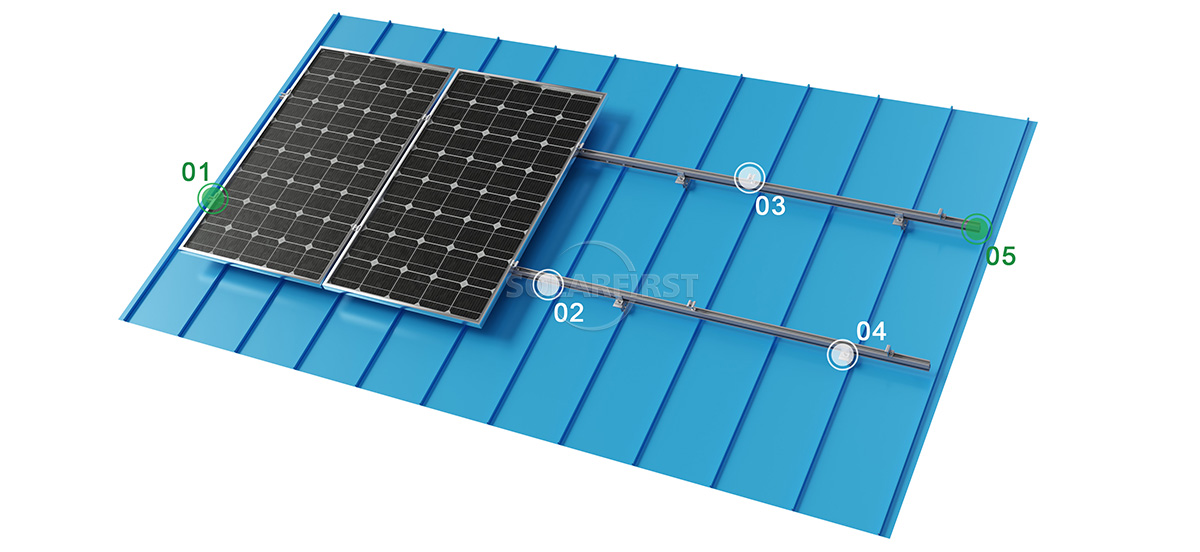

Componentes del producto
Ventaja
▪ Protege la integridad de la impermeabilización del techo
La instalación sin taladros, sin soldaduras y sin perforaciones evita los posibles daños a la capa impermeabilizante original del techo que podrían producirse al fijar los soportes.
▪ Instalación eficiente, ahorrando tiempo y costes.
Se acopla fácilmente y está listo para usar, con una instalación rápida.
▪ Alta compatibilidad y adaptación flexible
Compatibilidad con tipos de tejas: Aplicable a las tejas de cubierta de junta alzada más comunes.
▪ Estructura robusta, segura y fiable
La carrocería de aleación de aluminio de alta resistencia combina un diseño ligero con una gran capacidad de carga, lo que reduce la carga adicional sobre el techo.
Parámetros
| Instalación | Techo de metal |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▶Edificios de fábricas industriales y comerciales
Grandes cubiertas de acero corrugado, que requieren altos estándares de impermeabilización y rapidez en la construcción.
▶Centros de logística y almacenamiento
Amplia superficie de techo, apta para métodos de instalación sin perforaciones.
▶invernaderos agrícolas
En el caso de tejados metálicos inclinados, las abrazaderas pueden evitar dañar la estructura original.
▶Renovación de antiguos proyectos fotovoltaicos
Los techos metálicos existentes no se pueden perforar; la fijación mediante abrazaderas es la solución ideal.
▶Edificios con estrictos requisitos de impermeabilización
Como por ejemplo, los tejados de las fábricas en las industrias electrónica, farmacéutica y alimentaria.
Notas importantes:
▶ Confirmar que el tipo de baldosa coincide
Antes de comprar, identifique con precisión el modelo de baldosa de acero de color (mida la altura y la separación de las nervaduras) y seleccione el modelo de abrazadera correspondiente. El uso de abrazaderas incompatibles provocará un ajuste deficiente, con el consiguiente riesgo de que se aflojen o se produzcan fugas.
▶ Par de instalación del control
El par de apriete recomendado para los tornillos es de 20 a 30 N·m. Un par insuficiente resultará en una fuerza de sujeción insuficiente, mientras que un par excesivo puede dañar la placa de acero prelacado. Se recomienda utilizar una llave dinamométrica.
▶ Asegúrese de que las superficies de contacto estén limpias y las juntas intactas.
Limpie la superficie de la baldosa de acero de color para eliminar el polvo y el aceite antes de la instalación. Compruebe la integridad de las juntas de EPDM; reemplace inmediatamente cualquier junta dañada.
▶ Tratamiento auxiliar de impermeabilización
La superficie de contacto entre la abrazadera y la placa de acero prelacado se sella mediante la junta y la sujeción mecánica. En entornos extremos o proyectos con requisitos de impermeabilización especialmente exigentes, se puede aplicar un adhesivo impermeabilizante estructural neutro adicional en las juntas para reforzar aún más la protección contra la humedad.
▶ Evite la instalación en tiempo lluvioso.
Los ambientes húmedos afectarán la calidad de la instalación y el rendimiento del sellado; la construcción debe realizarse en tiempo seco.
▶ Mantenimiento e inspección regulares
Se recomienda una inspección exhaustiva cada 6 meses, prestando especial atención a los tornillos sueltos, las juntas de goma desgastadas y la nivelación de los rieles guía. Se deben realizar inspecciones adicionales después de fenómenos meteorológicos extremos, como fuertes vientos o nevadas intensas.
▶ Verificación de la capacidad de carga estructural
Durante la fase de diseño, los profesionales deben calcular la capacidad de carga del techo original para garantizar que el margen de carga del techo de acero corrugado cumpla con los requisitos del nuevo sistema fotovoltaico. El espaciado adecuado de las abrazaderas debe determinarse en función de los cálculos de presión del viento.
▶ Selección de materiales para entornos altamente corrosivos
En entornos altamente corrosivos, como zonas costeras o zonas industriales químicas, se recomienda utilizar fijaciones de acero inoxidable de mayor calidad (por ejemplo, 316L) y comprobar que el espesor de la película anodizada de las abrazaderas cumple con los requisitos de resistencia a la corrosión.
Resumen
La abrazadera para juntas alzadas es un conector fotovoltaico no penetrante para tejas de acero corrugado. Ofrece una instalación rápida, alta resistencia y bajo riesgo de impermeabilización, además de ser compatible con diversos tipos de tejas y escuadras en forma de L, lo que permite una adaptación flexible. Al adquirirla, asegúrese de que el tipo de teja sea compatible y de que el par de apriete sea el adecuado; un mantenimiento regular garantizará un funcionamiento fiable a largo plazo.

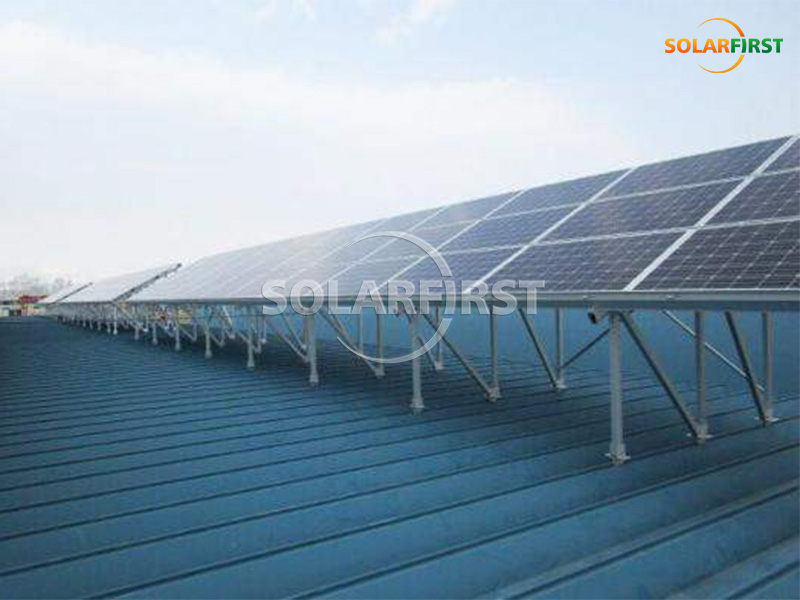

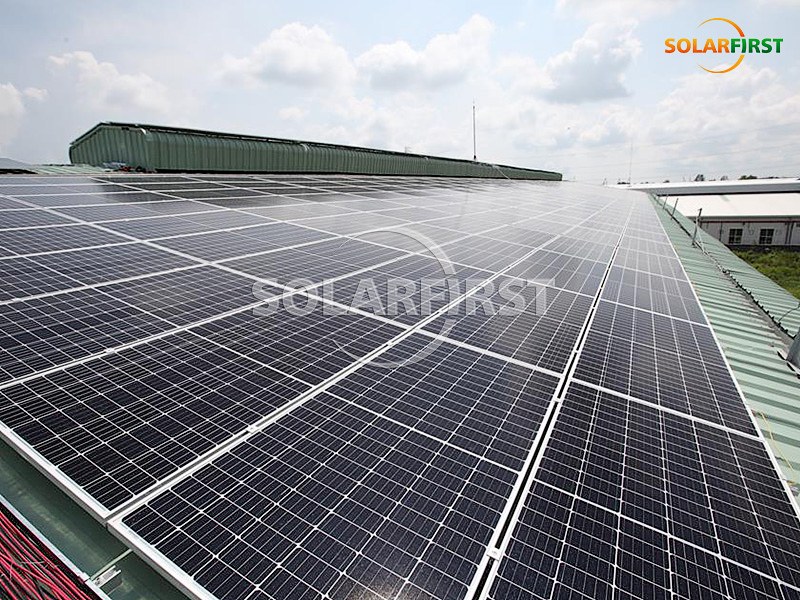

Referencia del proyecto Solar First
