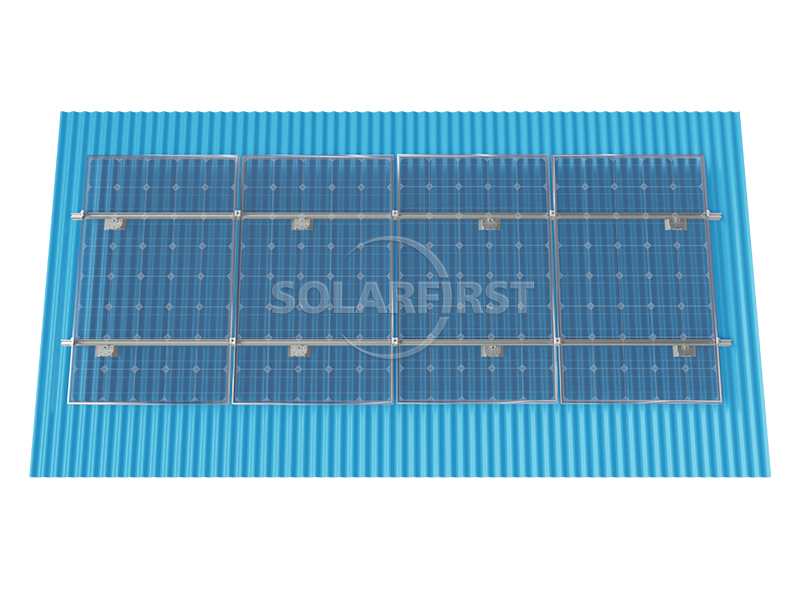

La abrazadera ondulada está diseñada específicamente para tejas de acero corrugado. Su superficie inferior curvada se adapta a la forma de las tejas y, mediante tornillos autorroscantes, fija las correas, garantizando una instalación estable del soporte fotovoltaico. Fabricada en aleación de aluminio, es resistente a la intemperie, duradera y fácil de instalar.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

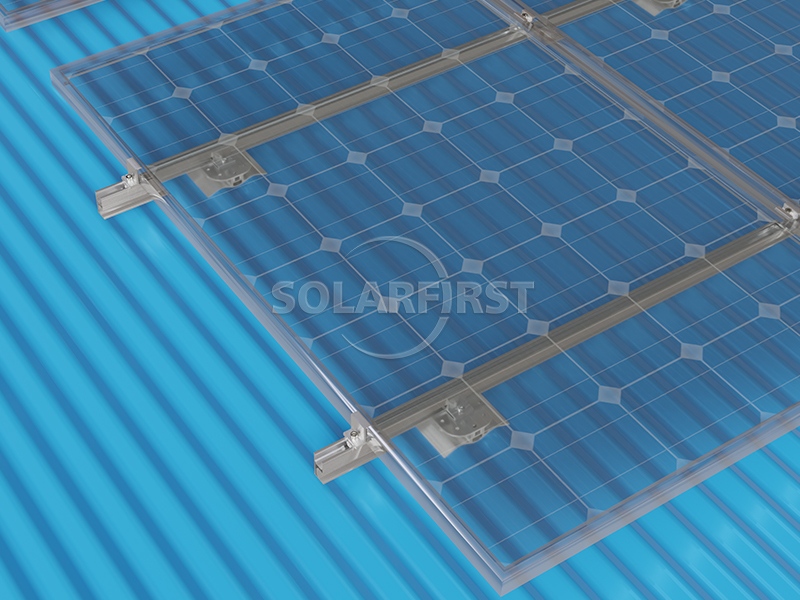

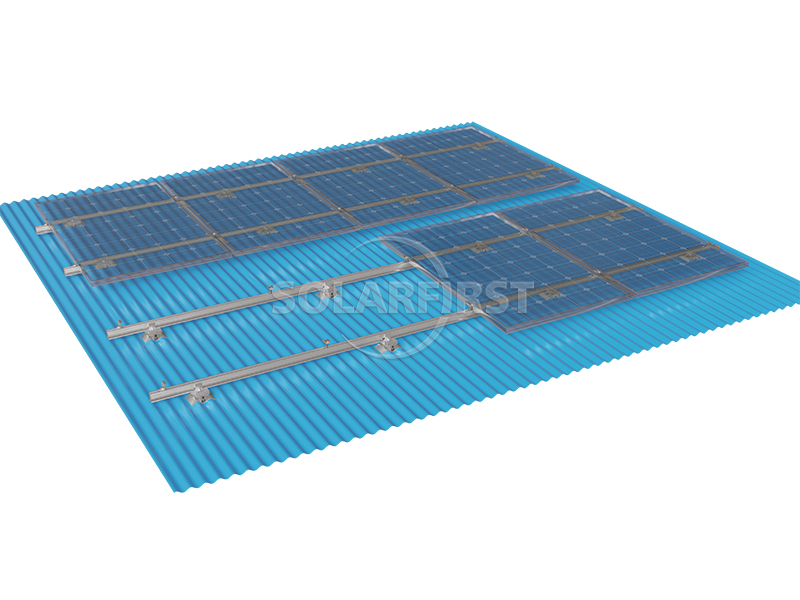

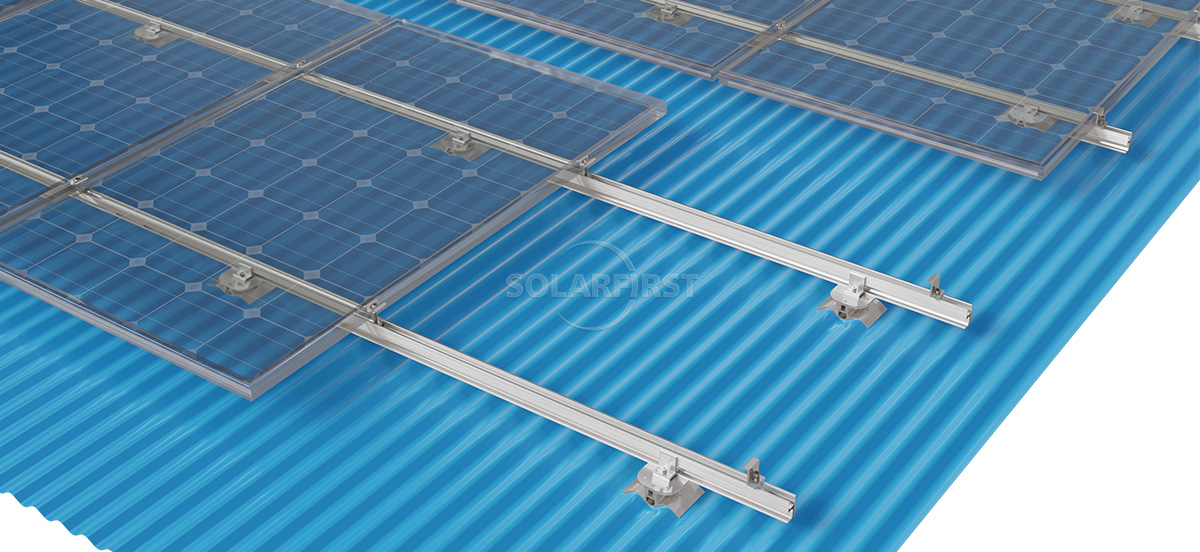

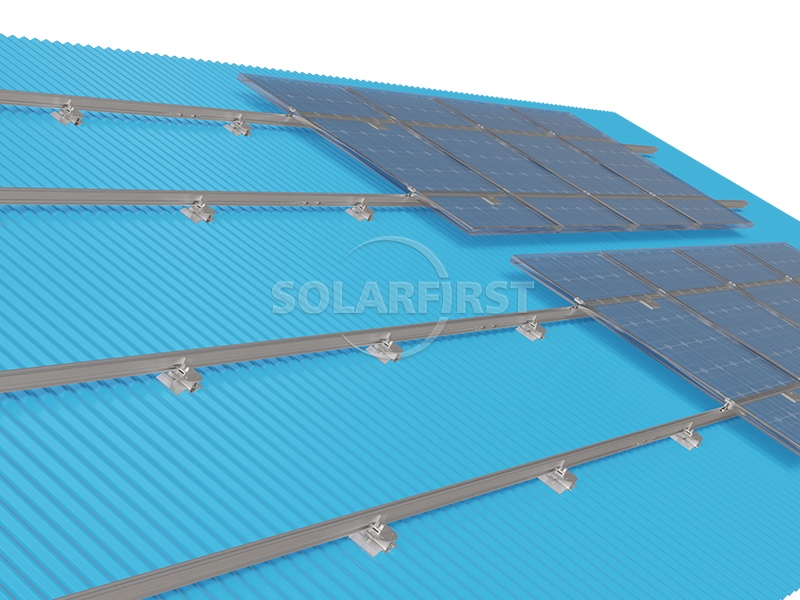

La abrazadera corrugada es un conector de soporte fotovoltaico diseñado específicamente para techos de chapa de acero corrugada (es decir, chapa de acero corrugada sinusoidal o en forma de arco). Las chapas de acero corrugada se caracterizan por transiciones continuas y redondeadas entre crestas y valles, características comunes en antiguas fábricas, almacenes y cocheras.

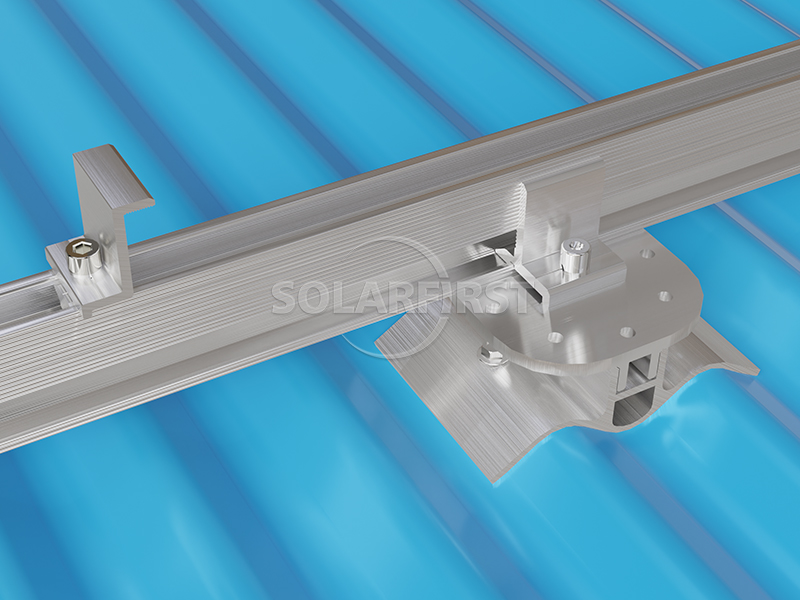

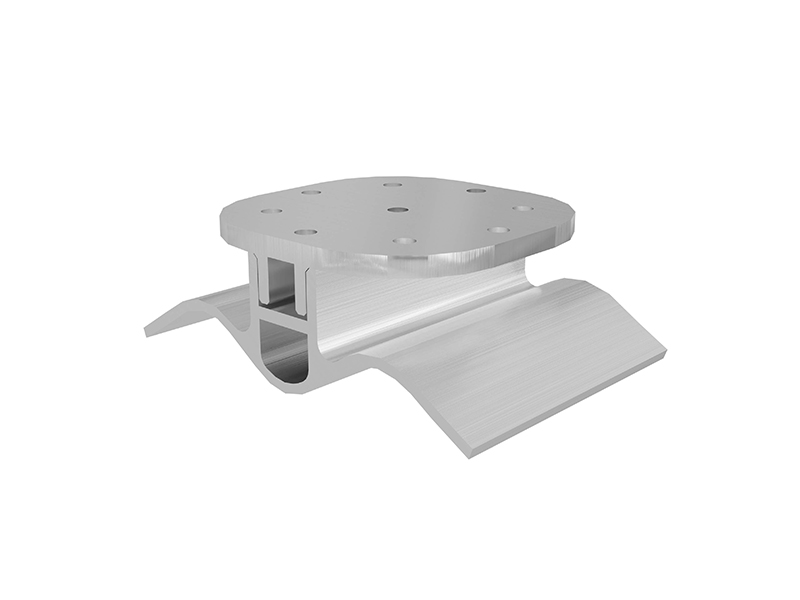

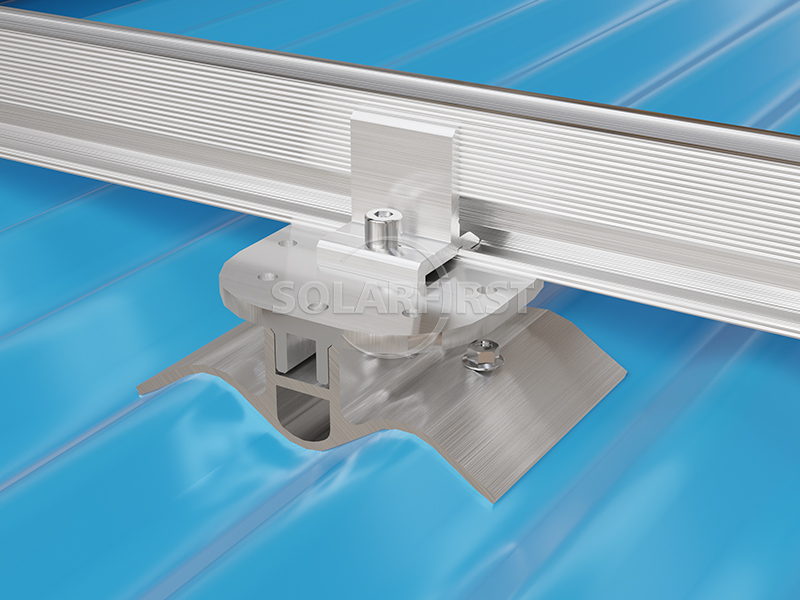

La base de la abrazadera presenta una superficie curva que se adapta perfectamente a las crestas arqueadas de la chapa de acero corrugado. Tornillos autorroscantes de acero inoxidable penetran la placa base de la abrazadera y la chapa de acero corrugado, fijándola firmemente a las correas de acero del techo. Esto transfiere de forma segura la carga de los módulos fotovoltaicos y la estructura de soporte a la estructura principal del edificio, garantizando una excelente resistencia al viento y la nieve de todo el sistema fotovoltaico.

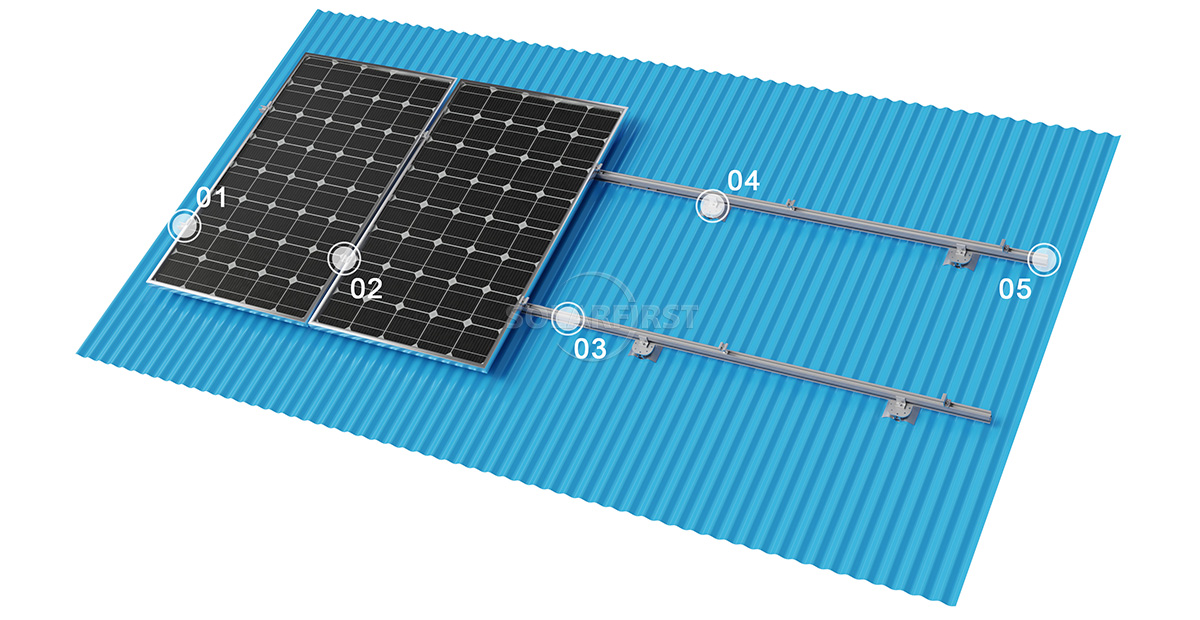

Componentes del producto
Ventajas
▶ Ajuste conforme, distribución uniforme de la tensión
La curvatura inferior de la abrazadera se adapta perfectamente a la cresta de la baldosa ondulada, evitando daños en la superficie de la baldosa tras el bloqueo. La amplia superficie de contacto garantiza una distribución uniforme de la tensión.
▶ Seguridad estructural, resistencia a vientos fuertes
La carga se transfiere directamente a las correas, capaces de soportar vientos superiores al nivel 12, cumpliendo así con las normas de seguridad para centrales fotovoltaicas.
▶ Fácil instalación
El diseño modular solo requiere el posicionamiento, el bloqueo y la fijación de los rieles guía en la obra, lo que se traduce en una alta eficiencia de construcción.
▶ Material duradero
CFabricado con aleación de aluminio 6063-T5, anodizado para resistir la corrosión y con una vida útil en exteriores de al menos 25 años.
Parámetros
| Instalación | Techo de metal |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Orientación de componentes | Disposición horizontal/vertical, flexible |
| Componentes aplicables | Compatible con módulos fotovoltaicos con y sin marco. |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Techos de antiguas fábricas: Especialmente la modernización fotovoltaica (FV) de techos de fábricas de acero ligero utilizando láminas de acero corrugado.
▪ Invernaderos agrícolas: Invernaderos y establos con techos arqueados de chapa de acero corrugado.
▪ Estructuras temporales o sencillas: Instalación de paneles fotovoltaicos en techos de chapa de acero corrugado para cocheras, almacenes, etc.
▪ Centrales de energía fotovoltaica distribuidas: Cualquier proyecto industrial, comercial o residencial que utilice láminas de acero corrugado como cubierta.
Notas importantes:
▶ Confirmación del tipo de baldosa
Mida siempre de antemano el ancho, la altura y la curvatura de la chapa ondulada. Seleccione una abrazadera con una curvatura que coincida perfectamente; de lo contrario, podría no adherirse correctamente o dañar la superficie de la chapa.
▶ La localización de las correas es esencial
Los tornillos autorroscantes deben penetrar la chapa de acero corrugado y clavarse en la correa de acero subyacente (profundidad efectiva ≥ 20 mm). No se pueden fijar simplemente a la chapa.
▶ Impermeabilización estricta
Se deben instalar arandelas impermeables de EPDM en el punto de penetración del tornillo autorroscante, y se debe aplicar un sellador de silicona resistente a la intemperie (como Dow Corning o Sika) en la superficie de contacto entre la cabeza del tornillo y la abrazadera.
▶ Control de par
No aplique un par de apriete excesivo al usar tornillos autorroscantes para evitar que se dañen o se aplasten las estrías. Los tornillos de cabeza hexagonal deben apretarse al valor especificado para evitar que se aflojen.
▶ Inspección periódica
Se recomienda comprobar si los tornillos se han aflojado y si el sellador está envejeciendo cada seis meses o después de un período de viento fuerte.
Resumen
La abrazadera corrugada es una solución de conexión para soportes fotovoltaicos desarrollada específicamente para chapas de acero corrugado (chapas corrugadas en forma de arco). Su diseño principal incorpora un ajuste en forma de arco combinado con tornillos autorroscantes para una fijación segura, transfiriendo la carga de forma segura a las correas del techo y garantizando una instalación estable de la planta fotovoltaica.
Al seleccionar abrazaderas para chapa ondulada, es fundamental que coincidan con el tipo de chapa. Deben combinarse con tornillos autorroscantes de acero inoxidable y medidas de impermeabilización fiables, y es imprescindible respetar estrictamente el par de apriete. Solo así se puede garantizar la seguridad, la estabilidad y el funcionamiento sin fugas del sistema fotovoltaico durante sus 20 años de vida útil.

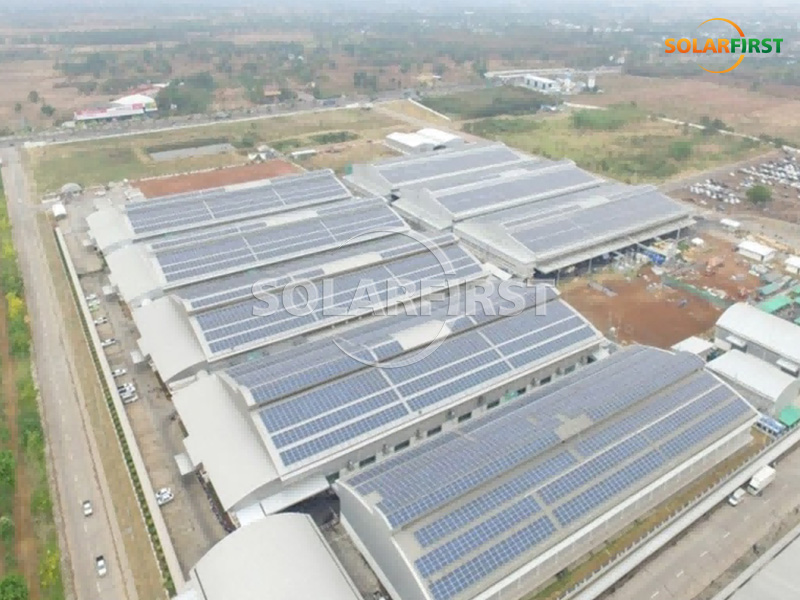

Referencia del proyecto Solar First
