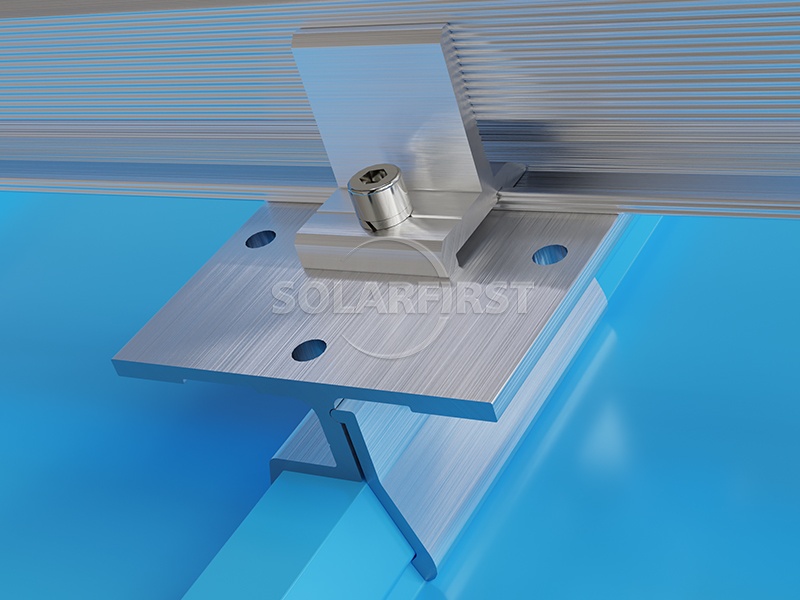

Este producto es un soporte fotovoltaico (FV) diseñado específicamente para cubiertas de chapa ondulada metálica Klip-Lok (de junta alzada). Su sistema de sujeción sin perforaciones elimina la necesidad de taladrar la superficie del tejado. Las abrazaderas se fijan al borde Klip-Lok de la cumbrera mediante su propia fuerza de bloqueo mecánico, proporcionando un punto de conexión fiable para los raíles o módulos fotovoltaicos. Este diseño evita los daños en los paneles del tejado causados por las perforaciones, reduciendo eficazmente el riesgo de filtraciones, y resulta especialmente adecuado para cubiertas comerciales e industriales con altos requisitos de impermeabilización.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

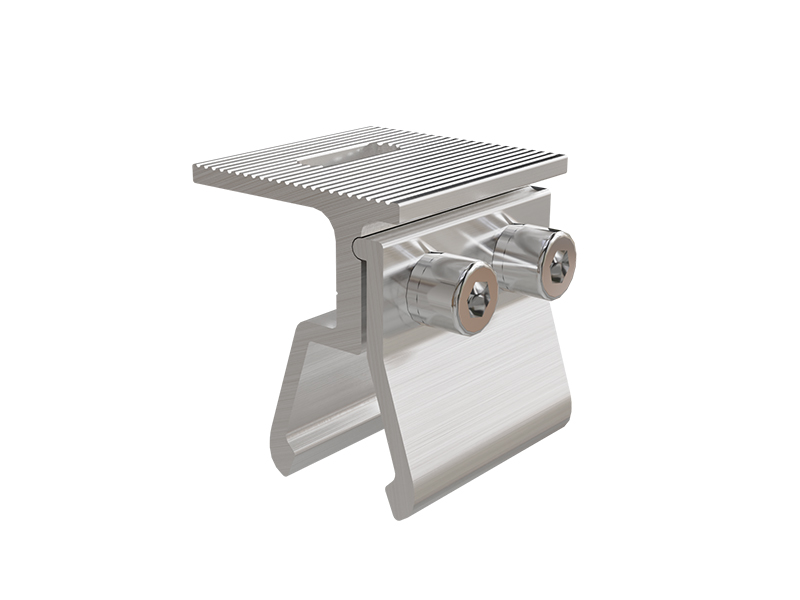

La abrazadera Klip-Lok es un conector sin perforación fabricado en aleación de aluminio y acero inoxidable. Sujeta y asegura el techo sin necesidad de taladrar, protegiendo eficazmente la capa impermeabilizante. Este producto ofrece una resistencia al viento de hasta 60 m/s y una resistencia a la nieve de hasta 1,4 kN/m², es fácil de instalar, altamente fiable y duradero. Se utiliza ampliamente en proyectos fotovoltaicos distribuidos en edificios industriales y comerciales, invernaderos agrícolas y otros lugares.

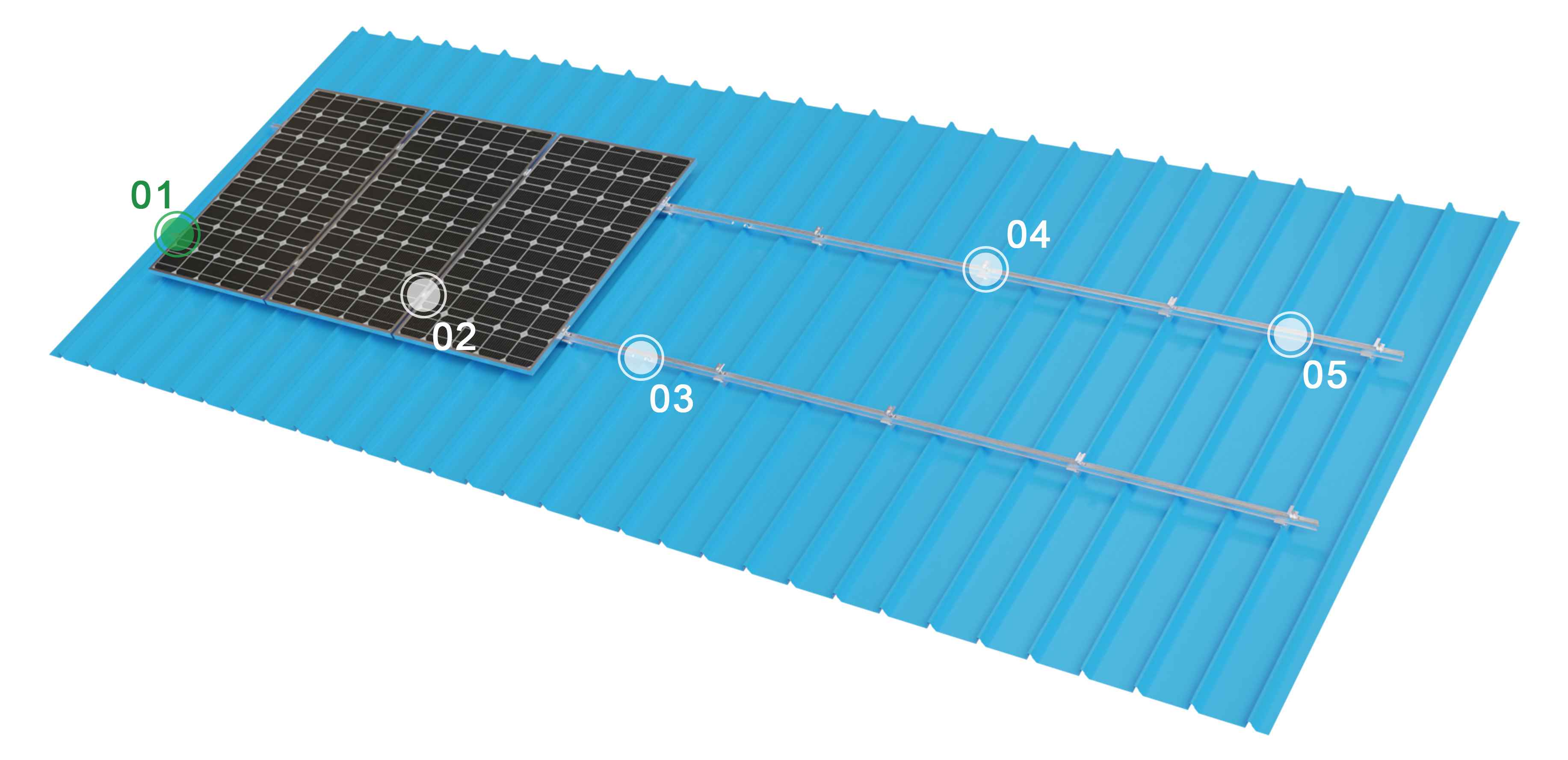

Componentes del producto
Ventaja
▶ Instalación sin perforaciones
No se necesitan tornillos autorroscantes, lo que preserva los paneles metálicos del techo y la capa impermeabilizante, reduciendo significativamente el riesgo de filtraciones en comparación con los métodos tradicionales de fijación mediante orificios pasantes.
▶ Estructura fiable
Fuerza de sujeción uniforme, gran resistencia al viento y adaptabilidad a entornos de altas temperaturas, alta humedad y niebla salina.
▶ Fácil instalación
Una vez que la abrazadera se acople a la cresta, apriétela con una llave dinamométrica; no se requieren herramientas especiales, puede ser operada por una sola persona.
▶ Buena compatibilidad
Se adapta a los tamaños de perfilería Klip-Lok más comunes; la interfaz superior es compatible con los rieles y abrazaderas fotovoltaicas convencionales.
▶ Resistente a la intemperie y duradero
El cuerpo principal está fabricado en aleación de aluminio anodizado, y los elementos de fijación son de acero inoxidable 304, lo que ofrece una vida útil resistente a la corrosión de más de 10 años.
▶ Diseño ligero
Cada abrazadera pesa aproximadamente entre 0,15 y 0,25 kg, lo que reduce la carga sobre el tejado.
Parámetros
| Instalación | Techo de metal |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Edificios de fábricas industriales y comerciales: Grandes cubiertas de acero corrugado, que requieren altos estándares de impermeabilización y rapidez en la construcción.
▪ Centros logísticos y de almacenamiento: Amplia superficie de techo, apta para métodos de instalación sin perforaciones.

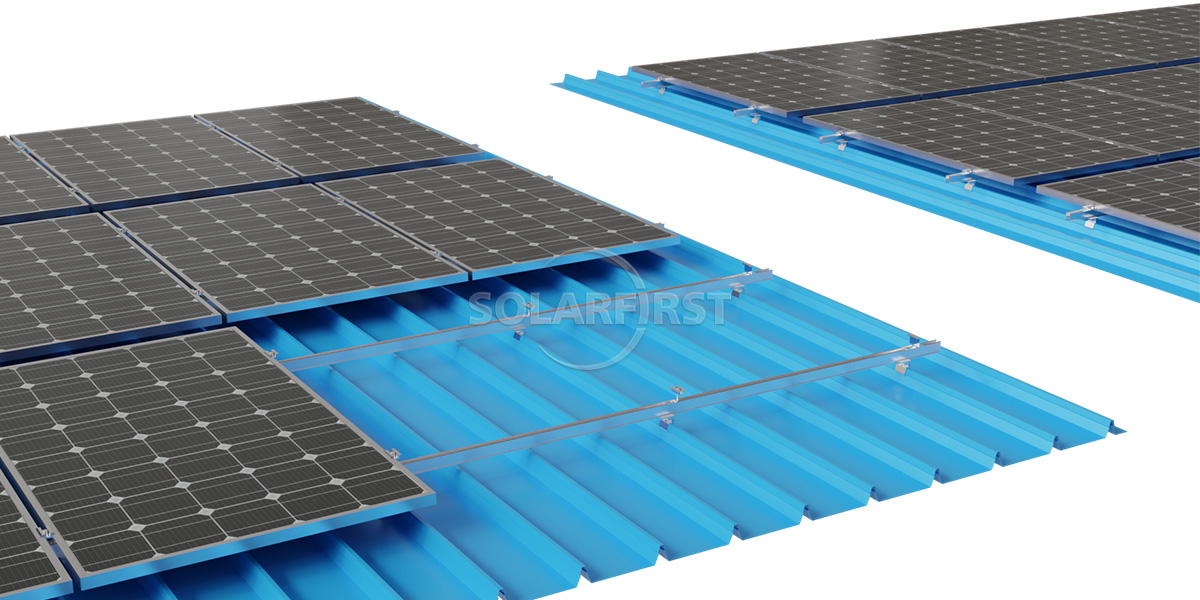

▪ Invernaderos agrícolas: En el caso de tejados metálicos inclinados, las abrazaderas pueden evitar dañar la estructura original.
▪ Renovación de antiguos proyectos fotovoltaicos: Los techos metálicos existentes no se pueden perforar; la fijación mediante abrazaderas es la solución ideal.
▪ Edificios con estrictos requisitos de impermeabilización: Como por ejemplo, los tejados de las fábricas en las industrias electrónica, farmacéutica y alimentaria.
Notas importantes:
▶ Confirmación del tipo de techo
Esta abrazadera solo es apta para paneles de techo metálicos con estructura de junta alzada (Klip-Lok), y no para paneles corrugados trapezoidales ni paneles de junta angular.
▶ Cálculo de carga
Un ingeniero estructural deberá calcular el número y la separación de las abrazaderas en función de la velocidad del viento local, la carga de nieve, la luz del tejado y otras condiciones.
▶Instalación según especificaciones
Los pernos deben apretarse al par de apriete especificado (normalmente de 16 a 20 N·m) con una llave dinamométrica. Un apriete excesivo puede dañar la nervadura, mientras que un apriete insuficiente puede provocar deslizamientos.
▶ Inspección del estado del techo
Antes de la instalación, asegúrese de que los paneles del techo no presenten óxido severo, deformaciones o descamación del revestimiento; de lo contrario, la fuerza de sujeción podría ser insuficiente.
▶ Inspección periódica
Se recomienda comprobar anualmente el apriete de las abrazaderas, especialmente después de tifones o fuertes nevadas.
▶ Conexión a tierra
Si se utilizan raíles metálicos, se debe realizar una correcta conexión a tierra entre los componentes y el techo, de acuerdo con las especificaciones eléctricas.
▶Evite mezclar
Las abrazaderas de diferentes marcas o lotes pueden presentar variaciones dimensionales y no deben mezclarse en el mismo tejado.
Resumen
Las abrazaderas para techos Klip-Lok son conectores fotovoltaicos especializados, diseñados para techos metálicos de junta alzada. Su diseño de sujeción sin perforación evita los riesgos de fugas asociados a la taladración, a la vez que ofrece ventajas como una instalación rápida, una capacidad de carga fiable y una gran resistencia a la intemperie. Son adecuadas para diversos proyectos fotovoltaicos en techos metálicos inclinados de uso industrial, comercial, de almacenes e invernaderos agrícolas. Con una selección adecuada, una instalación estandarizada y un mantenimiento regular, este producto proporciona una solución de fijación segura, duradera y conforme a la normativa para sistemas fotovoltaicos.

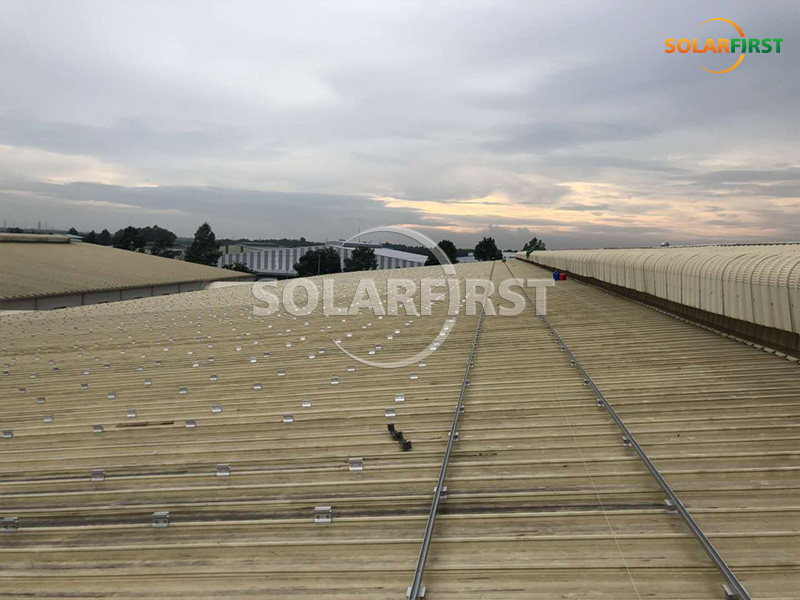

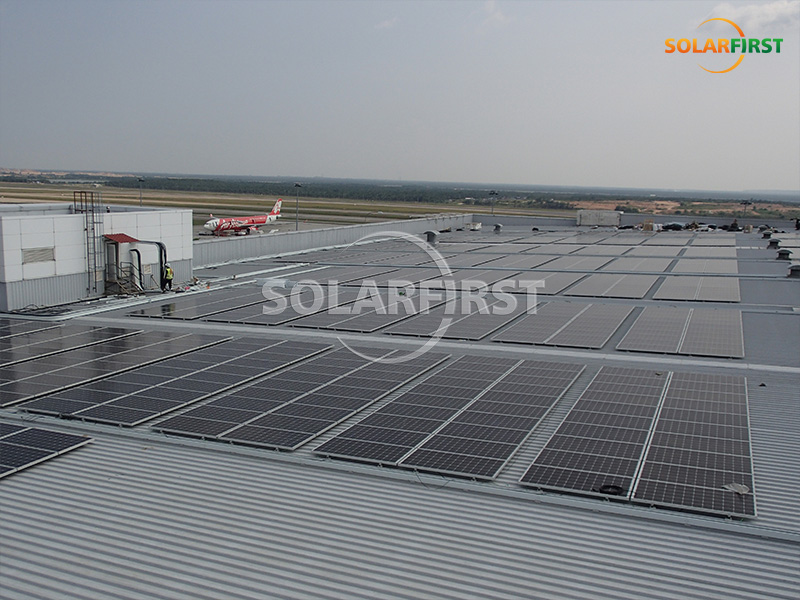

Referencia del proyecto Solar First
