El riel en forma de U para el montaje de paneles fotovoltaicos (PV) en techos de acero corrugado es un sistema de instalación diseñado específicamente para este tipo de techos, ampliamente utilizado por su alta eficiencia y fiabilidad. Se denomina "riel en forma de U" porque su sección transversal se asemeja a la letra "U", un diseño que garantiza un equilibrio entre resistencia estructural y facilidad de instalación.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

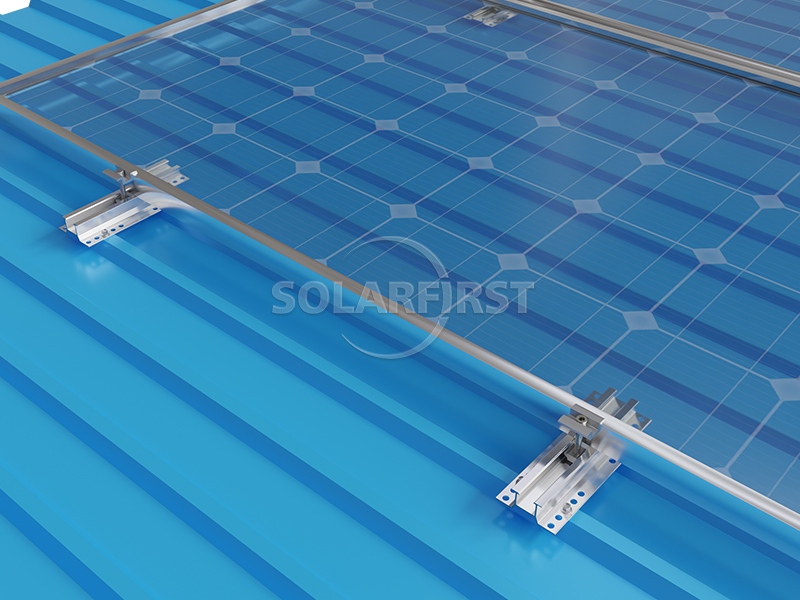

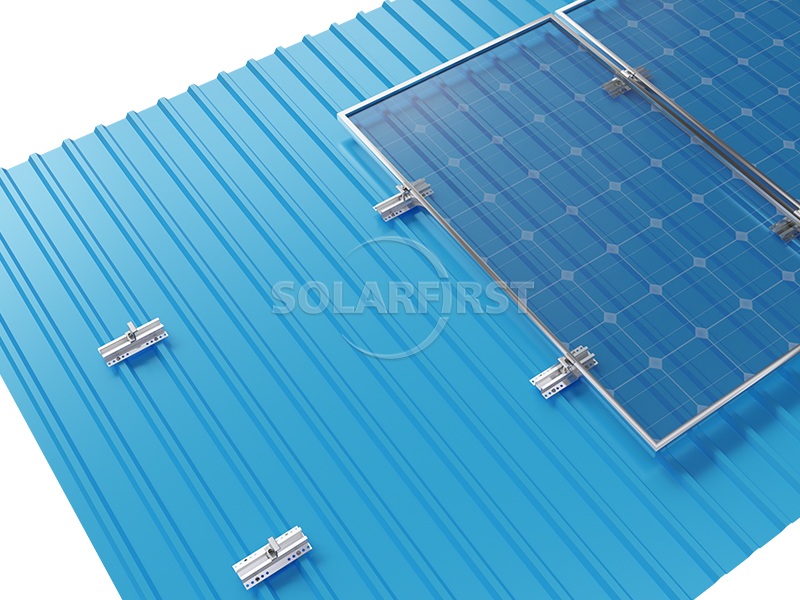

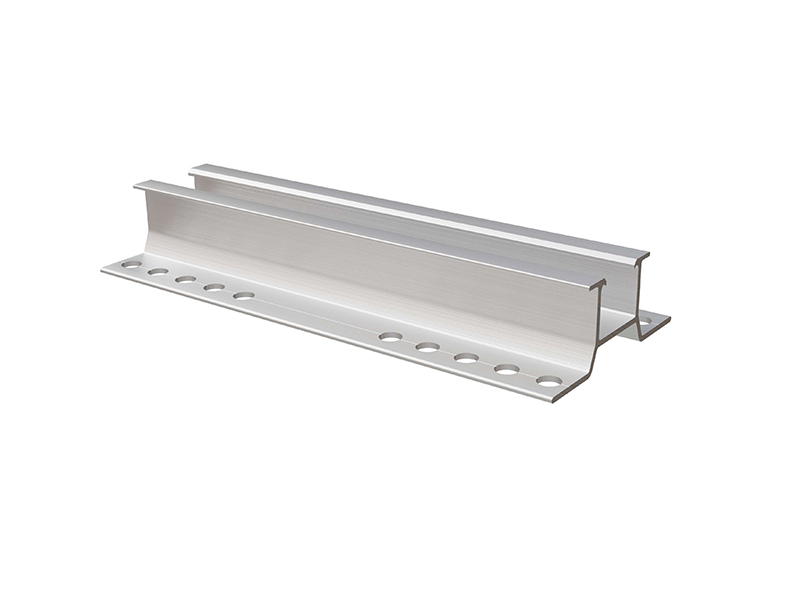

El sistema de montaje de paneles solares con riel en forma de U para techos de acero corrugado es un sistema de instalación de módulos solares diseñado específicamente para techos de acero corrugado comerciales, industriales y residenciales. Su componente principal, el riel guía en forma de U, tiene una sección transversal en forma de U y está fabricado en aleación de aluminio de alta calidad. Se fija a las crestas del techo de acero corrugado mediante abrazaderas especiales o tornillos autorroscantes, proporcionando una base de soporte estable para los módulos fotovoltaicos. El sistema admite la disposición horizontal o vertical de los módulos fotovoltaicos y es compatible con paneles solares con y sin marco, lo que demuestra una gran flexibilidad.

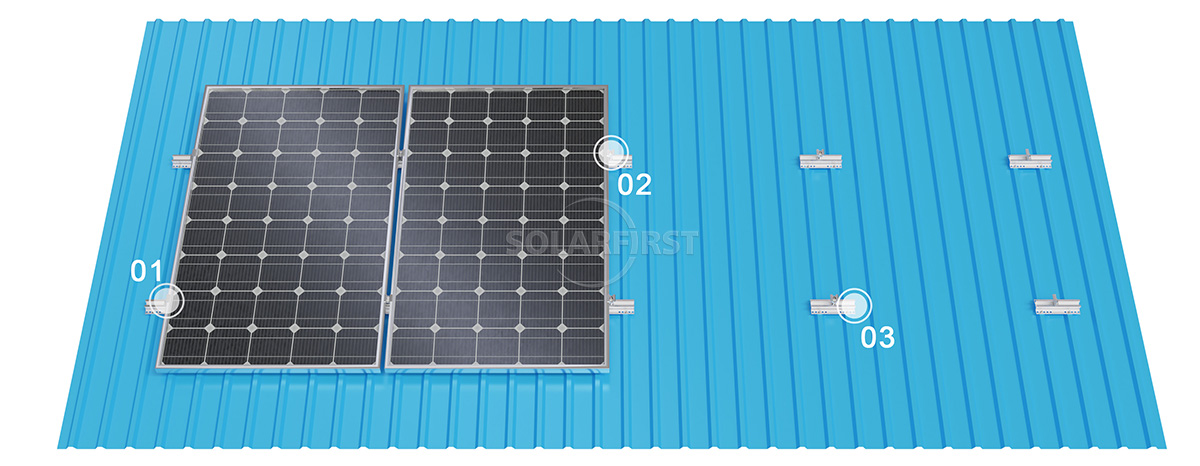

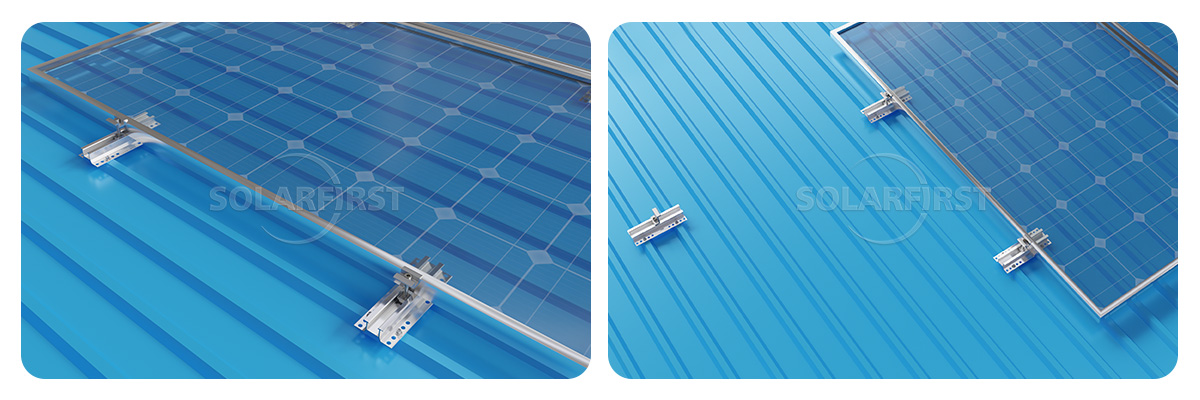

Componentes del producto
Ventajas y desventajas
▶ Ventajas
▪ Fácil instalación
El diseño de riel en forma de U simplifica el proceso de instalación. Los tornillos autorroscantes y los bloques de presión fijan los componentes, eliminando la necesidad de herramientas complejas y ahorrando significativamente tiempo y costos de mano de obra.
▪ Estructura ligera
Fabricada principalmente con aleación de aluminio, su diseño ligero minimiza la carga adicional sobre el techo, facilitando así el transporte y la manipulación.
▪ Impermeabilización fiable
Cuando se utiliza con juntas o adhesivos impermeables de EPDM, elimina eficazmente el riesgo de fugas después de perforar el techo, lo cual es fundamental para garantizar un buen funcionamiento de la impermeabilización del tejado.
▪ Amplia compatibilidad

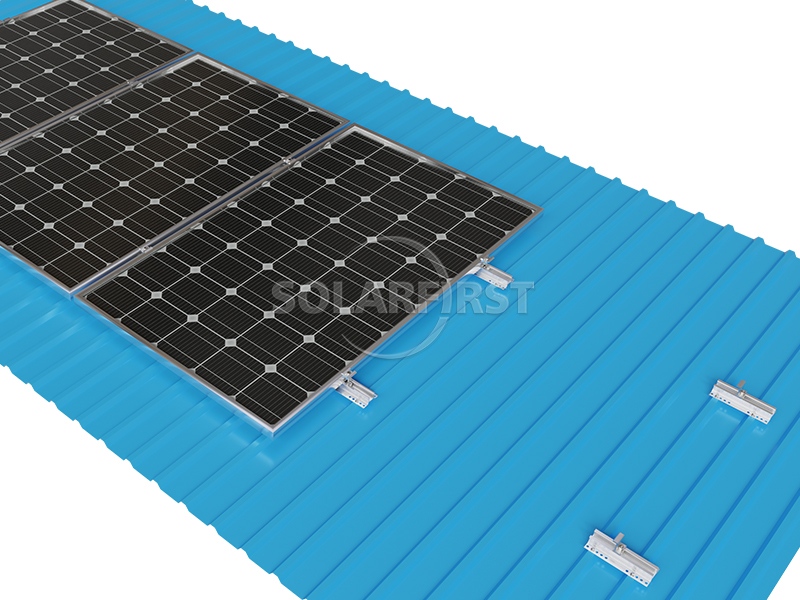

El diseño integral del sistema permite la disposición horizontal o vertical de los módulos fotovoltaicos, siendo compatible con la mayoría de los módulos con o sin marco disponibles en el mercado.
▪ Alta rentabilidad
Un menor número de módulos y un proceso de instalación simplificado reducen los costes de materiales y mano de obra.
▶ Desventajas
▪ Desafíos de la estandarización
Como referencia, las vías en forma de U tienen un momento de inercia y un módulo de elasticidad menores, lo que significa que su capacidad de carga total puede ser inferior a la de vías con otras formas de sección transversal para las mismas dimensiones.
▪ Limitaciones de instalación
La instalación generalmente requiere perforar agujeros en la lámina de acero corrugado del techo. A pesar de las medidas de impermeabilización, esto aún puede afectar la estructura general del techo.
▪ Madurez del mercado
Al ser una solución especializada, las vías en forma de U pueden no tener la misma penetración en el mercado ni la misma transparencia de precios que las vías de acero en forma de C o Z, que son más versátiles.
▪ Propiedades del material
El aluminio es menos resistente que el acero. En aplicaciones especiales que requieren una capacidad de carga extremadamente alta, pueden ser necesarios soportes en forma de U de acero galvanizado en caliente, más robustos.
Parámetros
| Instalación | Techo de metal |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Orientación de componentes | Disposición horizontal/vertical flexible |
| Componentes aplicables | Compatible con módulos fotovoltaicos con y sin marco. |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |

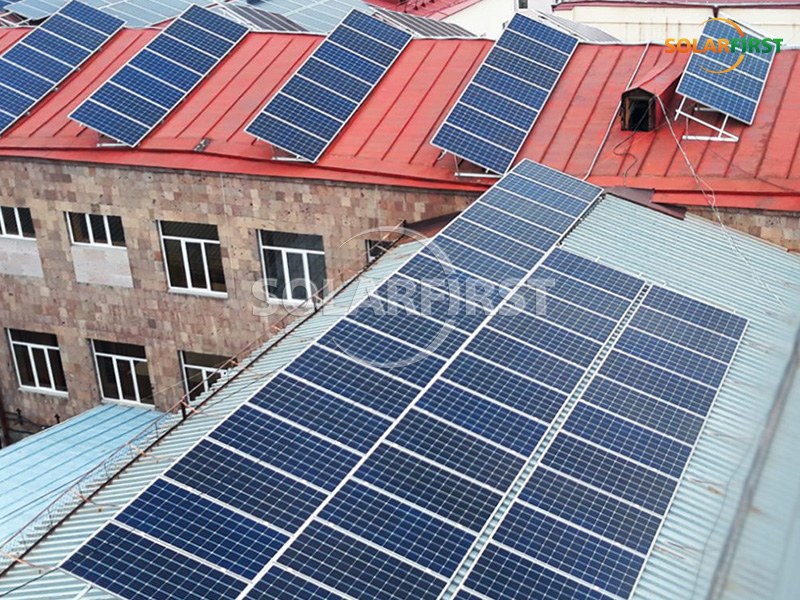

Escenarios aplicables
Los sistemas de rieles en forma de U se utilizan principalmente para techos de acero corrugado, que abarcan varios tipos:
▪ Edificios comerciales
Como por ejemplo fábricas, almacenes y centros logísticos, que suelen tener grandes superficies de techo y condiciones de instalación regulares, lo que los hace ideales para aprovechar la rentabilidad de las vías en forma de U.
▪ Plantas industriales
Estos edificios tienen altos requisitos en cuanto a impermeabilización del techo y capacidad de carga estructural; las características de ligereza e impermeabilidad de los rieles en forma de U satisfacen perfectamente estas necesidades.
▪ Edificios residenciales
Especialmente adecuadas para casas o villas rurales de autoconstrucción con techos de chapa ondulada, las guías en forma de U también son una buena opción.
▪ Tipos de techos específicos
Especialmente adecuadas para cubiertas de acero corrugado trapezoidal, ya que su diseño en forma de U permite un mejor ajuste con las láminas de acero corrugado.
Notas importantes:
Para garantizar el funcionamiento estable del sistema a largo plazo, es necesario prestar especial atención a varios puntos clave:
▶ Etapa de diseño y planificación
▪ Calcular previamente la capacidad de carga del techo
Antes de la instalación, asegúrese de que la estructura del tejado pueda soportar la carga adicional del sistema fotovoltaico.
▪ Diseño y posicionamiento precisos

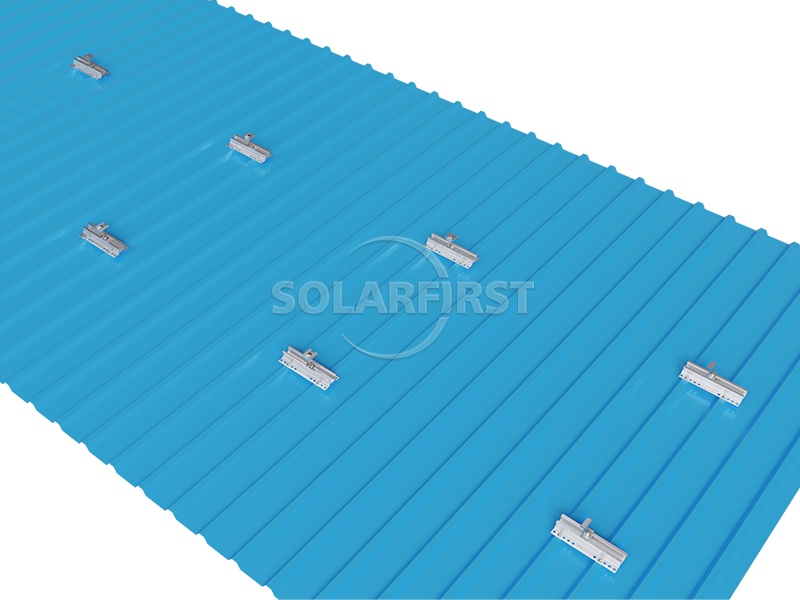

Antes de la instalación, trace las líneas según los planos de diseño para asegurarse de que la separación entre las abrazaderas y los rieles guía cumpla con los requisitos de diseño.
▶ Etapa de impermeabilización (crucial)
▪ Se deben utilizar juntas de EPDM.
Todos los agujeros que dañen la cubierta original de acero corrugado deben tener juntas o arandelas impermeables de EPDM instaladas debajo de los tornillos autorroscantes. Se recomienda usar sellador impermeable para evitar fugas.
▶ Etapa de construcción e instalación
▪ Secuencia de operación estandarizada
La instalación de los rieles guía debe seguir la secuencia "sección central → secciones de los extremos → conectores de los rieles guía".
▪ Controlar la precisión de la instalación
Tras instalar cada riel guía, compruebe su nivelación. El ángulo de flexión por tramo no debe superar 1 mm para garantizar una distribución uniforme de la tensión en los componentes.
▪ Garantizar la resistencia a la tracción de la abrazadera
Antes de la instalación en serie, realice una prueba de tracción en muestras de las abrazaderas para garantizar una conexión segura al techo.
▪ Se debe proporcionar acceso para la construcción.
Está estrictamente prohibido pisar directamente las losas del techo. Se deben habilitar senderos de acceso exclusivos para evitar deformaciones o filtraciones en el techo debido al tránsito peatonal.
▪ La construcción está estrictamente prohibida en días de lluvia.
Esto sirve para evitar que el agua de lluvia se filtre en las juntas que no estén completamente selladas, lo que podría provocar riesgos para la seguridad.
Resumen
El riel en forma de U para soportes fotovoltaicos (FV) en techos de acero corrugado es una solución de instalación diseñada específicamente para las características estructurales de este tipo de techos. Combina la ligereza de la aleación de aluminio, la impermeabilidad del EPDM y la comodidad del diseño modular, lo que permite controlar eficazmente los costos y, al mismo tiempo, priorizar la eficiencia de la construcción y la vida útil del sistema. Para los propietarios que planean proyectos fotovoltaicos en techos de acero corrugado, elegir un sistema tan claramente estructurado y estandarizado es una decisión práctica para garantizar una rentabilidad estable a largo plazo.
