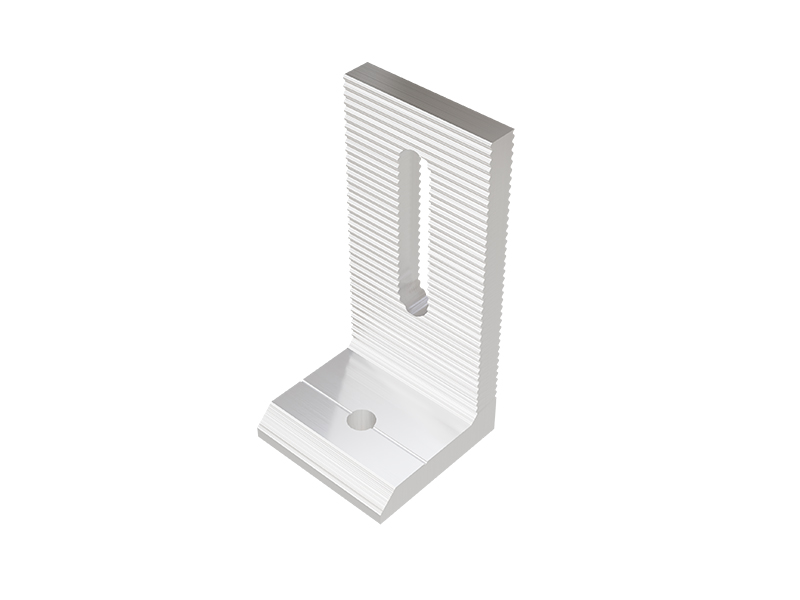

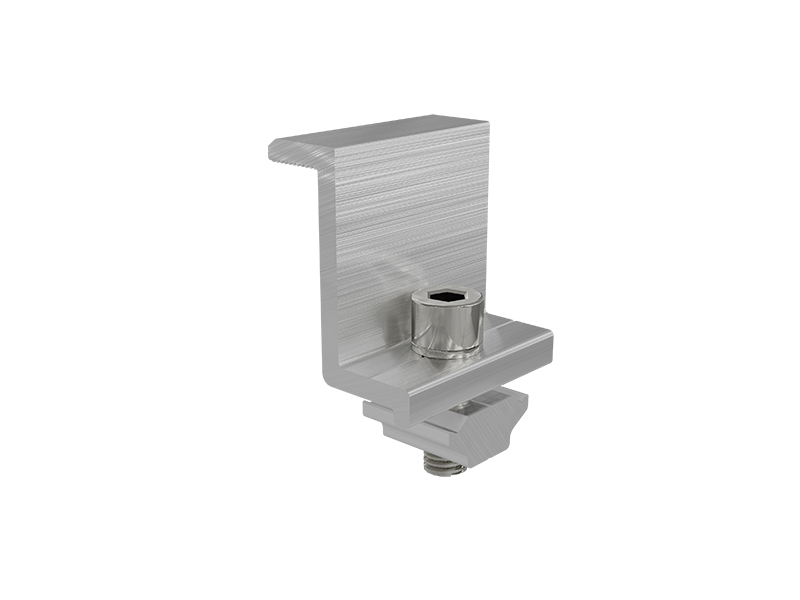

El conector en forma de L (también conocido como pie en L o soporte en forma de L) en un sistema de soporte fotovoltaico para techos de acero prelacado es un conector metálico sencillo pero indispensable, responsable de fijar de forma segura los rieles guía que soportan los módulos fotovoltaicos al techo de acero prelacado. Tiene forma de ángulo recto (L), es ligero y sirve principalmente como elemento de anclaje que conecta las partes superior e inferior de la estructura.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto
El soporte en forma de L (o pata en L) para sistemas fotovoltaicos (FV) en techos de acero prelacado es un conector fundamental en dichos sistemas. Tiene forma de L (ángulo recto), con un extremo fijado al borde corrugado del techo de acero prelacado mediante una abrazadera o sujetador especial, y el otro extremo conectado al riel fotovoltaico y sosteniéndolo. El soporte en forma de L no soporta directamente el peso de los módulos; en cambio, actúa como un componente de transferencia de fuerza, transfiriendo de forma segura la carga de los módulos y los rieles a la estructura del techo.
Este producto se utiliza habitualmente en proyectos fotovoltaicos distribuidos en azoteas de edificios comerciales e industriales. Su diseño busca proporcionar una base de instalación estable y ajustable para los paneles fotovoltaicos sin dañar la capa impermeabilizante del tejado (cuando se utiliza con abrazaderas).

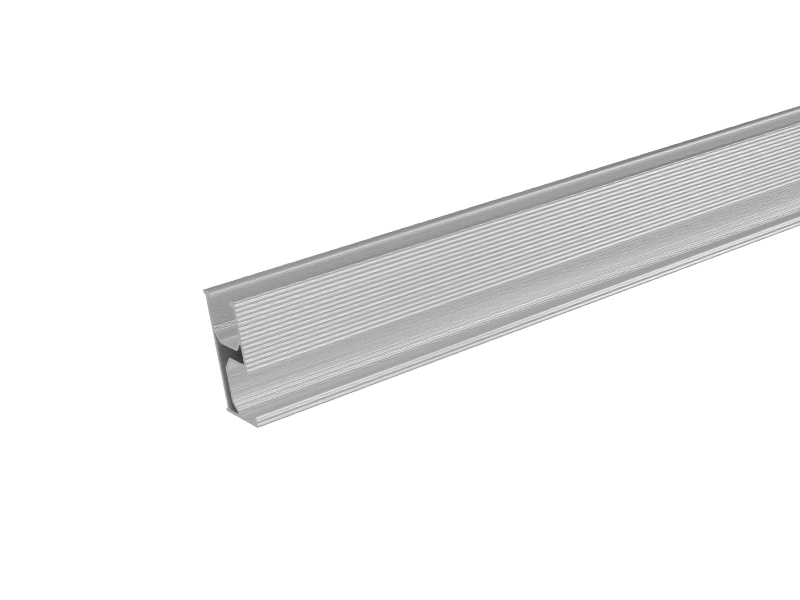

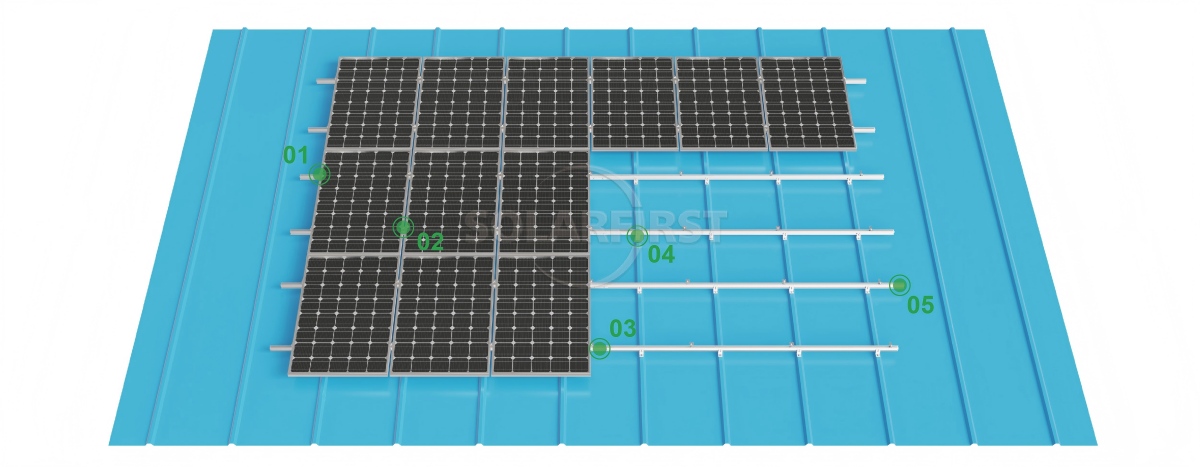

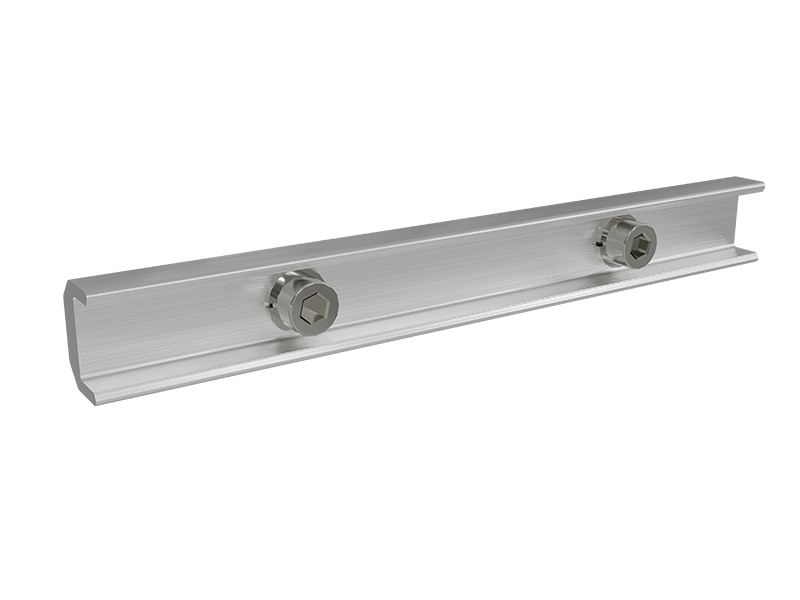

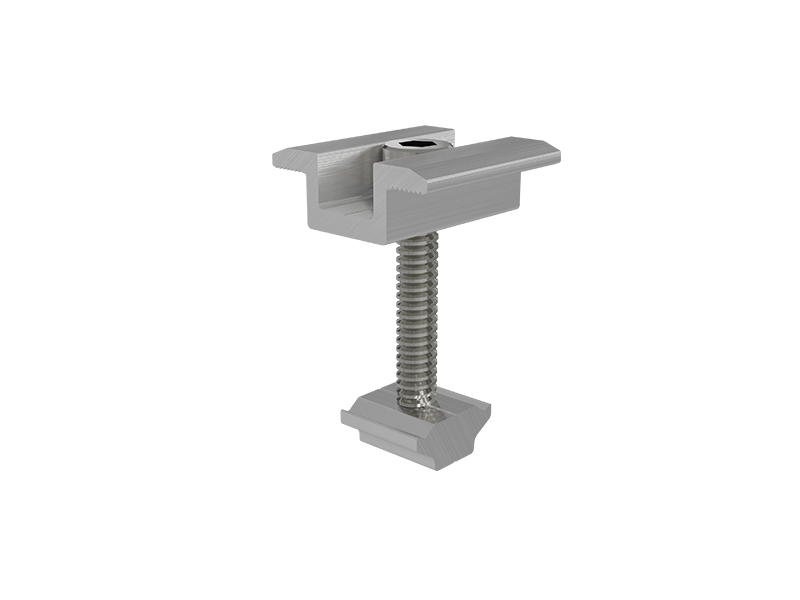

Componentes del producto
Ventaja
▶Fácil instalación
La estructura en forma de L es sencilla y, gracias a las abrazaderas estándar, permite un posicionamiento y una fijación con pernos rápidos, lo que ahorra mano de obra en obra en comparación con la soldadura o el uso de pernos de expansión.
▶Impermeabilización protectora de techos
Al utilizar abrazaderas especializadas para la fijación, no es necesario perforar agujeros en la chapa de acero corrugado, evitando así el riesgo de fugas causadas por los agujeros de los tornillos.
▶Requisitos de carga de techo reducidos
El perfil angular en forma de L de aleación de aluminio es ligero (aproximadamente 0,3~0,8 kg por juego), lo que reduce la carga adicional sobre los techos de los edificios industriales más antiguos.
▶Capacidades ajustables
Los ángulos en forma de L de diferentes alturas o con ranuras pueden compensar las diferencias en la altura de las crestas de las chapas de acero corrugado y los requisitos de nivelación de los rieles guía.
▶Buena resistencia a la corrosión
Fabricado habitualmente de aleación de aluminio o acero inoxidable, permanece libre de óxido durante mucho tiempo en entornos industriales generales y zonas costeras.
Parámetros
| Instalación | Techo de metal |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Altura | 80 mm / 100 mm / 180 mm |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |

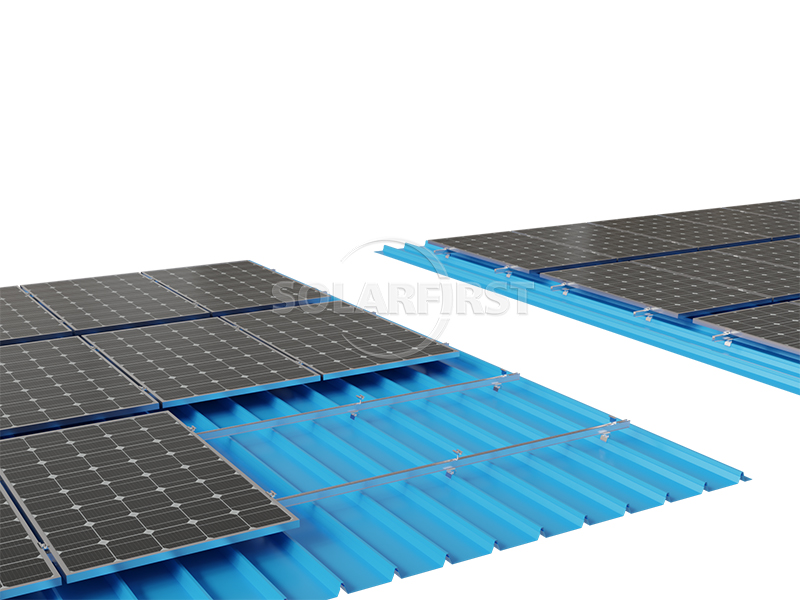

Escenarios aplicables
▪ Edificios de fábricas industriales y comerciales: Grandes cubiertas de acero corrugado, que requieren altos estándares de impermeabilización y rapidez en la construcción.
▪ Centros logísticos y de almacenamiento: Amplia superficie de techo, apta para métodos de instalación sin perforaciones.
▪ Invernaderos agrícolas: En el caso de tejados metálicos inclinados, las abrazaderas pueden evitar dañar la estructura original.
▪ Renovación de antiguos proyectos fotovoltaicos: Los techos metálicos existentes no se pueden perforar; la fijación mediante abrazaderas es la solución ideal.
▪ Edificios con estrictos requisitos de impermeabilización: Como por ejemplo, los tejados de las fábricas en las industrias electrónica, farmacéutica y alimentaria.
Notas importantes:
▶Confirmación del tipo de techo
Esta abrazadera solo es apta para paneles de techo metálicos con estructura de junta alzada (Klip-Lok), y no para paneles corrugados trapezoidales ni paneles de junta angular.
▶Cálculo de carga
Un ingeniero estructural deberá calcular el número y la separación de las abrazaderas en función de la velocidad del viento local, la carga de nieve, la luz del tejado y otras condiciones.
▶Instalación según especificaciones
Los pernos deben apretarse al par de apriete especificado (normalmente de 16 a 20 N·m) con una llave dinamométrica. Un apriete excesivo puede dañar la nervadura, mientras que un apriete insuficiente puede provocar deslizamientos.
▶Inspección del estado del techo
Antes de la instalación, asegúrese de que los paneles del techo no presenten óxido severo, deformaciones o descamación del revestimiento; de lo contrario, la fuerza de sujeción podría ser insuficiente.
▶Inspección periódica
Se recomienda comprobar anualmente el apriete de las abrazaderas, especialmente después de tifones o fuertes nevadas.
▶Conexión a tierra
Si se utilizan raíles metálicos, se debe realizar una correcta conexión a tierra entre los componentes y el techo, de acuerdo con las especificaciones eléctricas.
▶Evite mezclar
Las abrazaderas de diferentes marcas o lotes pueden presentar variaciones dimensionales y no deben mezclarse en el mismo tejado.

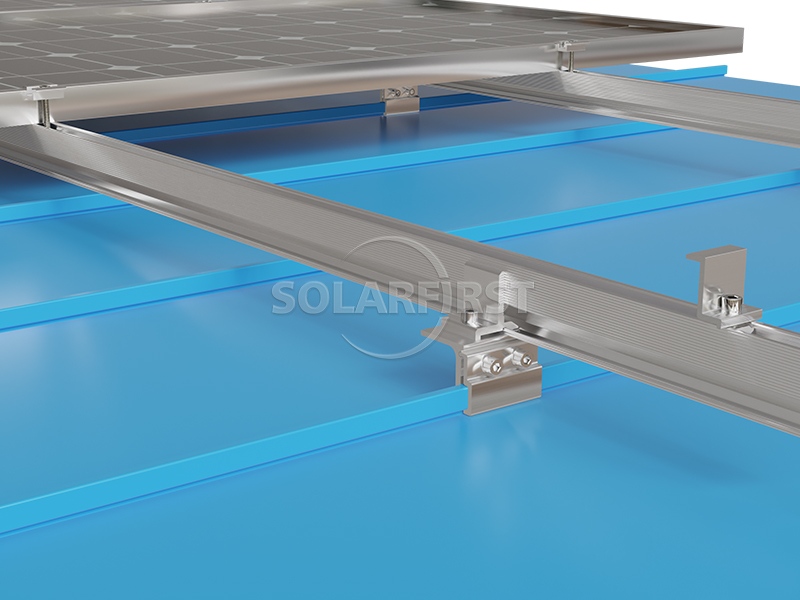

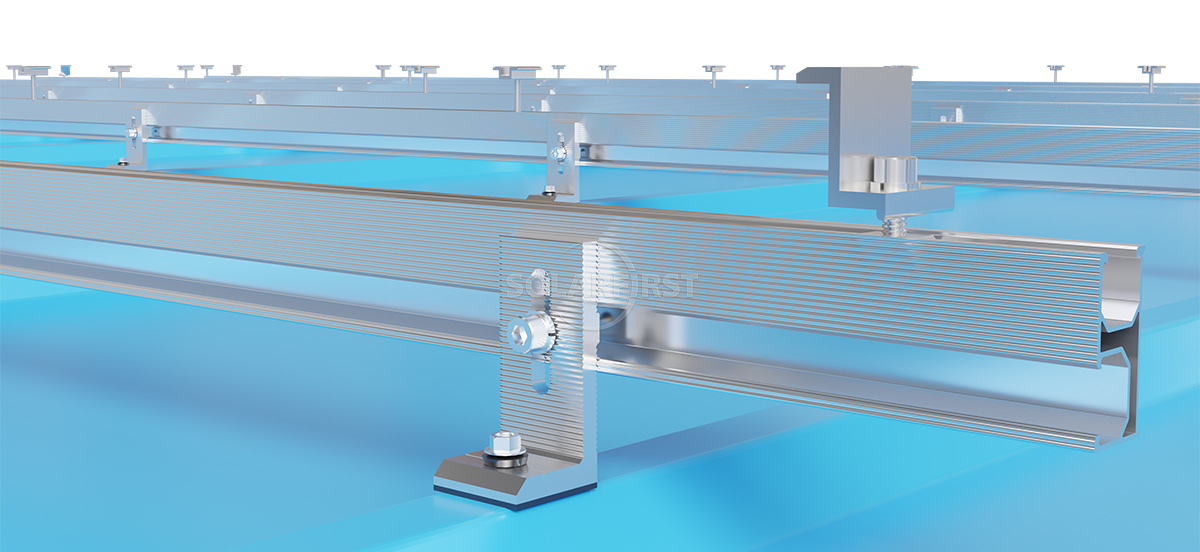

Método de instalación
▶ Fijación especial del soporte (método recomendado)
▪ Funcionamiento: Utilice un accesorio de encaje a presión que coincida con el perfil específico (como el tipo de recorte de esquina, el tipo de bloqueo de borde vertical) para sujetar directamente la pieza en forma de L en la parte superior de la lámina de acero de color.
▪ Ventajas: Instalación verdaderamente no destructiva, no penetra la superficie del techo, eliminando fundamentalmente el riesgo de filtraciones de agua, y es actualmente el método más recomendado.
▶ Fijación pasante (¡úsese con precaución!)
▪ Procedimiento: Utilice tornillos autorroscantes o tornillos para madera para penetrar directamente la chapa de acero de color y fije los clavos en forma de L en la parte inferior de la cercha del tejado.
▪ Desventajas: Daña la capa impermeabilizante del techo. Si el sellado no se realiza correctamente, es muy probable que se oxide y presente filtraciones en los orificios de los tornillos, lo que reduce considerablemente la vida útil del techo. Solo se utiliza en casos estructurales especiales.
Resumen
El soporte en ángulo L para sistemas fotovoltaicos en techos de acero prelacado es un conector pequeño, práctico y de eficacia probada. Su principal ventaja reside en lograr una instalación no destructiva mediante abrazaderas especializadas y en construir un sistema de soporte fotovoltaico estable en combinación con rieles guía. Ofrece ventajas como ligereza, instalación rápida y buena resistencia a la corrosión, lo que reduce eficazmente los daños al techo de acero prelacado y la carga adicional.
Sin embargo, no es la solución definitiva: la compatibilidad del tipo de teja, los cálculos estructurales, la calidad de los sellos y las especificaciones de construcción influyen directamente en la seguridad a largo plazo. Una fijación inadecuada de las penetraciones, el uso de tejas incompatibles y el exceso de carga son las tres principales causas de filtraciones en el techo o daños en el sistema fotovoltaico.

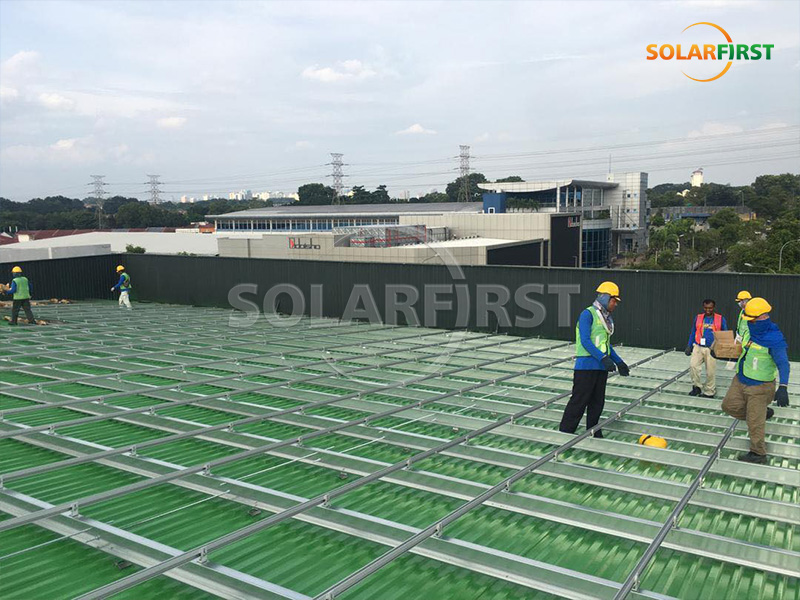

Referencia del proyecto Solar First
Puntos de conocimiento relacionados

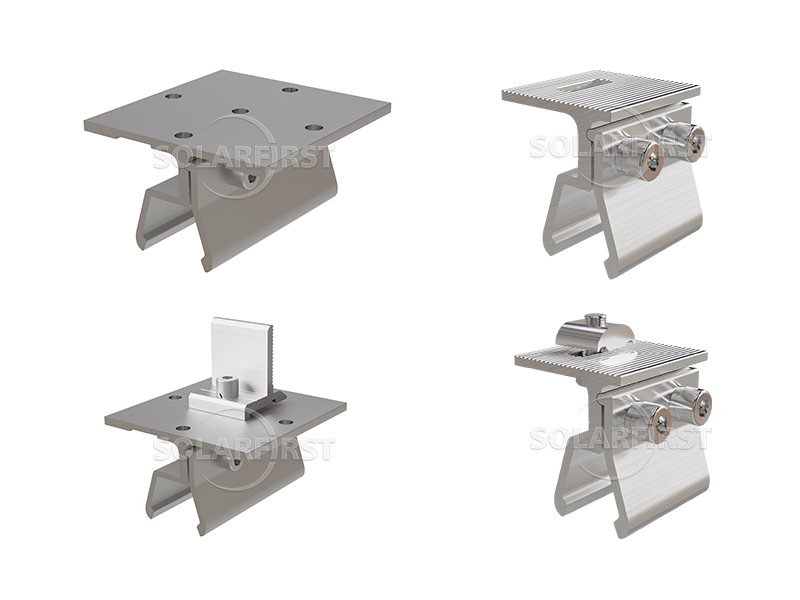

En pocas palabras, una abrazadera para juntas alzadas es un conector para la base de paneles fotovoltaicos diseñado específicamente para techos de chapa ondulada sin perforaciones. Se fija a la junta alzada del techo mediante una abrazadera, lo que permite instalar los módulos fotovoltaicos de forma segura sin necesidad de taladrar ningún agujero en el techo.
Leer más

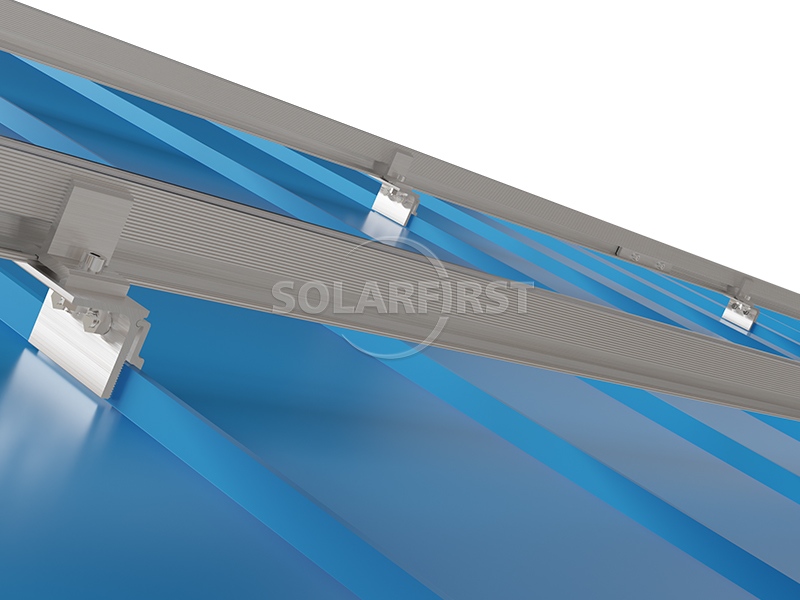

Este producto es un soporte fotovoltaico (FV) diseñado específicamente para cubiertas de chapa ondulada metálica Klip-Lok (de junta alzada). Su sistema de sujeción sin perforaciones elimina la necesidad de taladrar la superficie del tejado. Las abrazaderas se fijan al borde Klip-Lok de la cumbrera mediante su propia fuerza de bloqueo mecánico, proporcionando un punto de conexión fiable para los raíles o módulos fotovoltaicos. Este diseño evita los daños en los paneles del tejado causados por las perforaciones, reduciendo eficazmente el riesgo de filtraciones, y resulta especialmente adecuado para cubiertas comerciales e industriales con altos requisitos de impermeabilización.
