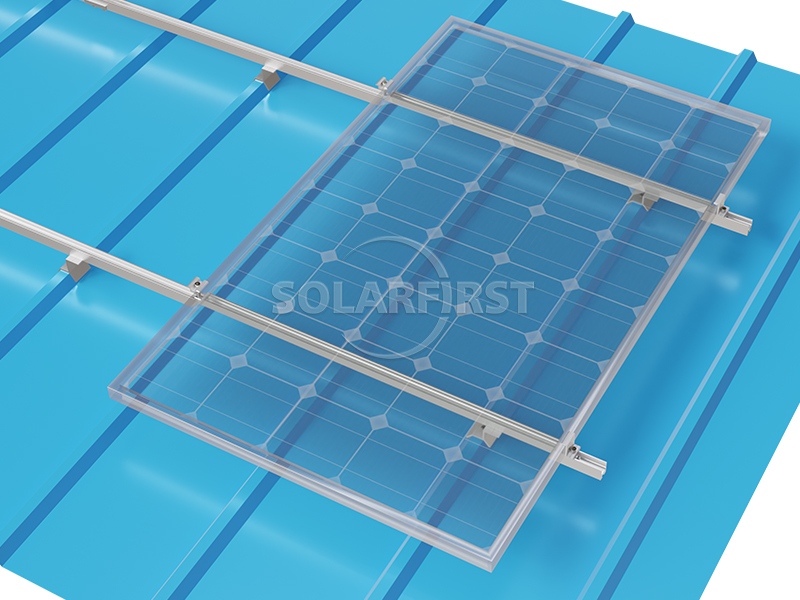

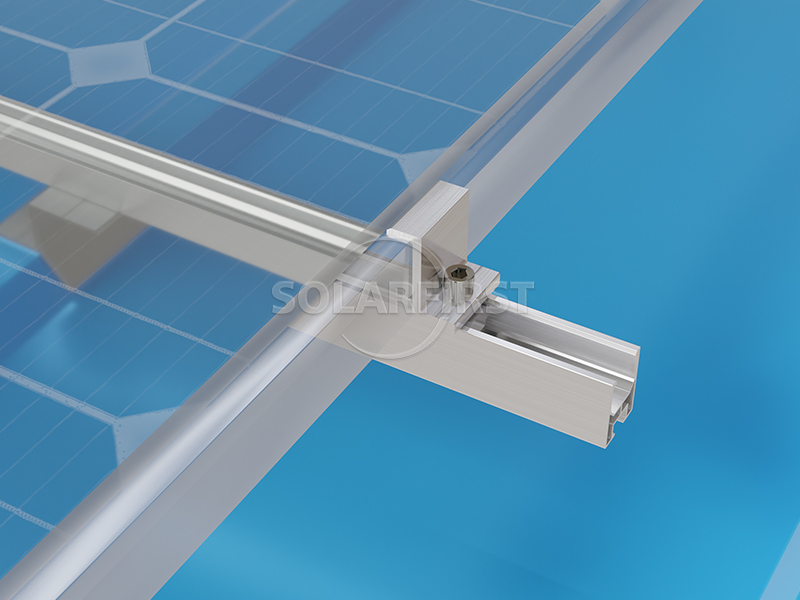

Las abrazaderas trapezoidales son conectores clave que se utilizan en proyectos fotovoltaicos con techos de chapa ondulada trapezoidal. Su función principal es fijar los rieles guía del soporte fotovoltaico al techo de chapa ondulada, proporcionando una base segura para la posterior instalación de los módulos fotovoltaicos.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

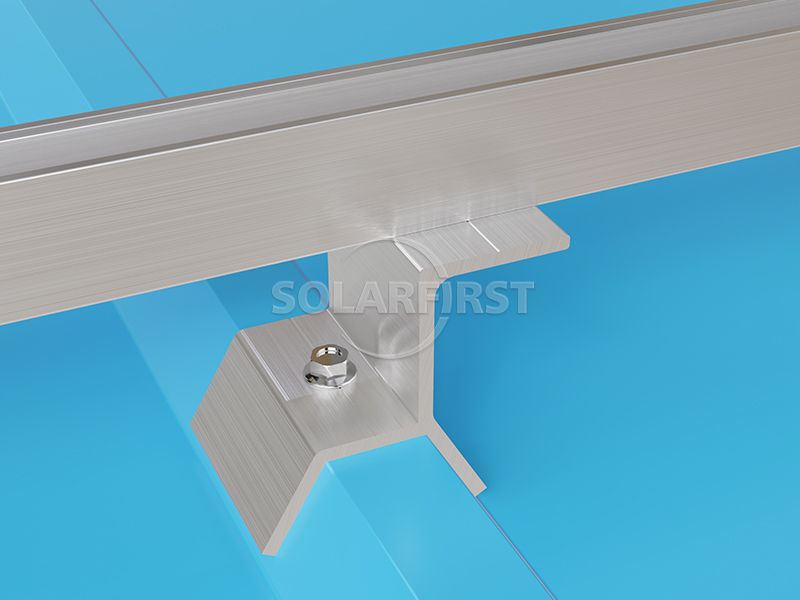

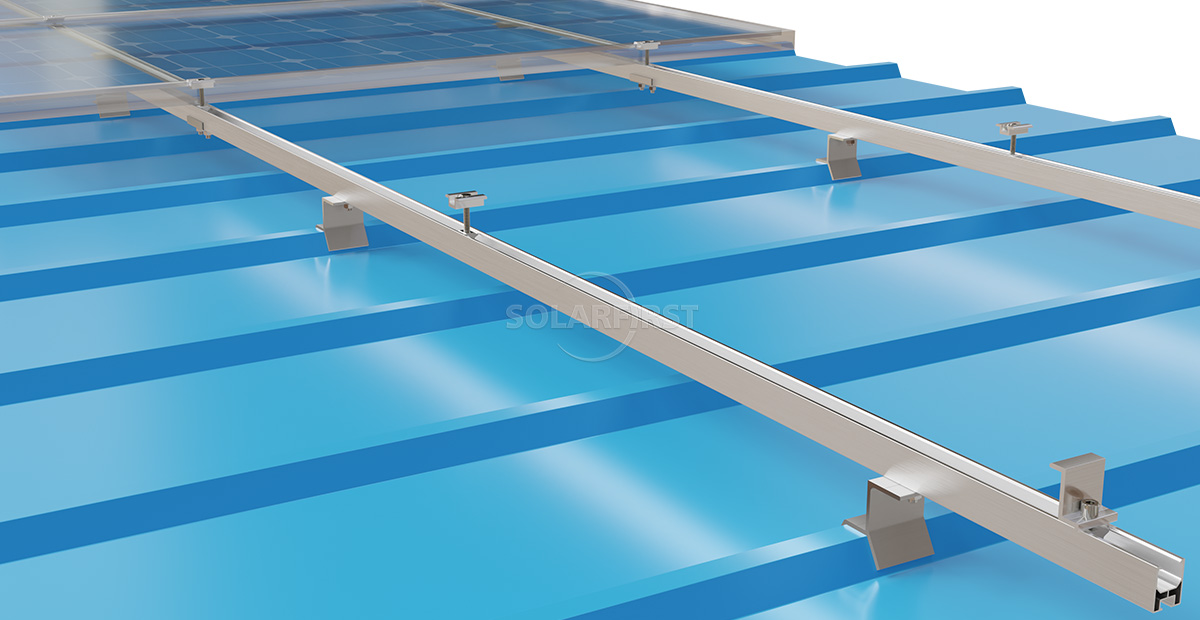

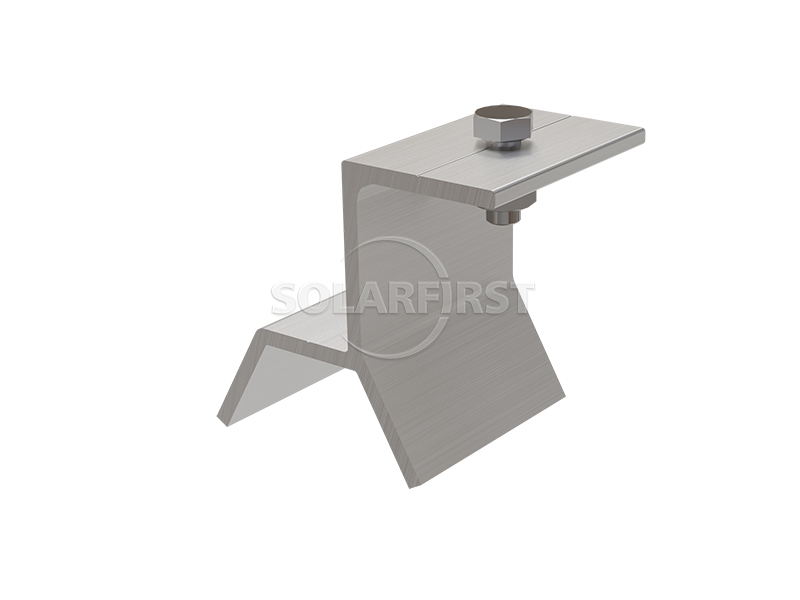

La abrazadera trapezoidal es un conector para soportes fotovoltaicos (FV) diseñado específicamente para techos de acero corrugado trapezoidal. Fija los rieles fotovoltaicos al techo sujetando los laterales del acero corrugado, eliminando la necesidad de perforaciones. Este producto resuelve el problema de la falta de estanqueidad que puede ocurrir con los métodos de montaje tradicionales y es uno de los accesorios de soporte más utilizados en proyectos fotovoltaicos distribuidos comerciales e industriales.

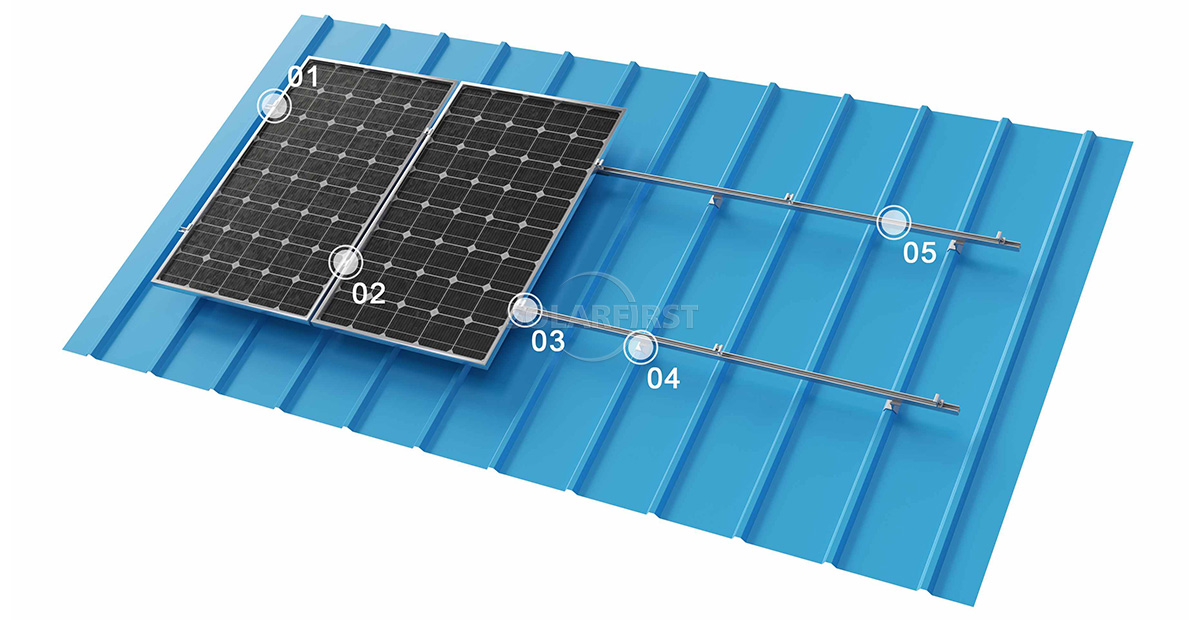

Componentes del producto
Ventajas
▪ Fijación no perforada
Elimina la necesidad de perforar el techo, evitando estructuralmente el riesgo de filtraciones de agua causadas por aberturas y reduciendo los costos de mantenimiento posteriores.
▪ Alta eficiencia de instalación
Utiliza un sistema de bloqueo con pernos, lo que permite que una sola persona lo opere, resultando en una construcción rápida y bajos costos de mano de obra.
▪ Gran adaptabilidad
Compatible con las láminas de acero corrugado trapezoidales convencionales, cubriendo alturas de corrugación (25~75 mm) y anchos de abertura (20~60 mm), y admite personalización según los planos de la sección transversal de las tejas.
▪ Excelente resistencia a la intemperie
Fabricado en aleación de aluminio anodizado (espesor de la película ≥10 μm) o acero inoxidable 304/316, lo que proporciona una excelente resistencia a la corrosión y adaptabilidad a entornos costeros e industriales.
▪ Propiedades mecánicas fiables
Los valores de diseño de resistencia a la tracción y al corte de las abrazaderas se calculan para cumplir con los requisitos de seguridad de zonas de grandes luces y alta presión de viento.
Parámetros
| Instalación | Techo de metal |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Altura de la abrazadera | 50 mm ~ 120 mm (dependiendo del tipo de baldosa) |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Cubiertas de acero corrugado para edificios industriales y comerciales (centrales eléctricas, parques logísticos, talleres de fabricación, almacenes, etc.)
▪ Cubierta de acero corrugado con secciones corrugadas trapezoidales
▪ Instalación de módulos fotovoltaicos con marco y parcialmente sin marco.
▪ En zonas costeras con alta salinidad (se recomienda acero inoxidable o acero anodizado reforzado).
▪ Proyectos fotovoltaicos de gran envergadura en azoteas (utilizados con rieles guía de alta resistencia)
Notas importantes:
▶Confirmación del tipo de baldosa
Antes de la selección, se requiere un diagrama de sección transversal de la placa de acero corrugado o un muestreo in situ para confirmar la altura de la onda, el ancho de la abertura y el ángulo. De lo contrario, podría producirse una falla en la sujeción o una fuerza de sujeción insuficiente.
▶Selección de materiales
En zonas costeras, entornos industriales muy contaminados o entornos con alta humedad, se recomiendan abrazaderas de acero inoxidable 304 o abrazaderas de aleación de aluminio con un espesor de película de óxido ≥15 μm.
▶Control del par de apriete
Un par de apriete insuficiente provocará que la abrazadera se deslice, mientras que un par excesivo puede aplastar las estrías o dañar las roscas de los pernos. Se recomienda utilizar una llave dinamométrica y consultar los valores de diseño.
▶Almohadillas amortiguadoras
Si el revestimiento de las baldosas es delgado o requiere un acabado superficial de alta calidad, se deben utilizar abrazaderas con almohadillas de EPDM para evitar el contacto directo metal con metal que podría rayar el revestimiento.
▶Verificación de carga
La capacidad de carga de las abrazaderas se ve afectada por múltiples factores, como la resistencia de las baldosas, la separación entre ellas y la precarga de los pernos. Un ingeniero estructural debe verificarla en función de la presión del viento y la nieve locales, así como de la disposición de los componentes.
▶Secuencia de instalación
Se recomienda instalar y fijar primero la pieza, luego instalar el riel guía y, finalmente, ajustar la alineación en su conjunto para evitar que la pieza se afloje debido a un proceso inverso.
Resumen
Las abrazaderas trapezoidales son un conector indispensable en la base de los sistemas de soporte fotovoltaico (FV) para cubiertas de acero corrugado. Gracias a su diseño basado en una sujeción sin perforaciones, reducen eficazmente el impacto en la integridad del tejado y garantizan una instalación fiable. El producto presenta una estructura sencilla, materiales resistentes a la intemperie y una amplia compatibilidad. Con una selección adecuada y una construcción estandarizada, permiten una fijación estable y duradera del sistema fotovoltaico en diversos tipos de cubiertas de acero corrugado trapezoidales.

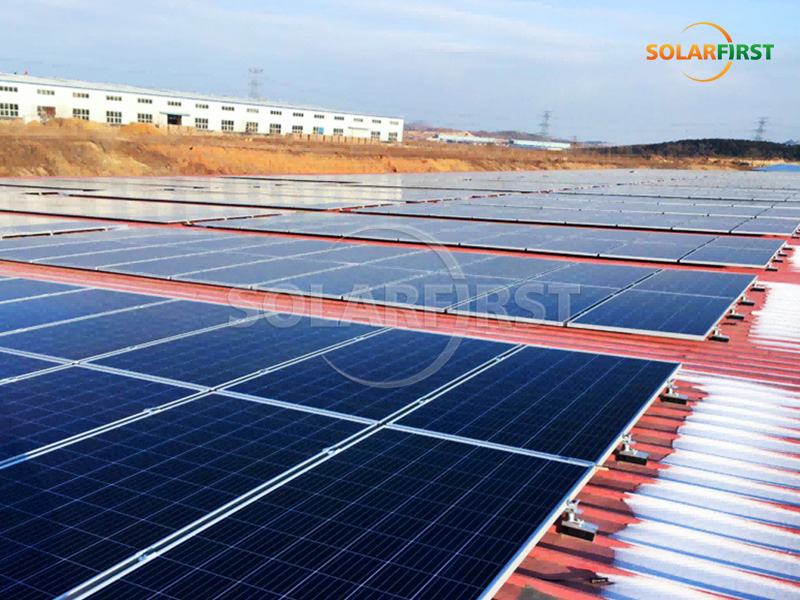

Referencia del proyecto Solar First
