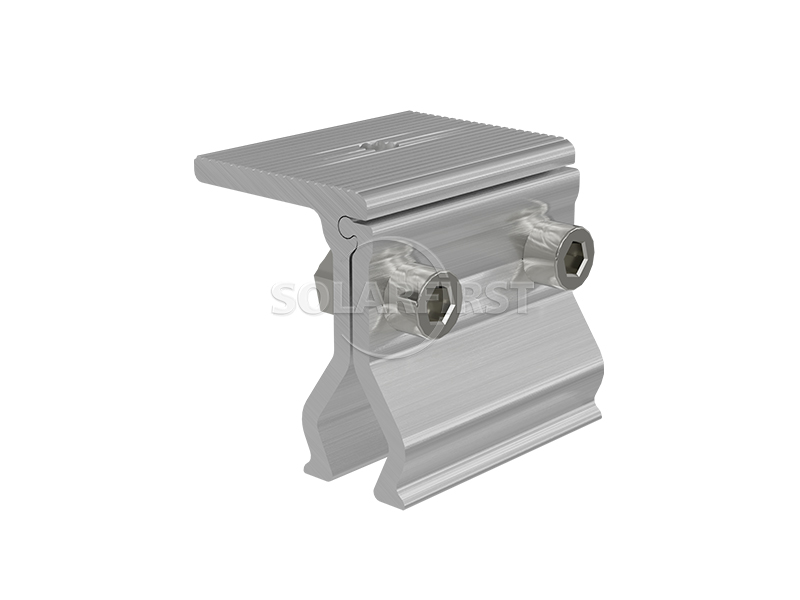

Las abrazaderas angulares para techos son conectores metálicos no perforados diseñados específicamente para centrales fotovoltaicas con techos de acero corrugado de junta angular. Se fijan a las crestas (nervaduras de la junta angular) del techo de acero corrugado mediante un sistema de sujeción, proporcionando una base de apoyo para la instalación de rieles fotovoltaicos o la fijación directa de módulos fotovoltaicos. En comparación con las instalaciones tradicionales mediante perforación, este producto evita por completo el riesgo de fugas causadas por la perforación y el daño a la capa impermeable del techo. Es un componente esencial para lograr una instalación no destructiva, eficiente y segura en proyectos fotovoltaicos distribuidos industriales y comerciales.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

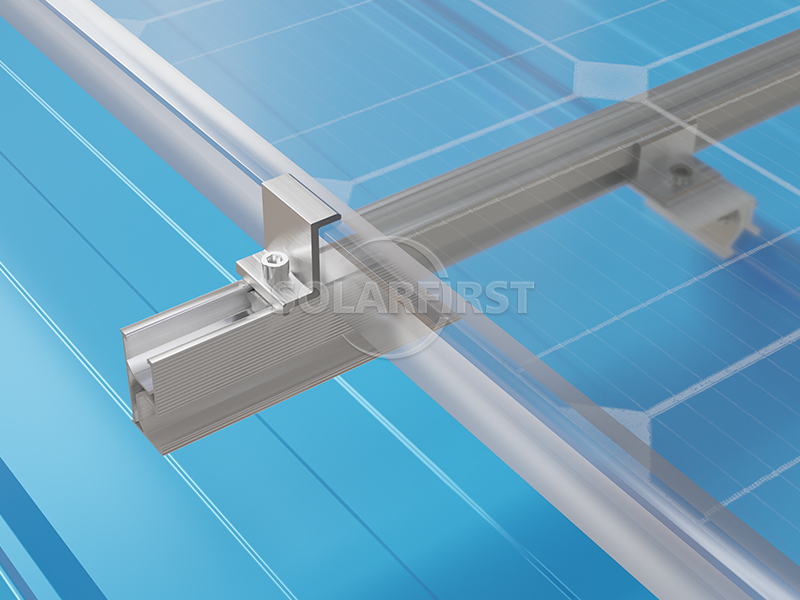

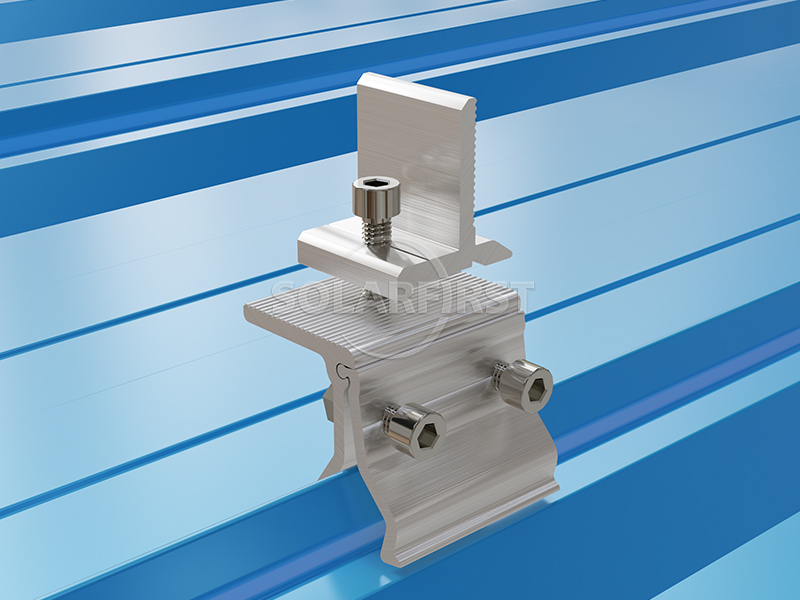

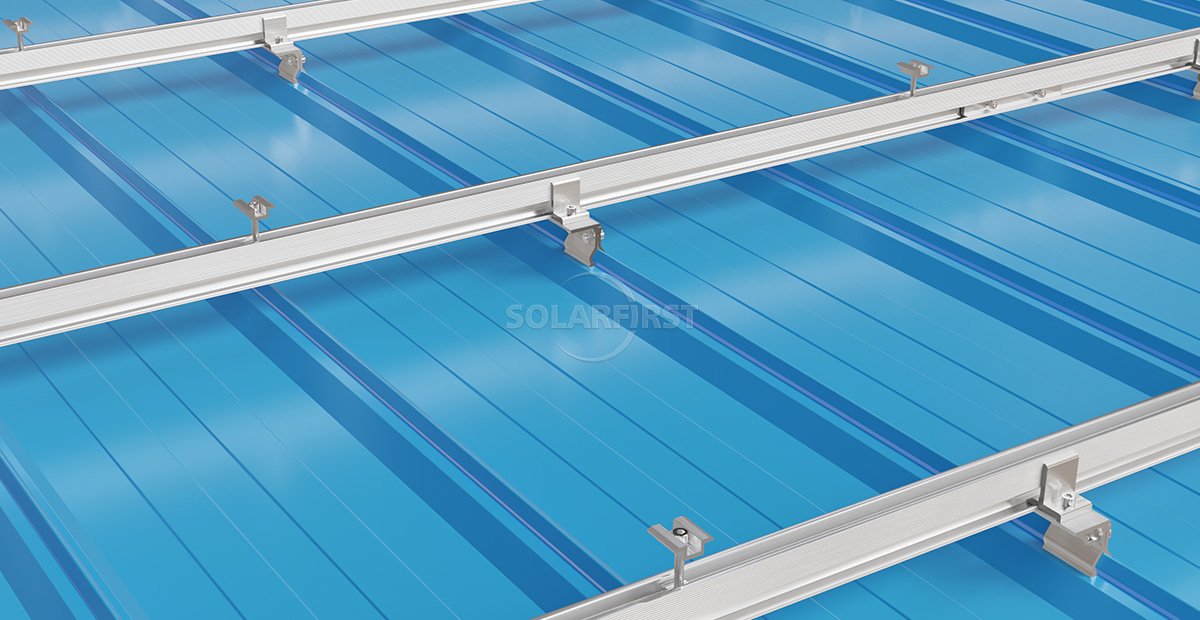

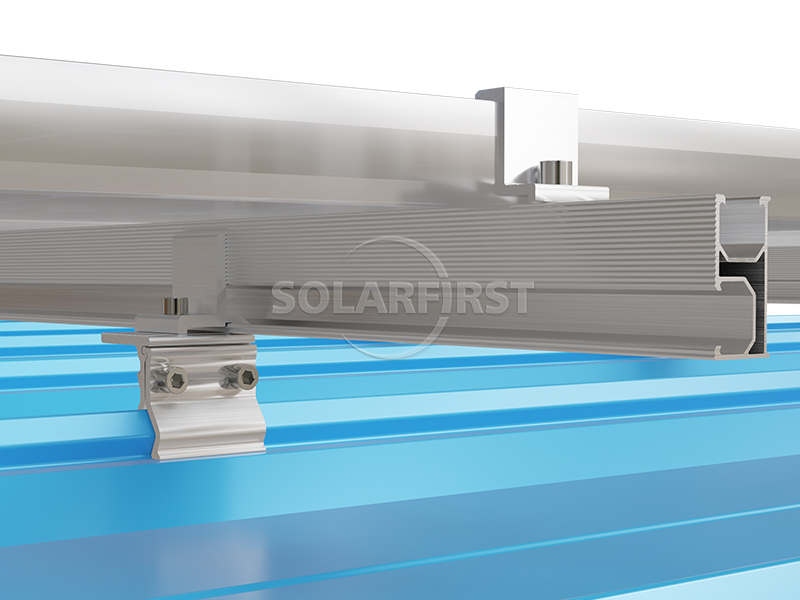

Las abrazaderas angulares para techos son conectores de soporte fotovoltaico (FV) diseñados específicamente para techos de chapa con sistema de fijación angular. Se sujetan a las nervaduras (crestas angulares) del techo de chapa, proporcionando un punto de apoyo fiable para la posterior instalación de rieles fotovoltaicos o el montaje directo de módulos fotovoltaicos.
A diferencia de los métodos de instalación tradicionales mediante perforación, las abrazaderas angulares no penetran el panel de chapa, evitando así el riesgo de filtraciones y daños a la capa impermeabilizante del techo. Además, previenen daños al revestimiento y a la resistencia estructural de la chapa. Este producto es compatible con la mayoría de los tipos de techos de chapa angular más comunes y constituye un componente esencial para lograr una instalación no destructiva, una construcción rápida y una fiabilidad a largo plazo en proyectos fotovoltaicos distribuidos comerciales e industriales.

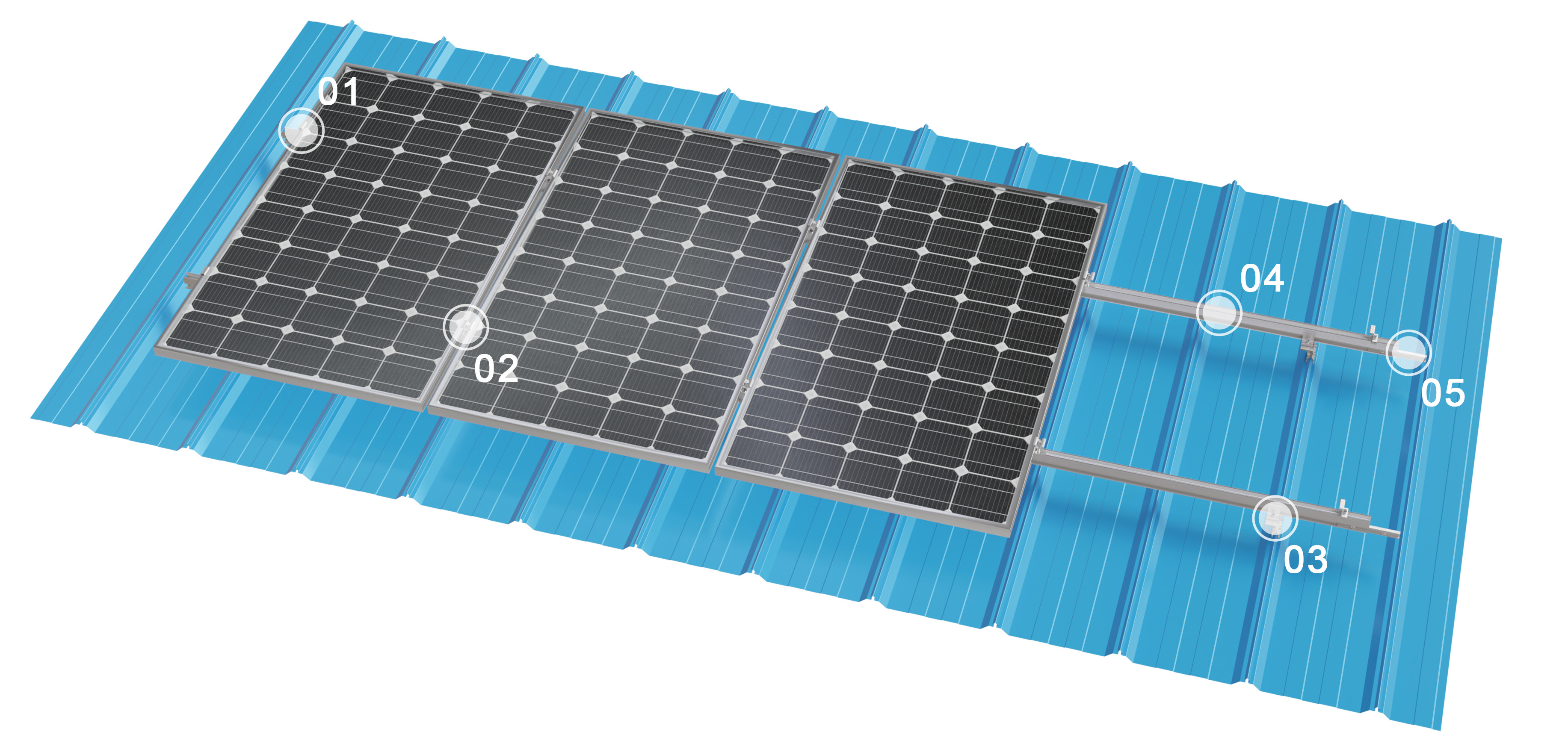

Componentes del producto
Ventaja
▶ NInstalación no destructiva, lo que reduce significativamente el riesgo de fugas.
El sistema de sujeción totalmente mecánico elimina la necesidad de perforar el techo, evitando así la causa más común de filtraciones: el daño a la capa impermeable del techo de acero corrugado. Sin embargo, es importante tener en cuenta que aún pueden producirse filtraciones en las juntas originales de las tejas, en zonas envejecidas y oxidadas, lo que requiere una evaluación exhaustiva.
▶ Alta resistencia y ligereza, baja carga en el techo.
El cuerpo principal está fabricado en aleación de aluminio de alta resistencia, con un peso de tan solo un tercio del acero, lo que reduce la presión de carga sobre los edificios industriales más antiguos. Su resistencia a la tracción en un solo punto supera los 1500 N, lo que proporciona una excelente resistencia al viento.
▶ Fuerte resistencia a la intemperie, vida útil equivalente
La aleación de aluminio se somete a un tratamiento de anodizado (AA10μm+), combinado con fijaciones de acero inoxidable 304, lo que le confiere resistencia a la niebla salina, la lluvia ácida y otras condiciones ambientales adversas. Su vida útil prevista es de al menos 25 años, prácticamente la misma que la de los módulos fotovoltaicos.
▶ Instalación rápida, ahorrando mano de obra.
El apriete se realiza con una simple llave de tubo, eliminando la necesidad de soldadura o herramientas complejas. En comparación con los métodos de perforación, la eficiencia de la instalación aumenta en más del 50 %, lo que reduce eficazmente los costos de construcción.
▶ Muy versátil y compatible con los tipos de azulejos más comunes.
Proporciona abrazaderas especiales para la mayoría de los tipos de baldosas de esquina más comunes del mercado, lo que garantiza un ajuste perfecto y minimiza los daños a las nervaduras de la baldosa de acero de color.
Parámetros
| Instalación | Techo de metal |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Estaciones de energía fotovoltaica nuevas o existentes instaladas en azoteas de plantas industriales, fabricadas con láminas de acero corrugado.
▪ Parques logísticos, almacenes, cocheras, etc., con techos de chapa de acero perfilada con juntas angulares.
▪ Proyectos fotovoltaicos distribuidos comerciales e industriales (especialmente adecuados para plantas de procesamiento de alimentos, electrónica y productos farmacéuticos con altos requisitos de impermeabilización).
▪ Revitalización rural, mitigación de la pobreza mediante energía fotovoltaica y otros proyectos de renovación de techos de chapa de acero corrugado.
▪ Cualquier instalación fotovoltaica en techos de acero ligero donde no se permita o no sea apropiado perforar o dañar el techo.
Notas importantes:
▶ Confirmar el tipo de baldosa es crucial.
Antes de comprar, mida con precisión la altura y la separación de las nervaduras, así como las dimensiones de la abertura de la lámina de acero prelacado, para confirmar su compatibilidad con las abrazaderas. Se recomienda proporcionar al fabricante un dibujo de la sección transversal del tipo de teja para su verificación.
▶ El espaciado de las abrazaderas debe basarse en cálculos estructurales.
La separación lateral/longitudinal de las abrazaderas debe ser calculada y determinada por un ingeniero estructural en función de la carga de viento local, la carga de nieve y el peso de los paneles fotovoltaicos. No debe aumentarse ni disminuirse arbitrariamente.
▶ Las juntas son esenciales
Se deben utilizar juntas de EPDM o de nailon en las superficies de contacto entre las abrazaderas y la chapa de acero prelacada para evitar la fricción directa metal con metal, que podría dañar el revestimiento y aumentar la fricción.
▶ Control de par
Durante la instalación, es necesario utilizar una llave dinamométrica. Apriete los pernos según las especificaciones del fabricante (normalmente de 15 a 20 N·m para pernos M8). Un apriete excesivo puede dañar las ondulaciones, mientras que un apriete insuficiente provocará una resistencia al viento insuficiente.
▶ Inspecciones periódicas
Se recomienda realizar comprobaciones aleatorias del apriete de los pernos de sujeción cada dos años, especialmente después de haber estado expuestos a condiciones de viento extremas.
▶ Evaluación general de la impermeabilización del techo
Las abrazaderas angulares para techos solucionan el riesgo de filtraciones en el punto de instalación, pero no resuelven los problemas de filtraciones en las juntas, solapamientos, cumbreras y canaletas existentes del techo de chapa ondulada. En techos antiguos, se recomienda realizar reparaciones de impermeabilización antes de instalar paneles solares.
Resumen
Las abrazaderas angulares para techos son una solución de instalación no destructiva, consolidada y ampliamente utilizada, para sistemas de techado fotovoltaico con láminas de acero corrugado. Gracias a su método de sujeción sin perforaciones, evitan eficazmente el riesgo de fugas que supone dañar la capa impermeable del techo. Además, ofrecen ventajas como alta resistencia, ligereza, resistencia a la corrosión y una instalación rápida. Elegir productos de fabricantes reconocidos que se ajusten al tipo de teja y seguir estrictamente las especificaciones de instalación garantiza el funcionamiento seguro de la planta fotovoltaica durante más de 20 años.

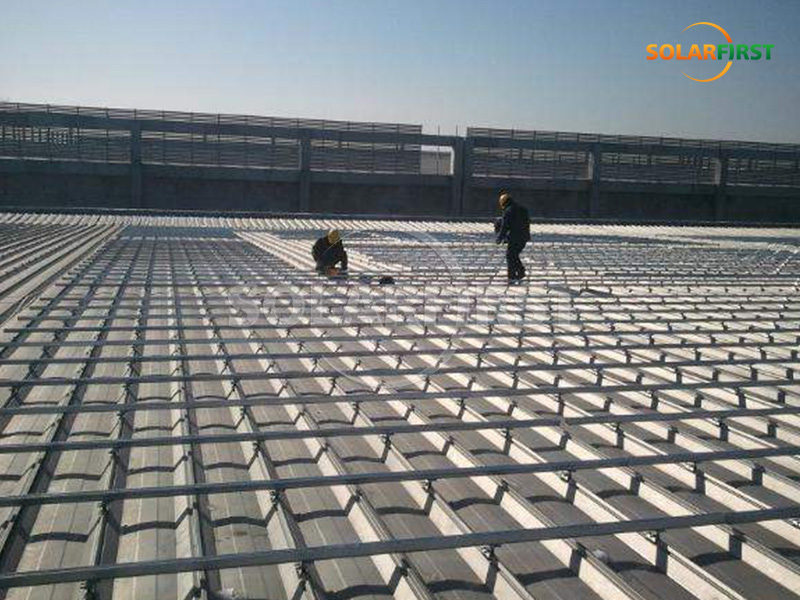

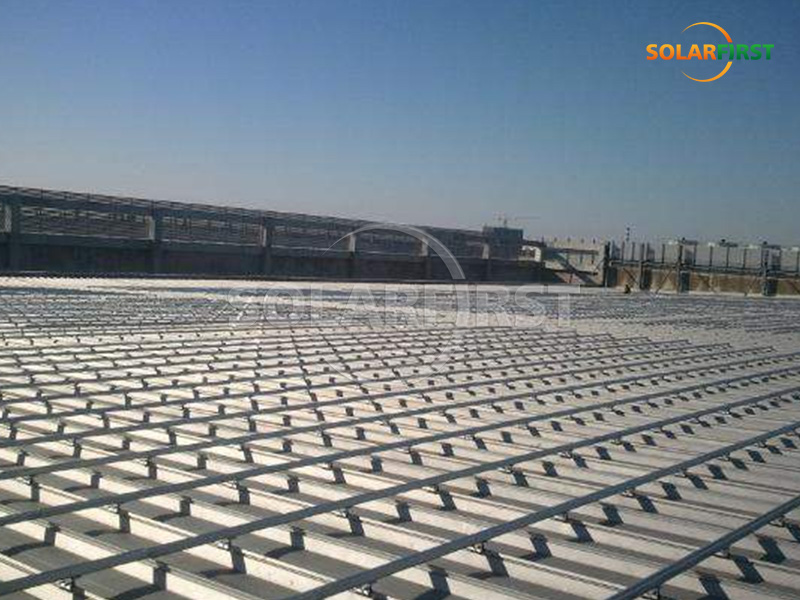

Referencia del proyecto Solar First
