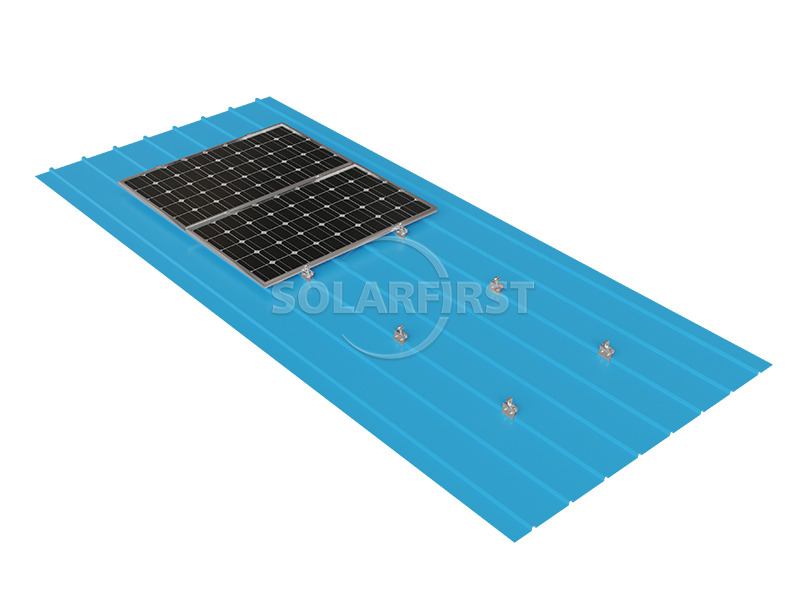

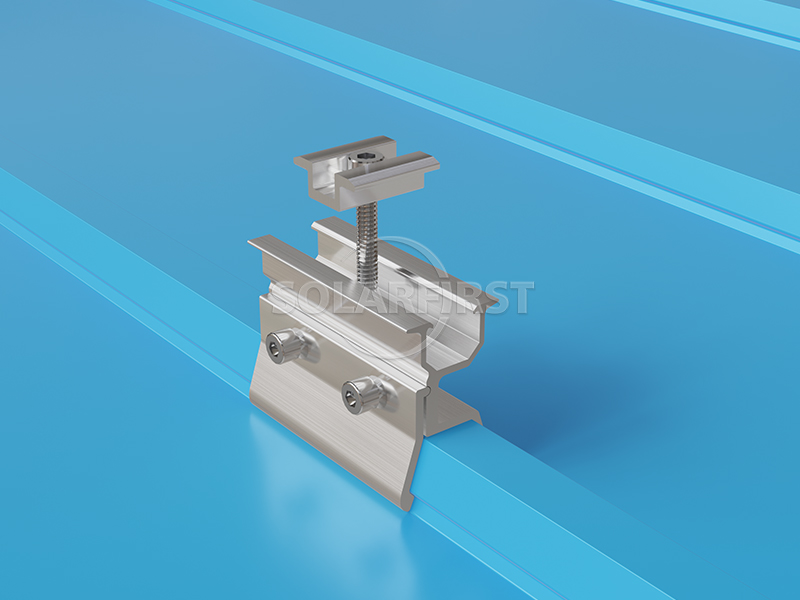

El sistema Mini Rail con abrazaderas es un sistema de instalación fotovoltaica (FV) sin perforaciones, diseñado específicamente para techos metálicos. Su característica principal es la sustitución de los rieles largos y continuos tradicionales por rieles cortos de aleación de aluminio (Mini Rails), que se fijan a las crestas del techo de acero corrugado mediante abrazaderas especiales, eliminando la necesidad de perforar el techo. Este diseño evita el riesgo de filtraciones asociado a las perforaciones, a la vez que proporciona una plataforma de soporte ligera y estable para los módulos fotovoltaicos.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

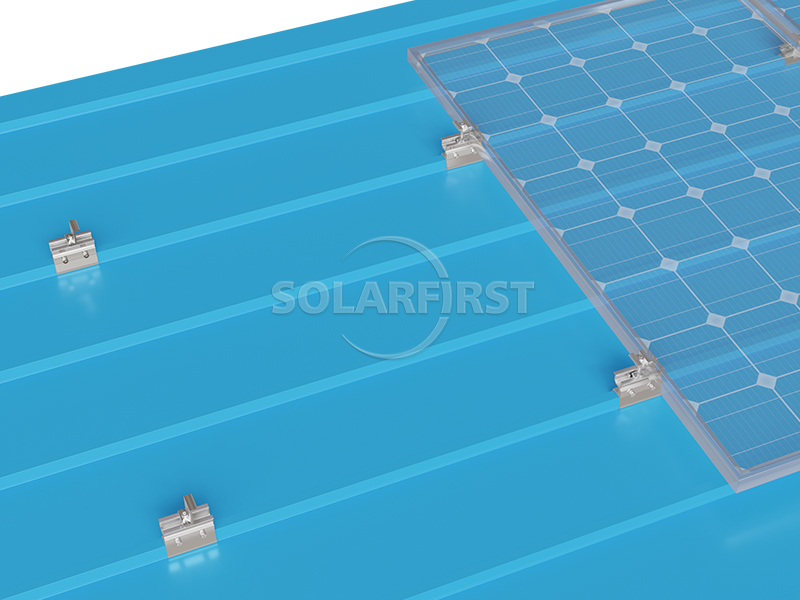

Mini Rail Clamps es un sistema de instalación fotovoltaica (FV) sin perforaciones, diseñado específicamente para techos metálicos. Este sistema utiliza rieles cortos de aleación de aluminio (Mini Rails) en lugar de los rieles largos continuos tradicionales. Estos rieles se fijan a las crestas del techo de acero corrugado mediante abrazaderas especiales, eliminando la necesidad de perforar el techo. Este diseño evita los problemas de fugas o corrosión que pueden ocurrir con las perforaciones, a la vez que proporciona una base de soporte ligera y estable para los módulos solares. El sistema tiene una estructura simple y componentes modulares, lo que lo hace adecuado para diversos tipos de techos metálicos estándar.

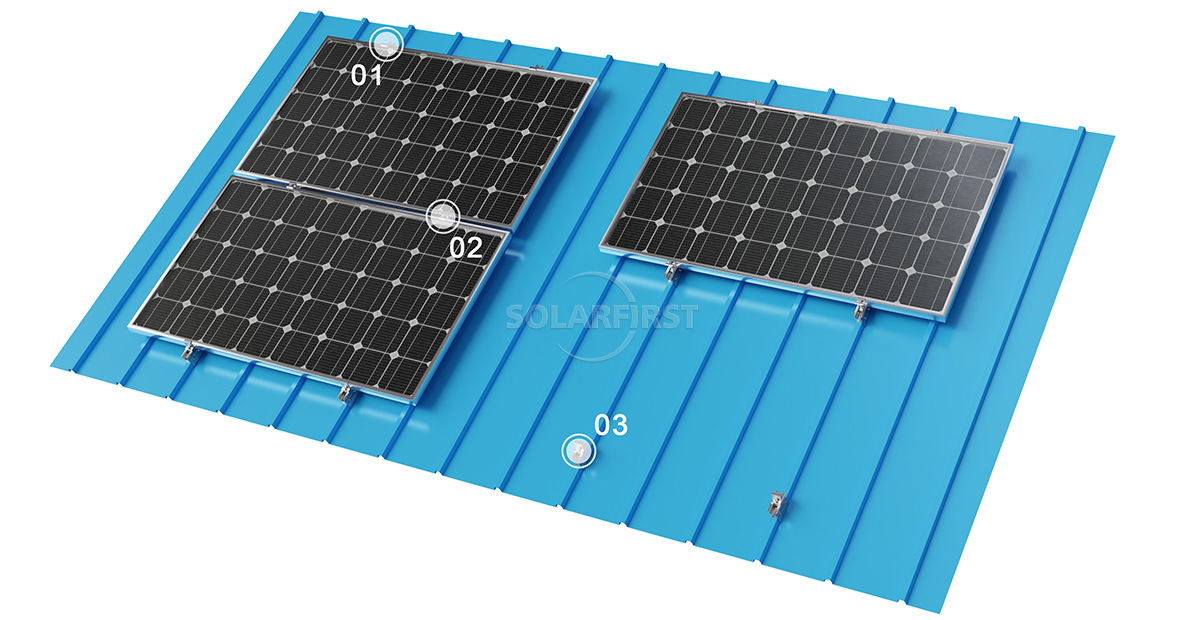

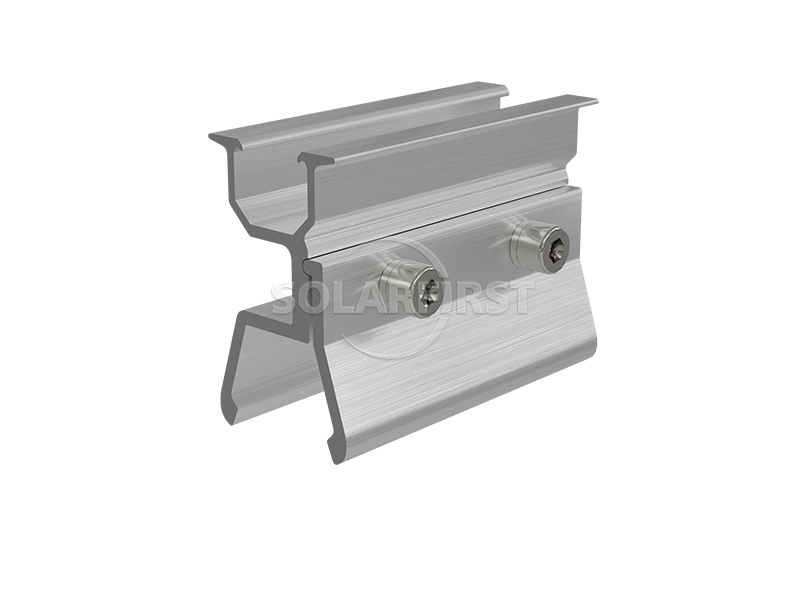

Componentes del producto
Ventaja
▪ Menor riesgo de fugas
El sistema utiliza abrazaderas para una fijación segura, eliminando la necesidad de perforar el techo de acero corrugado. Esto previene posibles filtraciones y corrosión causadas por la perforación, protegiendo la integridad del techo y la capa impermeabilizante.
▪ Ahorro en costes de materiales
El diseño de riel guía corto reduce el uso de aluminio en comparación con las soluciones tradicionales de riel largo, lo que hace que la logística sea más económica.
▪ Alta eficiencia de instalación
Los componentes modulares eliminan la necesidad de realizar cortes en obra. Las abrazaderas y los rieles guía simplifican la instalación, reduciendo el tiempo de construcción en el sitio.
▪ Compatible con cargas en el techo
El diseño ligero del sistema reduce la carga sobre los tejados existentes, lo que lo hace especialmente adecuado para edificios con capacidad de carga limitada.
▪ Diseño flexible

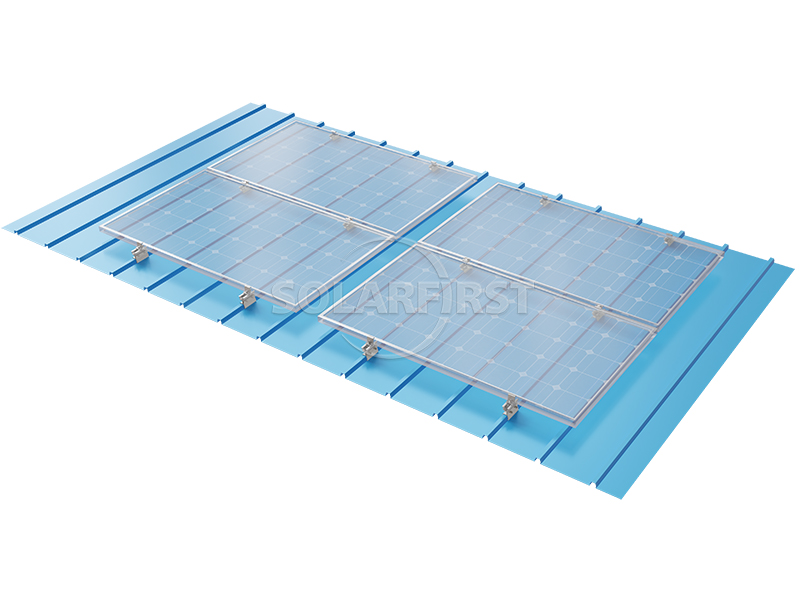

Permite la instalación horizontal o vertical de módulos fotovoltaicos y se adapta a diversos diseños estándar de techos metálicos.
Parámetros
| Instalación | Techo de metal |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Edificios industriales y comerciales: Cubiertas metálicas estándar de gran superficie para fábricas, almacenes, centros logísticos, etc.
▪ Renovación de edificios existentes: Adecuado para añadir paneles fotovoltaicos sin dañar la capa impermeabilizante original.
▪ Instalaciones agrícolas: Techos de acero ligero para invernaderos agrícolas, granjas ganaderas, etc.
▪ Nuevos proyectos de construcción: Instalación simultánea de sistemas de soporte fotovoltaico en nuevos edificios industriales.
Notas importantes:
▶ Combinación de azulejos
Antes de la instalación, confirme el tipo específico de chapa de acero corrugado (por ejemplo, con junta angular, con junta alzada, corrugado trapezoidal, etc.) y seleccione las especificaciones de las abrazaderas correspondientes.
▶ Especificaciones de instalación

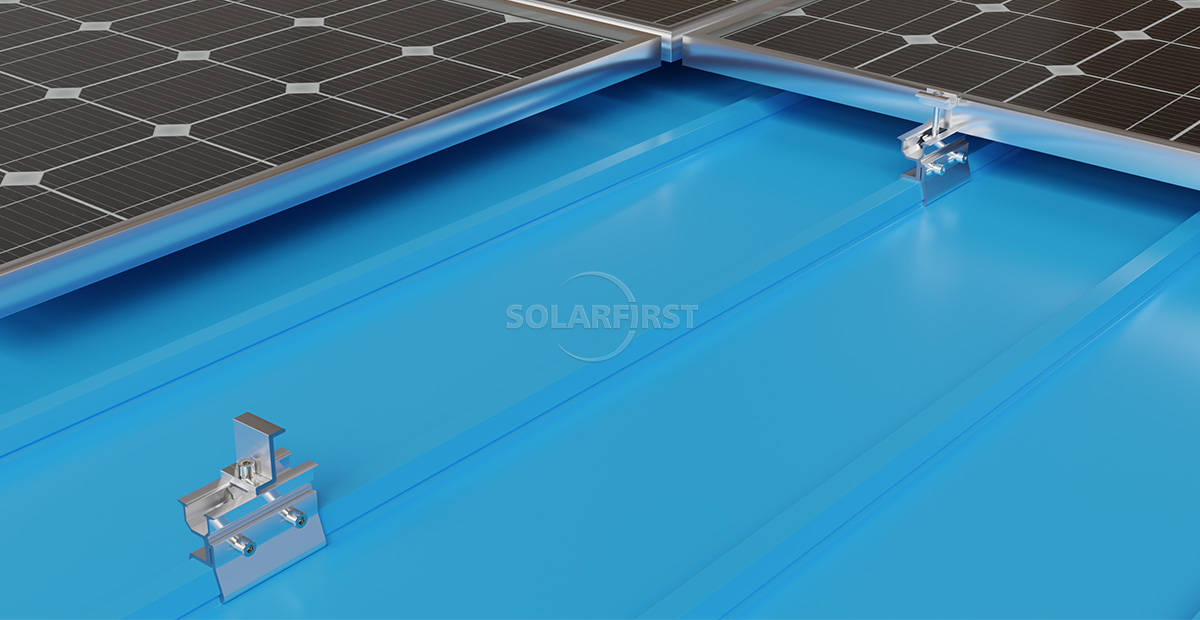

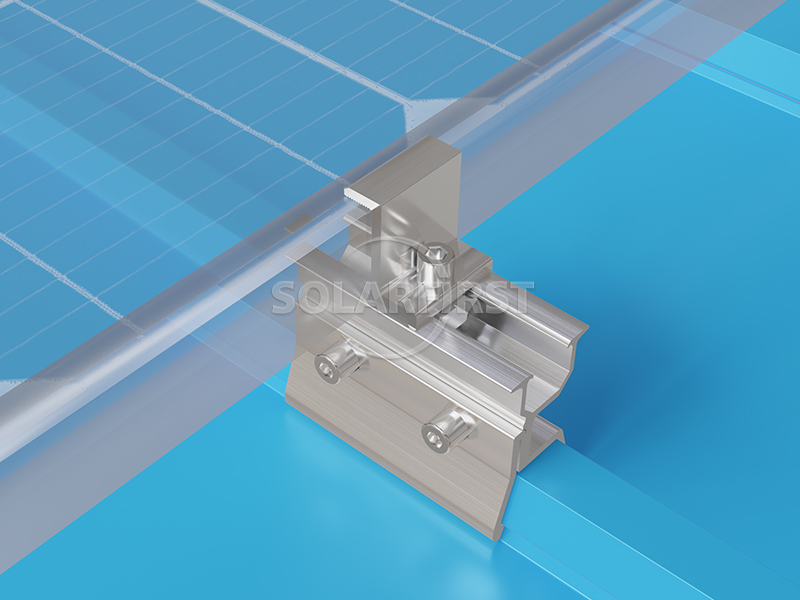

Durante la construcción, asegúrese de que las abrazaderas estén correctamente encajadas en las crestas de las ondulaciones y de que el par de apriete de los pernos cumpla con los requisitos de diseño para garantizar una sujeción fiable.
▶ Verificación de carga
Aunque el sistema es relativamente ligero, se recomienda que un profesional evalúe el estado actual del tejado y las cargas de viento y nieve.
▶ Seguridad en la construcción
Se deben tomar las precauciones de seguridad adecuadas cuando se trabaje en altura.
Resumen
El sistema Mini Rail para soportes fotovoltaicos en techos de acero corrugado emplea un método de instalación sin perforaciones mediante abrazaderas y un riel guía corto, logrando un buen equilibrio entre la reducción del riesgo de perforar el techo, el control de los costos de material y la mejora de la eficiencia de la instalación. Es adecuado para proyectos fotovoltaicos comerciales, industriales y agrícolas en techos metálicos estándar, y resulta especialmente idóneo para situaciones con altos requisitos de impermeabilización del techo.

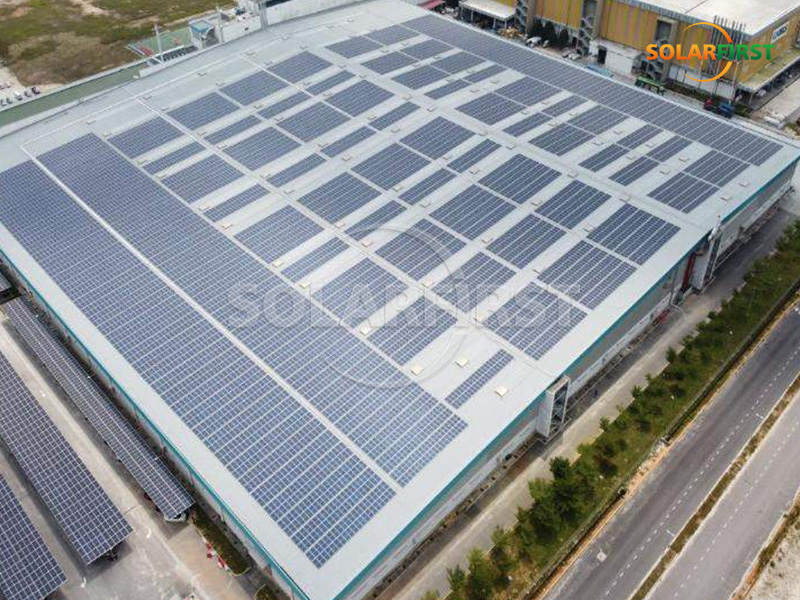

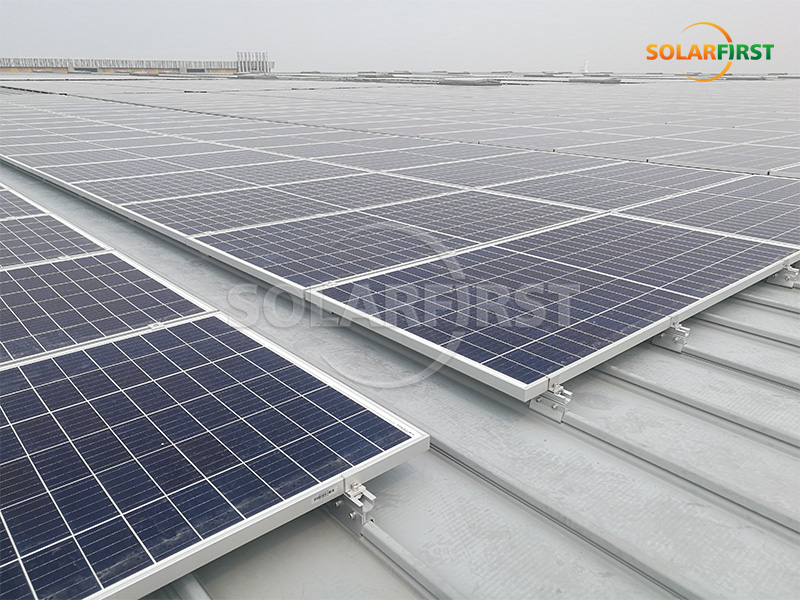

Referencia del proyecto Solar First
