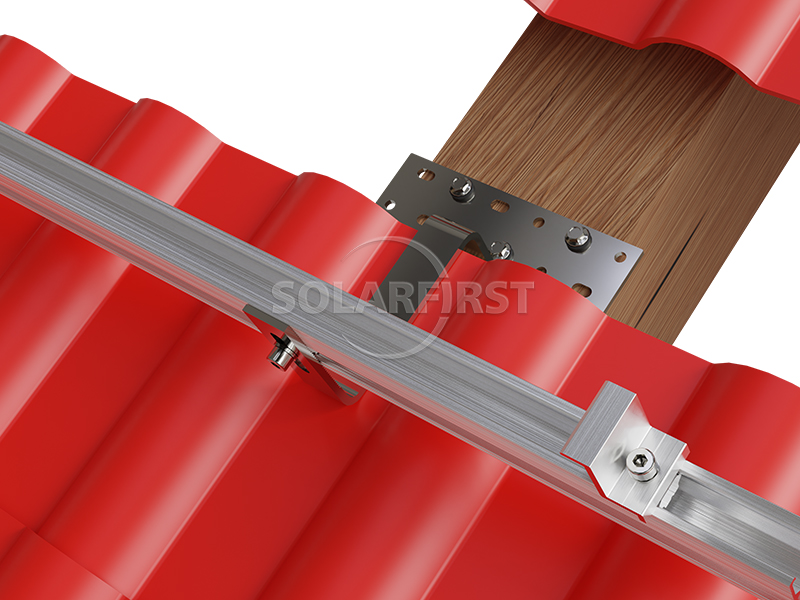

Un sistema de soporte para paneles fotovoltaicos (FV) en azoteas está diseñado específicamente para cubiertas inclinadas de tejas. Consta principalmente de tres componentes: ganchos (que se conectan a las vigas del tejado), rieles guía (que soportan los paneles FV) y abrazaderas (que fijan los componentes). Su característica principal es que los puntos de tensión quedan ocultos bajo las tejas, gracias a ganchos que atraviesan las juntas de las tejas y se conectan a la estructura, proporcionando una base estable para el sistema FV sin comprometer significativamente la integridad del tejado. Este sistema es apto para diversos tipos de tejas, como cerámica, tejas esmaltadas y pizarra, y suele estar fabricado en acero inoxidable o aleación de aluminio. Debe cumplir con los requisitos de resistencia al viento y la nieve, y su vida útil suele ser superior a 25 años.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

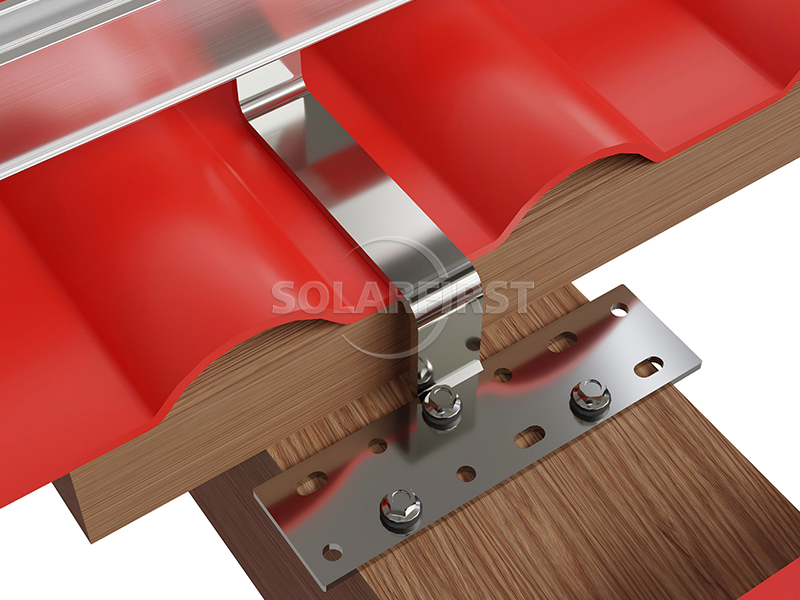

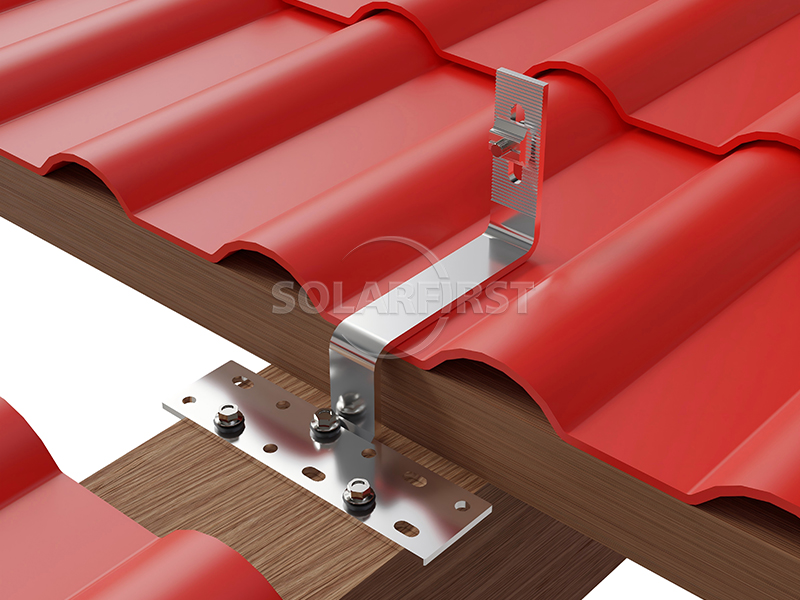

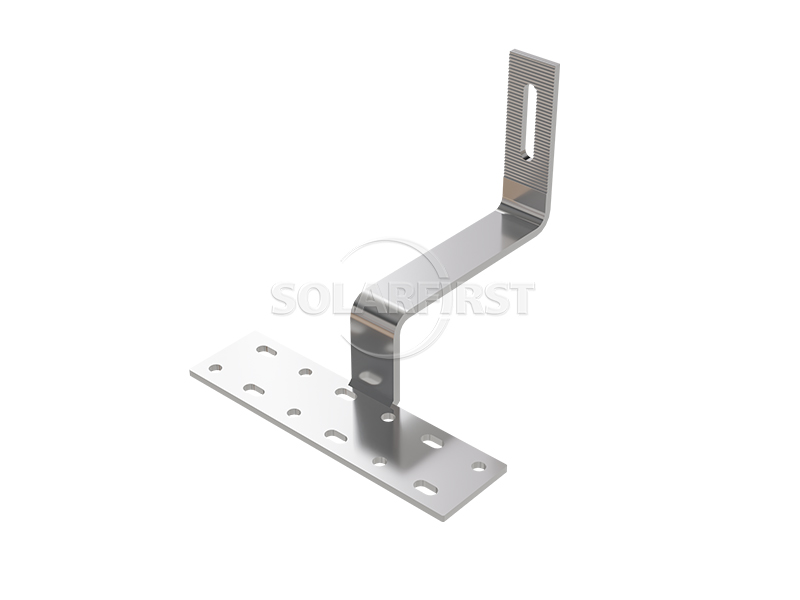

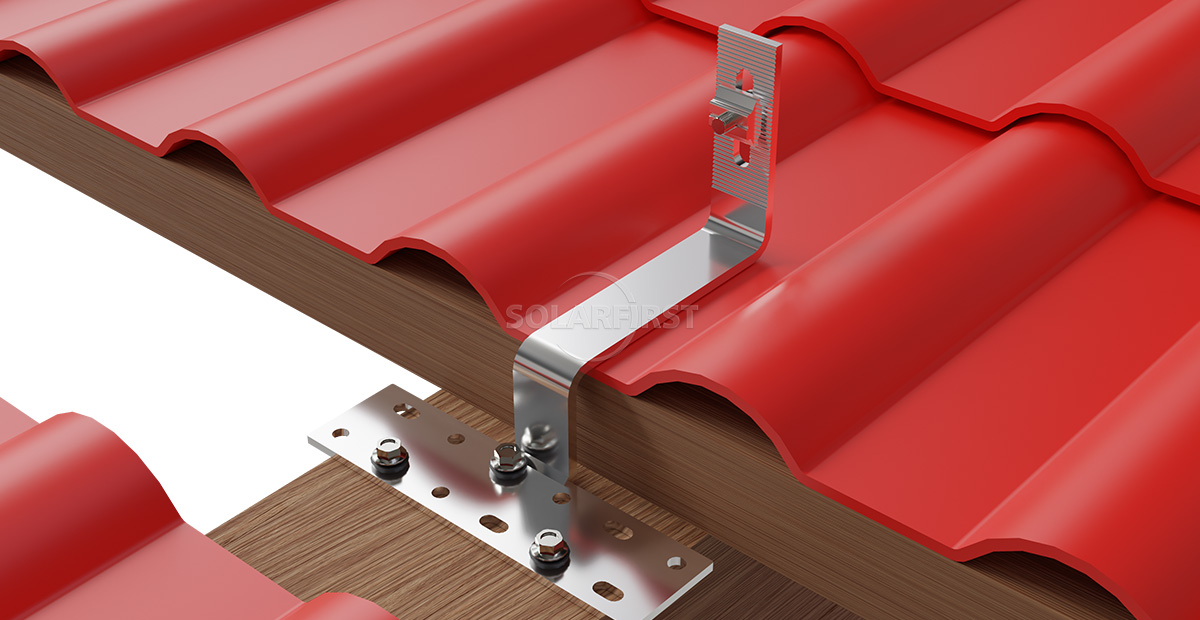

Estructuralmente, los ganchos para paneles fotovoltaicos (FV) en tejados suelen ser componentes metálicos en forma de L o casi de J, que constan de una placa base (la placa inferior conectada a la viga de madera) y un brazo vertical (una placa vertical que se extiende hacia arriba para fijar el riel guía). El brazo vertical suele tener ranuras de ajuste u orificios de posicionamiento para su conexión y fijación al riel guía. La base del gancho se fija a la estructura del tejado con pernos o tornillos autorroscantes. El brazo vertical se extiende a través de las juntas de las tejas hasta la superficie de las mismas, y el riel guía se conecta al brazo vertical con pernos en T. Un bloque de presión situado sobre el riel guía asegura finalmente el módulo fotovoltaico.

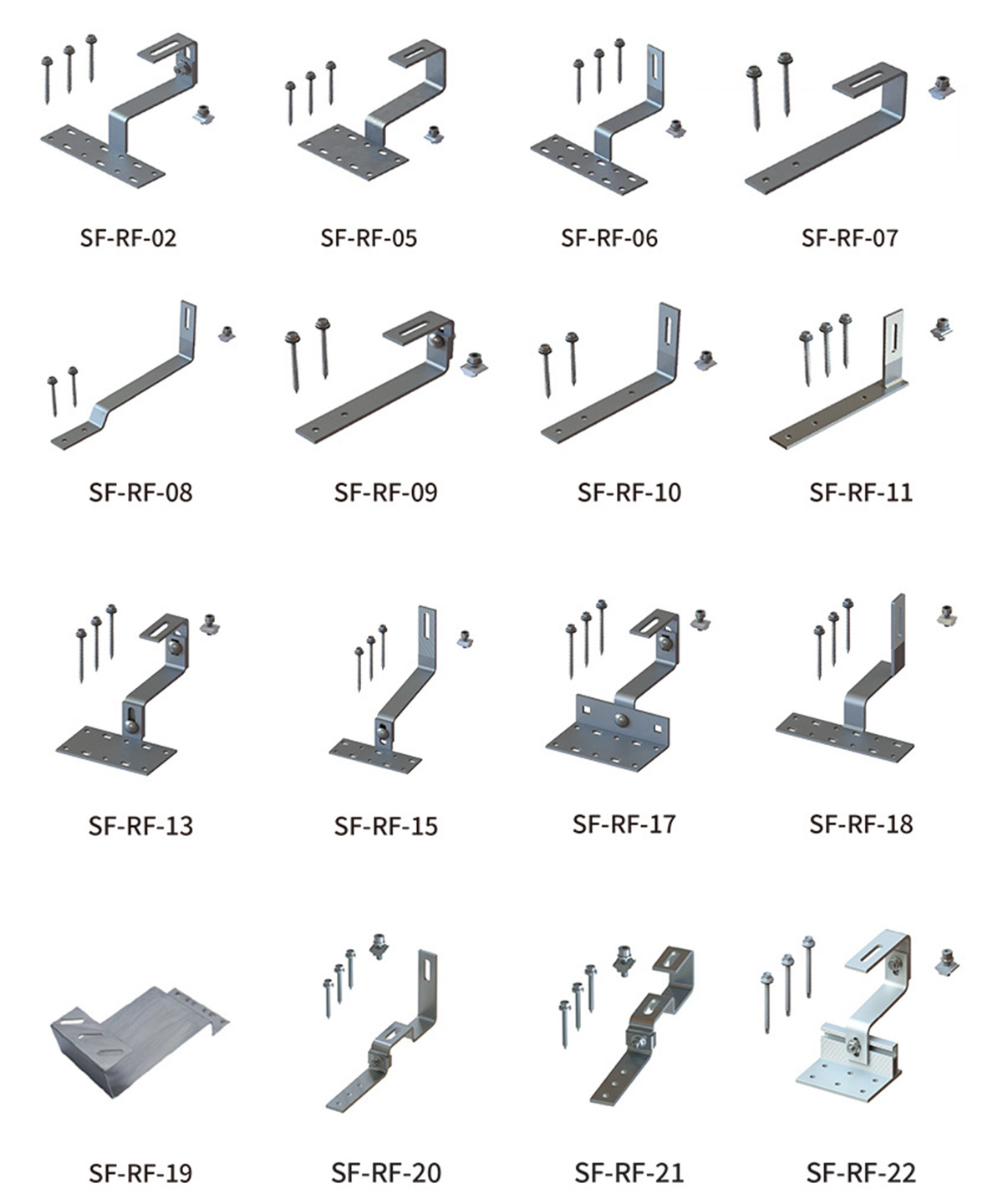

Los distintos tipos de baldosas requieren ganchos de formas diferentes. Por ejemplo, las baldosas cerámicas o esmaltadas suelen usar ganchos curvos, donde la curvatura del brazo vertical coincide con la curvatura del reverso de la baldosa para asegurar un buen ajuste tras su recolocación. Las baldosas planas suelen usar ganchos de brazo recto o ajustables. Las baldosas de doble ranura, las baldosas romanas y las baldosas españolas también tienen sus propios modelos de gancho específicos. Las tendencias recientes en productos tienden a favorecer los diseños de ganchos ajustables con capacidad de ajuste multidireccional, que se adaptan a diferentes ángulos de techo, separación entre vigas y grosores de baldosa mediante acoplamiento dentado, ranuras largas y otros métodos.

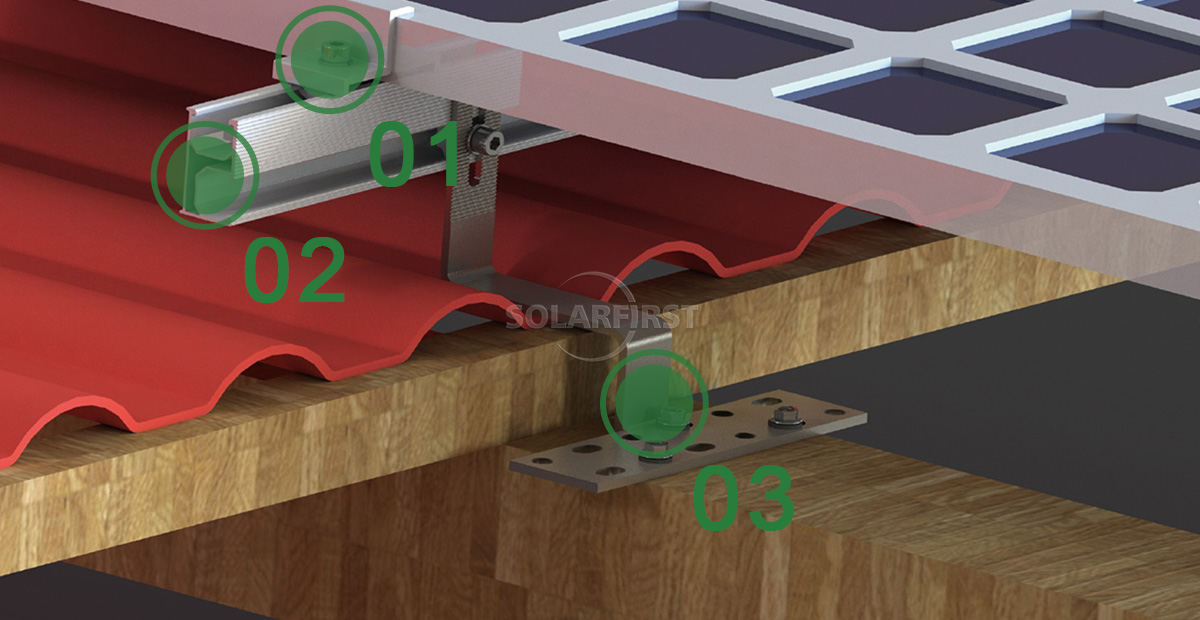

Componentes del producto
Ventaja
▪ Compatibilidad con múltiples tipos de baldosas:
Los productos suelen ofrecer modelos específicos para distintos tipos de tejas, como las de forma de S, las planas, las romanas y las de pizarra. También se ofrecen ganchos ajustables universales para adaptarse a la mayoría de los tejados de tejas.
▪ Instalación relativamente sencilla:
Gracias a las conexiones atornilladas, la instalación generalmente elimina la necesidad de taladrar o soldar en obra. Algunos diseños modulares requieren solo 3 o 4 piezas y un máximo de tres herramientas, lo que ahorra tiempo de construcción en obra.
▪ Excelente resistencia a la intemperie:
Los componentes principales suelen estar fabricados de acero inoxidable 304 o de aleación de aluminio de alta resistencia AL6005-T5, lo que ofrece una excelente resistencia a la corrosión y permite su uso a largo plazo en diversos climas exteriores.
▪ Resistencia estructural confiable:
Los productos diseñados profesionalmente cuentan con una resistencia a la tracción en un solo punto superior a 400 kg, lo que les permite resistir eficazmente el viento, la nieve y otras cargas naturales, garantizando así el funcionamiento seguro del sistema fotovoltaico.
▪ Diseño flexible y ajustable:
Los ganchos ajustables permiten regular la altura y la posición de instalación para adaptarlas a los diferentes grosores de las tejas y a la posición de las vigas estructurales del tejado, lo que reduce el trabajo de corte y ajuste in situ.
▪ Diseño relativamente flexible y ajustable:
Los ganchos ajustables permiten regular la altura y la posición de instalación para adaptarse a diferentes grosores de tejas y a la ubicación de las vigas estructurales del tejado, lo que reduce el trabajo de corte y ajuste en obra. Esto contribuye a mantener la integridad del tejado: dado que la estructura principal se instala debajo de las tejas, normalmente no es necesario perforar agujeros adicionales en ellas, lo que minimiza el impacto en la integridad y el aspecto general del tejado.
Parámetros
| Instalación | Tejado de tejas |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Techos inclinados residenciales tradicionales: Construcción de centrales eléctricas fotovoltaicas (FV) distribuidas para diversos tipos de tejados de tejas y tejas vidriadas, como los de villas y casas rurales de autoconstrucción.
▪ Techos de tejas en edificios comerciales: Proyectos de instalación de paneles fotovoltaicos en azoteas para edificios comerciales con techos de tejas, como hoteles, clubes y edificios de oficinas.
▪ Rehabilitación fotovoltaica de tejados de edificios antiguos conservados: Proyectos de instalación de paneles fotovoltaicos en edificios antiguos o históricos que utilizan tejas de pizarra, tejas de estilo antiguo, etc.
▪ Nuevos tejados equipados con paneles fotovoltaicos: Los tejados de tejas de nueva construcción con condiciones de instalación fotovoltaica preplanificadas pueden instalarse directamente mediante un sistema de gancho y bucle.
▪ Instalación de paneles fotovoltaicos en tejados de tejas residenciales existentes: Instalación de paneles fotovoltaicos en tejados residenciales existentes. Dado que los sistemas de fijación mediante gancho y bucle no suelen requerir modificaciones importantes en las tejas, son relativamente adecuados para este tipo de proyectos de rehabilitación.
Notas importantes:
▪ Problemas de coincidencia de baldosas:
Los distintos tipos de baldosas tienen sus correspondientes modelos de ganchos. Antes de la instalación, se recomienda especificar el tipo exacto de baldosa (por ejemplo, tipo S, tipo W, baldosa plana, etc.) para evitar ganchos incompatibles que podrían impedir la correcta recolocación de las baldosas o provocar una mala sujeción de la carga.
▪ Confirmación de la capacidad de carga estructural:
Antes de la instalación, se recomienda verificar la capacidad de carga de la estructura del techo, especialmente en edificios antiguos. Asegúrese de que las vigas de madera estén intactas y libres de podredumbre para garantizar la seguridad general de la carga.
▪ Precisión de la posición de instalación:
La separación y la posición de los ganchos deben determinarse, por lo general, en función de los cálculos de carga del techo. Se recomienda consultar los planos de construcción profesionales y evitar su disposición arbitraria basada únicamente en la experiencia, ya que esto podría afectar la resistencia general del sistema al viento y la nieve.
▪ Calidad e instalación de los elementos de fijación:
Para la conexión se recomiendan tornillos autorroscantes de cabeza cuadrada de acero inoxidable. Su calidad influye directamente en la resistencia de la fijación de los ganchos. Durante la instalación, asegúrese de que los tornillos queden completamente sujetos a la estructura de la viga de madera.
▪ Reposicionamiento de baldosas:
Tras la instalación del gancho, es necesario recolocar las baldosas retiradas para asegurar que cubran correctamente la base del gancho y se superpongan perfectamente con las baldosas circundantes.
▪ Factores climáticos locales:
En zonas costeras con alta concentración de salinidad, se recomienda el uso de ganchos de acero inoxidable 316L como opción preferida; en regiones del norte con fuertes nevadas, es necesario asegurarse de que los parámetros de carga de nieve cumplan con los requisitos del proyecto.
▪ Siga los procedimientos de construcción profesionales:
La instalación de sistemas fotovoltaicos en azoteas implica trabajos en altura y debe ser realizada por un equipo de instaladores profesionales cualificados, que cumplan estrictamente con los procedimientos operativos de seguridad.
▪ Inspecciones periódicas:
Se recomienda realizar inspecciones visuales periódicas de los ganchos después de la puesta en marcha del sistema (por ejemplo, anualmente o después de fenómenos meteorológicos extremos) para comprobar si hay signos de aflojamiento o corrosión.
Resumen
Como componente clave para conectar el tejado con el sistema de rieles fotovoltaicos (FV), los ganchos para paneles fotovoltaicos en tejados ofrecen una solución de instalación viable para estaciones de energía fotovoltaica en cubiertas de tejas sin alterar significativamente la estructura original del tejado. Estos productos suelen ofrecer buena adaptabilidad, alta resistencia a la intemperie y una instalación relativamente sencilla, satisfaciendo las necesidades de construcción de la mayoría de los sistemas fotovoltaicos en tejados inclinados de tejas.
Al seleccionar e instalar estos productos, se recomienda prestar atención a indicadores clave como la compatibilidad con el tipo de teja, la calidad del material, los parámetros técnicos (especialmente la resistencia al viento y a la nieve) y el período de garantía, además de considerar las condiciones climáticas locales y el uso previsto. La vida útil de un sistema de anclaje fotovoltaico para tejados suele superar los 25 años, lo que lo convierte en una de las soluciones de conexión básicas más consolidadas para instalaciones fotovoltaicas distribuidas en tejados residenciales y de tamaño pequeño a mediano.
