Las juntas impermeables (también conocidas como bases impermeables) son componentes especializados de sellado y conexión que se instalan en los puntos de fijación de los soportes fotovoltaicos en cubiertas de chapa ondulada o tejas. Este producto combina un recubrimiento físico y un sellado elástico para reducir específicamente el riesgo de filtraciones de agua causadas por el clavado (o fijación con pernos) al conectar los soportes fotovoltaicos al techo. Como componente esencial de los sistemas de impermeabilización de instalaciones fotovoltaicas, las juntas impermeables son adecuadas para edificios fotovoltaicos nuevos y proyectos de renovación fotovoltaica de edificios existentes, especialmente en cubiertas de chapa ondulada o de diversos tipos de tejas.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

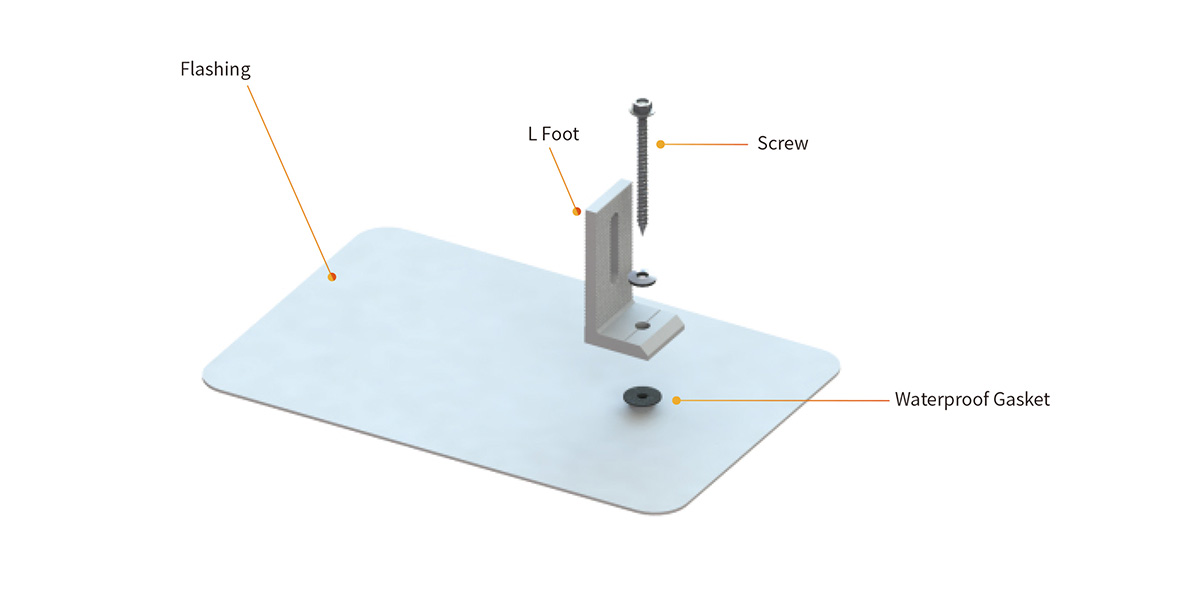

Las juntas/bases impermeables suelen estar compuestas por una placa base metálica de alta resistencia y una capa de sellado elástica, o bien son juntas elastoméricas moldeadas integralmente (como las juntas de caucho EPDM). Durante la instalación del soporte fotovoltaico, este producto se coloca en el lugar donde se perforan los agujeros del techo o se insertan los tornillos autorroscantes, con un orificio o canal para tornillo preperforado en el centro de la junta. Cuando la base del soporte (como las patas en forma de L) se conecta a la estructura del techo con pernos, la junta impermeable se presiona entre la base y la superficie del techo, y su capa de sellado elástica se adapta a las pequeñas irregularidades del techo, formando una interfaz de sellado eficaz. En techos de tejas, las juntas impermeables se suelen utilizar junto con láminas impermeabilizantes metálicas o se instalan de forma independiente bajo las tejas; en techos de acero corrugado, la junta impermeable se instala directamente en la cresta de la lámina de acero corrugado, cubriendo el punto de entrada del tornillo. Este producto tiene como objetivo reducir los canales por los que penetra el agua de lluvia a lo largo de los elementos de fijación mediante una barrera física y un sellado por compresión.
Ventaja
▶ Solución específica para fugas en la instalación de clavos
Este producto está diseñado específicamente para mitigar el riesgo de fugas en los puntos de fijación de los soportes fotovoltaicos. Mediante un mecanismo dual de sellado por compresión y cobertura física, ayuda a reducir la posibilidad de que el agua de lluvia penetre en el interior del edificio a través de las fijaciones.
▶ Adecuado para diversos tipos de techos.
Aplicable a techos comunes de metal o no metal, como láminas de acero corrugado (de junta angular, de junta alzada, corrugadas), tejas asfálticas y baldosas cerámicas.
▶ Adhesión elástica fuerte
La capa de sellado de EPDM tiene una excelente resistencia a la compresión, adaptándose a pequeñas irregularidades en la superficie del techo y manteniendo una cierta presión de sellado incluso bajo la expansión y contracción térmica causadas por los cambios de temperatura.
▶ Resistencia confiable a la intemperie
El material EPDM es resistente a los rayos UV, al ozono y a temperaturas extremas (rango de temperatura de funcionamiento aproximado: -40 ℃ a +120 ℃). No es propenso a un envejecimiento o agrietamiento significativos tras una exposición prolongada al aire libre.
▶ Instalación relativamente sencilla
El producto cuenta con una estructura integrada prefabricada. La instalación en obra solo requiere posicionamiento, perforación de agujeros, colocación de la junta entre el elemento de fijación y el techo, y apriete. No es necesario mezclar sellador en obra.
▶ No se añade altura adicional al tejado.
La junta impermeable es relativamente delgada (generalmente de 2 a 5 mm), lo que no afecta el ángulo de instalación de los paneles fotovoltaicos ni la apariencia del techo.
Parámetros
| Instalación | Tejado de tejas |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo a la superficie del techo |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Instalación fotovoltaica en plantas industriales con chapas de acero corrugado:
Se utilizan tornillos autorroscantes para fijar los soportes fotovoltaicos en las crestas de las láminas de acero corrugado del techo de la planta, y juntas impermeables para cubrir las entradas de los tornillos.

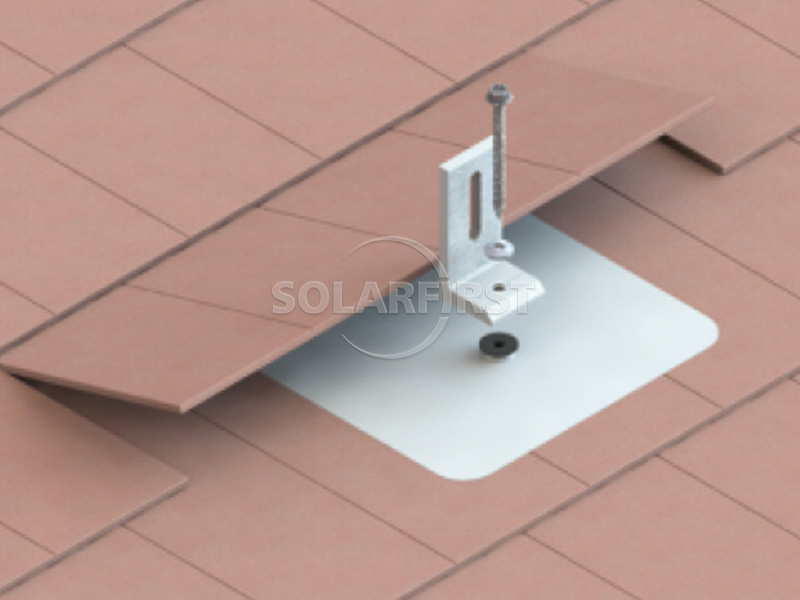

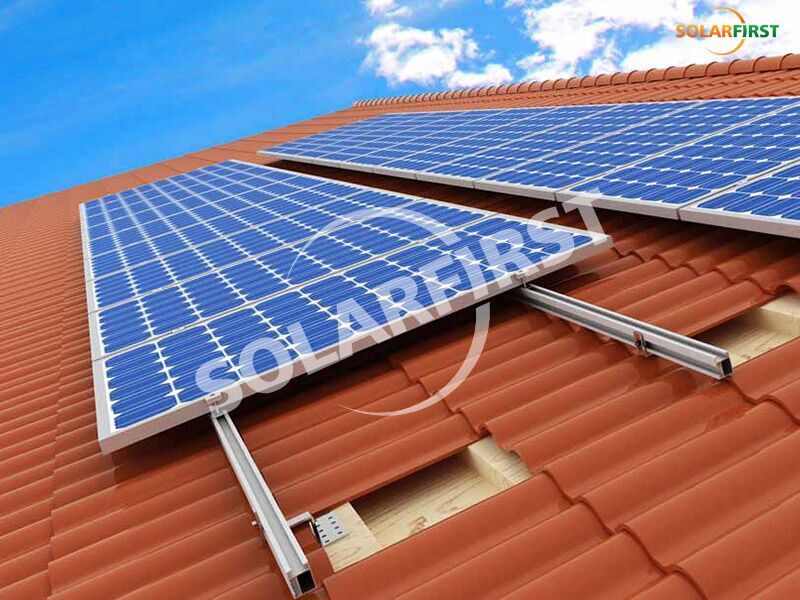

▪ Instalación de paneles fotovoltaicos en tejados residenciales con cubiertas de tejas:
AEn las juntas de instalación de los soportes en techos de tejas onduladas o asfálticas, se utilizan láminas impermeables junto con paneles impermeables o de forma independiente para reducir el riesgo de filtraciones de agua durante la perforación.
▪ Proyectos de ampliación con paneles fotovoltaicos en edificios existentes:
Al añadir sistemas fotovoltaicos a tejados metálicos o de tejas ya existentes, las juntas impermeables se convierten en un accesorio de impermeabilización fundamental, ya que la estructura original del tejado no se puede modificar.
▪ Cocheras y toldos fotovoltaicos:
Las juntas impermeables se utilizan en los puntos de fijación de los soportes fotovoltaicos en techos metálicos para evitar que el agua de lluvia se filtre a lo largo de los pernos.
▪ Zonas con altas precipitaciones o propensas a tifones:
En zonas con altos requisitos de impermeabilización de techos, las juntas impermeables se utilizan como accesorios de sellado estándar para instalaciones fotovoltaicas..
Notas importantes:
▶ Inspección del estado del techo previa a la instalación:
Antes de la instalación, asegúrese de que las láminas o tejas de acero corrugado no presenten óxido severo, grietas ni estén sueltas. En el caso de techos antiguos, se recomienda reparar o reemplazar algunas tejas previamente; de lo contrario, el sellado de la junta impermeable podría verse afectado.
▶ Requisitos de limpieza de la superficie del orificio:
Durante la instalación, asegúrese de que la zona alrededor de los orificios perforados y la superficie de contacto de la junta estén libres de aceite, polvo y escarcha; de lo contrario, es posible que no se forme una interfaz de unión eficaz entre la capa de sellado y el techo.
▶ Control de la fuerza de preapriete de los pernos:
Al apretar los pernos, utilice un par de apriete adecuado para comprimir la junta hasta el grosor previsto (generalmente entre el 30 % y el 50 % del grosor original). Un par de apriete insuficiente puede provocar un sellado deficiente; un par de apriete excesivo puede causar una deformación excesiva de la junta o daños en las piezas metálicas.
▶ No apto para depender de un único punto:
Las juntas impermeables son una medida de impermeabilización puntual y no pueden sustituir por completo el sistema de impermeabilización general del tejado. En zonas con pendientes suaves o propensas a la acumulación de agua, se recomienda utilizarlas junto con adhesivos impermeables, placas impermeables, etc.
▶ Inspección y mantenimiento periódicos:
Se recomienda realizar una inspección visual de los puntos de fijación de los soportes cada 1-2 años después de la puesta en marcha del sistema, observando si hay grietas, desgaste o fugas alrededor de las juntas. Si se detecta algún problema, reemplace o vuelva a aplicar el sellador de inmediato.
▶ Evite el contacto con materiales incompatibles:
Los materiales EPDM no deben entrar en contacto directo con asfalto, fueloil o disolventes fuertes, ya que esto puede provocar que la capa de sellado se hinche o que su rendimiento se deteriore.
▶ Precauciones de construcción a bajas temperaturas:
Cuando la temperatura ambiente es inferior a 5 °C, la elasticidad del EPDM disminuye. Se recomienda almacenar las juntas a temperatura ambiente durante un tiempo antes de su instalación, o bien aplicar medidas de calentamiento adecuadas para garantizar un sellado hermético.
Resumen
Las juntas impermeables para paneles fotovoltaicos (bases impermeables) son componentes de sellado especializados diseñados para solucionar el problema de las filtraciones de agua en las uniones clavadas al conectar los soportes fotovoltaicos al techo. Este producto crea un sello de compresión entre el elemento de fijación y el techo mediante una capa de sellado elástica, lo que ayuda a impedir que el agua de lluvia se filtre hacia el interior a través de los canales de los tornillos o pernos. Fabricadas con materiales resistentes a la intemperie como el EPDM, se adaptan a los requisitos de instalación de diversas chapas de acero corrugado y techos de tejas, y poseen cierta resistencia a la temperatura y al envejecimiento.
Es importante tener en cuenta que el efecto impermeabilizante real de la junta impermeable se ve afectado por múltiples factores, incluyendo el estado original del techo, el par de apriete, la calidad del material de sellado y el entorno de construcción. Ningún componente por sí solo puede garantizar un techo completamente impermeable. Por lo tanto, en proyectos prácticos, las juntas impermeables deben utilizarse junto con el diseño general de impermeabilización del techo, la construcción estandarizada y el mantenimiento regular como parte importante del sistema de impermeabilización de la instalación fotovoltaica..
