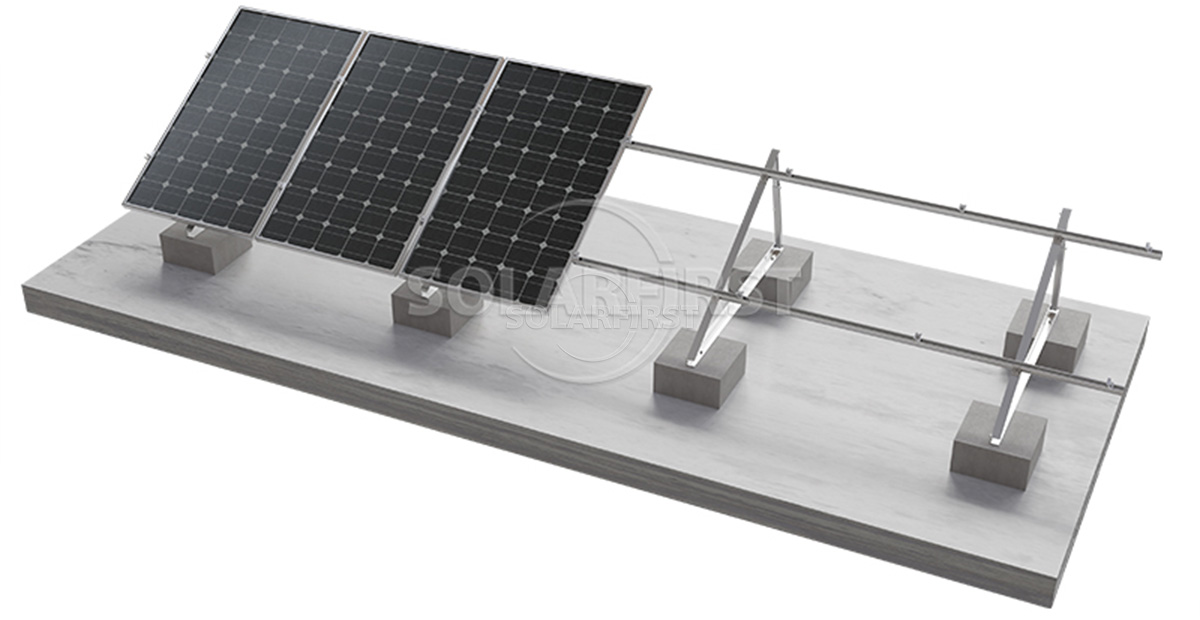

Los trípodes ajustables son estructuras de soporte diseñadas específicamente para sistemas fotovoltaicos (FV) en cubiertas planas. Se basan en el principio de estabilización triangular para proporcionar un ángulo de inclinación a los módulos FV. Este soporte permite ajustar el ángulo de inclinación según las diferentes condiciones de iluminación y la configuración del tejado, lo que contribuye a mejorar la eficiencia de generación de energía del sistema FV. Es adecuado para diversos tipos de cubiertas planas de hormigón, cubiertas de edificios comerciales y cubiertas planas de plantas industriales.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

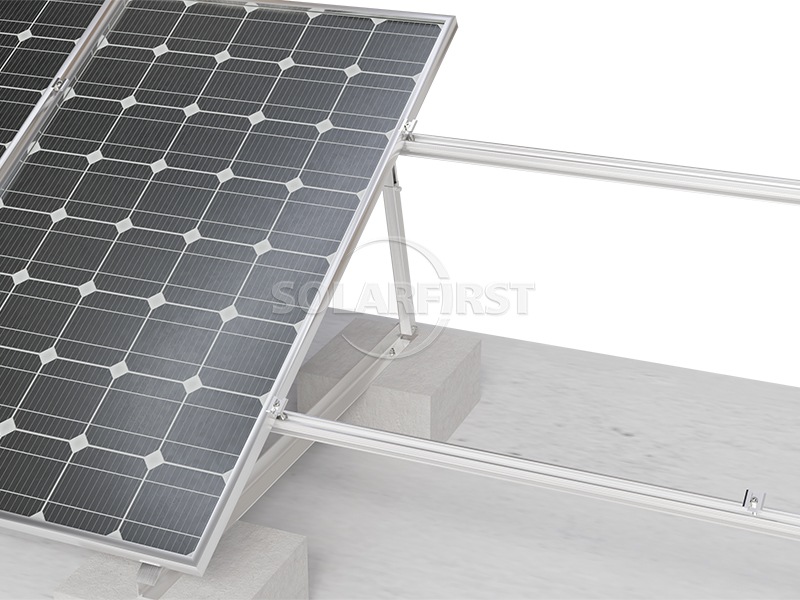

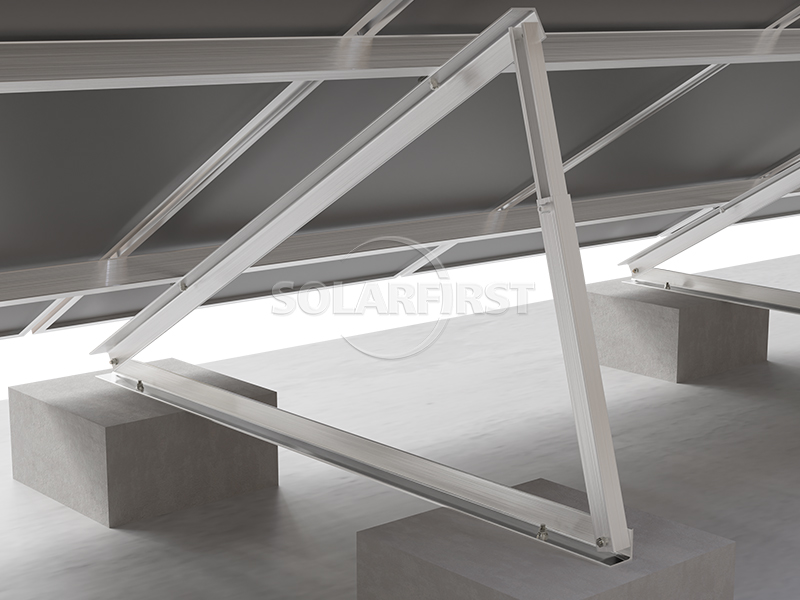

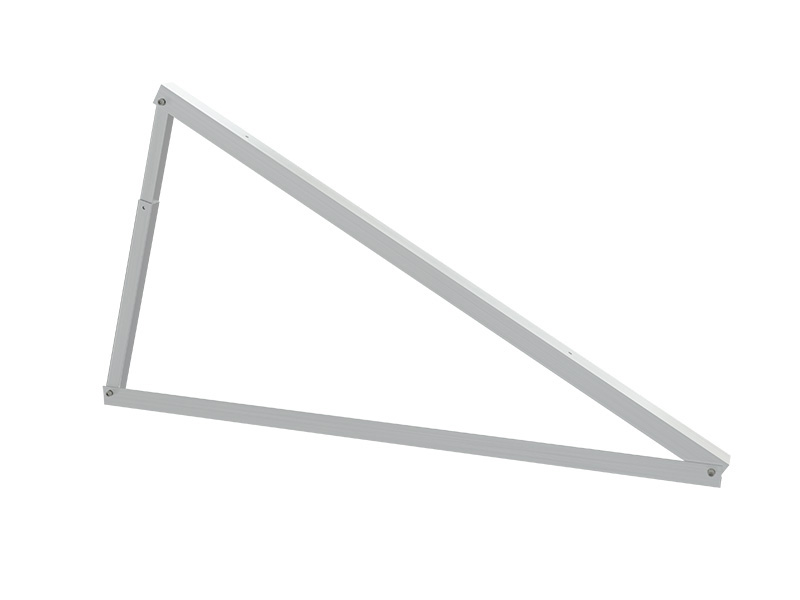

El trípode ajustable presenta un diseño modular, con una estructura principal de aleación de aluminio o acero galvanizado en caliente, y ofrece múltiples posiciones de ajuste de ángulo. La base del trípode se conecta al techo mediante contrapesos o anclajes químicos, sin perforar la capa impermeabilizante existente. La superficie inclinada del trípode se utiliza para asegurar los módulos fotovoltaicos, con un ángulo ajustable generalmente entre 10° y 35° para adaptarse a diferentes ángulos de elevación solar en distintas latitudes. La estructura general es ligera y el montaje es relativamente sencillo.

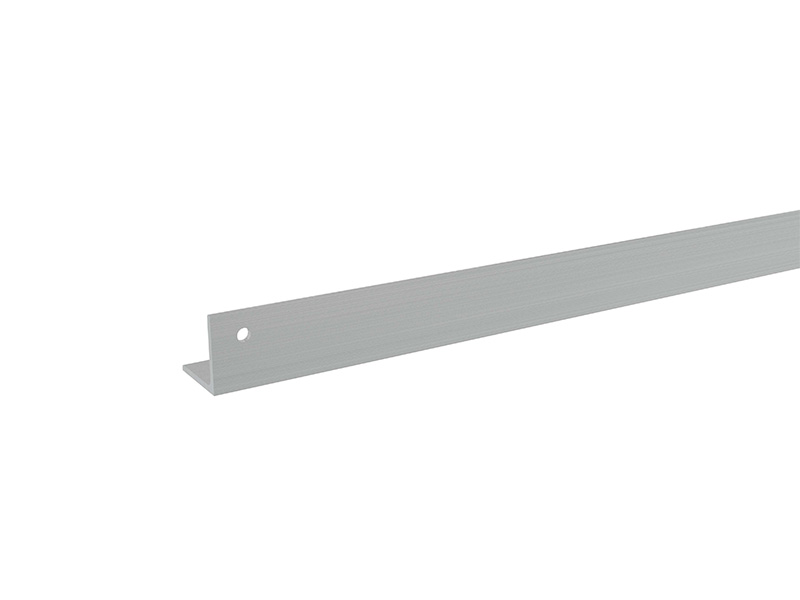

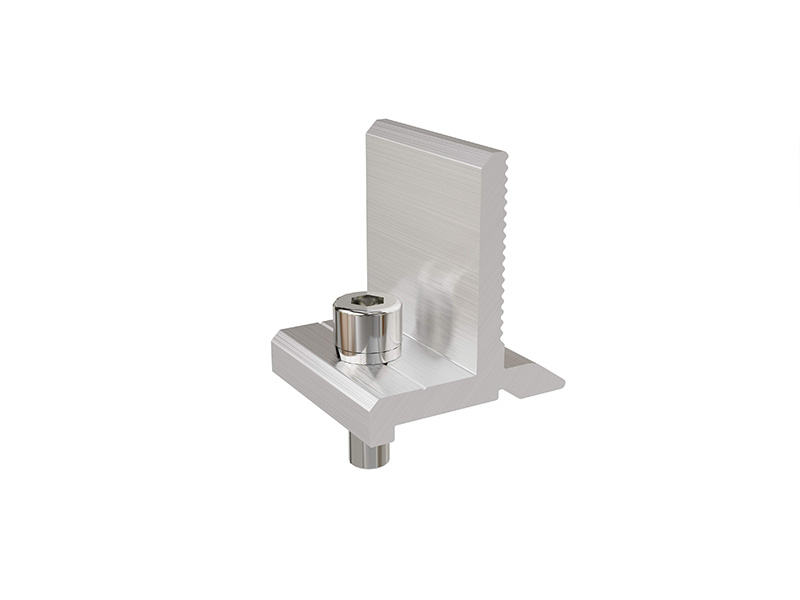

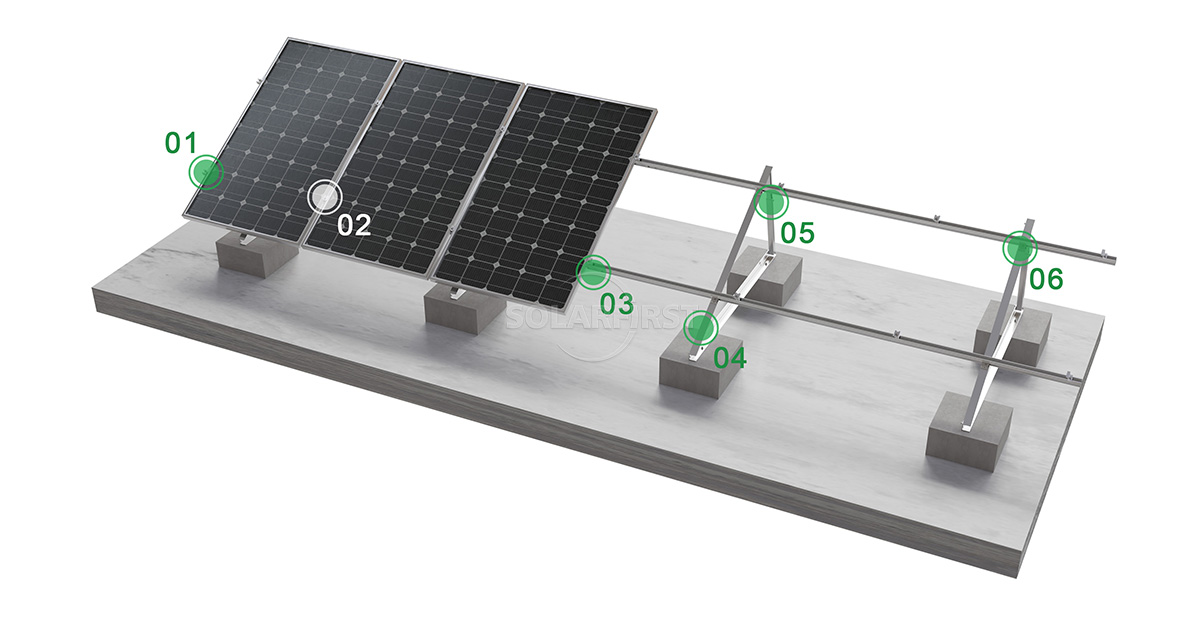

Componentes del producto
Ventaja
▪ Ángulo flexible y ajustable:
El ángulo de inclinación de los módulos se puede ajustar según la estación del año o la latitud del punto de instalación, lo que ayuda a optimizar la generación anual de energía.
▪ Carga reducida en el techo:
El diseño estructural optimizado reduce el peso total manteniendo la resistencia.
▪ Capa protectora impermeabilizante:
El uso de contrapesos o métodos de fijación sin penetración ayuda a reducir el riesgo de dañar la capa impermeabilizante original.
▪ Buena resistencia a la intemperie:
Los materiales están anodizados o galvanizados en caliente, lo que les permite soportar un uso prolongado en exteriores.
▪ Alta eficiencia de instalación:
Los módulos preensamblados y los accesorios estandarizados reducen el tiempo de instalación en obra.
▪ Gran compatibilidad:
Compatible con la mayoría de los módulos fotovoltaicos de tamaño común (como los módulos monocristalinos/policristalinos de 60 y 72 celdas).
Parámetros
| Instalación | Suelo/techo de hormigón |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | 5-60° |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Proyectos fotovoltaicos en azoteas planas en regiones de latitud media a alta (que requieren un ángulo de inclinación mayor para aumentar la generación de energía en invierno).
▪ Cubiertas planas de hormigón de edificios residenciales o comerciales
▪ Cubiertas de edificios de parques industriales (es necesario confirmar su capacidad de carga)
▪ Paneles fotovoltaicos de sombreado instalados casi verticalmente o paneles fotovoltaicos decorativos en la fachada.
▪ Instalación de sistemas fotovoltaicos en cubiertas de edificios existentes
▪ Proyectos que requieren ajustes estacionales del ángulo de inclinación para aumentar la generación anual de energía.
Notas importantes:
▪ Antes de la instalación, se recomienda evaluar la capacidad de carga real del techo, especialmente al establecer un ángulo de inclinación grande (≥40°), ya que la fuerza de elevación causada por la carga del viento aumentará significativamente. El sistema de contrapeso debe recalcularse en función de la presión del viento local.
▪ Al ajustar el ángulo a 50°–60°, la altura del soporte trasero del trípode es relativamente grande. Es necesario asegurarse de que la base del trípode tenga suficiente superficie de contacto con el techo o un refuerzo diagonal adicional para evitar la inestabilidad lateral.
▪ Compruebe periódicamente que no haya fijaciones sueltas, especialmente después de fuertes vientos o lluvias intensas. Para ángulos de inclinación pronunciados, se recomienda aumentar el número de marcas antiaflojamiento y la frecuencia de las inspecciones.

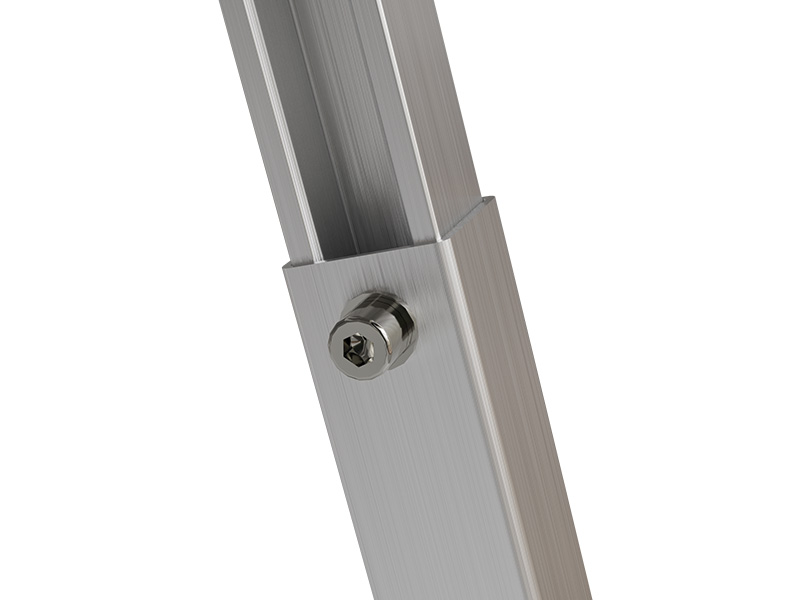

▪ El ajuste del ángulo debe realizarse simultáneamente en ambos lados para evitar la torsión y la deformación del soporte. En el caso de ranuras de ajuste continuas, asegúrese de que todos los tornillos estén apretados de manera uniforme.
▪ Preste atención a las precauciones de seguridad durante la construcción del techo para evitar caídas desde altura. El centro de gravedad del soporte de ángulo de inclinación grande es elevado antes de la instalación de los componentes, lo que requiere una fijación temporal.
▪ Los conectores para trípode de distintos fabricantes pueden presentar diferencias dimensionales. Al reemplazar piezas, se recomienda utilizar productos de la misma marca o aquellos cuya compatibilidad haya sido verificada.
▪ Si la capa impermeabilizante original del techo está deteriorada, se recomienda repararla antes de instalar la estructura de soporte. Asimismo, se recomienda añadir almohadillas flexibles en la parte inferior del contrapeso para reducir la presión localizada.
Resumen
El trípode ajustable para sistemas fotovoltaicos en cubiertas planas admite un amplio rango de ajuste angular de 5° a 60°, adaptándose a los diferentes requisitos de inclinación fotovoltaica desde latitudes bajas en el sur hasta latitudes altas en el norte. Su método de instalación sin perforaciones reduce el impacto en la capa impermeabilizante del techo, mientras que su diseño estructural reforzado ayuda a soportar las cargas de viento adicionales que generan los grandes ángulos de inclinación. Gracias a la selección de materiales resistentes a la intemperie y componentes estandarizados, el soporte mantiene un rendimiento relativamente fiable durante su vida útil de diseño de 25 años. Para proyectos fotovoltaicos en cubiertas planas que requieren ajuste de inclinación estacional o aplicación en diferentes regiones latitudinales, el trípode ajustable de 5° a 60° proporciona una solución flexible.
