Diseñado específicamente para techos planos, este sistema utiliza una aleación de aluminio de alta resistencia y una estructura estabilizadora triangular, y se entrega preensamblado en fábrica. Sujeto con lastre de hormigón, no daña el techo y es compatible con diversos módulos fotovoltaicos, lo que lo convierte en una base fiable para centrales eléctricas en techos planos.
Color :
Natural silver/ black（Colored according to customer requirements）Proceso de dar un título :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origen del producto :
Tianjin, FujianPuerto marítimo :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descripción del Producto

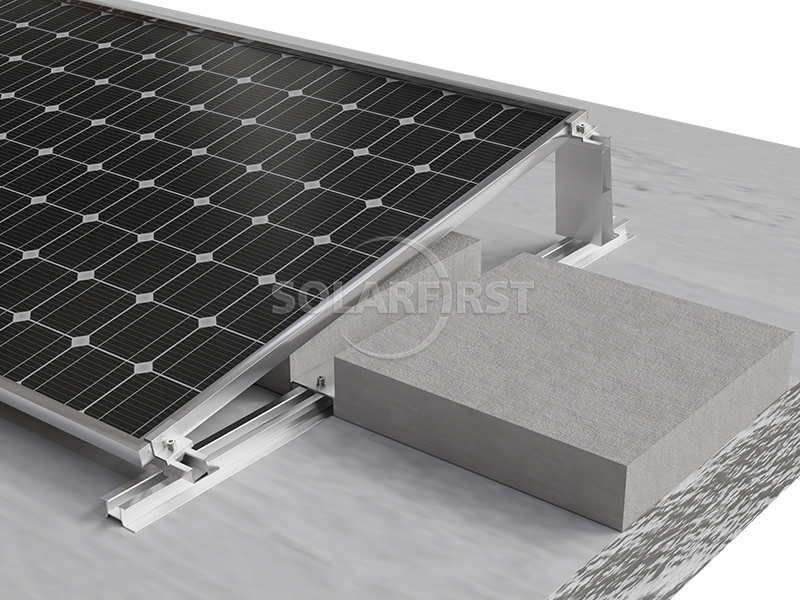

El soporte de montaje para paneles fotovoltaicos en techos planos con lastre unidireccional (aleación de aluminio) es un sistema de soporte no perforante diseñado para aplicaciones en techos planos. Este sistema utiliza aleación de aluminio como material estructural principal y emplea bloques de lastre (como bloques de hormigón o contrapesos) para fijar el soporte y los módulos fotovoltaicos al techo, eliminando la necesidad de perforar o dañar la estructura existente.
El diseño de lastre unidireccional implica que el sistema tiene una orientación de instalación y un ángulo de inclinación fijos, lo que resulta adecuado para centrales eléctricas con techos planos y requisitos específicos de orientación solar. En comparación con los sistemas de lastre ajustables o multidireccionales, el sistema de lastre unidireccional presenta una estructura más sencilla y menos componentes, lo que contribuye a reducir los costes de material y la complejidad de la instalación.

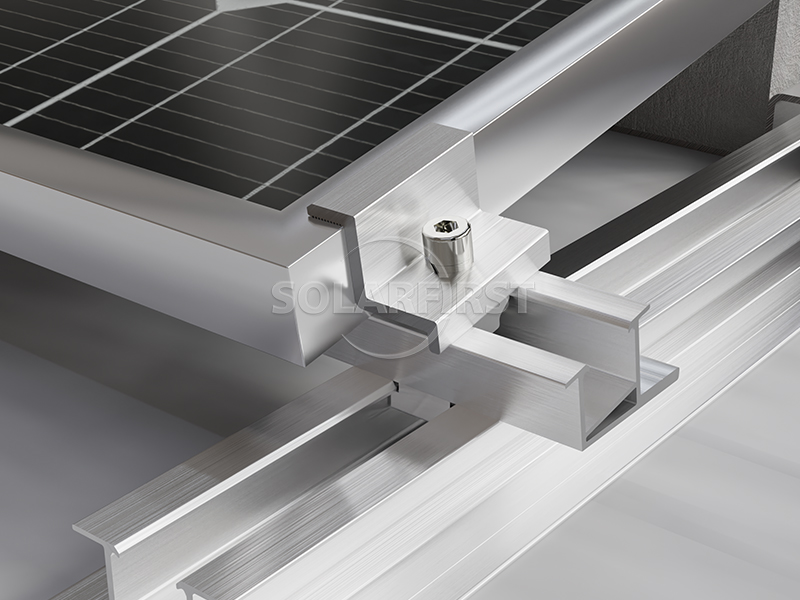

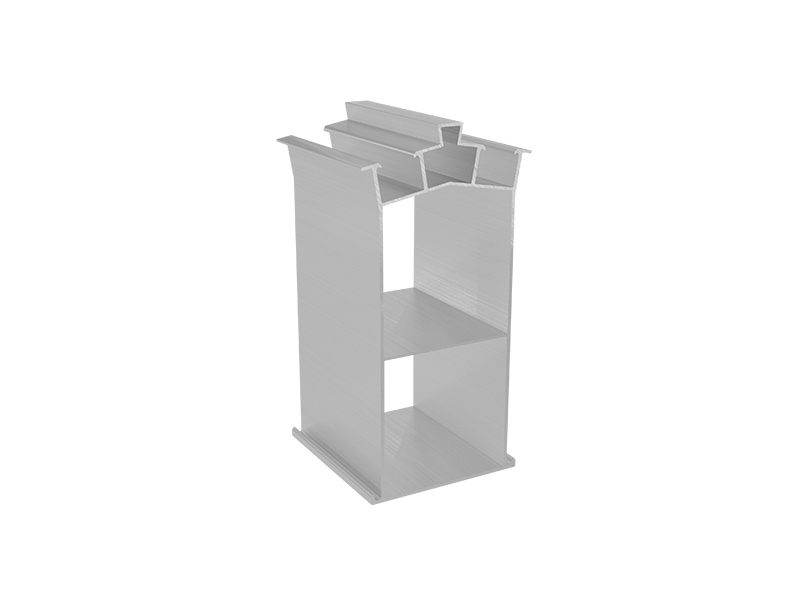

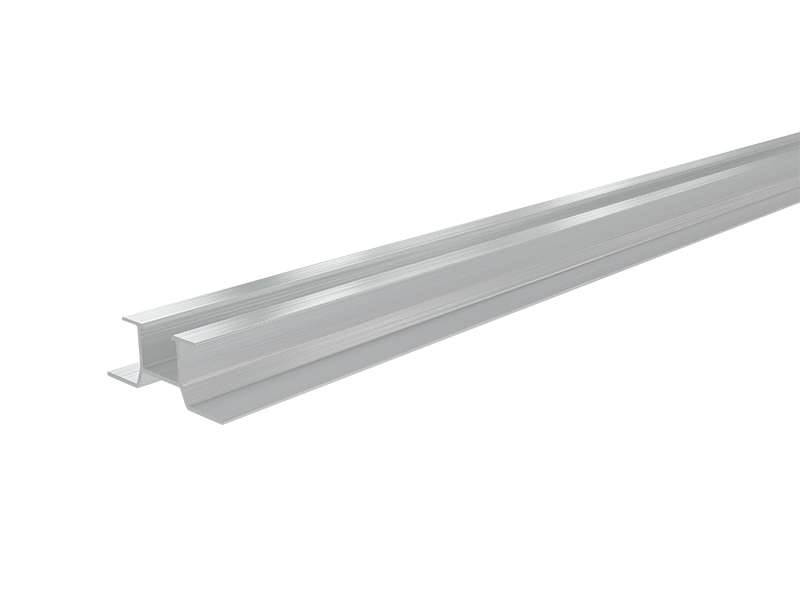

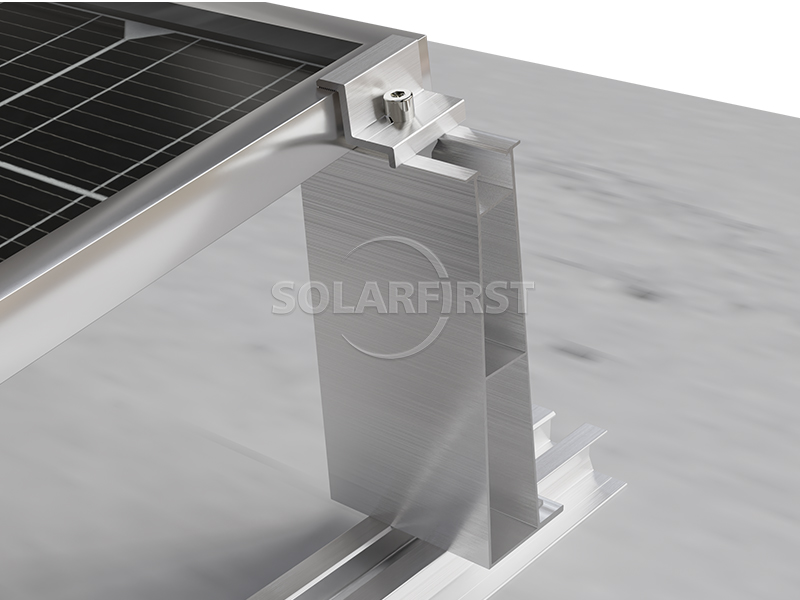

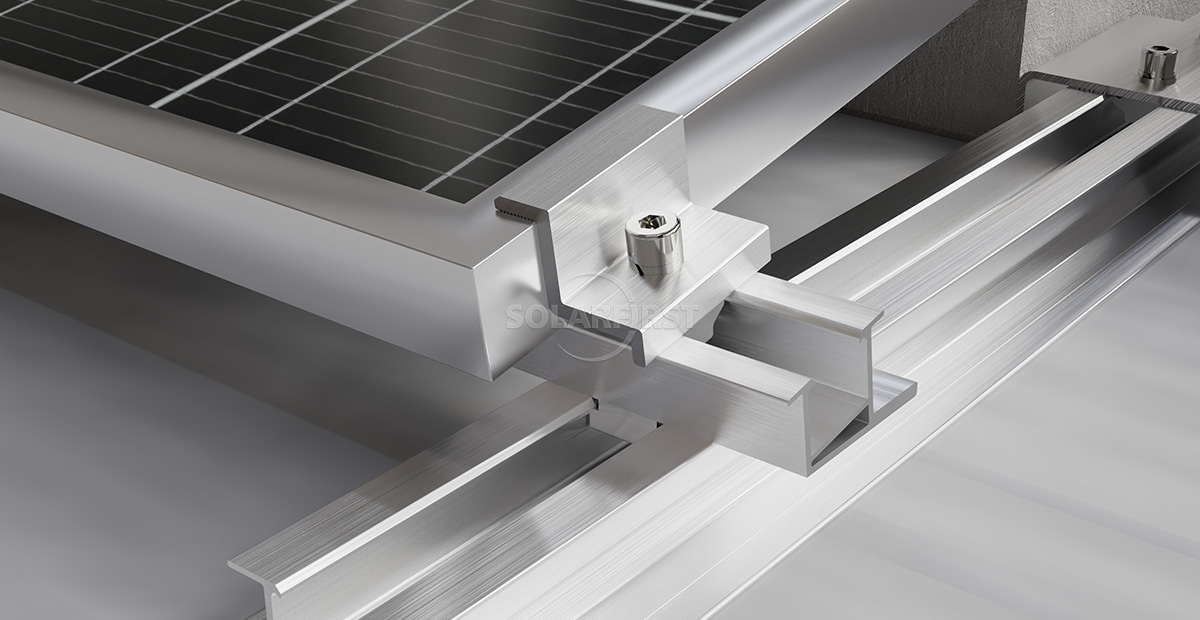

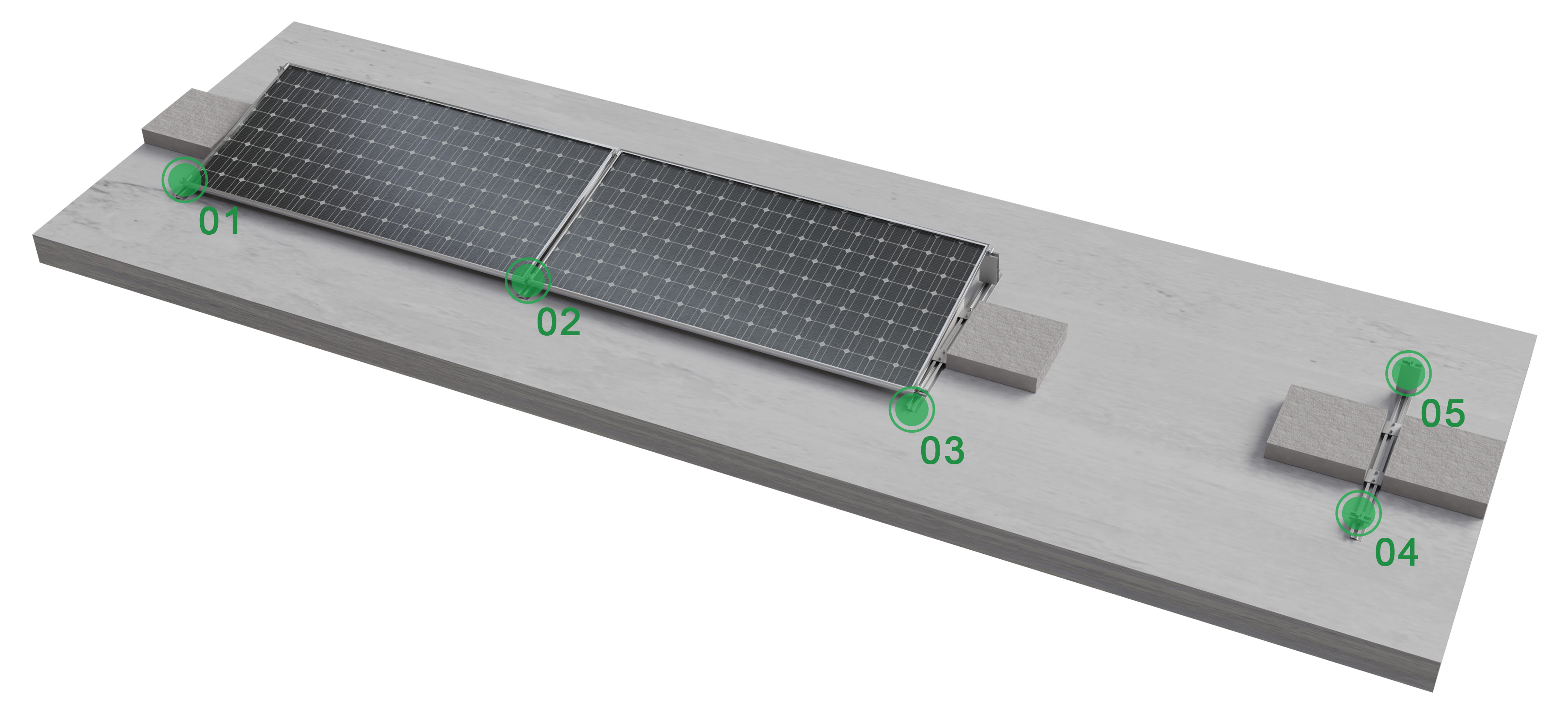

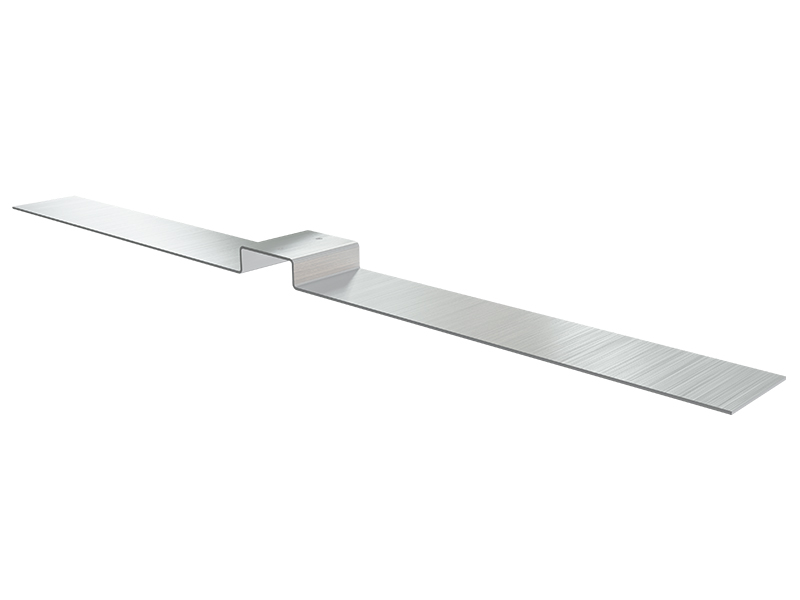

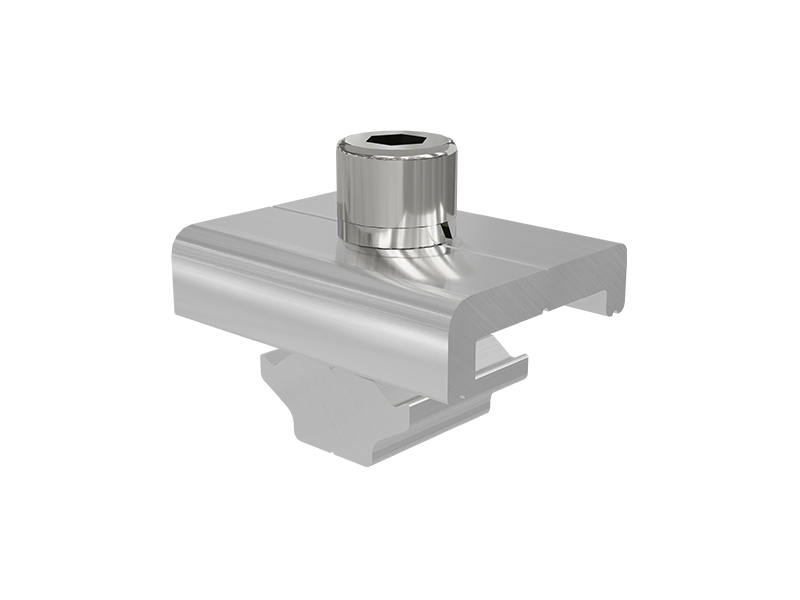

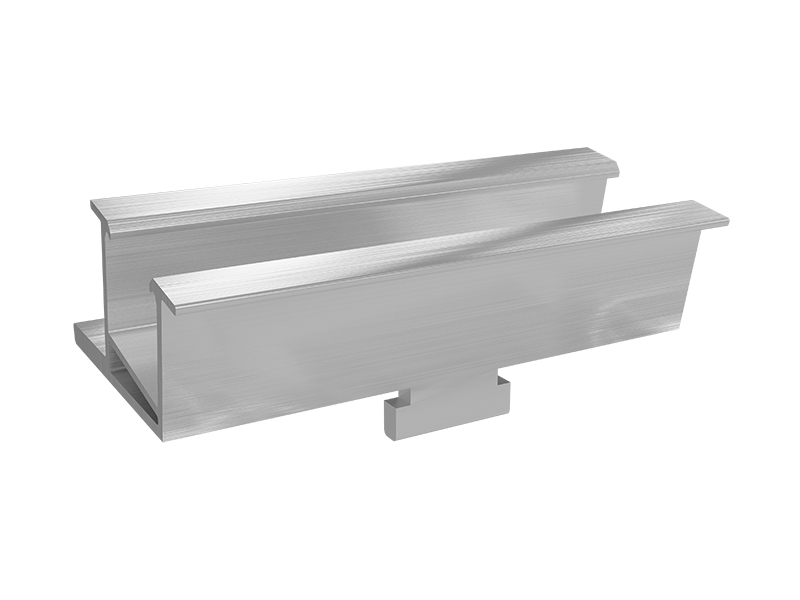

Componentes del producto
Ventaja
▶ La instalación sin perforaciones protege la estructura del tejado:
El sistema utiliza un método de fijación mediante contrapeso, lo que elimina la necesidad de taladrar o soldar en el tejado, ayudando a mantener el estado original del mismo y reduciendo el impacto de los trabajos de instalación.
▶ Su diseño ligero reduce la carga sobre el techo:
La estructura de soporte principal está fabricada con aleación de aluminio de alta resistencia, lo que resulta en un peso total menor. Esto ayuda a controlar el aumento de la carga constante sobre el techo, a la vez que garantiza la estabilidad.
▶ Estructura modular para una alta eficiencia de instalación:
Los componentes del sistema están estandarizados y se fabrican en la fábrica, y la mayoría de las piezas vienen preensambladas antes de la entrega. La instalación en obra requiere un mínimo de ajustes, lo que contribuye a reducir los plazos de construcción.
▶ Resistencia a la corrosión para diversos entornos:
Los materiales de aleación de aluminio (como el 6005-T5), combinados con un tratamiento superficial anodizado, proporcionan una buena resistencia a la corrosión en ambientes húmedos y con niebla salina, lo que los hace adecuados para entornos lluviosos y húmedos, como las zonas costeras.
▶ Su diseño flexible se adapta a diferentes formas de techo:
El diseño modular permite una disposición flexible del sistema en función de la forma del tejado, el tamaño de los componentes y los requisitos de capacidad instalada, adaptándose a geometrías de tejado complejas.
▶ El diseño resistente al viento mejora la estabilidad del sistema:
Gracias a un diseño estructural adecuado y a la incorporación de deflectores de viento opcionales, el sistema puede resistir hasta cierto punto el impacto de las cargas de viento, mejorando así la estabilidad general del conjunto fotovoltaico.
Parámetros
| Instalación | Suelo/techo de hormigón |
| Carga de viento | hasta 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | 5, 10°, 15° |
| Estándares | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| Garantía | Garantía de 10 años |
Escenarios aplicables
▪ Techos comerciales e industriales: Proyectos de sistemas fotovoltaicos distribuidos para cubiertas planas, destinados a fábricas, almacenes logísticos y complejos comerciales en parques industriales.
▪ Techos planos residenciales: Edificios residenciales de varias plantas y chalets, especialmente adecuados para escenarios con altos requisitos de impermeabilización y donde los daños en el tejado son indeseables.
▪ Renovación de edificios existentes: La instalación de paneles fotovoltaicos en techos con capacidad de carga limitada puede reducir las necesidades de refuerzo y los riesgos estructurales.
▪ Zonas de alta presión del viento: Zonas costeras y regiones propensas a tifones; el diseño de cortavientos puede mejorar la estabilidad del sistema.
▪ Cubiertas de estructura de acero ligero: Las propiedades de ligereza de la aleación de aluminio pueden reducir los requisitos de carga de los techos de acero ligero.
Notas importantes:
▶ Evaluación de la capacidad de carga del techo:
Antes de la instalación, se recomienda evaluar la capacidad de carga estructural del techo existente para confirmar que pueda soportar el peso total del sistema fotovoltaico, incluyendo el propio peso y el lastre. Las nuevas cargas deben mantenerse dentro del rango aceptable del diseño estructural; si es necesario, se puede contratar a una empresa especializada para realizar las pruebas y la evaluación.
▶ Cálculo de la carga de viento y nieve:
El peso del lastre del sistema debe calcularse en función de las condiciones meteorológicas (velocidad máxima del viento, presión de nieve básica) de la ubicación del proyecto para garantizar la estabilidad en diferentes condiciones ambientales. Los requisitos de peso del lastre pueden variar significativamente según la región.
▶ Diseño del ángulo de instalación:
El ángulo de inclinación de la instalación debe determinarse cuidadosamente en función de la latitud, las condiciones de luz solar y la sombra en la ubicación del proyecto para optimizar la eficiencia de generación de energía de los módulos fotovoltaicos. Si el ángulo de inclinación es inferior a 10°, se recomienda reservar un espacio para el mantenimiento y la limpieza manual.
▶ Consideraciones sobre el drenaje del techo:
Al instalar el soporte fotovoltaico, el sistema de drenaje original del techo debe mantenerse despejado para evitar que los componentes del soporte o los bloques de lastre bloqueen las salidas de drenaje o afecten el recorrido del drenaje del alero. Se puede utilizar un sistema de drenaje por zonas o intermitente para cumplir con los requisitos de drenaje.
▶ Gestión de la seguridad durante la construcción:
Se deben tomar precauciones de seguridad durante los trabajos en azoteas. Los módulos fotovoltaicos deben protegerse de golpes y daños durante su almacenamiento, manipulación e izado. Tras la instalación, considere colocar las señales de advertencia de seguridad necesarias a lo largo de los bordes de la azotea y en las zonas por donde pueda transitar el personal.
▶ Mantenimiento e inspección:
Se recomienda revisar periódicamente si hay fijaciones sueltas en la estructura de soporte, corrosión o daños en los componentes de aleación de aluminio, y retirar rápidamente la nieve de la superficie de los módulos fotovoltaicos en zonas nevadas para garantizar el funcionamiento normal del sistema.
▶ Diseño y selección profesional:
La selección de la estructura de soporte, el diseño estructural y la configuración del lastre deben ser calculados por una organización profesional o técnicos experimentados para evitar depender únicamente de la experiencia.
Resumen
Los soportes para paneles fotovoltaicos (PV) en cubiertas planas, con contrapeso unidireccional (aleación de aluminio), son una solución de soporte sin perforaciones diseñada para instalaciones fotovoltaicas en cubiertas planas. El sistema utiliza perfiles extruidos de aleación de aluminio como componentes estructurales principales, logrando la fijación mediante contrapesos. Se caracteriza por su construcción ligera, resistencia a la corrosión e instalación modular. El diseño de fijación unidireccional simplifica la estructura del sistema, con menos componentes, lo que contribuye a reducir los costos de material y la complejidad de la instalación.
Este producto es adecuado para cubiertas de plantas industriales y comerciales, edificios comerciales y cubiertas planas residenciales, especialmente para condiciones donde no es posible perforar o donde se requiere controlar la carga. Si bien los soportes de lastre pueden no ser tan resistentes al viento como las soluciones de anclaje penetrante, gracias a un diseño de contrapeso adecuado y deflectores de viento opcionales, pueden mantener una estabilidad relativamente fiable en diversas condiciones ambientales.

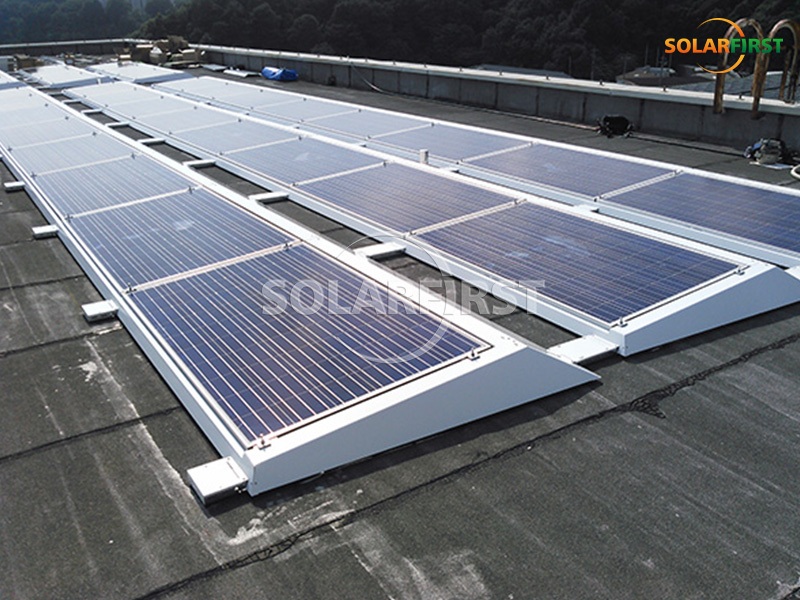

Referencia del proyecto Solar First
